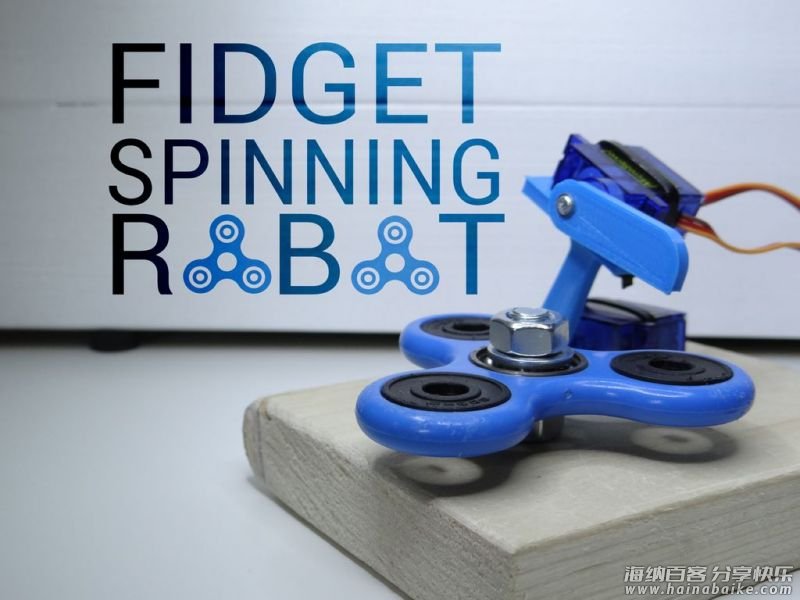

Arduino+舵机制造指尖陀螺机器人

吃瓜阿阳 2022-09-15 19:15:42

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

MAKER:Nikus／译：趣无尽 Cherry（转载请注明出处）

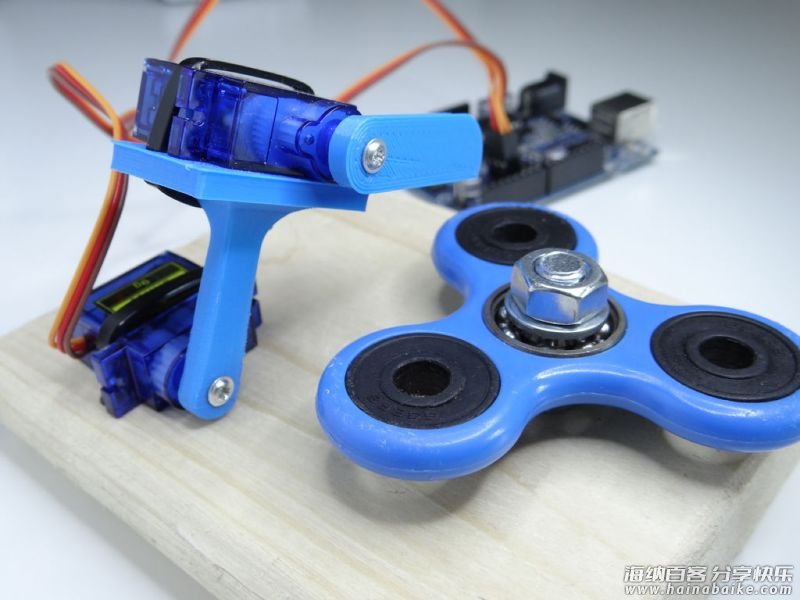

这是一个简单到令人发指的机器，它唯一的用途就是帮你去拨动指尖陀螺让它高速旋转……需要用一个 Arduino 驱动舵机，把它们固定好，放置在恰到好处的位置模拟手指的拨动动作。
下面是制作视频：

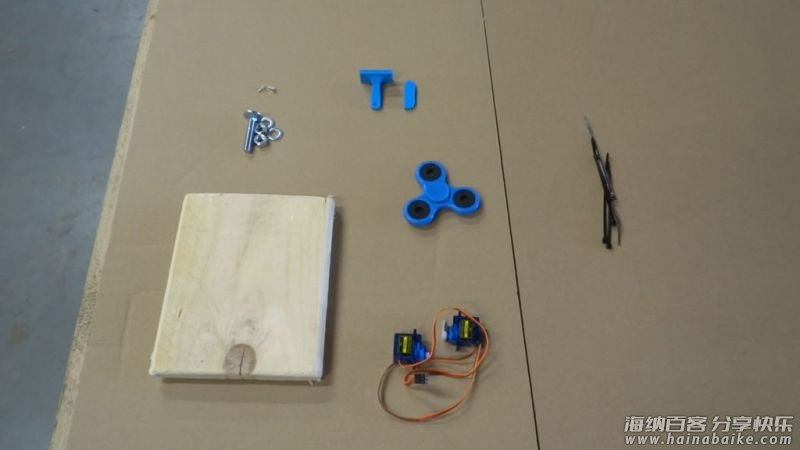

材料清单

指尖陀螺×1
舵机×2
Arduino×1
M10螺丝×2
M10螺帽×2（带2个垫片）
3D打印配件×2
M2螺丝×2
拉链×2
木块×1

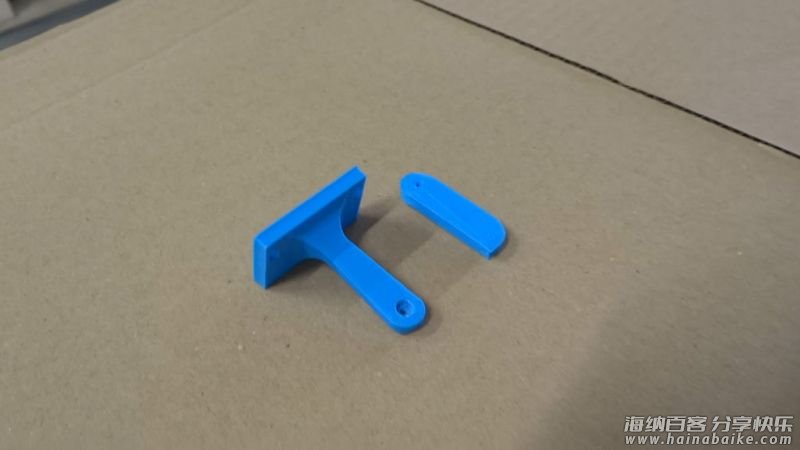

3D打印配件

这里需要打印两个很小配件，如有你没有打印机，你也可以用木材或者塑料来代替。我选择的蓝色的PLA以便与我自己的指尖陀螺相匹配。
3D打印资源请到项目文件库中下载。

切割和钻孔工作

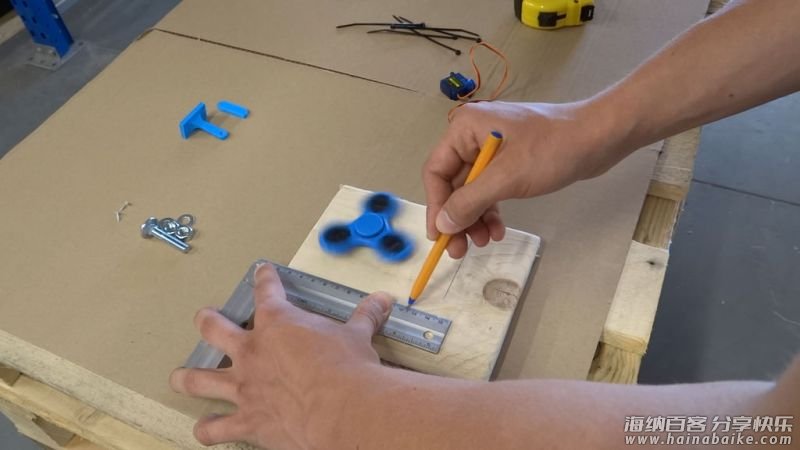

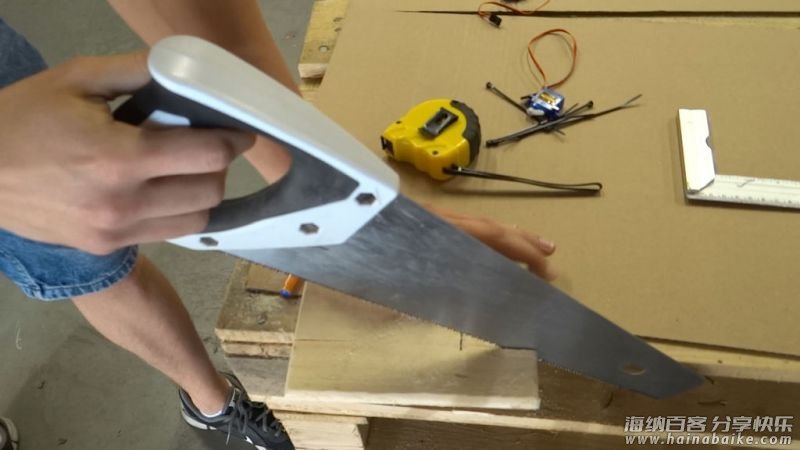

1、首先切割木材。切割出的尺寸可以放下指尖陀螺和电机（你也可以把Arduino放在木材上切割，但没有很大的必要）。

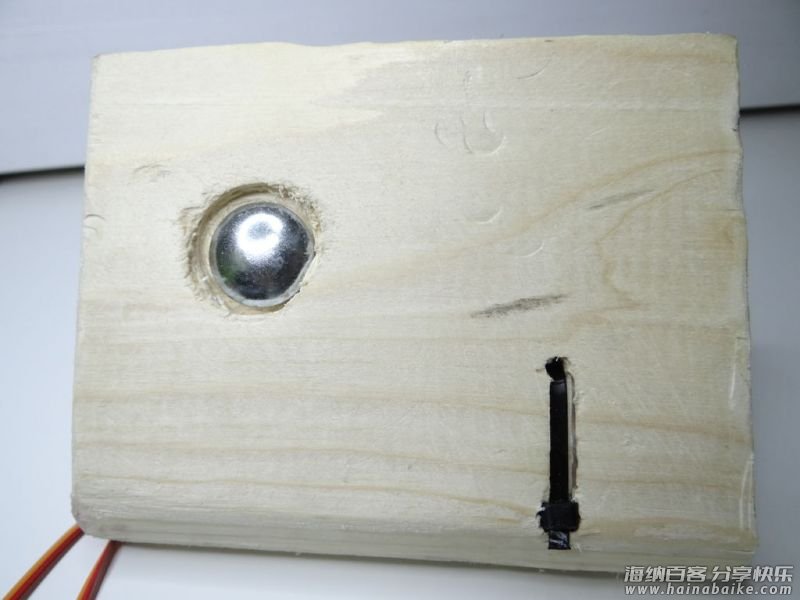

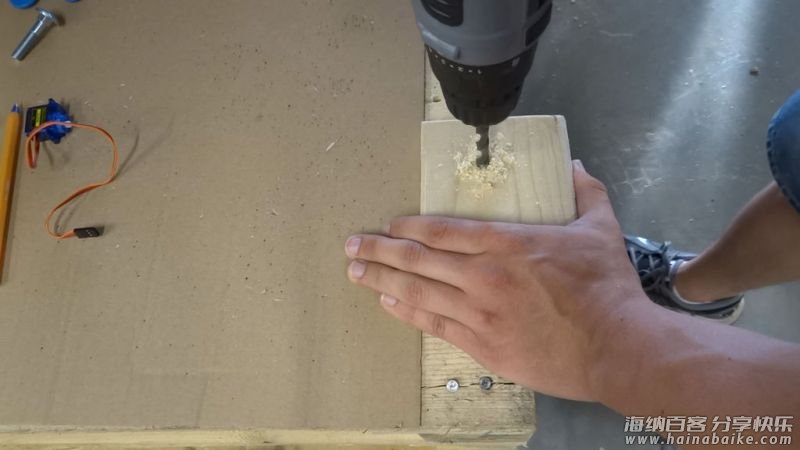

2、为M10钻孔。这个孔是为了固定指尖陀螺的，钻孔时要钻的稍微大一点，以便将螺帽隐藏起来。

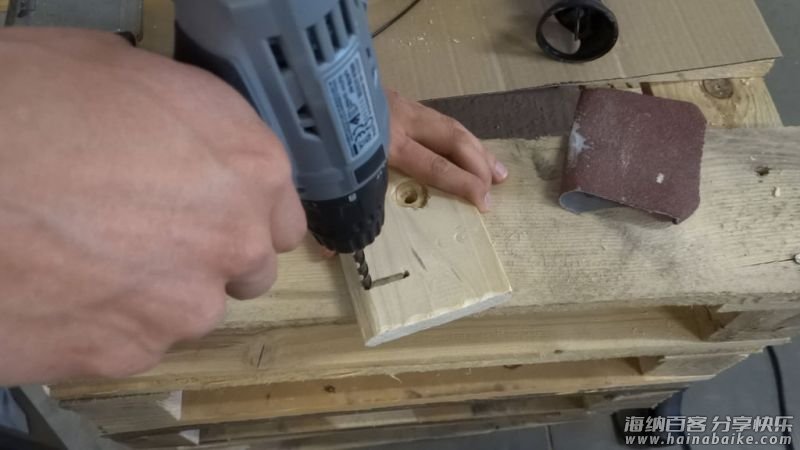

3、钻两个孔，用于固定拉链。以便让电机固定到底座上。

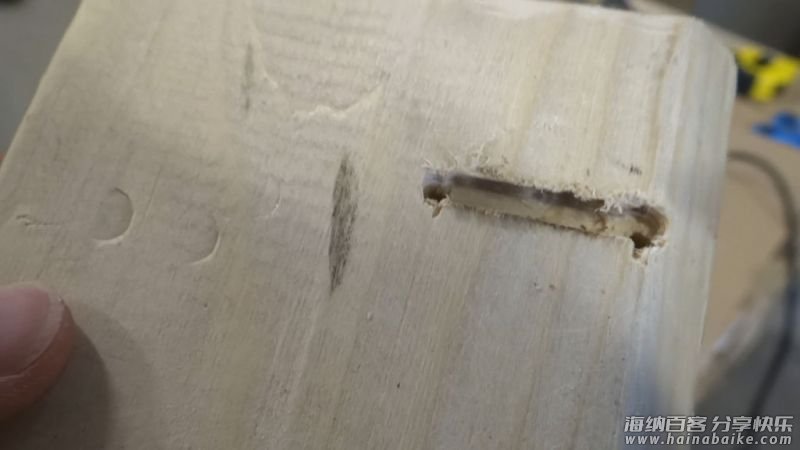

4、在木头底座上钻一个深深的孔，将另一个拉链隐藏在底座用于固定另一个电机。

组装

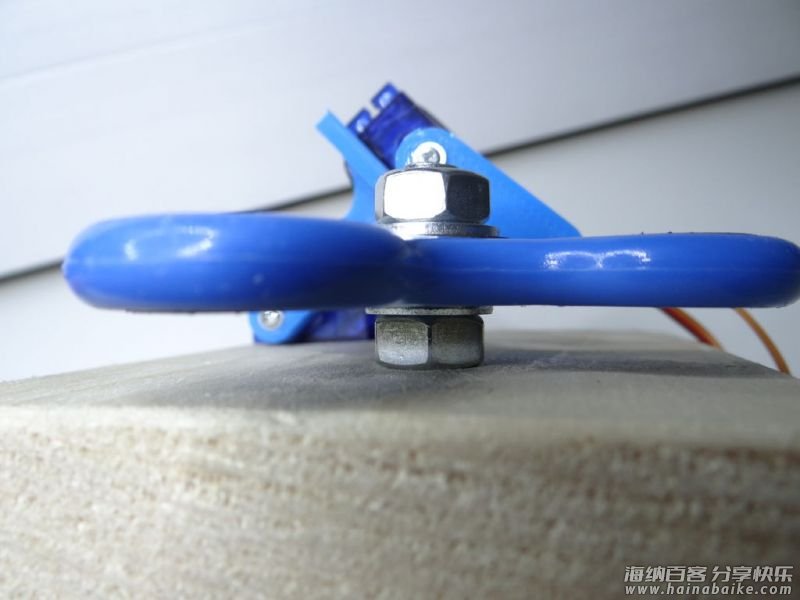

1、先将M10螺丝拧入到之前钻的孔中。用螺母拧紧，然后放上垫片。

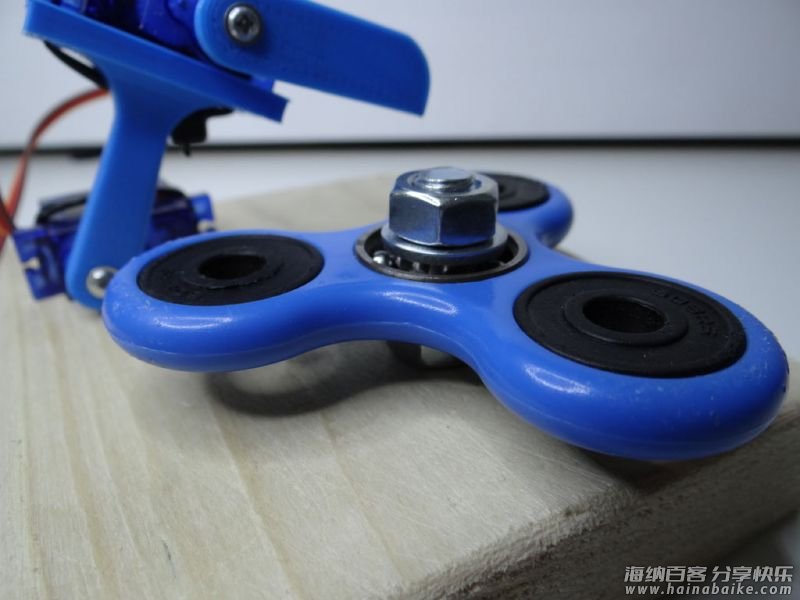

2、由于指尖陀螺没有盖子，在指尖陀螺上加上螺母和垫片。

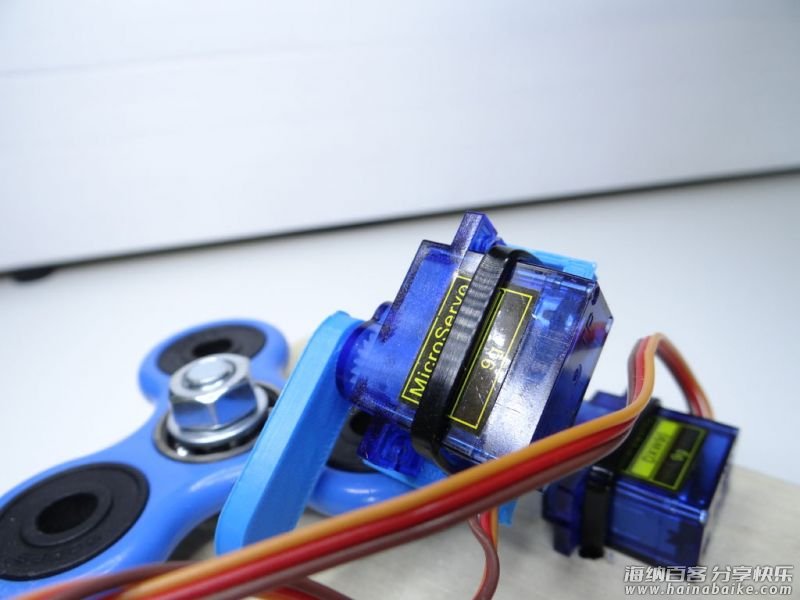

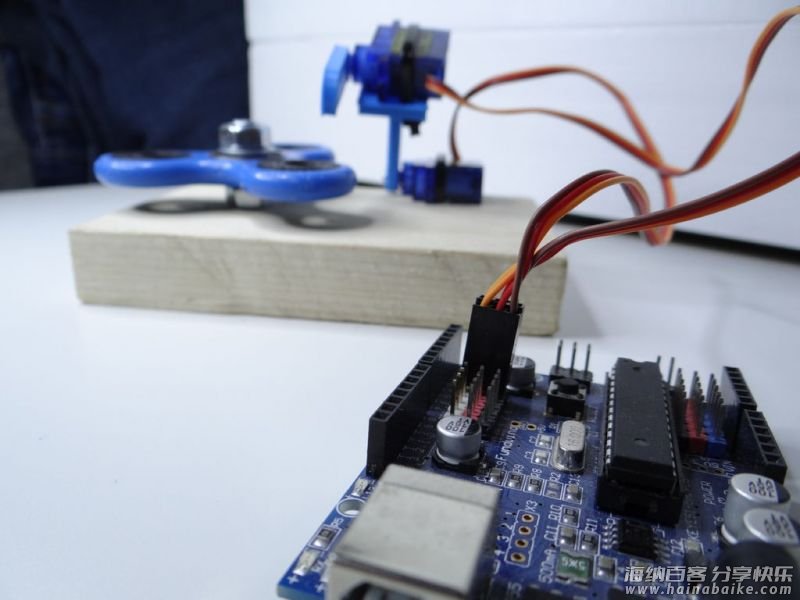

3、旋转手臂是由两个3D配件和两个电机组成的。用M2螺丝将大一点的配件与一个电机的底部固定，然后用拉链将小一点的配件与第二个电机的顶部相连。同样使用M2螺丝固定3D打印配件。

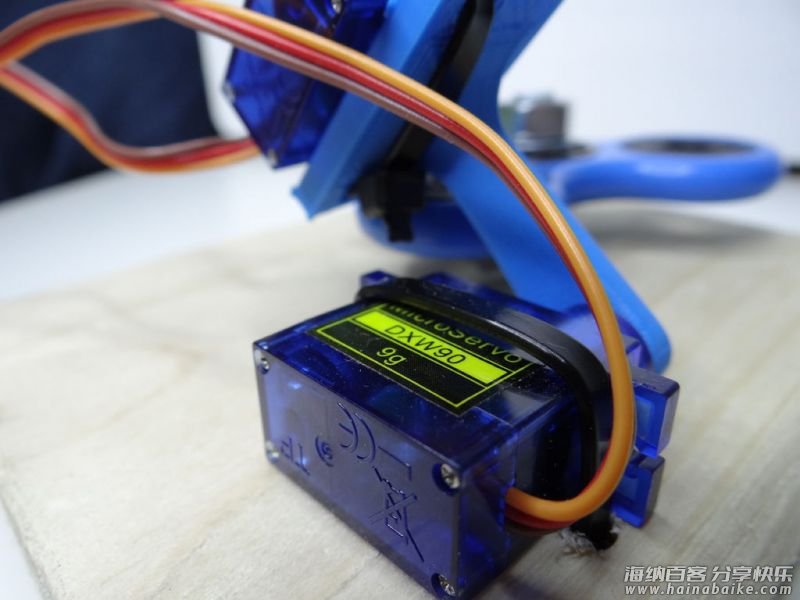

4、这条手臂用拉链固定在底座上。

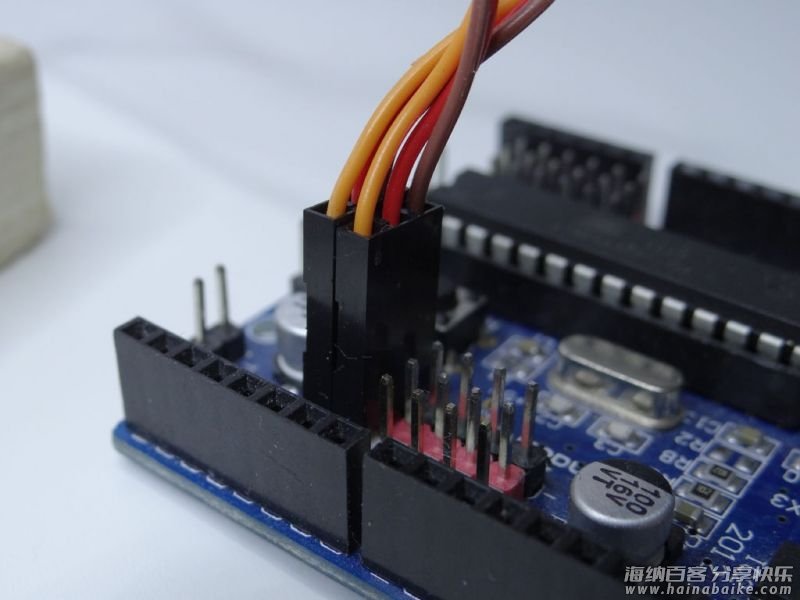

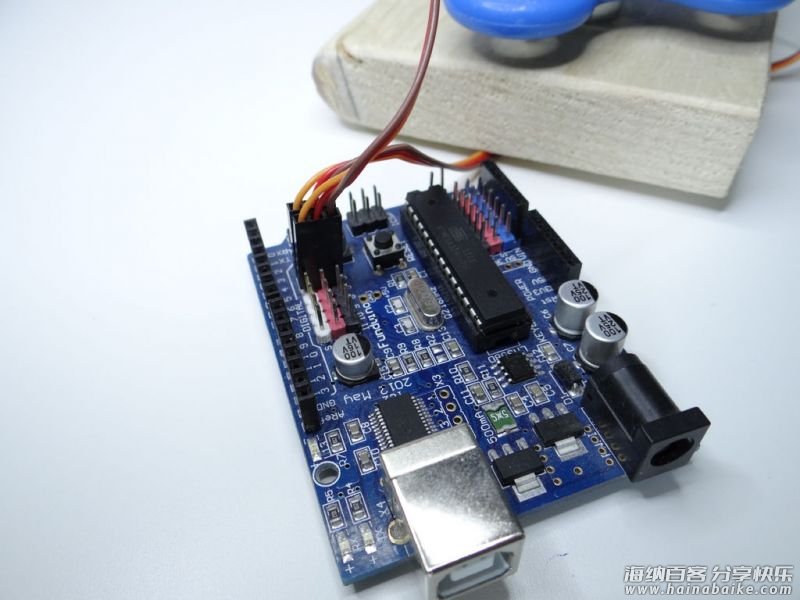

安装Arduino

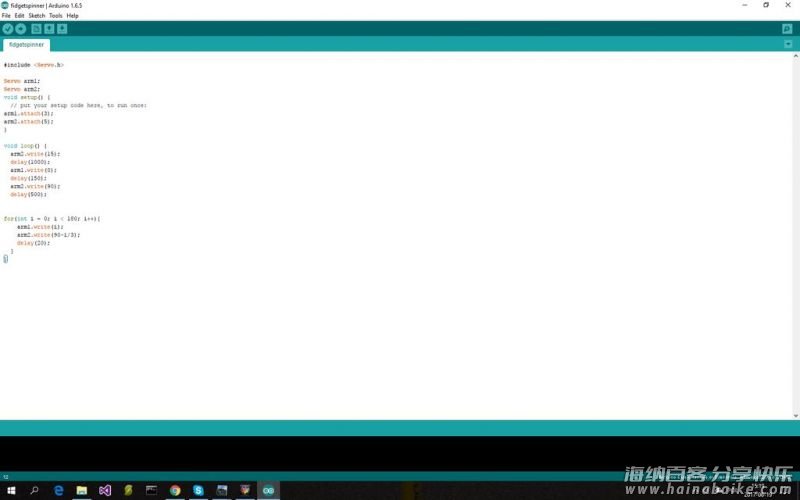

这是个非常简单的程序，只需驱动电机向前和向后移动。你不需要安装其他的库。

#include <servo.h>
Servo arm1;
Servo arm2;
void setup() {
arm1.attach(3);
arm2.attach(5);
}
void loop() {
  arm2.write(15);
  delay(1000);
  arm1.write(0);
  delay(150);
  arm2.write(90);
  delay(500);

for(int i = 0; i &lt; 180; i++){
    arm1.write(i);
    arm2.write(90-i/3);
    delay(20);
  }
}
