产品说明与应用

为了给 Raspberry Pi 配备更多工具和资源，您可以考虑使用 Digilent Pmod HAT 适配器，它可以轻松地将多种类型的 Pmod 模块连接到 Raspberry Pi。

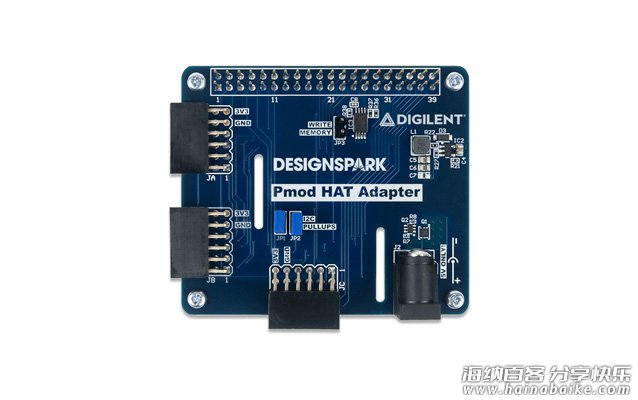

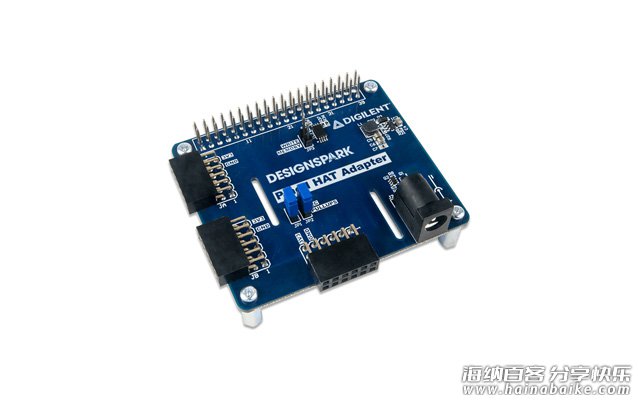

Pmod HAT Adapter 是一个从 40 针 Raspberry Pi 接头到 Pmod的适配器板。通过将 Pmod HAT 插入任何使用 40 针 GPIO 接头的 Raspberry Pi 板，您可以将接头信号分流到 Pmod 端口，以便快速访问 Digilent 的各种 Pmod 附加板。只需启动连接 Pmod HAT 的 Pi 板即可轻松实现即插即用功能！

Pi 上的 40 个引脚中的大部分与 Pmod 端口共享，因此如果计划使用所有三个 Pmod 端口，将多个 HAT 堆叠在一起会很棘手。但是，Pmod HAT 适配器未使用五个 GPIO 引脚。这些引脚可作为额外的 GPIO 供用户使用。可以通过 40 针 GPIO 连接器的两个 5 V 引脚或通过 HAT 上的外部筒形插孔为 Pmod HAT 和主机 Raspberry Pi 板供电。如果使用外部电源插孔，请确保切勿同时连接两个电源，并且在插入另一个电源之前始终断开原始电源。



Pmod HAT 附带四个支架，以提高机械刚度。最好将两个支架安装在 40 针连接器对面，以确保 Pmod 端口 JC 的金属针不会接触 HDMI 端口并可能导致短路。

兼容性

Pmod HAT 适配器与所有使用 40 针 GPIO 接头的 Raspberry Pi 主板兼容。Pmod HAT 上有三个 Pmod 端口，所有三个都可以同时使用。但是，由于 Pi 上可用的引脚资源，需要注意一些具体事项。

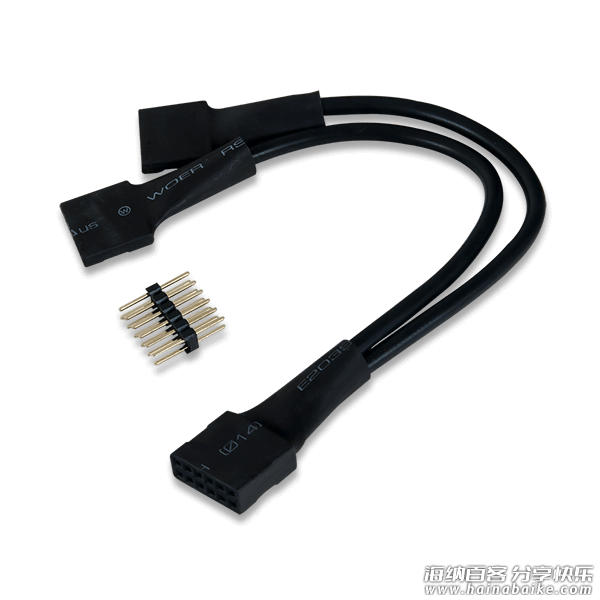

请注意，Pmod 端口 JA 和 JB 都支持 SPI Pmod，但共享单个 SPI 总线。如果同时使用两个 SPI Pmod，用户应该注意这一点。另请注意，I2C 信号在后 JB 的引脚 9 和 10 上分离。因此，6 针 I2C 模块可以直接插入 Pmod 端口 JB，但只能插入底行。另一种选择是使用 12 针到双 6 针分线器电缆同时访问 JB 上的 SPI 总线和 I2C 总线。请参见下图以了解视觉效果。JC 支持 6 针和 12 针 UART Pmod，所有三个端口都支持 GPIO 模块。

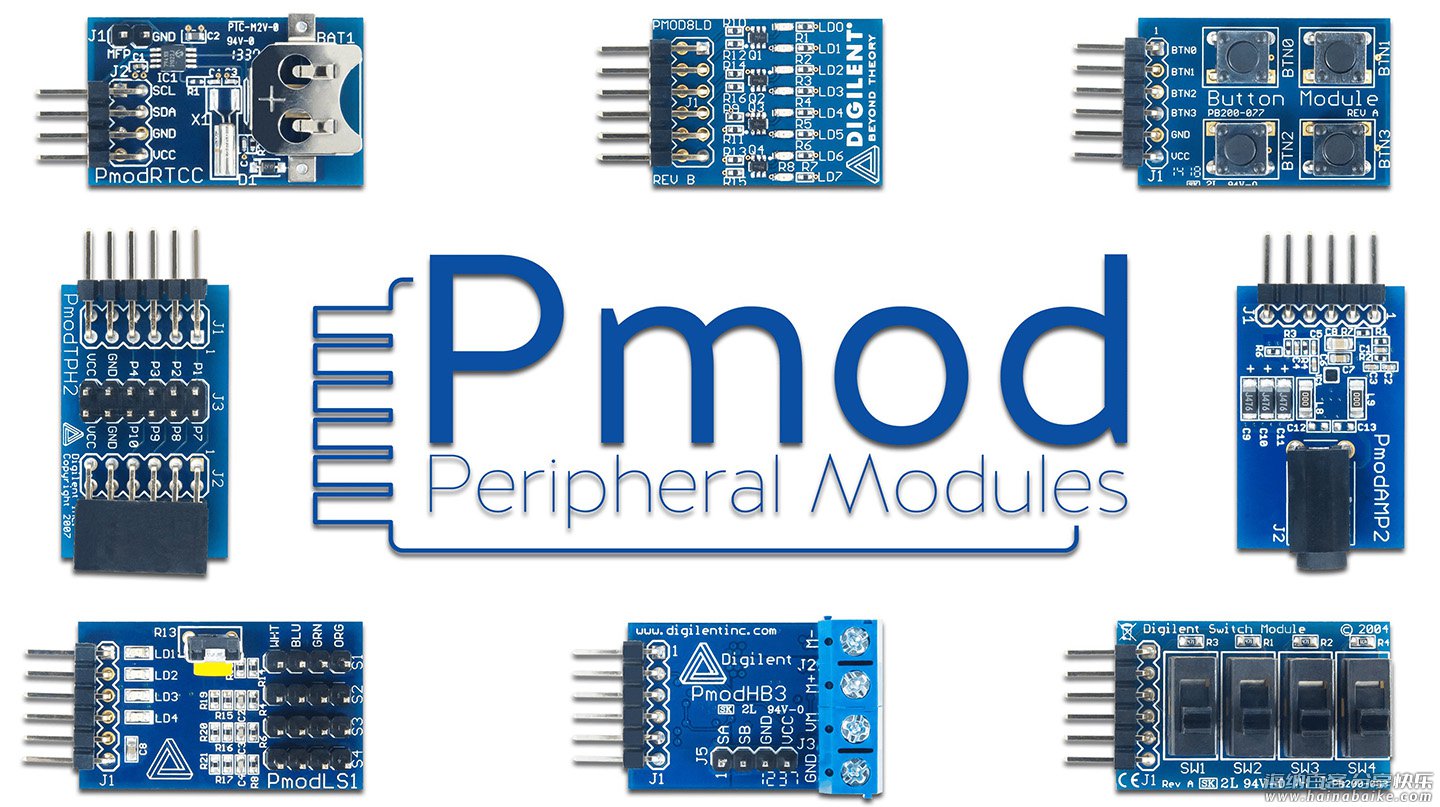

Digilent 的 Pmod 系列

现在 Raspberry Pi 已与 Digilent Pmod HAT 适配器板连接，您现在可以选择添加多种 Pmod 模块。

Digilent 拥有多种 Pmod 选择。Pmod 接口的一大优点是易于使用。即插即用兼容性可轻松与电路板连接，并提供全面的教程和支持，您可以快速为连接器板和项目添加新功能，而无需复杂的设置或编程。

我们提供多种 Pmod 供您选择，包括用于模拟和数字 I/O、通信、传感器和执行器连接器等的模块。我们最受欢迎的 Pmod如下：
1、Pmod BLE
2、Pmod ToF
3、Pmod microSD
4、Pmod RS485

无论您是学生、业余爱好者还是专业人士，我们的 Pmod 都非常适合各种项目。您可以将 Pmod 用于从机器人和自动化到数据采集和信号处理的所有领域。

通过如此广泛的选择，您一定能找到满足您特定项目需求的 Pmod 板连接器或配件。

了解更多有关 DIGILENT 产品资讯，请扫码关注我们的微信公众号。如要购买产品及咨询，请联系我们的官方经销商 www.digilent.com.cn。
