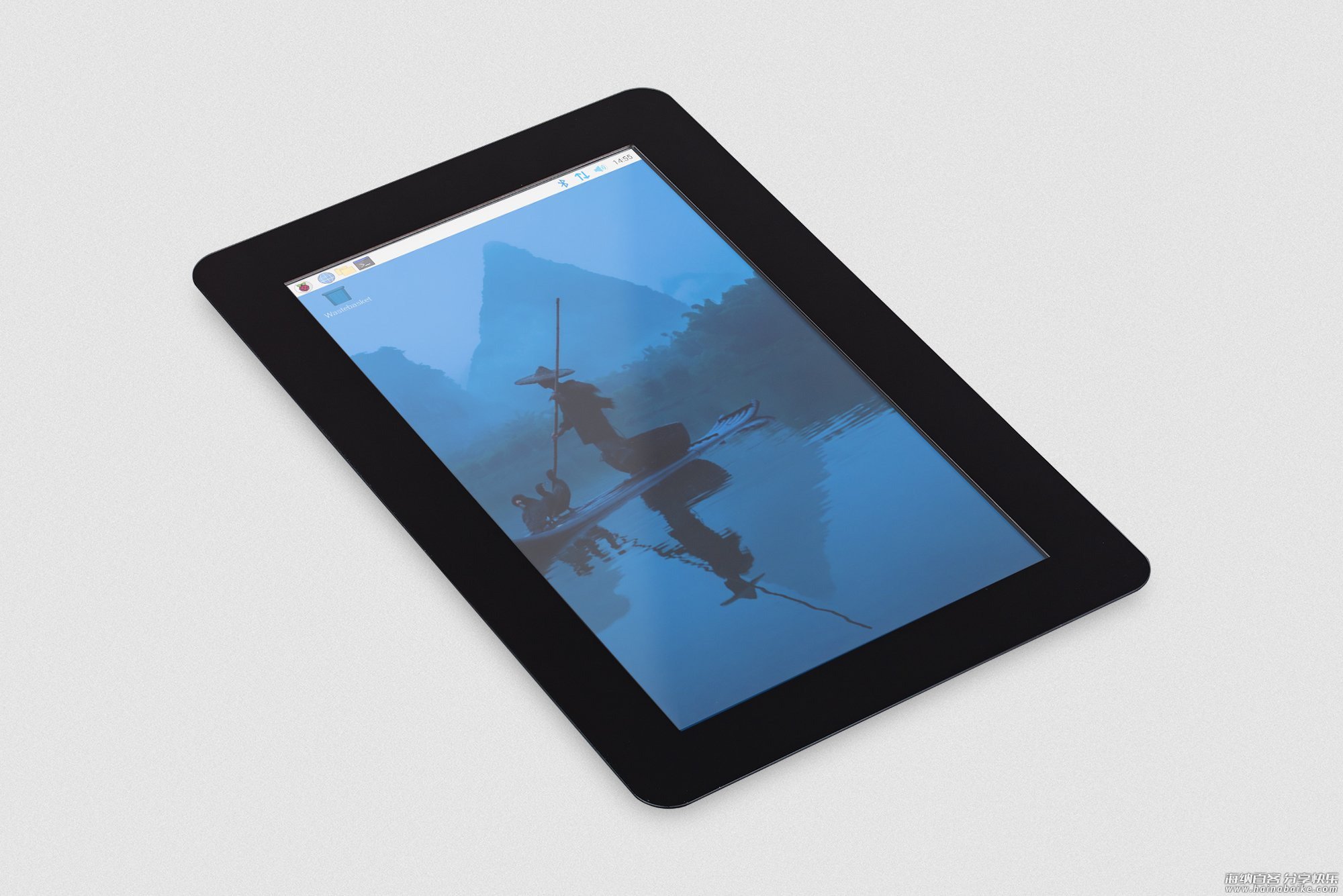

树莓派官方触摸屏 2 代（Touch Display 2）使用 DSI 连接器和 GPIO 连接器连接到树莓派。Raspberry Pi OS 自带触摸屏驱动程序，支持五指多点触控和屏幕键盘，无需连接键盘或鼠标即可提供完整的功能。

规格参数

1280×720 像素分辨率，24 位 RGB 显示屏
155×88 毫米有效显示区域
7 英寸对角线显示屏
直接由主机树莓派供电，无需额外电源
支持最多 5 点同时触控
Touch Display 2 兼容从 Raspberry Pi 1B+ 开始的所有树莓派型号，但不支持 Raspberry Pi Zero 和 Zero 2 W（因为它们没有 DSI 接口）。

包装内容

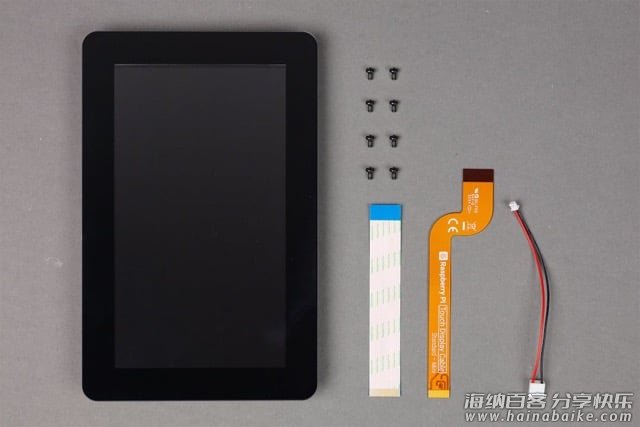

Touch Display 2 包装盒中包含以下部件：
Touch Display 2 触摸屏
8 颗 M2.5 螺丝
15 针到 15 针的 FFC 排线
用于树莓派 5 的 22 针到 15 针 FFC 排线
GPIO 连接线

购买链接：http://link.nxez.com/buy/rpi-touch-display-2

安装

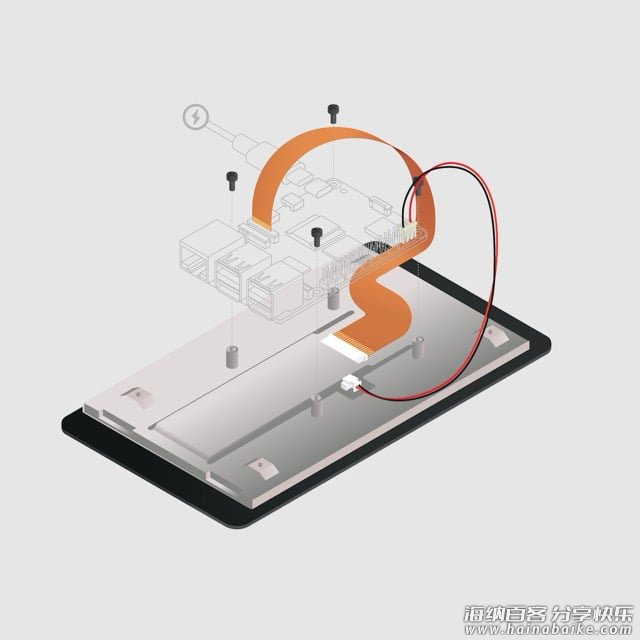

要将触摸屏连接到树莓派，请使用 FFC 软排线和 GPIO 线。对于树莓派 5，使用随附的 22 路对 15 路 FFC，对于任何其他树莓派型号，请使用随附的 15 路对 15 路 FFC。

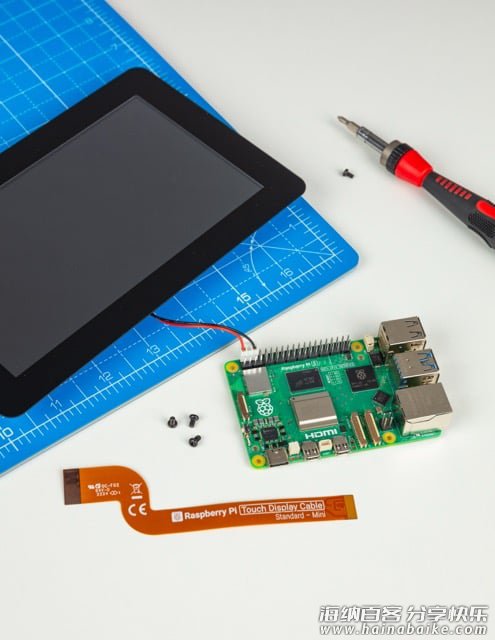

在确定适合你树莓派型号的 FFC 排线后，按照以下步骤将 Touch Display 2 连接到树莓派：

1、断开树莓派电源。

2、抬起 Touch Display 2 上 FFC 连接器两侧的固定卡扣。

3、将 FFC 排线的一个 15 针端插入 Touch Display 2 的 FFC 连接器，确保金属触点朝上（远离 Touch Display 2）。

4、按住 FFC 排线，同时将 Touch Display 2 的 FFC 连接器两侧的固定卡扣按下。

5、抬起树莓派上 DSI 连接器两侧的固定卡扣。该接口通常会标有“DISPLAY”或“DISP”字样。如果你的树莓派有多个 DSI 接口，请优先选择标有“1”的接口。

6、将 FFC 排线的另一端插入树莓派的 DSI 连接器，确保金属触点朝向以太网和 USB-A 接口。

7、按住 FFC 排线，同时将树莓派 DSI 连接器两侧的固定卡扣按下（参见下图）。

8、将 GPIO 连接线插入 Touch Display 2 上标有 J1 的接口。

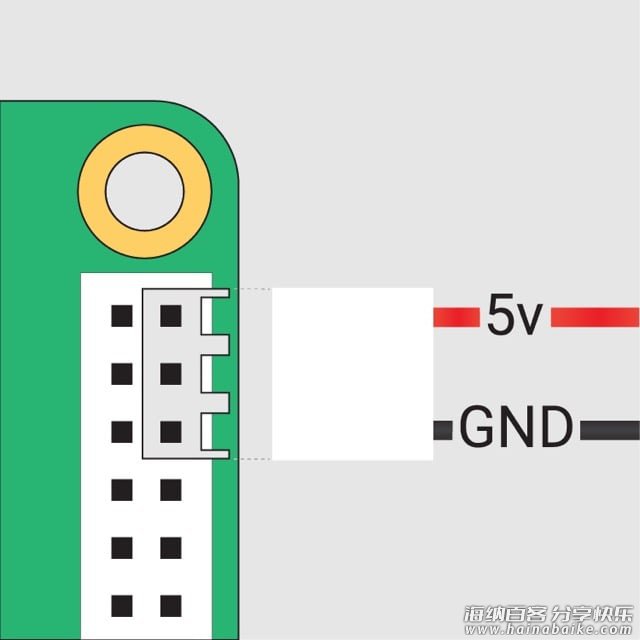

9、将 GPIO 连接线的另一端（三针）连接到树莓派 GPIO 的 2、4 和 6 号引脚。将红色线（5V 电源）连接到 2 号引脚，黑色线（接地）连接到 6 号引脚。从上方看，以太网和 USB-A 接口朝下时，这些引脚位于板的右上方，2 号引脚位于最右上角（参见下图 3）。

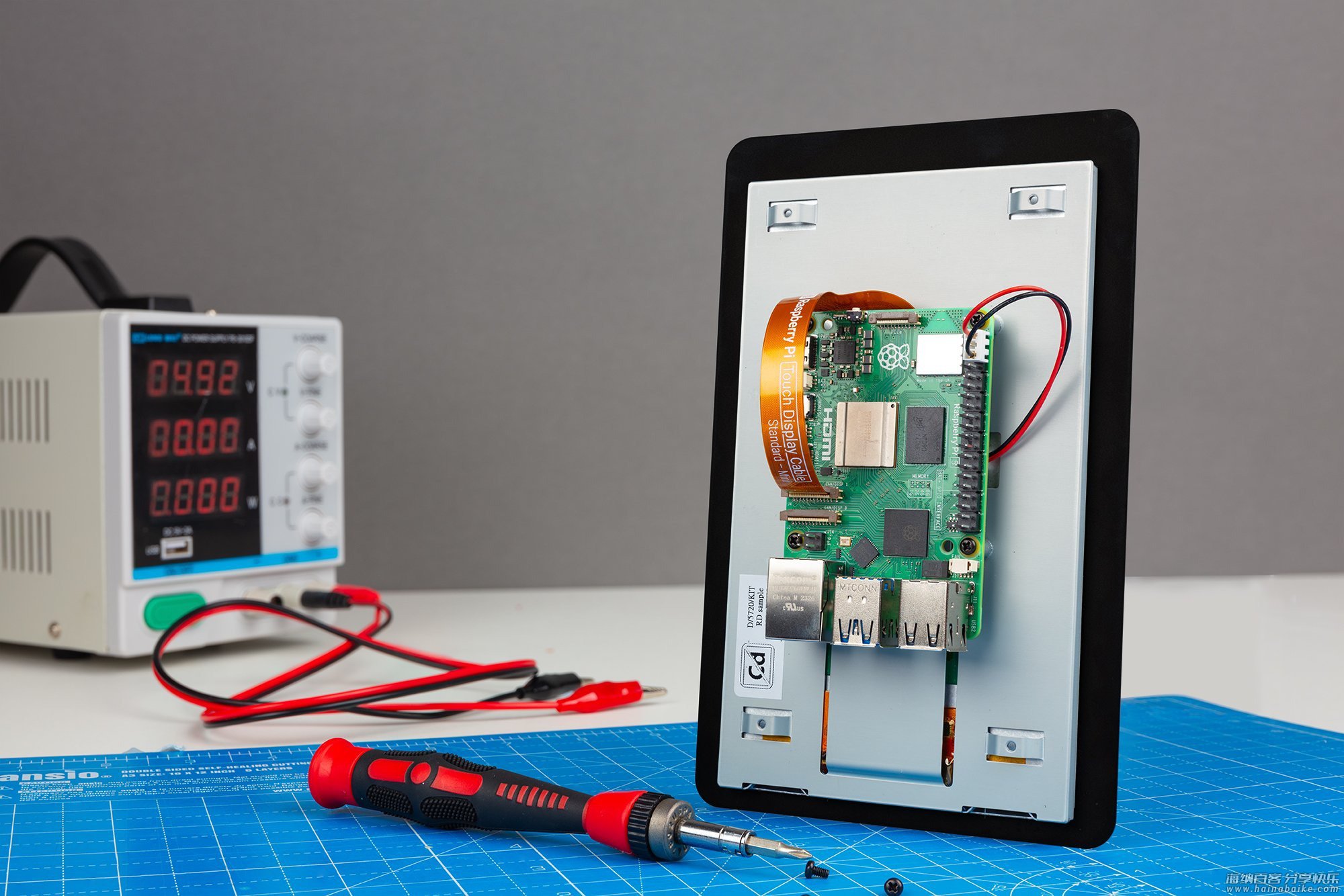

10、可选步骤：使用附带的 M2.5 螺丝将树莓派固定到 Touch Display 2 的背面：

11、将树莓派的四个角支架与 Touch Display 2 背面 FFC 连接器和 J1 接口周围的四个安装点对齐，特别注意不要压到 FFC 排线。

12、将螺丝插入四个角支架并拧紧，直到树莓派固定牢固。

13、重新连接树莓派电源。Touch Display 2 的初始化连接可能需要最多一分钟，之后屏幕将开始显示内容。

使用屏幕键盘

Raspberry Pi OS Bookworm 及更高版本默认自带了 Squeekboard 屏幕键盘。连接触摸显示器后，屏幕键盘应在可以输入文本时自动显示，在无法输入文本时自动隐藏。

对于不支持文本输入检测的应用程序，请使用任务栏右端的键盘图标手动显示和隐藏键盘。

你还可以在 Raspberry Pi Configuration 的 Display 选项卡或 raspi-config 的 Display 菜单中设置永久显示或隐藏屏幕键盘。

在 Bookworm 之前的 Raspberry Pi OS 版本中，请改用 matchbox-keyboard。如果您使用 Wayfire 桌面合成器，请改用 wvkbd 来替代。

更改屏幕方向

如果你想物理旋转显示屏，或以特定位置安装它，可以从 Preferences（首选项）菜单中选择 Screen Configuration（屏幕配置）。在布局编辑器中，右键点击触摸屏的矩形框（通常是 DSI-1），选择 Orientation（方向），然后选择最适合你需求的选项。

在没有桌面的设备上旋转屏幕

如果设备没有桌面环境，可以通过编辑 /boot/firmware/cmdline.txt 配置文件来设置屏幕方向。在 cmdline.txt 文件的末尾添加以下内容：

video=DSI-1:720x1280@60,rotate=<rotation-value>

将 替换为以下值之一，这些值对应于相对于显示屏默认方向的旋转角度：
0
90
180
270

例如，旋转值为 90 时，屏幕会顺时针旋转 90 度；180 则会将屏幕旋转 180 度（即上下颠倒）。

注意：无法通过 cmdline.txt 单独旋转 DSI 显示屏而不影响 HDMI 显示屏。当你同时使用 DSI 和 HDMI 时，它们共享相同的旋转值。
