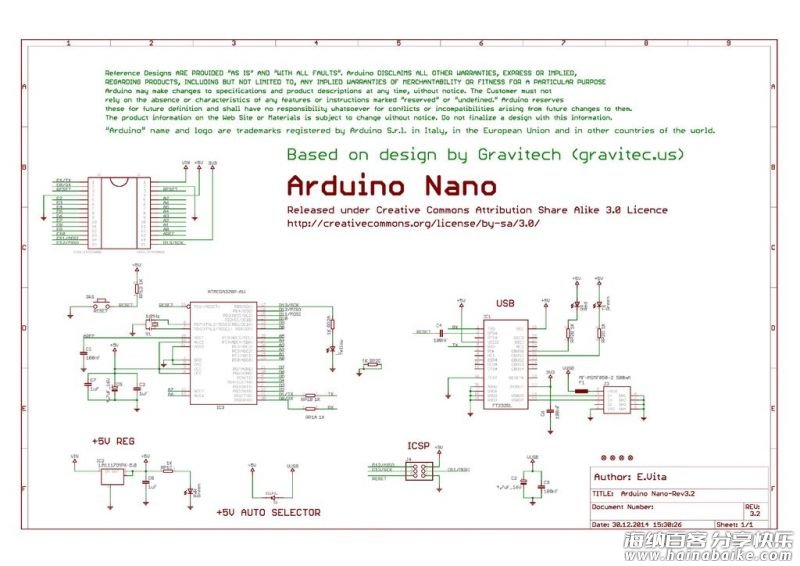

因为 Arduino 官方开源了完整的硬件方案，这让自制 Arduino 成为可能。我们只需要准备好所需要的元件，用下文提供的 PCB 文件打样获得 PCB，即可自行焊接一块 Arduino Nano 了。如果你会修改 PCB 文件，还可以根据自己需求进行调整（附带了一份原理图），开发出个性化的 Arduino Nano 开发板。本期教程将展示这个制作过程。

迫不及待的同学可以直接看视频。

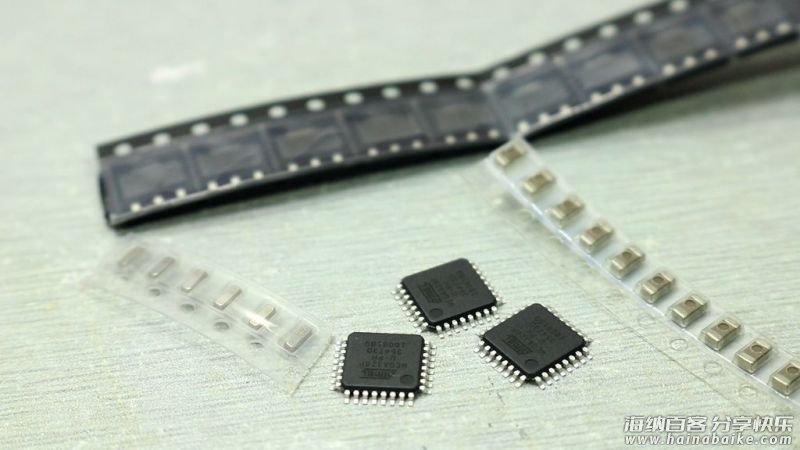

材料清单

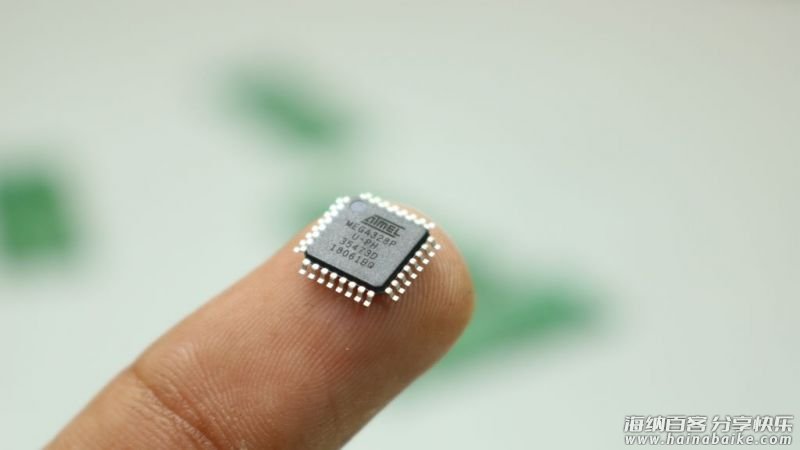

1、Atmega 328P-AU芯片
2、16MHz晶振（CSTCE16M0V53-R0）
3、电阻包2X4 – 1k欧姆（0603）
4、AMS1117 5V稳压器

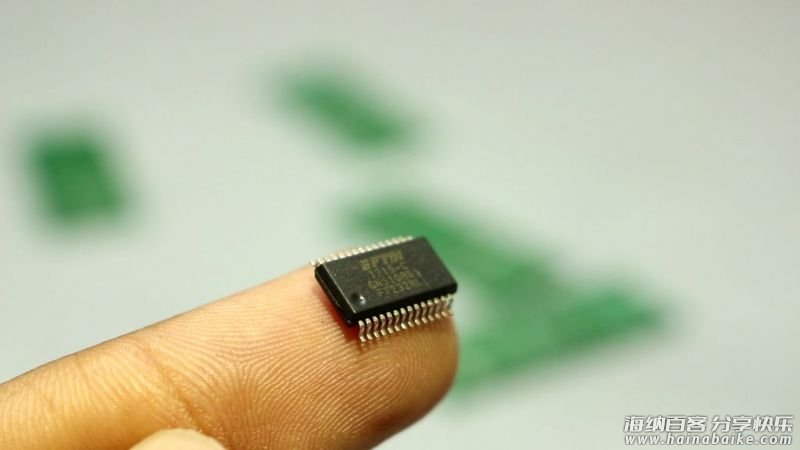

5、FT232RL – FTDI芯片USB转UART
6、LED灯黄、绿、红（0603）
7、500mA保险丝（0603）
8、100nF电容（0603）
9、4.7uF电容（1206）
10、1uF电容（0603）
11、B2 二极管
12、USB mini插座

电路和PCB设计

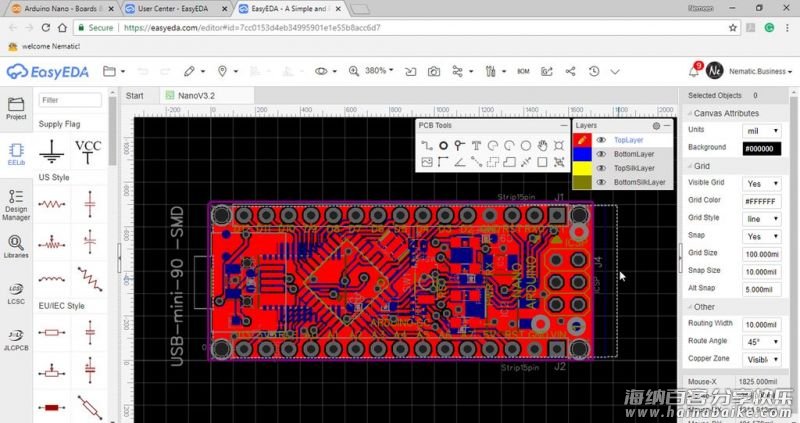

使用EDA工具设计原理图。

EDA工具：
1、EAGLE PCB
2、EasyEDA
3、Proteus PCB设计
你可以选择其中任何一个。我更偏好EasyEDA软件。

如果你想更快的设计出Eagle文件，可参考
https://store.arduino.cc/usa/arduino-nano
导入它，你就可以完成了！

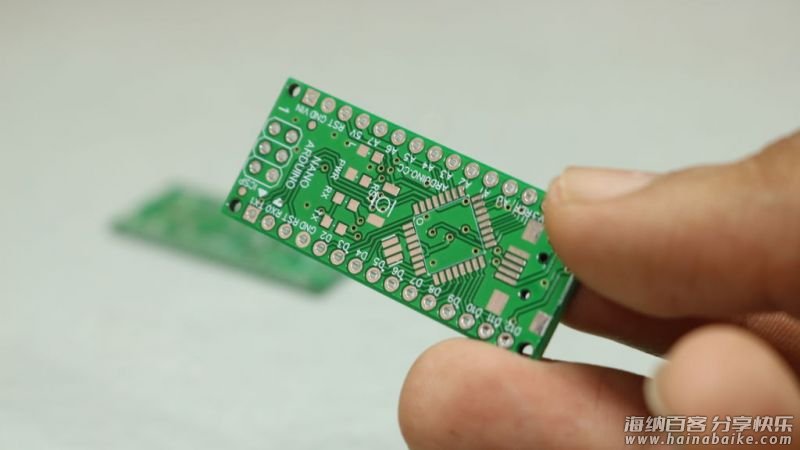

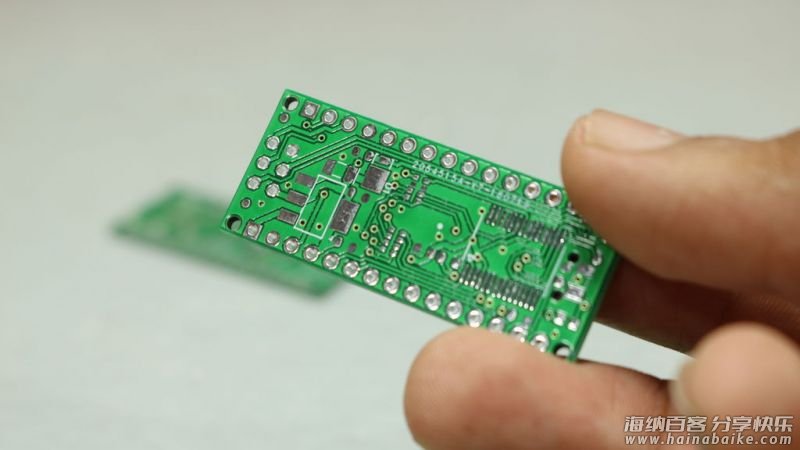

需要注意的是：这种 PCB 几乎不能自己在家做，建议某宝找 PCB 打样，一般花不到一百元可以做几十片尤其适合组团做。
项目所需文件在文件库中可下载到：
http://make.quwj.com/project/69

焊接

SMD（表贴）焊接与传统的THT（直插）焊接完全不同，这里有关于如何焊接的提示，步骤如下：

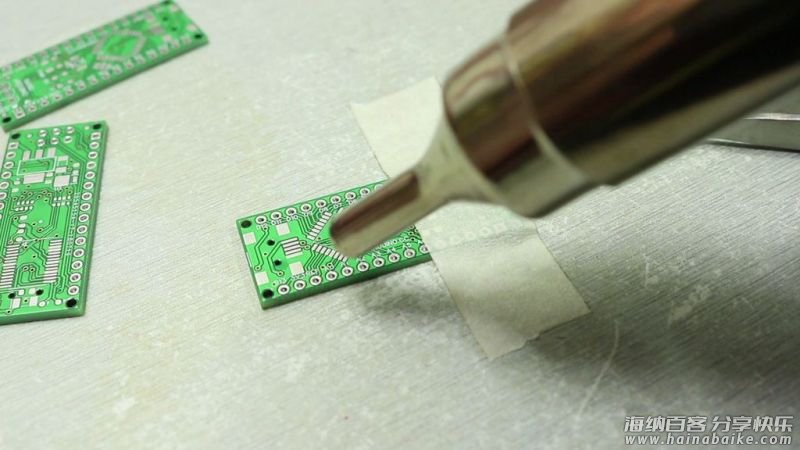

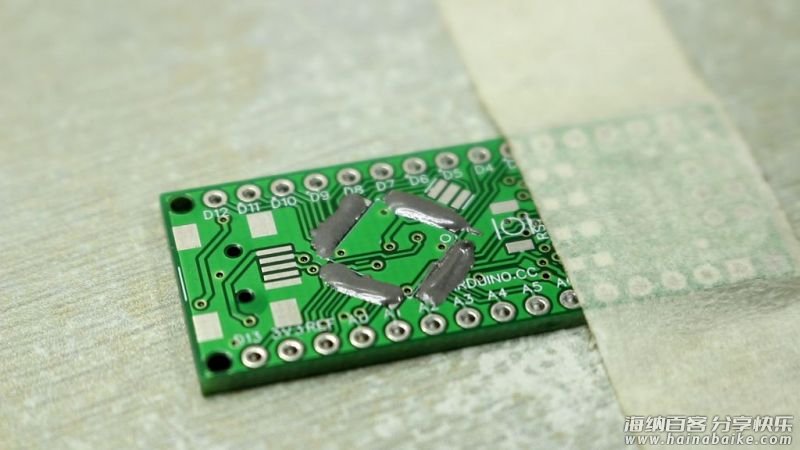

1、将PCB平放在工作台，用胶带将其固定到位并用酒精将其清洁干净。

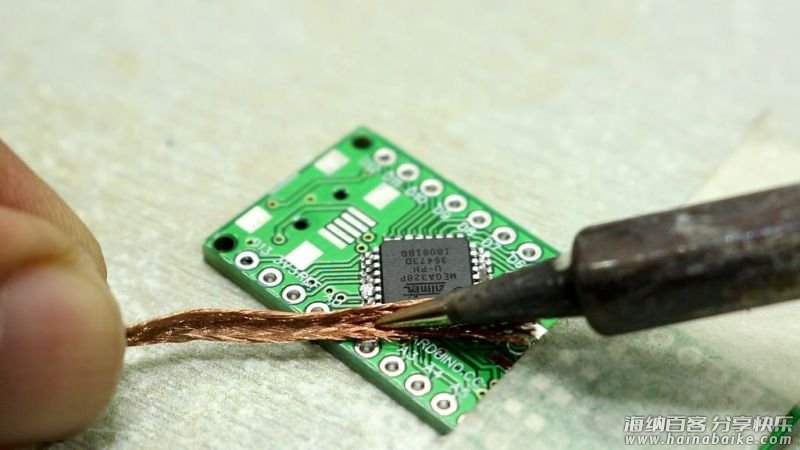

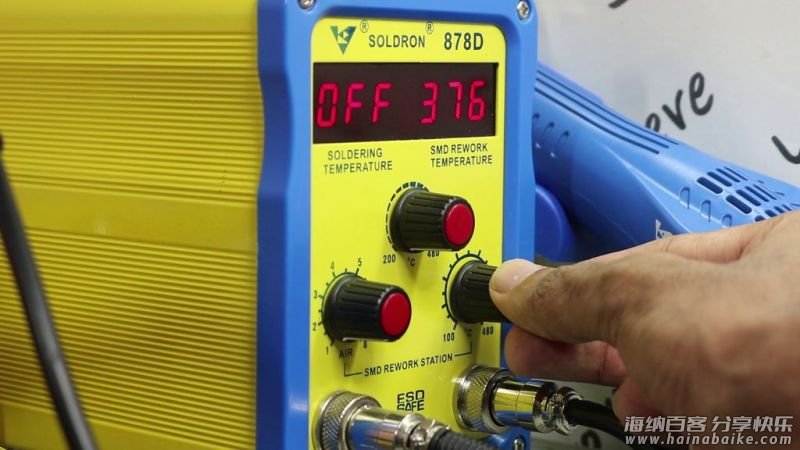

2、将焊台设置为380°C，加热一下PCB，再让它冷却一点。

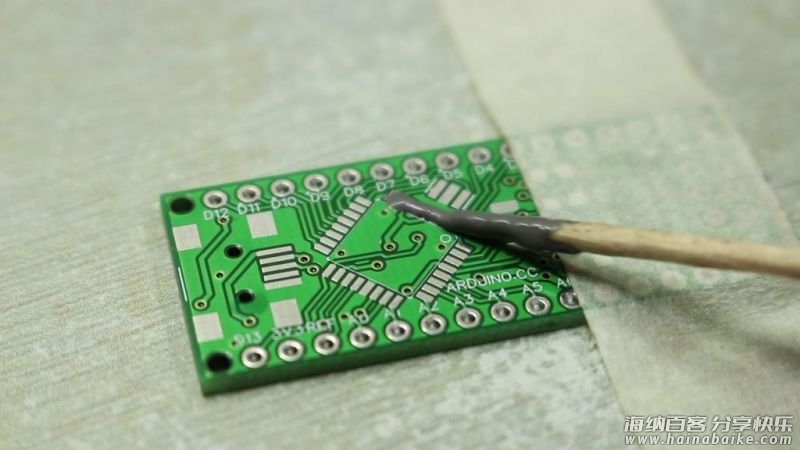

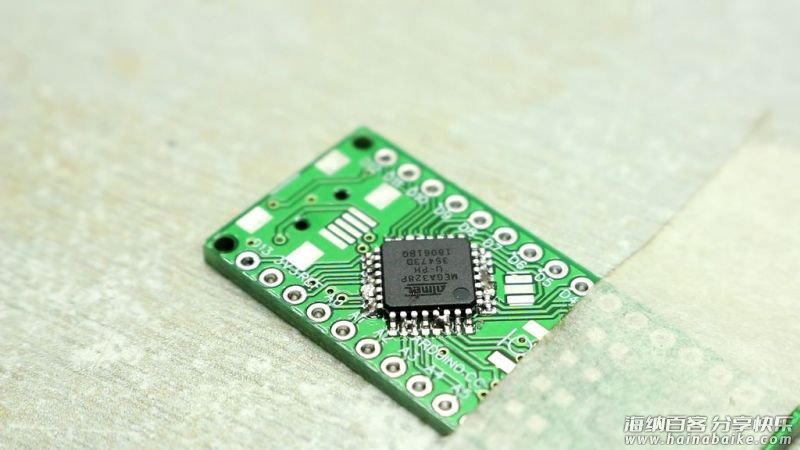

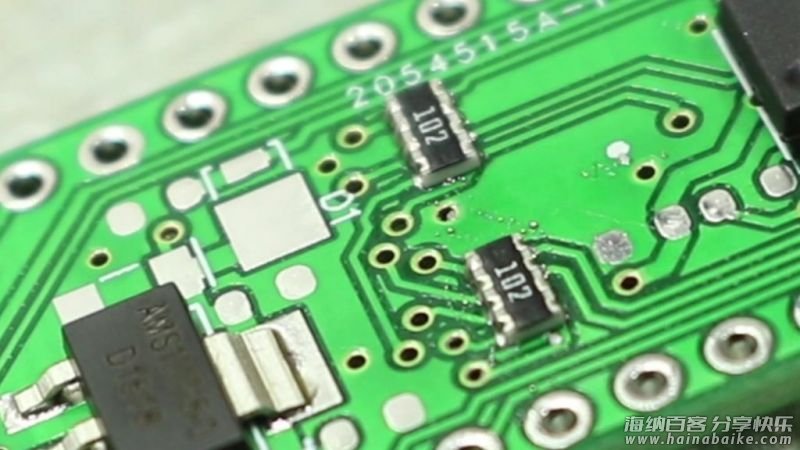

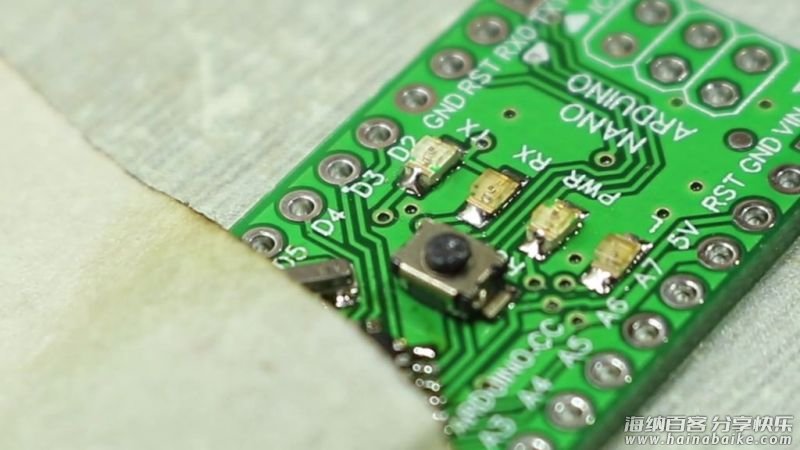

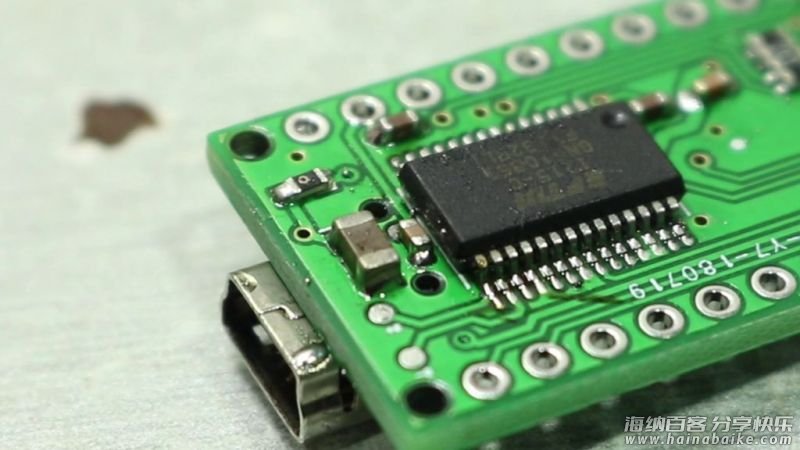

3、使用牙签或注射器涂抹焊膏，然后贴上组件，从四面开始加固组件。如果由于涂抹过多的焊膏而导致引脚短路，请用焊锡垫片将其擦掉。

所有组件重复此过程。

烧录 Bootloader

什么是 Bootloader？

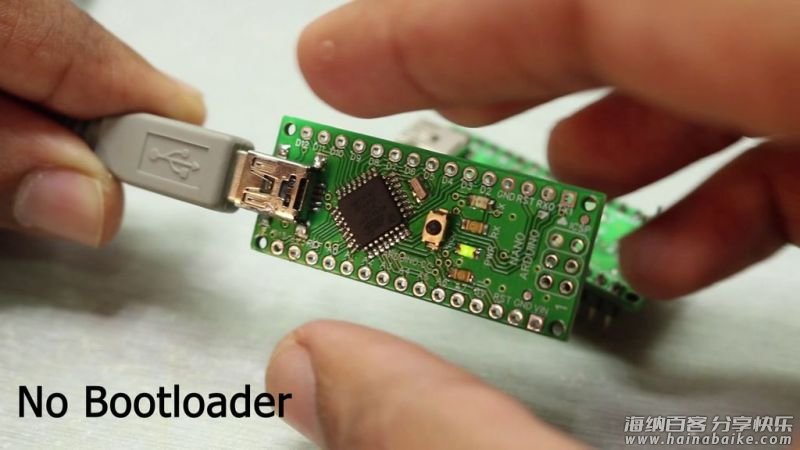

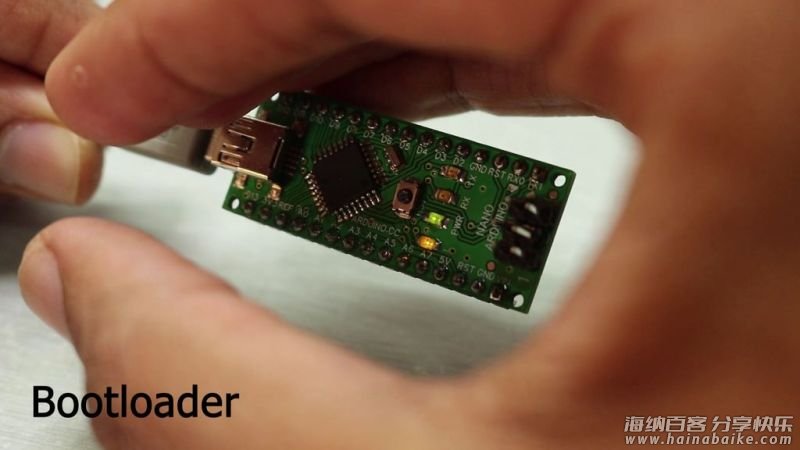

Bootloader 是烧录在一块固件上的程序，它允许你可以在不需要外部编程器的情况下安装新固件。

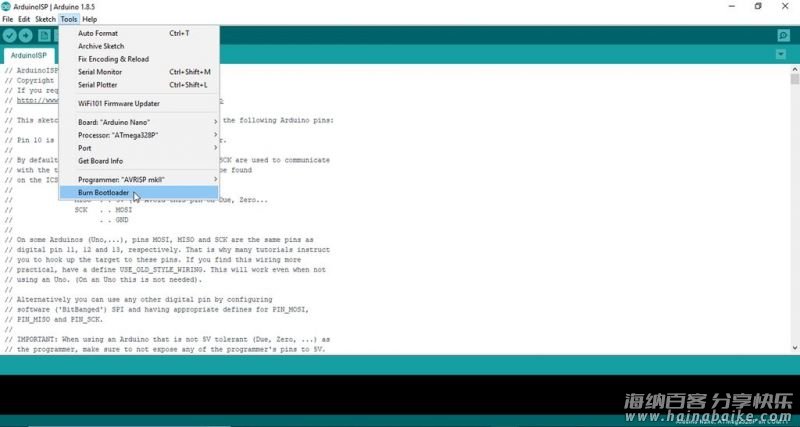

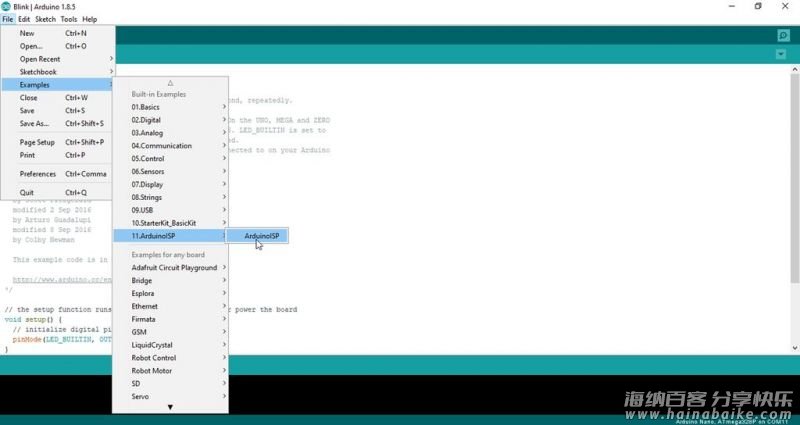

进入 Arduino IDE，你会看到一个名为’Arduino as ISP’的示例（Example）。将这个代码上传到你的 Arduino 即可用来上传 Boothloader。
如果你想了解有关将 Bootloader 上传到 Arduino 的更多信息，你可以看这个视频中的演示部分（从4分50秒开始）。

更为系统的介绍 Bootloader 烧录推荐阅读这篇教程：
https://arduino.nxez.com/2018/08/27/several-ways-to-burn-arduino-bootloader.html

到这里，整个自制 Aduino Nano 的过程就介绍完了！
