Arduino Nokia 5110 PCD8544 驱动实验

吃瓜阿阳 2022-10-30 01:45:42

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

Arduino 配套的显示器淘宝上大多是 1602 和 12864 屏其中 1602 价格便宜，但液晶屏幕很小，而且不能显示英文，12864可以显示中文甚至有自带字库的，但价格相对比较贵。这时，我们还有另外一个选择，Nokia 5110 液晶屏。这款屏幕分辨率为84×48，最多可以显示4行汉字，而且价格便宜，10几元钱就可以买到了。

Nokia/诺基亚 5110 LCD 原理应用资料 PH7366 是 NOKIA 公司生产的可用于其5110、6150，6100 等系列移动电话的液晶显示模块，国内厂家也生产有类似的兼容产品。该产品除应用于移动电话外，也可广泛应用于各类便携式设备的显示系统。与其它类型的产品相比，该模块具有以下特点：
●84×48 的点阵LCD，可以显示4 行汉字，
●采用串行接口与主处理器进行通信，接口信号线数量大幅度减少，包括电源和地在内的信号线仅有9 条。支持多种串行通信协议（如AVR 单片机的ＳＰI、MCS51 的串口模式０等），传输速率高达4Mbps，可全速写入显示数据，无等待时间。
●可通过导电胶连接模块与印制版，而不用连接电缆，用模块上的金属钩可将模块固定到印制板上，因而非常便于安装和更换。
●LCD 控制器／驱动器芯片已绑定到LCD 晶片上，模块的体积很小。
●采用低电压供电，正常显示时的工作电流在200μA 以下，且具有掉电模式。

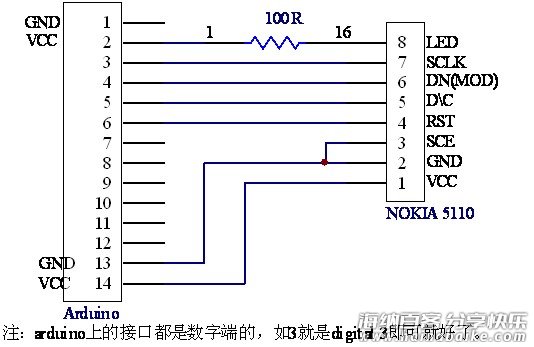

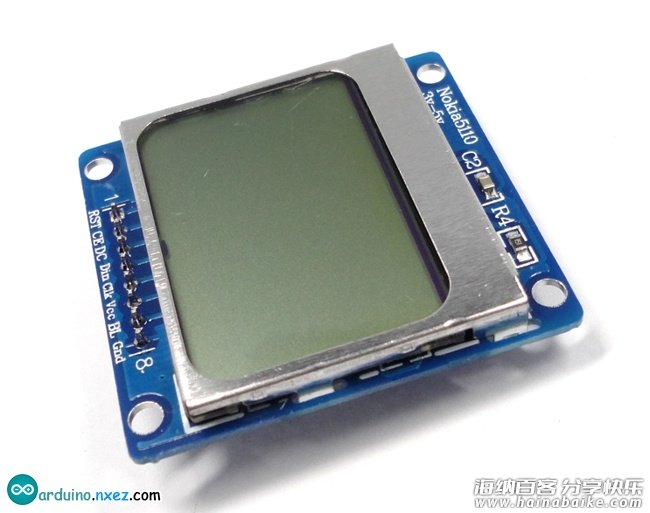

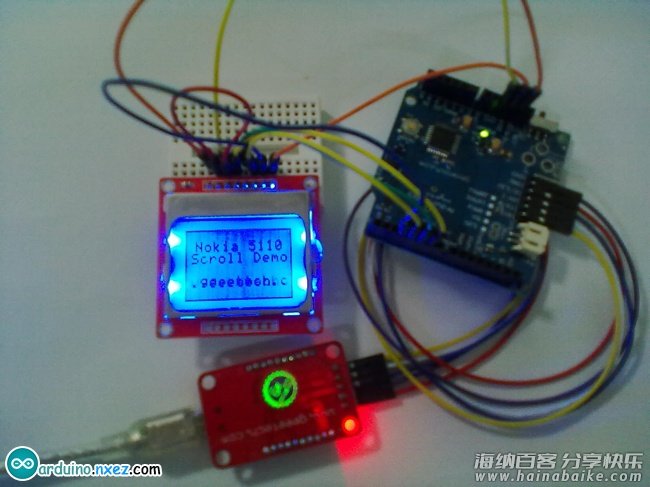

LPH7366 的这些特点非常适合于电池供电的便携式通信设备和测试设备中，首先申明一下，我所使用的nokia 5110屏是8个引脚的。有些是9个脚的，方法相同，自己按照方法接就好了。先上实物图和连接图！

下面是源程序：

// The pins to use on the arduino
#define PIN_SCE   7
#define PIN_RESET 6
#define PIN_DC    5
#define PIN_SDIN  4
#define PIN_SCLK  3

// COnfiguration for the LCD
#define LCD_C     LOW
#define LCD_D     HIGH
#define LCD_CMD   0

// Size of the LCD
#define LCD_X     84
#define LCD_Y     48

int scrollPosition = -10;

static const byte ASCII[][5] =
{
{0x00, 0x00, 0x00, 0x00, 0x00} // 20
,{0x00, 0x00, 0x5f, 0x00, 0x00} // 21 !
,{0x00, 0x07, 0x00, 0x07, 0x00} // 22 "
,{0x14, 0x7f, 0x14, 0x7f, 0x14} // 23 #
,{0x24, 0x2a, 0x7f, 0x2a, 0x12} // 24 $
,{0x23, 0x13, 0x08, 0x64, 0x62} // 25 %
,{0x36, 0x49, 0x55, 0x22, 0x50} // 26 &
,{0x00, 0x05, 0x03, 0x00, 0x00} // 27 '
,{0x00, 0x1c, 0x22, 0x41, 0x00} // 28 (
,{0x00, 0x41, 0x22, 0x1c, 0x00} // 29 )
,{0x14, 0x08, 0x3e, 0x08, 0x14} // 2a *
,{0x08, 0x08, 0x3e, 0x08, 0x08} // 2b +
,{0x00, 0x50, 0x30, 0x00, 0x00} // 2c ,
,{0x08, 0x08, 0x08, 0x08, 0x08} // 2d -
,{0x00, 0x60, 0x60, 0x00, 0x00} // 2e .
,{0x20, 0x10, 0x08, 0x04, 0x02} // 2f /
,{0x3e, 0x51, 0x49, 0x45, 0x3e} // 30 0
,{0x00, 0x42, 0x7f, 0x40, 0x00} // 31 1
,{0x42, 0x61, 0x51, 0x49, 0x46} // 32 2
,{0x21, 0x41, 0x45, 0x4b, 0x31} // 33 3
,{0x18, 0x14, 0x12, 0x7f, 0x10} // 34 4
,{0x27, 0x45, 0x45, 0x45, 0x39} // 35 5
,{0x3c, 0x4a, 0x49, 0x49, 0x30} // 36 6
,{0x01, 0x71, 0x09, 0x05, 0x03} // 37 7
,{0x36, 0x49, 0x49, 0x49, 0x36} // 38 8
,{0x06, 0x49, 0x49, 0x29, 0x1e} // 39 9
,{0x00, 0x36, 0x36, 0x00, 0x00} // 3a :
,{0x00, 0x56, 0x36, 0x00, 0x00} // 3b ;
,{0x08, 0x14, 0x22, 0x41, 0x00} // 3c <
,{0x14, 0x14, 0x14, 0x14, 0x14} // 3d =
,{0x00, 0x41, 0x22, 0x14, 0x08} // 3e >
,{0x02, 0x01, 0x51, 0x09, 0x06} // 3f ?
,{0x32, 0x49, 0x79, 0x41, 0x3e} // 40 @
,{0x7e, 0x11, 0x11, 0x11, 0x7e} // 41 A
,{0x7f, 0x49, 0x49, 0x49, 0x36} // 42 B
,{0x3e, 0x41, 0x41, 0x41, 0x22} // 43 C
,{0x7f, 0x41, 0x41, 0x22, 0x1c} // 44 D
,{0x7f, 0x49, 0x49, 0x49, 0x41} // 45 E
,{0x7f, 0x09, 0x09, 0x09, 0x01} // 46 F
,{0x3e, 0x41, 0x49, 0x49, 0x7a} // 47 G
,{0x7f, 0x08, 0x08, 0x08, 0x7f} // 48 H
,{0x00, 0x41, 0x7f, 0x41, 0x00} // 49 I
,{0x20, 0x40, 0x41, 0x3f, 0x01} // 4a J
,{0x7f, 0x08, 0x14, 0x22, 0x41} // 4b K
,{0x7f, 0x40, 0x40, 0x40, 0x40} // 4c L
,{0x7f, 0x02, 0x0c, 0x02, 0x7f} // 4d M
,{0x7f, 0x04, 0x08, 0x10, 0x7f} // 4e N
,{0x3e, 0x41, 0x41, 0x41, 0x3e} // 4f O
,{0x7f, 0x09, 0x09, 0x09, 0x06} // 50 P
,{0x3e, 0x41, 0x51, 0x21, 0x5e} // 51 Q
,{0x7f, 0x09, 0x19, 0x29, 0x46} // 52 R
,{0x46, 0x49, 0x49, 0x49, 0x31} // 53 S
,{0x01, 0x01, 0x7f, 0x01, 0x01} // 54 T
,{0x3f, 0x40, 0x40, 0x40, 0x3f} // 55 U
,{0x1f, 0x20, 0x40, 0x20, 0x1f} // 56 V
,{0x3f, 0x40, 0x38, 0x40, 0x3f} // 57 W
,{0x63, 0x14, 0x08, 0x14, 0x63} // 58 X
,{0x07, 0x08, 0x70, 0x08, 0x07} // 59 Y
,{0x61, 0x51, 0x49, 0x45, 0x43} // 5a Z
,{0x00, 0x7f, 0x41, 0x41, 0x00} // 5b [
,{0x02, 0x04, 0x08, 0x10, 0x20} // 5c &yen;
,{0x00, 0x41, 0x41, 0x7f, 0x00} // 5d ]
,{0x04, 0x02, 0x01, 0x02, 0x04} // 5e ^
,{0x40, 0x40, 0x40, 0x40, 0x40} // 5f _
,{0x00, 0x01, 0x02, 0x04, 0x00} // 60 `
,{0x20, 0x54, 0x54, 0x54, 0x78} // 61 a
,{0x7f, 0x48, 0x44, 0x44, 0x38} // 62 b
,{0x38, 0x44, 0x44, 0x44, 0x20} // 63 c
,{0x38, 0x44, 0x44, 0x48, 0x7f} // 64 d
,{0x38, 0x54, 0x54, 0x54, 0x18} // 65 e
,{0x08, 0x7e, 0x09, 0x01, 0x02} // 66 f
,{0x0c, 0x52, 0x52, 0x52, 0x3e} // 67 g
,{0x7f, 0x08, 0x04, 0x04, 0x78} // 68 h
,{0x00, 0x44, 0x7d, 0x40, 0x00} // 69 i
,{0x20, 0x40, 0x44, 0x3d, 0x00} // 6a j
,{0x7f, 0x10, 0x28, 0x44, 0x00} // 6b k
,{0x00, 0x41, 0x7f, 0x40, 0x00} // 6c l
,{0x7c, 0x04, 0x18, 0x04, 0x78} // 6d m
,{0x7c, 0x08, 0x04, 0x04, 0x78} // 6e n
,{0x38, 0x44, 0x44, 0x44, 0x38} // 6f o
,{0x7c, 0x14, 0x14, 0x14, 0x08} // 70 p
,{0x08, 0x14, 0x14, 0x18, 0x7c} // 71 q
,{0x7c, 0x08, 0x04, 0x04, 0x08} // 72 r
,{0x48, 0x54, 0x54, 0x54, 0x20} // 73 s
,{0x04, 0x3f, 0x44, 0x40, 0x20} // 74 t
,{0x3c, 0x40, 0x40, 0x20, 0x7c} // 75 u
,{0x1c, 0x20, 0x40, 0x20, 0x1c} // 76 v
,{0x3c, 0x40, 0x30, 0x40, 0x3c} // 77 w
,{0x44, 0x28, 0x10, 0x28, 0x44} // 78 x
,{0x0c, 0x50, 0x50, 0x50, 0x3c} // 79 y
,{0x44, 0x64, 0x54, 0x4c, 0x44} // 7a z
,{0x00, 0x08, 0x36, 0x41, 0x00} // 7b {
,{0x00, 0x00, 0x7f, 0x00, 0x00} // 7c |
,{0x00, 0x41, 0x36, 0x08, 0x00} // 7d }
,{0x10, 0x08, 0x08, 0x10, 0x08} // 7e ←
,{0x00, 0x06, 0x09, 0x09, 0x06} // 7f →
};

void LcdCharacter(char character)
{
  LcdWrite(LCD_D, 0x00);
  for (int index = 0; index < 5; index++)
  {
    LcdWrite(LCD_D, ASCII[character - 0x20][index]);
  }
  LcdWrite(LCD_D, 0x00);
}

void LcdClear(void)
{
  for (int index = 0; index < LCD_X * LCD_Y / 8; index++)
  {
    LcdWrite(LCD_D, 0x00);
  }
}

void LcdInitialise(void)
{
  pinMode(PIN_SCE,   OUTPUT);
  pinMode(PIN_RESET, OUTPUT);
  pinMode(PIN_DC,    OUTPUT);
  pinMode(PIN_SDIN,  OUTPUT);
  pinMode(PIN_SCLK,  OUTPUT);

  digitalWrite(PIN_RESET, LOW);
  digitalWrite(PIN_RESET, HIGH);

  LcdWrite(LCD_CMD, 0x21);  // LCD Extended Commands.
  LcdWrite(LCD_CMD, 0xBf);  // Set LCD Vop (Contrast). //B1
  LcdWrite(LCD_CMD, 0x04);  // Set Temp coefficent. //0x04
  LcdWrite(LCD_CMD, 0x14);  // LCD bias mode 1:48. //0x13
  LcdWrite(LCD_CMD, 0x0C);  // LCD in normal mode. 0x0d for inverse
  LcdWrite(LCD_C, 0x20);
  LcdWrite(LCD_C, 0x0C);
}

void LcdString(char *characters)
{
  while (*characters)
  {
    LcdCharacter(*characters++);
  }
}

void LcdWrite(byte dc, byte data)
{
  digitalWrite(PIN_DC, dc);
  digitalWrite(PIN_SCE, LOW);
  shiftOut(PIN_SDIN, PIN_SCLK, MSBFIRST, data);
  digitalWrite(PIN_SCE, HIGH);
}

/**
* gotoXY routine to position cursor
* x - range: 0 to 84
* y - range: 0 to 5
*/
void gotoXY(int x, int y)
{
  LcdWrite( 0, 0x80 | x);  // Column.
  LcdWrite( 0, 0x40 | y);  // Row.
}

void drawBox(void)
{
  int j;
  for(j = 0; j < 84; j++) // top
  {
    gotoXY(j, 0);
    LcdWrite(1, 0x01);
  }

  for(j = 0; j < 84; j++) //Bottom
  {
    gotoXY(j, 5);
    LcdWrite(1, 0x80);
  }

  for(j = 0; j < 6; j++) // Right
  {
    gotoXY(83, j);
    LcdWrite(1, 0xff);
  }

  for(j = 0; j < 6; j++) // Left
  {
    gotoXY(0, j);
    LcdWrite(1, 0xff);
  }
}

void Scroll(String message)
{
  for (int i = scrollPosition; i < scrollPosition + 11; i++) { if ((i >= message.length()) || (i < 0)) { LcdCharacter(' '); } else { LcdCharacter(message.charAt(i)); } } scrollPosition++; if ((scrollPosition >= message.length()) && (scrollPosition > 0))
  {
    scrollPosition = -10;
  }
}

void setup(void)
{
  LcdInitialise();
  LcdClear();
  drawBox();

  gotoXY(7,1);
  LcdString("Nokia 5110");
  gotoXY(4,2);
  LcdString("Scroll Demo");
}

void loop(void)
{
  gotoXY(4,4);
  Scroll("for maore products please visit www.geeetech.com");
  delay(200);
}
