Arduino 交通灯设计实验

吃瓜阿阳 2022-11-02 17:15:42

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

下面我们就来做一个交通灯实验，我们完成这个实验所需的元件除了Arduino 控制器和下载线还需要的硬件如下：
红色M5*1、黄色M5*1、绿色M5*1、220Ω电阻*3、面包板*1 、面包板跳线*1扎。

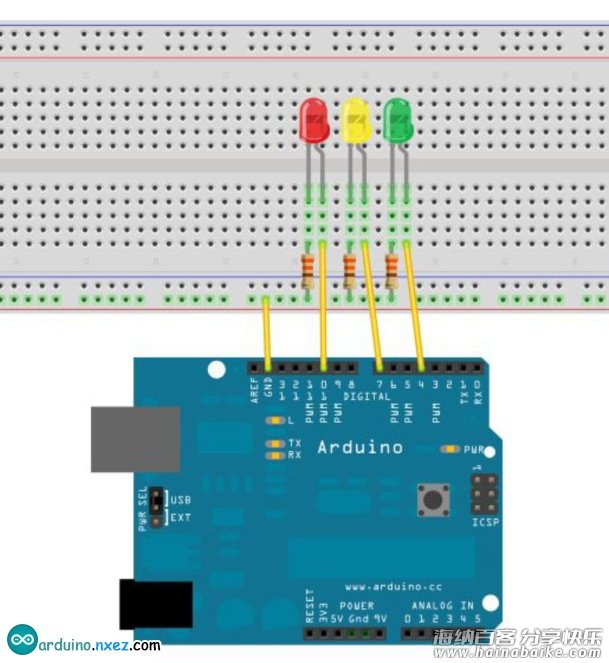

准备好上述元件我们就可以开工了，我们可以按照上面小灯闪烁的实验举一反三，下面是我们提供参考的原理图，我们使用的分别是数字10、7、4接口。

既然是交通灯模拟实验，红黄绿三色小灯闪烁时间就要模拟真实的交通灯，我们使用Arduino 的 delay(）函数来控制延时时间，相对于C 语言就要简单许多了。
下面是一段参考程序：

int redled =10; //定义数字10 接口
int yellowled =7; //定义数字7 接口
int greenled =4; //定义数字4 接口
void setup()
{
pinMode(redled, OUTPUT);//定义红色小灯接口为输出接口
pinMode(yellowled, OUTPUT); //定义黄色小灯接口为输出接口
pinMode(greenled, OUTPUT); //定义绿色小灯接口为输出接口
}
void loop()
{
digitalWrite(redled, HIGH);//点亮红色小灯
delay(1000);//延时1 秒
digitalWrite(redled, LOW); //熄灭红色小灯
digitalWrite(yellowled, HIGH);//点亮黄色小灯
delay(200);//延时0.2 秒
digitalWrite(yellowled, LOW);//熄灭黄色小灯
digitalWrite(greenled, HIGH);//点亮绿色小灯
delay(1000);//延时1 秒
digitalWrite(greenled, LOW);//熄灭绿色小灯
}
