家里的电视买的比较早，“创*“什么的牌子，开机有广告。而且用了几年了，速度比较卡。无法接受的是不让装第三方软件，下定决心要搞一个性能比较猛的盒子了。但是看了一圈，普遍都不再预算范围内。

恰巧工作上用到树莓派4，当然用3也是可以的。理论上两个设备的固件是一样的。那决定用这个设备来尝试一下搭建一台用着还算比较爽的 ATV。

本文大部分参考原文翻译：
https://konstakang.com/devices/rpi4/

首先购买一片树莓派4B，现在买一片低配的版本就可以了，2G的大概在270元左右，还有要买一片红外接收头，100欧的电阻一只（建议安装）。参考网上的接图。

图片来自：
https://shumeipai.nxez.com/2016/01/17/infrared-remote-control-remote-raspberry-pi.html

图片中使用了 GPIO18 脚，Raspberry Pi OS 默认定义的引脚是 GPIO17，如果你想要调试 Raspberry Pi OS 环境，那需要注意这一点；我建议你在VCC串接一只R100的电阻并在5V取电，测试效果也不错。如果你没有R100，作为测试你可以在3.3V取电。

遥控接收管有很多型号，他们推荐的TSOP4838或者我推荐的VS1838B都可以，甚至价格更加便宜。

烧录ATV镜像到SD卡；使用 Raspberry PI Imager 就可以了。

https://konstakang.com/devices/rpi3/LineageOS17.1/

以下基本上是对原文 FAQ 的翻译；
Q: 怎样开启开发者模式（Root，终端窗口前提条件）？
A: 设置 -> 关于 -> 点击 ‘Build number’ 若干次。

Q: 开启root权限？
A: 开发者选项 -> Root 权限；不建议开启，你懂的。

Q: 开启终端应用？
A: 开发者选项 -> 本地终端。

Q: 高级重启？
A: 开发者选项 -> 高级重启。

Q: 只看到启动画面，不进入主屏幕？
A: 估计是屏幕不支持适配，试着在Windows下修改 /boot/resolution.txt 里面的分辨率设置. 删除 /boot/resolution.txt 这个文件的话，系统也会尝试多次适配。

Q: 存储空间和SD卡大小不一致？
A: 启动到recovery，参考开启高级重启；重启到TWRP，刷入我们的扩容包。
扩容包下载地址：
https://www.androidfilehost.com/?fid=8889791610682901036

需要你自行复制到U盘或者SD存储。

Q: 没有物理按键？
A: 插键盘
F1 = Home,
F2 = Back,
F3 = Multi-tasking,
F4 = Menu,
F5 = Power,
F11 = Volume down,
F12 = Volume up.

Q: 自己弄一个物理电源按键？

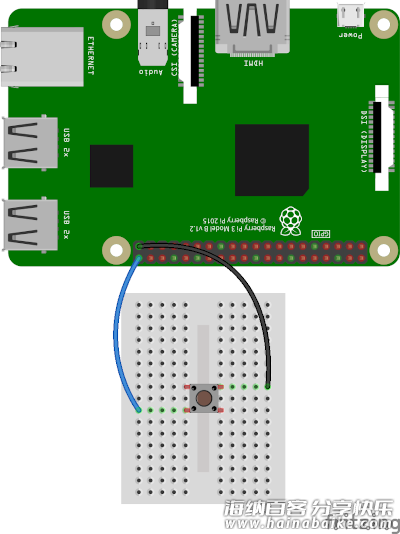

A: GPIO21 和 GND之 间加一个按钮。在设置中开启相关选项即可（需重启生效）。居然这个按钮还支持启动到Recovery（长按有效）。

Q: 在HDMI和3.5之间切换音频？
A: 设置中找到Raspi相关选项，可以切换。并且支持DAC（我没有测试）。

Q: 启用适配红外遥控》
A: 在设置中找到树莓派相关选项，打开相关设置。原文中指定了一个配置文件的页面：
https://github.com/lineage-rpi/android_external_ir-keytable/tree/lineage-17.1/rc_keymaps
其实没啥大用，本文会稍微详细讲解一下：

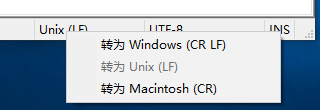

首先在/boot/下rc_keymap建立一个rc_keymap，注意没有扩展名。文件的格式注意设置为Unix（LF）+UTF-8。Notepad++默认的Windows格式是不会生效的。这一点官方文档上没有强调，困扰了很久。

接下来第一行

type: nec 这里是小写的，很多文档写成了大写，测试下来会报错，但是启动的时候又不会显示这些报错。
最后是键值获取和定义，ATV嘛，肯定有一些普遍的键值，上下左右什么的。
开启root权限，还有本地终端应用，开启IR Remote（这三步必须）。
打开终端，输入：

su
ir-keytable -p nec #这步非必须，将遥控协议转为nec，注意是小写。如果你的遥控不能回显，可以试着执行这步。
#Protocols changed to nec 表示成功；
Ir-keytable -t #键值检测，非常有用，按ctrl+c退出。

这个时候系统会给出一个提示符，要求你按遥控上的按键。我建议你只安装我们给出的列表顺序按键就可以了。基本上满足ATV的要求了。

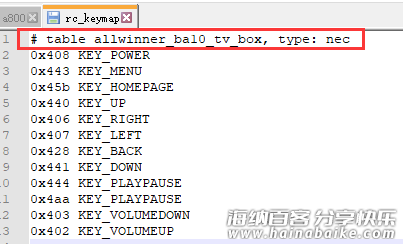

首先是方向键上，记录下scancode=后面的值（就是键值）。逐个替换下面的键值，最后保存到 /boot/rc_keymap 这个文件即可。如果你用Windows，可以在移动磁盘里用notepad+新建一个文件，格式要求见上文。

# table lg akb7291, type: nec
0x408 KEY_POWER
0x443 KEY_MENU
0x45b KEY_HOMEPAGE
0x440 KEY_UP
0x406 KEY_RIGHT
0x407 KEY_LEFT
0x428 KEY_BACK
0x441 KEY_DOWN
0x444 KEY_ENTER
0x4aa KEY_ENTER
0x403 KEY_VOLUMEDOWN
0x402 KEY_VOLUMEUP

注意：
1、首先确认你的遥控器是红外遥控，方法是用手机摄像头拍摄一下，如果有光的就是红外遥控。如果是蓝牙的，可以直接用设置-遥控器和配件进行配对，效果也很好。非广告插入，敏感体质请绕行。

2、米家的遥控器使用了自有的协议，解码存在问题；在获取键值过程中通常无效。

3、原文中的KEY_OK没有测试成功，换KEY_ENTER后测试有效。 文中用到了AKB7291这个遥控器，如果你没有把握可以直接买这个。
