树莓派功耗低，可以用手机用的充电宝来提供电能。一直想用充电宝给树莓派供电来实现类似UPS（不间断电源）的功能，让树莓派上运行的程序不间断运行，避免异常掉电也能很好地保护SD卡。可偏偏市面上支持边充电边放电的移动电源方案很贵，而且比较难找。

查阅了一些资料也表明即便有的移动电源支持边冲电边放电，但会大量发热不仅不够安全，而且这么用还会严重缩短电源寿命。因此，需要设计一个方案，低成本、安全可靠的实现上述功能。

下面这款自制的UPS（不间断电源）从主电源上拔下时可为树莓派供电，直到再次插入时进入充电状态，并能在充电的同时持续为树莓派供电。这样你的树莓派就可以实现永不断电啦~

巧妙地用两个普通的小型的移动电源进行一番改装，就可以达成目标！（注意，通电测试前请务必确认好连线正确，注意安全）

材料清单

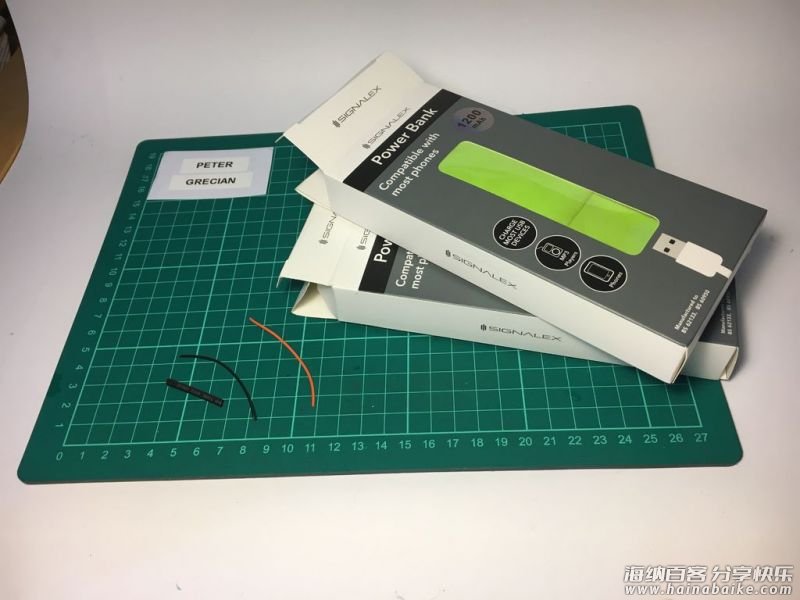

移动电源×2
5cm的绝缘电线×2
绝缘胶带（或收缩包装管）×1
金属撬具×1
小刀×1
烙铁×1
焊料×若干

拆开电源外壳并拆除电源电路

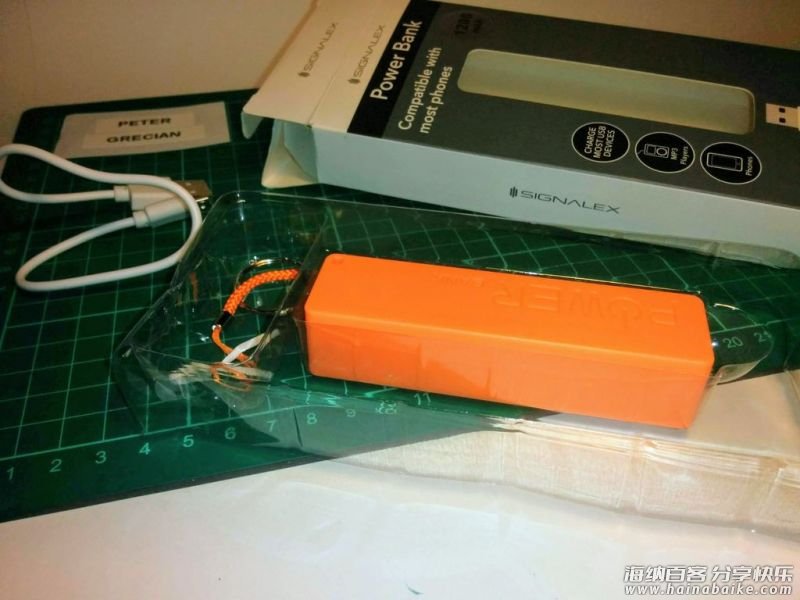

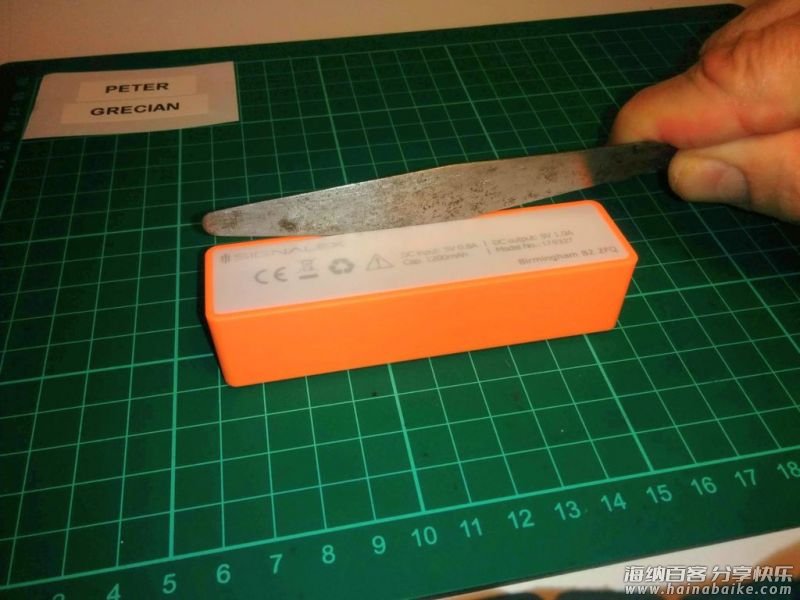

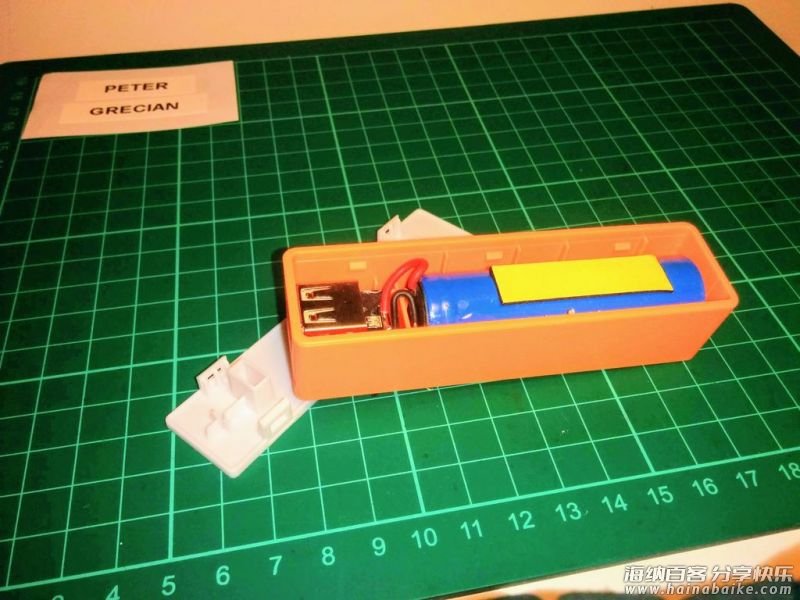

1、选择一块移动电源，将电池壳撬开。里面是锂电池和电路。

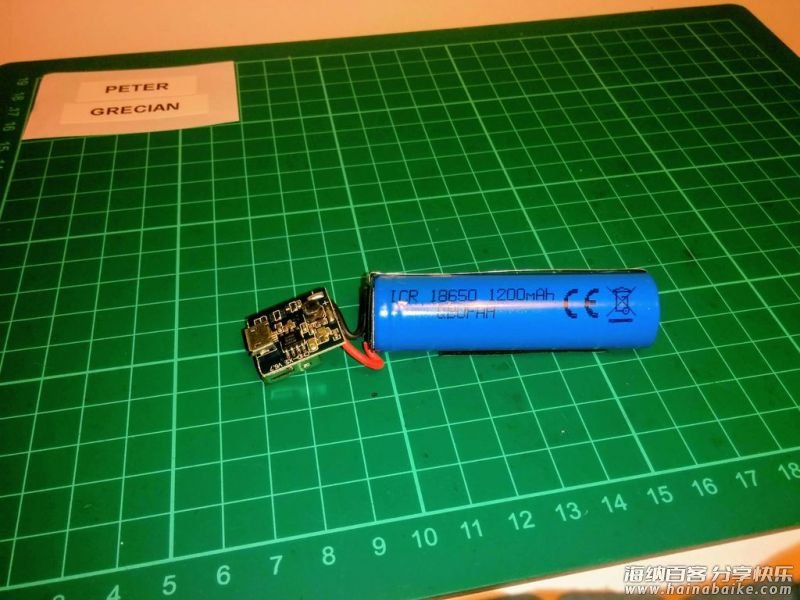

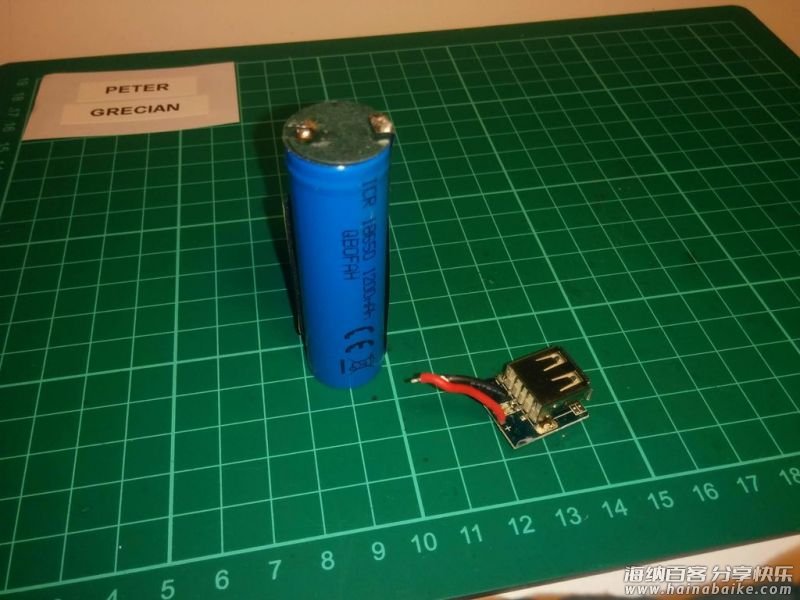

2、小心地将电源和电路板取出。


这个电池将作为备用电池。为下一个步骤做好准备。

电路原理说明

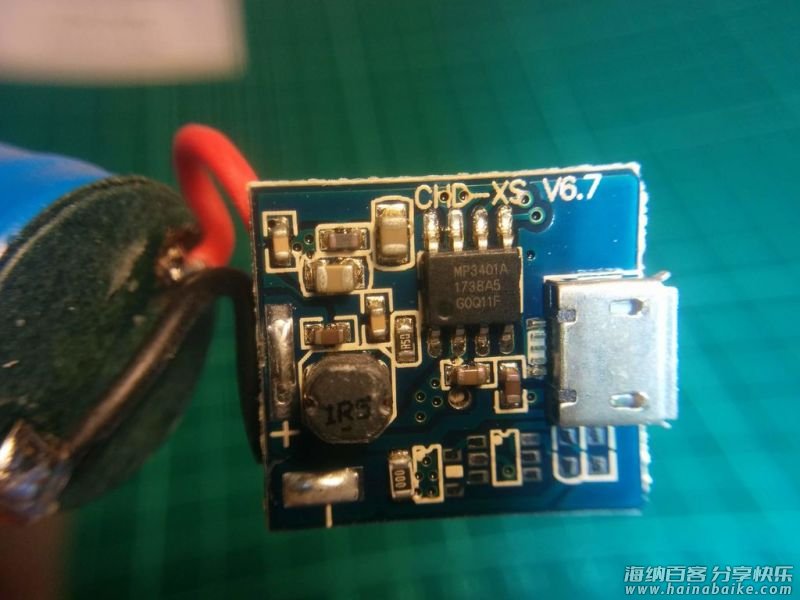

本项目电路采用的是降压-升压转换器。它可以将电池的电压从3.8V升压到5V给USB接口供电，或从micro USB接口取5V电压，并将其降低到电池充电所需的电压。这是降压的转换。

它不能同时做到这两点。但如果你有两个就可以！
我们要将两个电路连接到电池上，一个用于输入，另一个用于输出。

使用收缩管或胶带进行连接

a.如果你使用的是收缩管，请让其连接到电路的电线上。
b.如果你使用的是胶带，可以稍后再添加。

目的是为了防止电线的末端的接触和电池的短路。只将电路放回盒子里，电池稍后使用。

将所有部件组装到一起

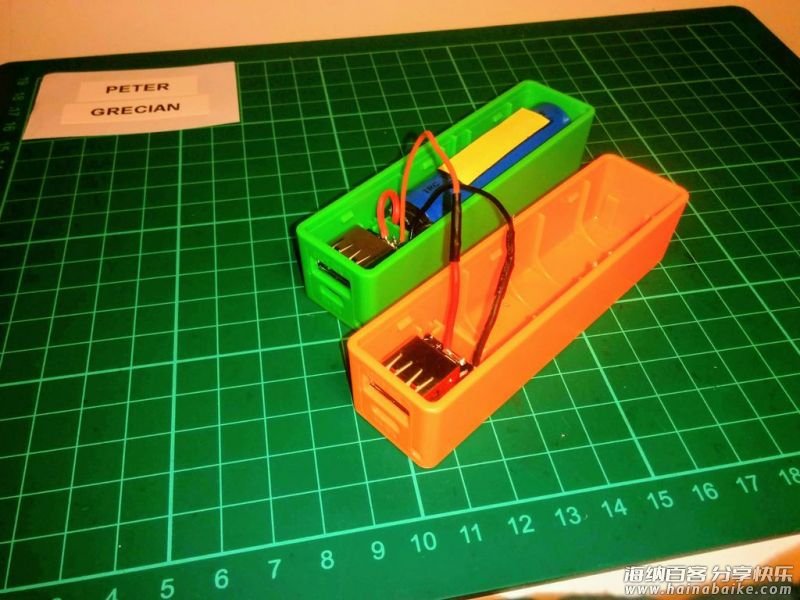

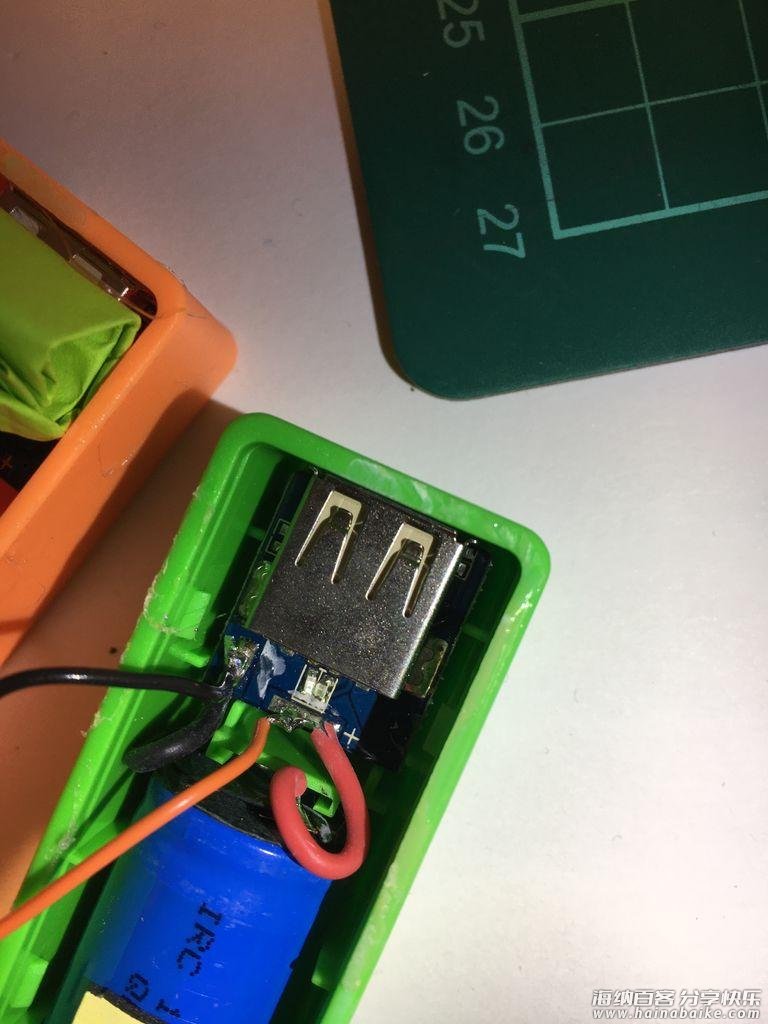

1、如图所示，将橙色延长线焊接到红线连接电路的位置，同时将黑色延长线焊接到黑线连接到电路的位置。
这是该项目中最难的部分，务必提醒一下的是将焊料放在延长线末端，使用烙铁将它和电路线连接到电路板上。你也可以将电池拿出来并直接连接上去，更方便焊接。

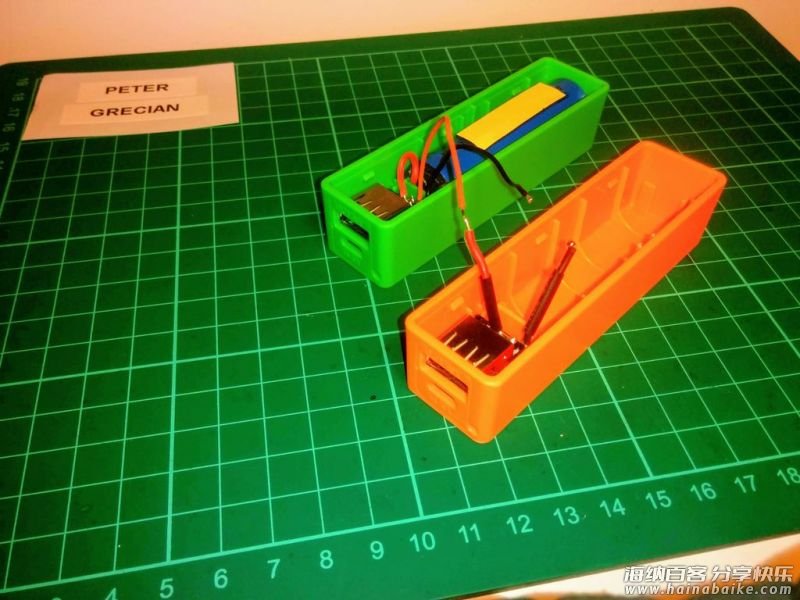

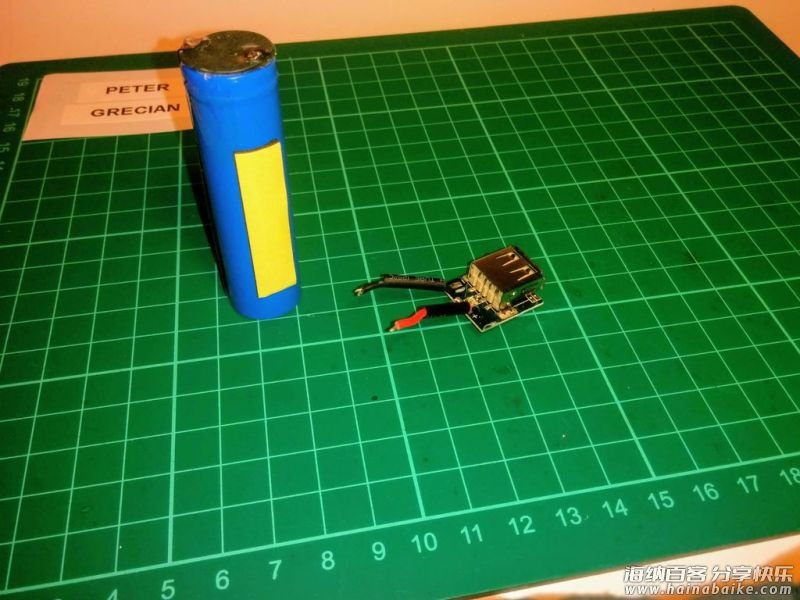

2、将每根延长线的一端焊接到从电池上拆下的电路上。


如图所示，将橙色延长线焊接到红色电路线并将黑色延伸线焊接到黑色电路线。

3、使用收缩管与将两个线头接上，也可以使用胶带或热胶将裸露出来的金属绝缘。

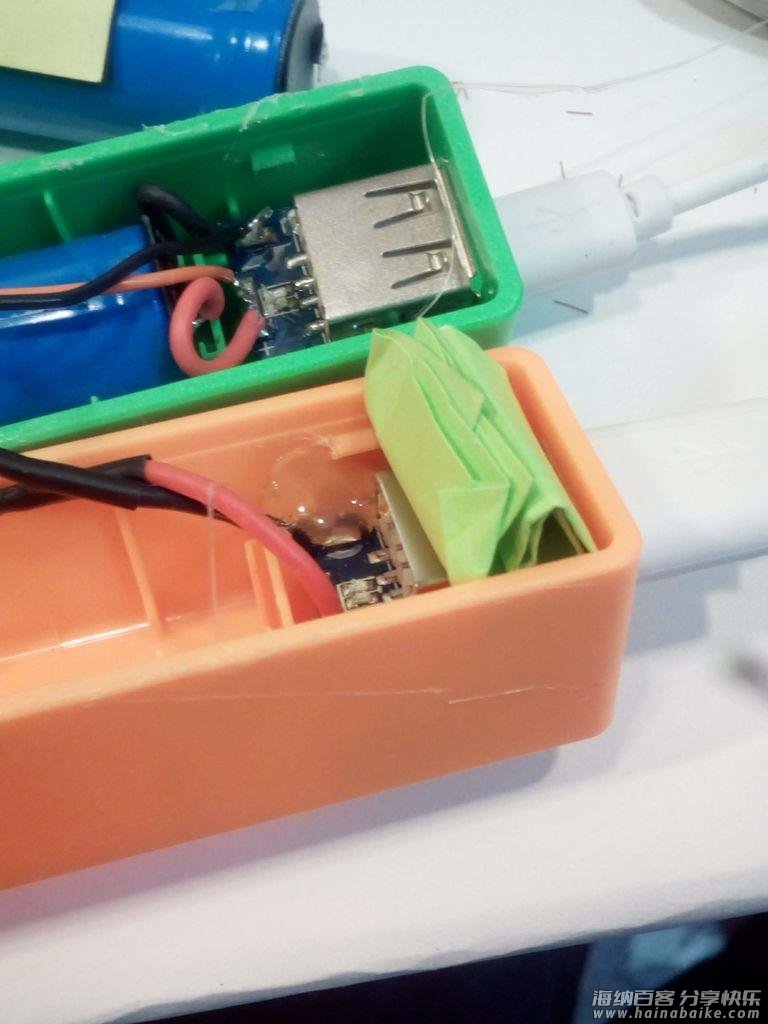

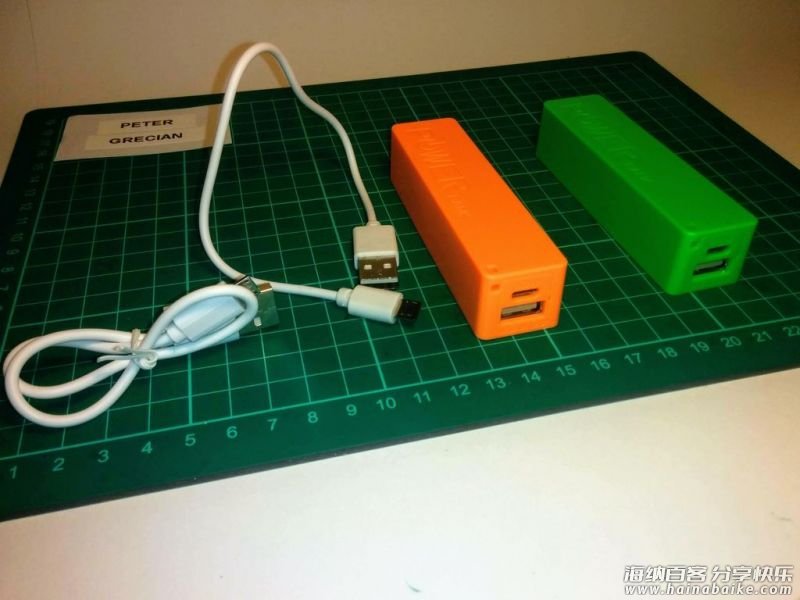

我发现那个不带电池的橙色电池盒的电路太松了。我连接了两个USB引线，一个连接到输出（标准USB），另一个连接到输入（micro USB）并将电路粘贴到合适的位置。我使用一团卷起来的纸让位置更合适。

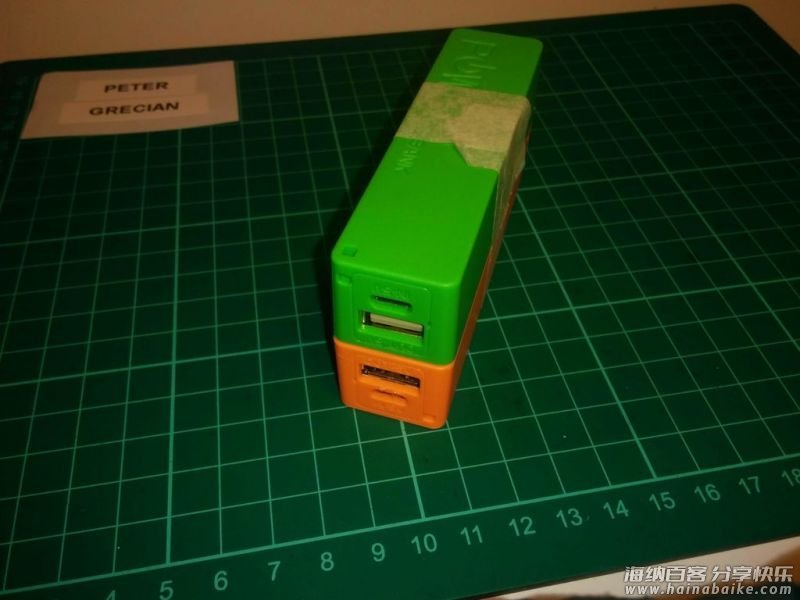

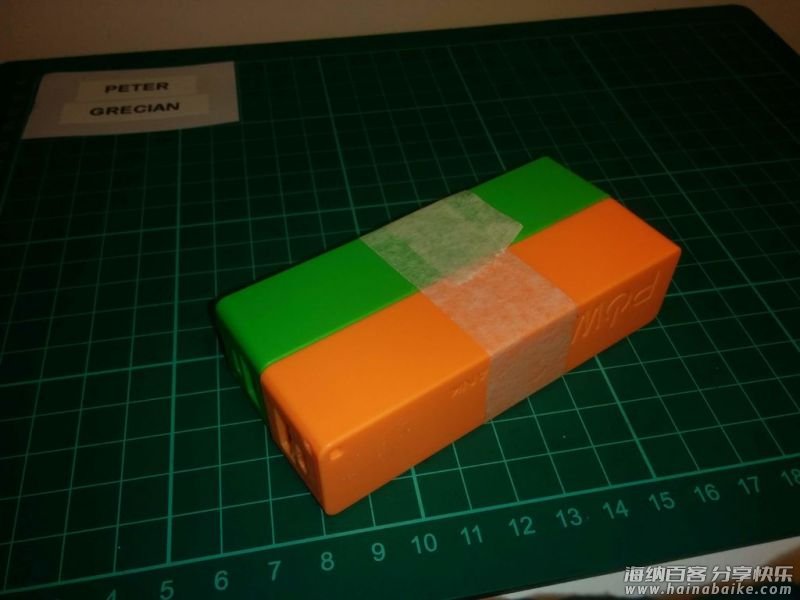

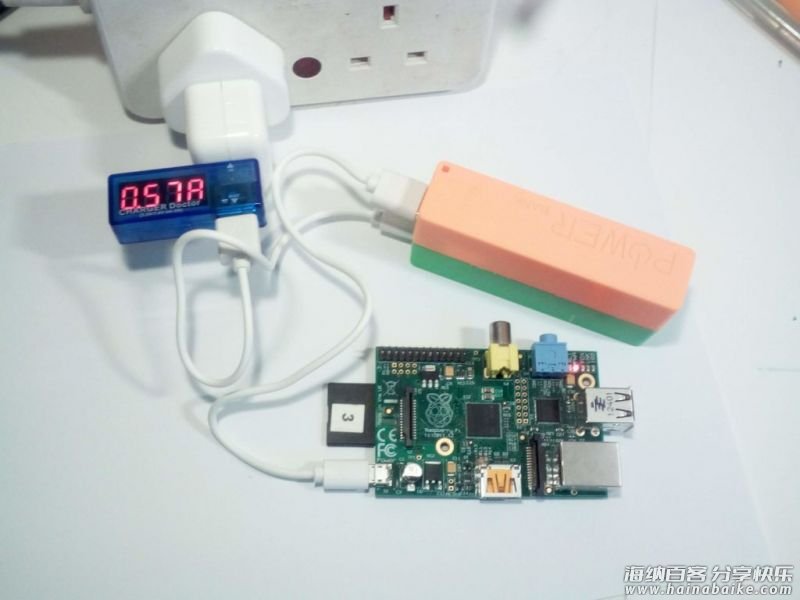

4、最后用胶带将两个移动电源粘合在一起，这个项目就完成了。

你可以任意使用里面的一块作为输入或输出，但每块只能使用一个功能。

有朋友或许认为当电池充满电时充电必须停止，否则依然不安全。 第二个转换器从电池吸收电流，而第一个转换器不停止充电可能产生危险。应该需要像 MOSFET 这样的结构将负载的电量从电池切换到5V输入，而不是另外的转换器。

但作者认为这个项目还是很安全的。当电池充电的电路检测到电池电压足够高时会停止充电，你也可以可以使用 MOSFET 来代替第二电路，这样效率更高。 ：）

欢迎各位探讨指教~
