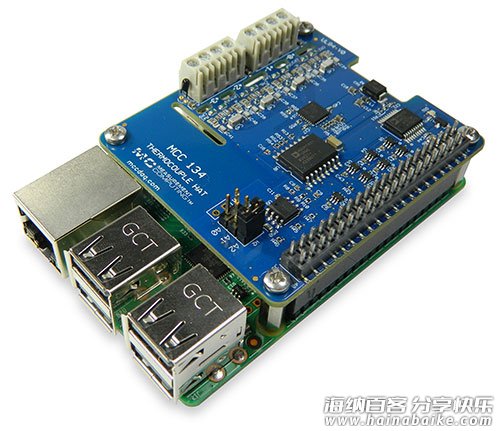

MCC 134是一款24位，用于测量热电偶的4通道HAT附加模块，可提供专业级精度，是同类产品中的最佳选择。用户最多可连接4路差分热电偶（TC）到MCC 134的输入通道。每通道的TC型号可通过软件选择。热电偶输入与Raspberry Pi电气隔离，可最大限度地降低噪声并提供在恶劣电气环境下电气保护。

MCC 134上搭载3个高分辨率冷端补偿（CJC）传感器。MCC 134配备了一个用于所有TC输入通道的开路热电偶检测（OTD），因此用户可以监控电路板是否有损坏或断开的热电偶。

特点

4路隔离功能的热电偶输入
24-bit A/D 转换器
1秒更新间隔，最小
支持 J, K, R, S, T, N, E, 和 B型热电偶
冷端补偿（CJC）
线性化
螺丝端子连接

软件

MCC DAQ HAT函数库; GitHub可查看

操作系统
Linux®

API编程
C, C++, Python

MCC DAQ HATs系列模块

MCC DAQ HATs系列模块，基于无处不在的低成本计算机树莓派®，为您带来高质量的测试测量方案。MCC DAQ HATs的推出，为树莓派®平台带来专业的高质量数据采集和数据记录功能。

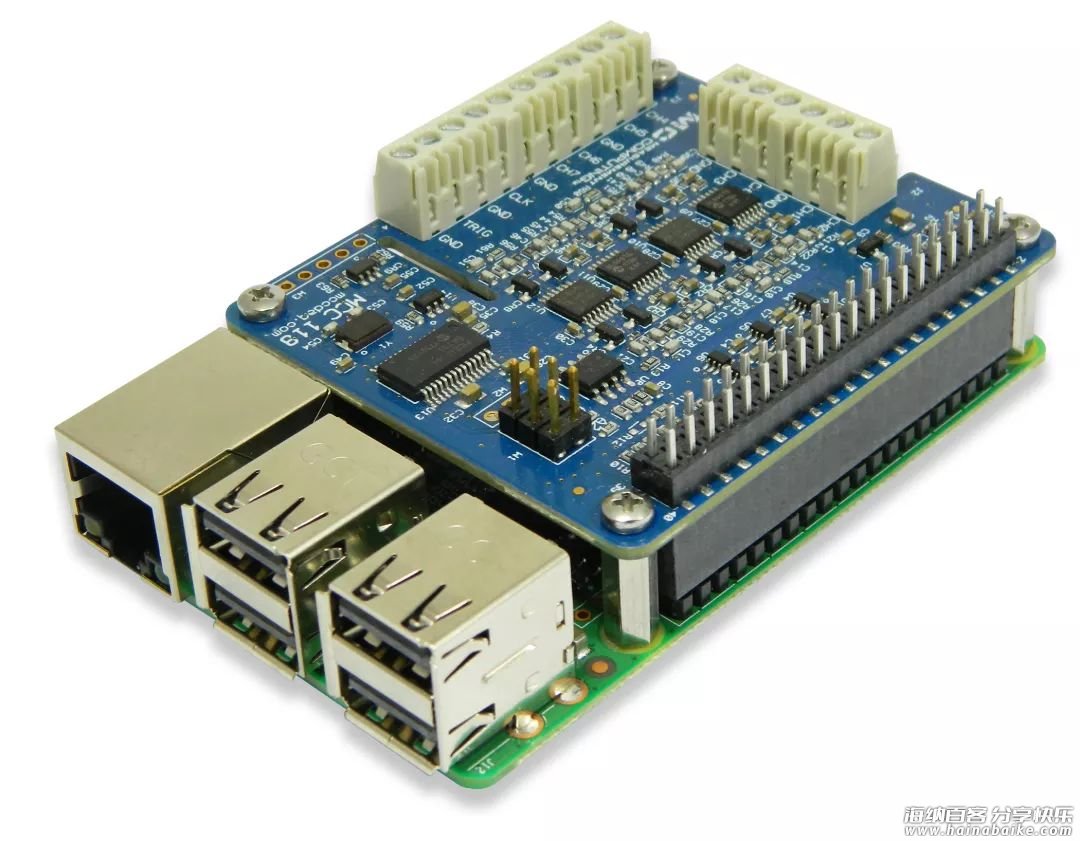

MCC 118 电压测试 HAT 模块（税后售价999元）

• 8通道单端电压输入
• 采样率可达100KS/s
• 外部时钟扫描I/O
• 外部数字信号触发
• 支持多板卡扩展
• EEPROM支持高速率数据转换

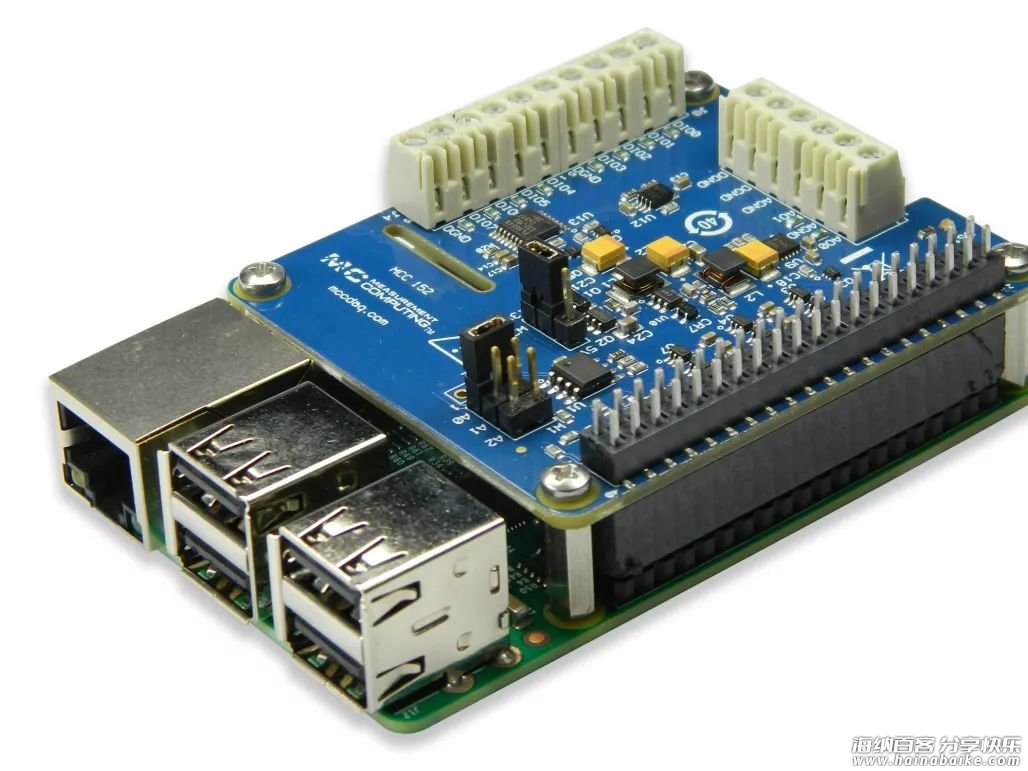

MCC 152 电压信号输出和数字IO HAT 模块（税后售价999元）

• 2路同步12-bit电压输出
• 5mA输出驱动电源
• 摆率 0.8V/µs
• 8路双向数字位
• 5V / 3.3V工作; CMOS输入阈值
• 可编程输入极性
• 螺丝端子连接

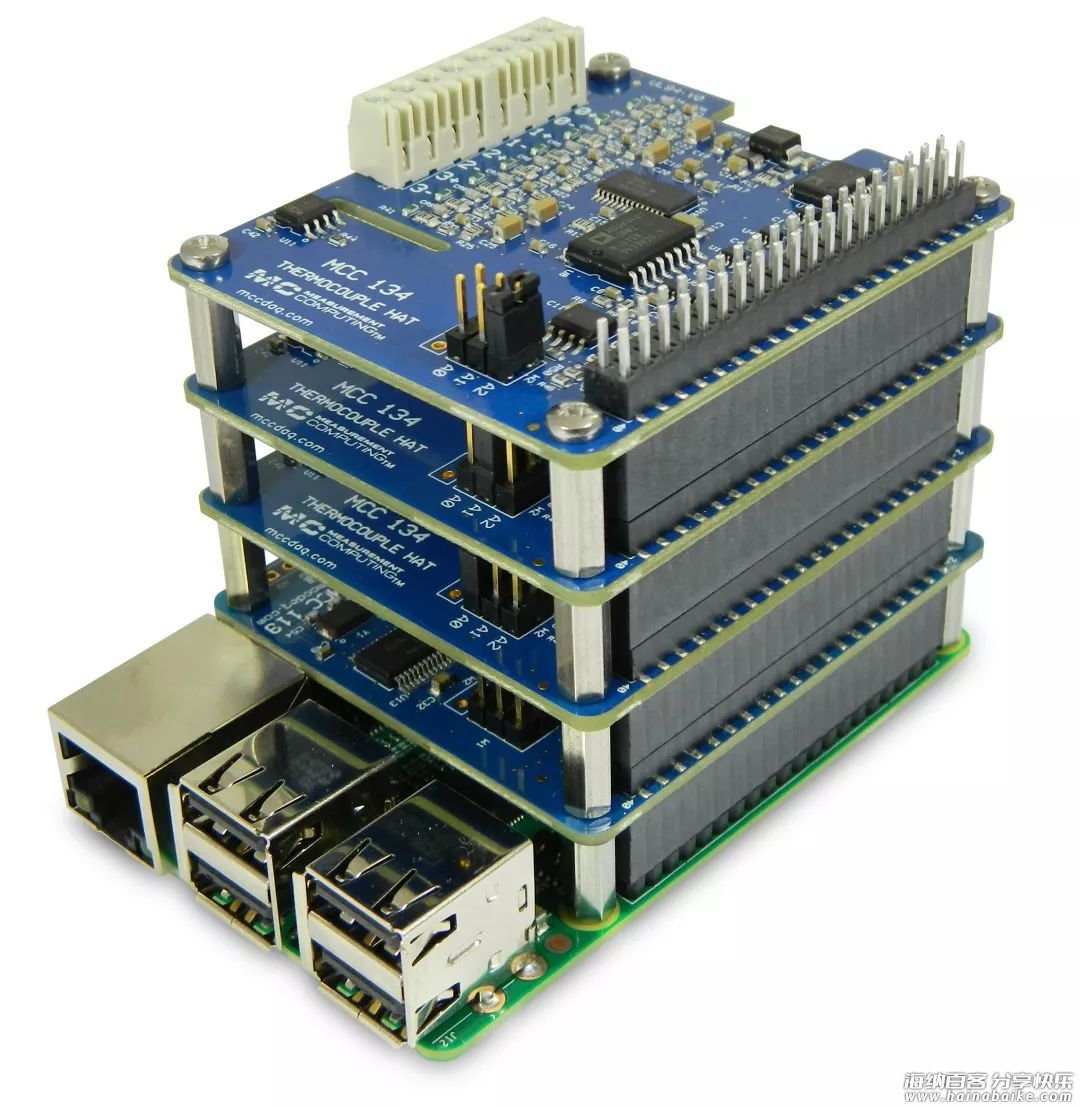

一个树莓派®上最多可安装8个MCC DAQ HATs模块。结合已有的MCC 118，8路通道电压测量HAT和MCC 152电压输出及数字I/O HAT，用户可配置具有模拟输入，输出和数字I/O的多功能，基于树莓派的解决方案。多重HAT可以使用外部时钟和触发作为输入选项，进行同步采集。用户可以混合和搭配堆栈中的MCC HAT。

基于C / C ++®和Python™的MCC DAQ HATs开源命令库可以让用户在Linux系统上开发应用程序。该库可从GitHub下载。同时还提供了全面的API和硬件文档。
