前言

前段时间树莓派（Raspberry Pi）发布了一款新的计算模块 Compute Module 3 (CM3) ，是自 2014 年初代 CM1 后首次更新。CM3 计算模块有两个版本，一个是“标准”的 CM3，另一个则是 CM3 Lite，价格分别为 30 美元和 25 美元，CM3配备了 1.2GHz 的 BCM2837 处理器，1GB RAM 和 4G eMMC 闪存。相比之下，CM3 Lite（CM3L）没有内置闪存，反倒是提供了 SD 卡接口，用户可按需选择 eMMC 或是 SD 卡，这个功能更新满足了不少老用户对闪存扩容的需求。CM3和 CM1 相比，CM3 的 CPU 性能是原来的 10 倍，内存比翻了 1 倍。而且也会和 Raspberry Pi 3 一样，支持 Win 10 的物联网系统（Windows10 IoT Core）。

最近越来越多的玩家购买了CM模块和底板，但是苦于一直不能上手，原因是不会给CM模块烧录系统，网上也少有相关的教程，从今天U大就指导你如果玩转树莓派CM系列。

教程

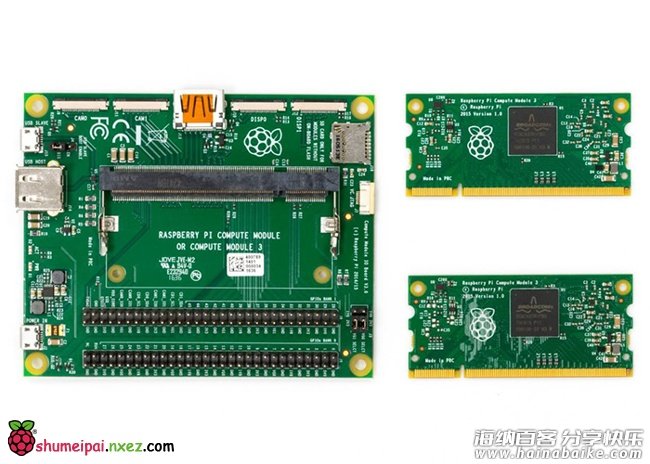

1.首先需要准备好CM模块(CM1/CM3/CM3L)

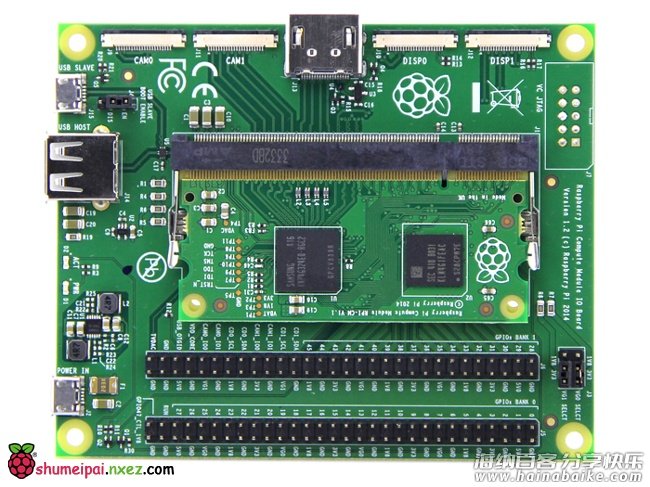

2.准备好CM模块底板

3.下载解压win系统需要的驱动和并安装boot工具（bcm270x-boot-driver，CM-Boot-Installer）

4.将CM模块插上底板，将左上角的跳线帽跳至EN USB BOOT,然后连接USB SLAVE和PC，最后再连接POWER IN电源给底板供电

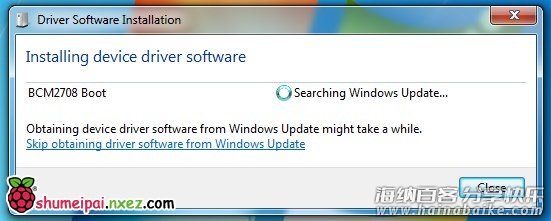

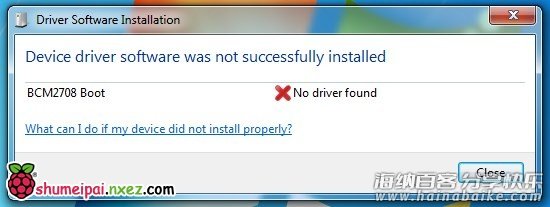

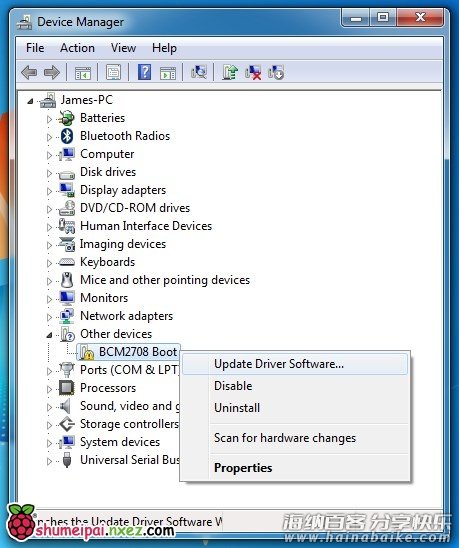

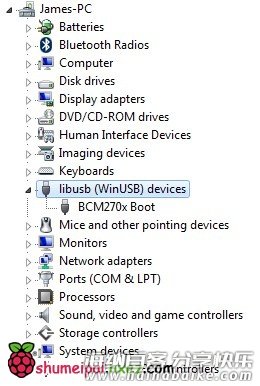

5.WIN系统会提示安装驱动，可以取消自动更新驱动，变成手动更新驱动（bcm270x-boot-driver），直到驱动安装正常如下图

6.运行安装好的boot工具RPiBoot.exe, 这时候CM模块的eMMC就会模拟成内存卡，出现在系统目录下

7.按照通常的TF卡烧录系统的方法，就可以给CM模块的eMMC烧录系统了（TF卡烧录系统方法）

注意：目前CM模块的eMMC只有4G，而官方提供的系统大多都超过4G，烧写时可能会中断并提示空间不够，所以玩家在烧录CM系统时请选择适合4G以下的镜像。
