Arduino具有丰富的外部接口，与树莓派的IO口最大的不同在于Arduino具有模拟输入接口，可以测量IO口上的模拟值。Arduino与Raspberry通过串口（Serial）通信的方案一般有两种，一是通过树莓派GPIO串口通信，第二种是通过USB串口通信。

显然，Arduino与Raspberry通过USB串口不仅稳定，而且不用连接复杂的线缆，本篇文章介绍树莓派如何通过USB串口读取arduino获得传感器的数值。

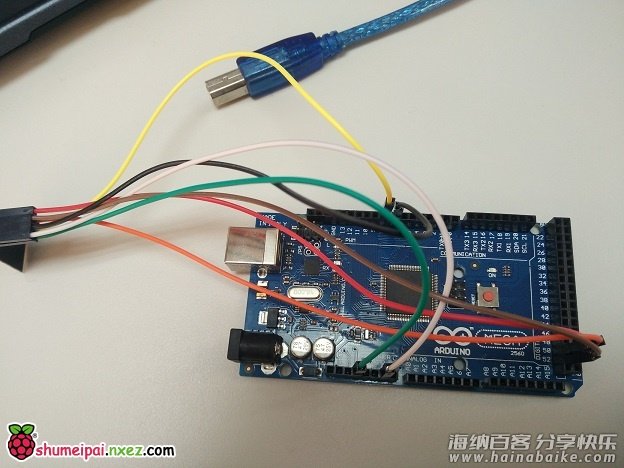

在Arduino上连接DHT11传感器，用来获取当前的温度、湿度值，并通过串口发送出来。

一、Arduino准备

本项目所需的.zip库文件点此下载：dht11

#include <dht11.h>
dht11 DHT;
#define DHT11_PIN 4

void setup(){
    Serial.begin(9600);
    Serial.println("DHT TEST PROGRAM ");
    Serial.print("LIBRARY VERSION: ");
    Serial.println(DHT11LIB_VERSION);
    Serial.println();
    Serial.println("Type,	status,	Humidity (%),	Temperature (C)");
}

void loop(){
    int chk;
    Serial.print("DHT11, 	");
    chk = DHT.read(DHT11_PIN); // READ DATA
    switch (chk){
        case DHTLIB_OK:
        Serial.print("OK,	");
        break;
        case DHTLIB_ERROR_CHECKSUM:
        Serial.print("Checksum error,	");
        break;
        case DHTLIB_ERROR_TIMEOUT:
        Serial.print("Time out error,	");
        break;
        default:
        Serial.print("Unknown error,	");
        break;
   }
    // DISPLAT DATA
    Serial.print(DHT.humidity,1);
    Serial.print(",	");
     Serial.println(DHT.temperature,1);

    delay(1000);
}

将程序编译下载到Arduino中，此时可以从Arduino串口获取传感器测量到的数据。

二、树莓派安装串口调试程序

minicom是linux平台串口调试工具，相当于windows上的串口调试助手，可以用它来读取Arduino通过USB串口发送的传感器数值。
一）minicom安装

sudo apt-get install minicom

二）minicom启动

minicom -b 9600 -D /dev/ttyACM0

-b代表波特率，-D代表端口，/dev/ttyACM0 表示打开与Arduino相连的端口。

三、连接树莓派与Arduino

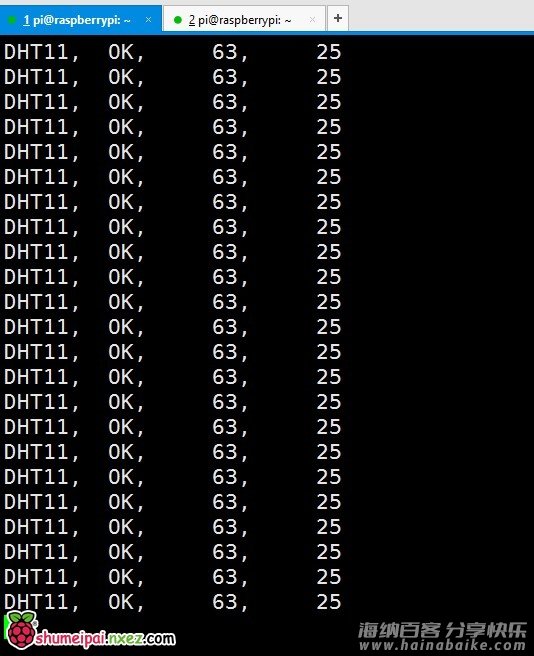

将Arduino通过USB线缆连接到树莓派上，这时就可以在树莓派的终端看到通过串口获得的Arduino数据，数据为所测量到的温度和湿度值。

转载自科技爱好者博客
本文链接地址: 树莓派与arduino串口通信实践 (http://blog.lxx1.com/2622)
