之前我们学会如何通过PWM来控制LED的亮度，这次我们还是利用PWM来控制一个RGB彩色LED灯来显示各种我们想要的颜色。

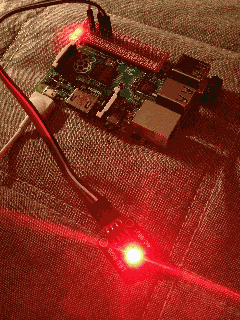

最终效果

硬件

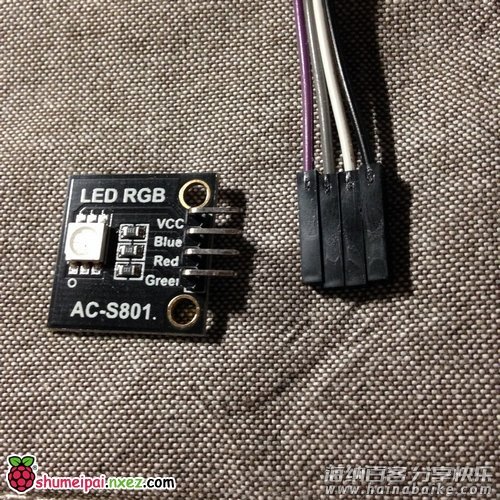

• 彩色RGB二极管。我用的是淘宝买的带4根引脚的S801。你也可以用别的原理都是一样的。
• 杜邦线4条。3根连接红色绿色蓝色，还有一根连接树莓派5V电源引脚。

原理说明

这个RGB彩色LED里其实有3个灯，分别是红灯绿灯和蓝灯。控制这三个灯分别发出不同强度的光，混合起来就能发出各种颜色的光了。 LED灯上的4根引脚分别是VCC，R，G，B。 VCC需要接到电源正极。我们把它连到树莓派的5V引脚上。 R,G,B分别是红绿蓝灯的负极接口。我们把它们连接到树莓派的GPIO口上。 然后跟前一篇一样，使用PWM来控制3个小灯的明暗程度即可混合出各种不同颜色的光。

硬件连接

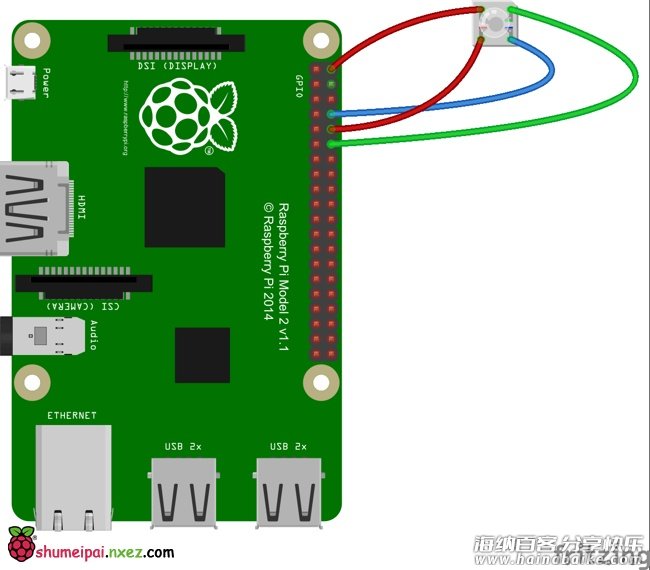

硬件连接图

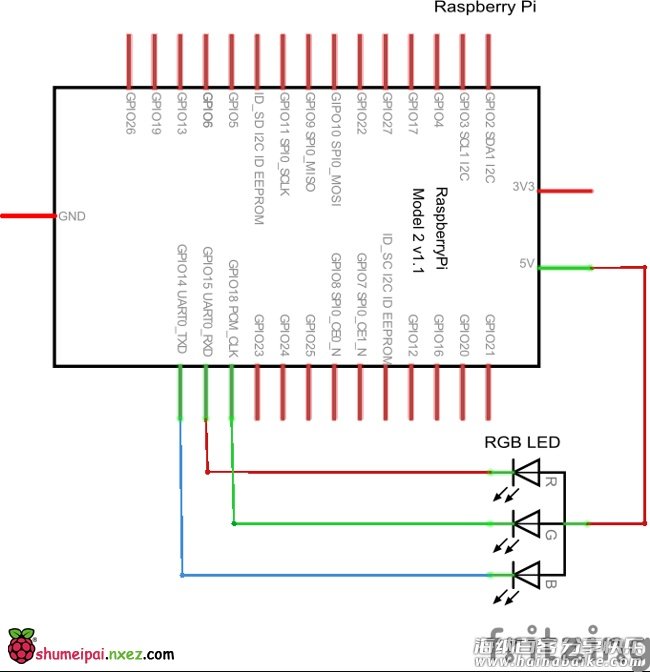

引脚原理图

#!/usr/bin/env python
# encoding: utf-8

import RPi.GPIO
import time

R,G,B=15,18,14

RPi.GPIO.setmode(RPi.GPIO.BCM)

RPi.GPIO.setup(R, RPi.GPIO.OUT)
RPi.GPIO.setup(G, RPi.GPIO.OUT)
RPi.GPIO.setup(B, RPi.GPIO.OUT)

pwmR = RPi.GPIO.PWM(R, 70)
pwmG = RPi.GPIO.PWM(G, 70)
pwmB = RPi.GPIO.PWM(B, 70)

pwmR.start(0)
pwmG.start(0)
pwmB.start(0)

try:

	t = 0.4
	while True:
		# 红色灯全亮，蓝灯，绿灯全暗（红色）
		pwmR.ChangeDutyCycle(0)
		pwmG.ChangeDutyCycle(100)
		pwmB.ChangeDutyCycle(100)
		time.sleep(t)

		# 绿色灯全亮，红灯，蓝灯全暗（绿色）
		pwmR.ChangeDutyCycle(100)
		pwmG.ChangeDutyCycle(0)
		pwmB.ChangeDutyCycle(100)
		time.sleep(t)

		# 蓝色灯全亮，红灯，绿灯全暗（蓝色）
		pwmR.ChangeDutyCycle(100)
		pwmG.ChangeDutyCycle(100)
		pwmB.ChangeDutyCycle(0)
		time.sleep(t)

		# 红灯，绿灯全亮，蓝灯全暗（黄色）
		pwmR.ChangeDutyCycle(0)
		pwmG.ChangeDutyCycle(0)
		pwmB.ChangeDutyCycle(100)
		time.sleep(t)

		# 红灯，蓝灯全亮，绿灯全暗（洋红色）
		pwmR.ChangeDutyCycle(0)
		pwmG.ChangeDutyCycle(100)
		pwmB.ChangeDutyCycle(0)
		time.sleep(t)

		# 绿灯，蓝灯全亮，红灯全暗（青色）
		pwmR.ChangeDutyCycle(100)
		pwmG.ChangeDutyCycle(0)
		pwmB.ChangeDutyCycle(0)
		time.sleep(t)

		# 红灯，绿灯，蓝灯全亮（白色）
		pwmR.ChangeDutyCycle(0)
		pwmG.ChangeDutyCycle(0)
		pwmB.ChangeDutyCycle(0)
		time.sleep(t)

		# 调整红绿蓝LED的各个颜色的亮度组合出各种颜色
		for r in xrange (0, 101, 20):
			pwmR.ChangeDutyCycle(r)
			for g in xrange (0, 101, 20):
				pwmG.ChangeDutyCycle(g)
				for b in xrange (0, 101, 20):
					pwmB.ChangeDutyCycle(b)
					time.sleep(0.01)

except KeyboardInterrupt:
	pass

pwmR.stop()
pwmG.stop()
pwmB.stop()

RPi.GPIO.cleanup()

原文链接 http://blog.mangolovecarrot.net/2015/04/29/raspi-study03/，版权属于：芒果爱吃胡萝卜。
