行车记录仪现在其实也非常的普及了。那么我们就用树莓派自己折腾一个来玩玩。
器材准备：
树莓派x1
GPS串口模块x1
移动电源x1
树莓派屏幕x1

首先我们需要禁止树莓派本身的串口命令行输出。为了不干扰我们的数据传输，所以我们需要禁用它。首先编辑inittab文件

sudo nano /etc/inittab

注释掉这一行：

#Spawn a getty on Raspberry Pi serial lineT0:23:respawn:/sbin/getty -L ttyAMA0 115200 vt100

然后sudo reboot重启树莓派。

这样我们就能使用树莓派本身的串口了。当然如果你不想用本身的串口也可以，你只需要接入一个USB转TTL模块即可。我因为接了屏幕所以串口的IO被挡着了，所以我用的是PL2303的USB转串口模块来进行连接的。USB转串口的设备名是ttyUSB0。
之后，连接GPS模块到树莓派上，GPS的TX和树莓派的RX连接，RX和TX连接，然后VCC接5V，GND接GND。这样就完成了树莓派和GPS的连接。
之后我们要对GPS的数据进行分析。
我们主要对$GPGGA和$GPVTG这2个开头的数据进行分析。

首先
$GPGGA【Global Positioning System Fix Data（GGA）GPS定位信息】包含了位置、高度、和卫星数量；
$GPVTG【Track Made Good and Ground Speed（VTG）地面速度信息】则包含了航向和速度的信息。
在连接好GPS后，把设备放在空旷的地方等待几分钟GPS模块就可以搜索到卫星进行定位了。然后我们在树莓派上利用microcom命令获取串口信息，把信息保存到一个临时文件里，然后用脚本程序去分析它。

我们可以利用下面的命令一直记录我们的航行日志：

microcom -p /dev/ttyUSB0 -s 9600 > /tmp/gps.log

这样，GPS的所有信息都会被记录到gps.log文件里，注意这里的tmp是临时目录，一旦断电就会丢失数据，所以如果记录完需要断电记得要先把这个文件移到其他位置去。

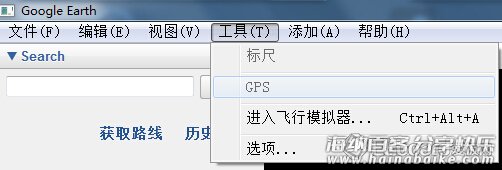

最后我们可以把这个gps.log文件在电脑上用谷歌地球打开，然后使用工具》GPS来导入log文件。这样就能看到我们的整个航线了。
