MAKER:陳亮／译：趣无尽 Cherry（转载请注明出处）

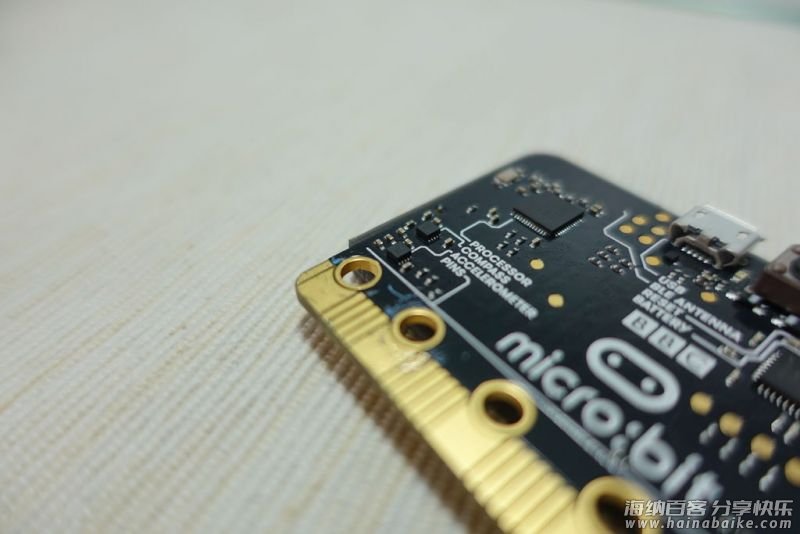

micro:bit 主板上集成了电子罗盘模块，本期教程教大家如何使用 micro:bit 制作一个指南针。这个项目十分的简单，入手 micro:bit 的初学者可以跑跑这个项目。

材料清单

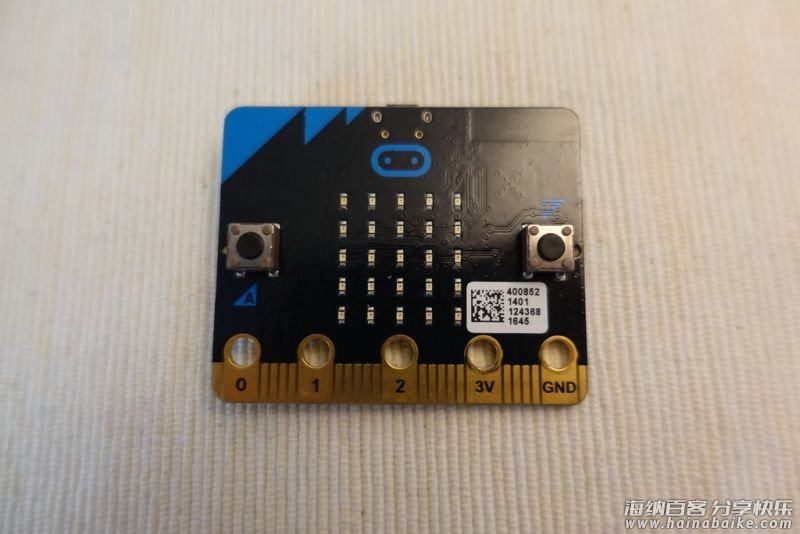

micro:bit ×1

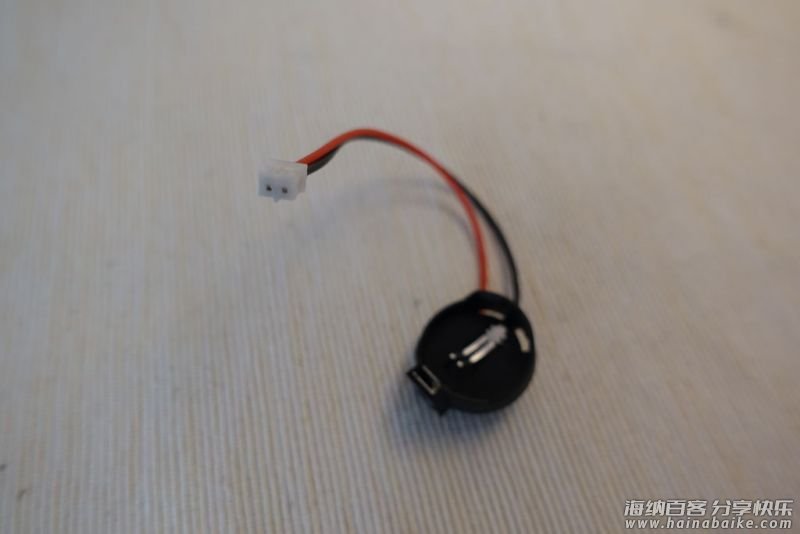

3V电池插座（带JST连接器）×1
CR2032 AAA ×2
CR2032 AA ×2

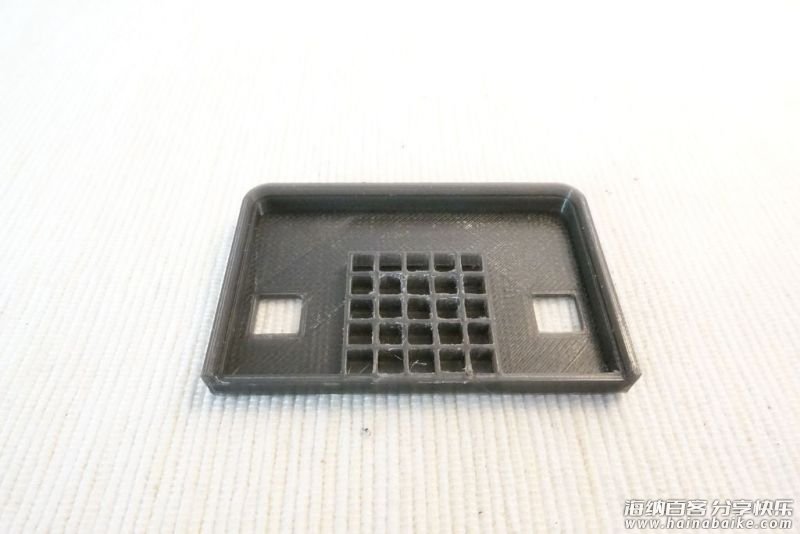

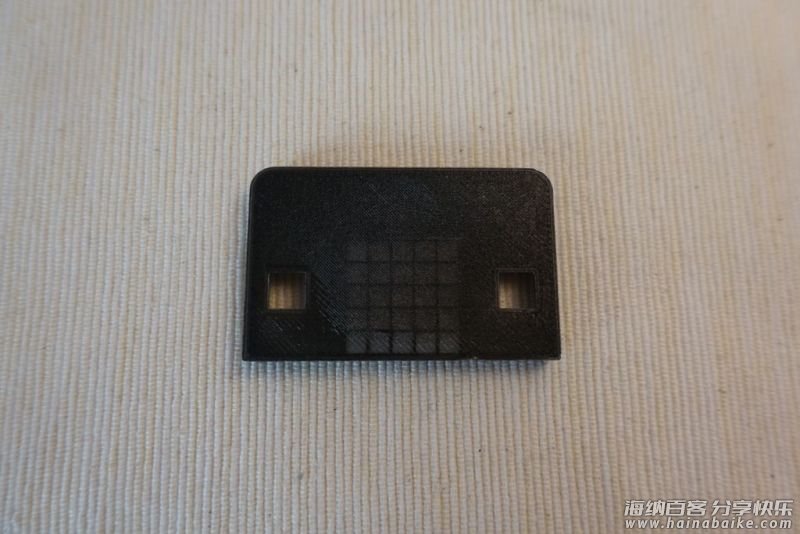

3D 打印外壳（可选）

打印一款合适的外壳。3D 模型可在项目文件库中下载：
https://make.quwj.com/project/111

电子指南针

1、输入：

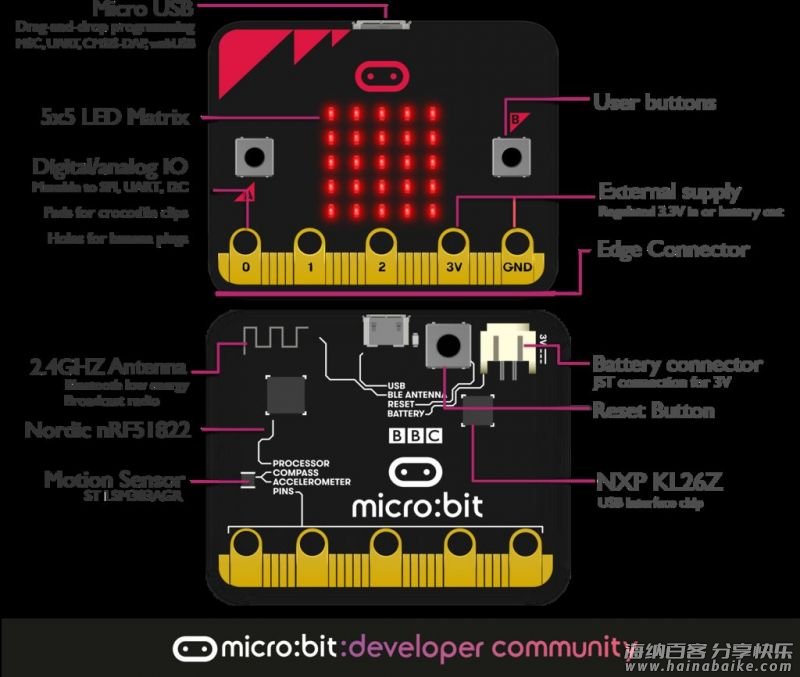

micro:bit 有一个磁场传感器，就像一个普通的罗盘指针感知地球内部产生的磁场。micro:bit library 库可以将传感器的信息转换成 360 度的数值（相对于北方）。
2、输出：

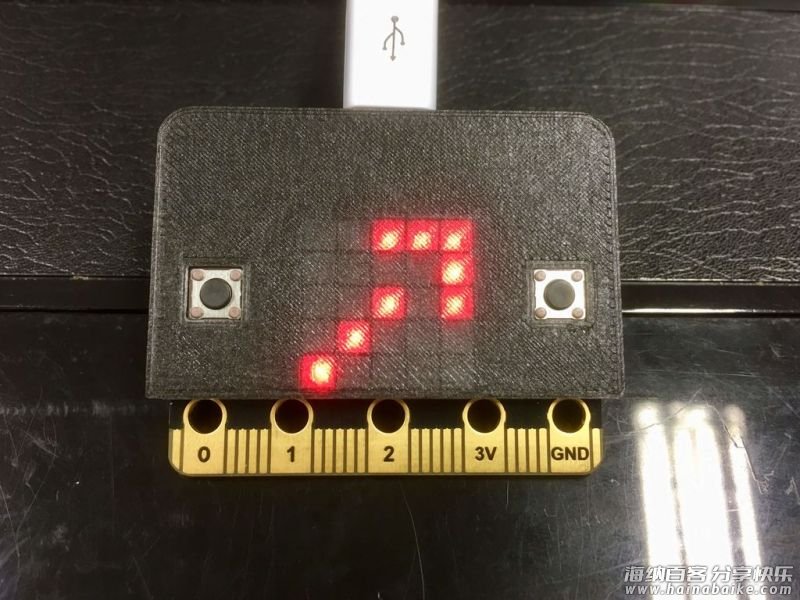

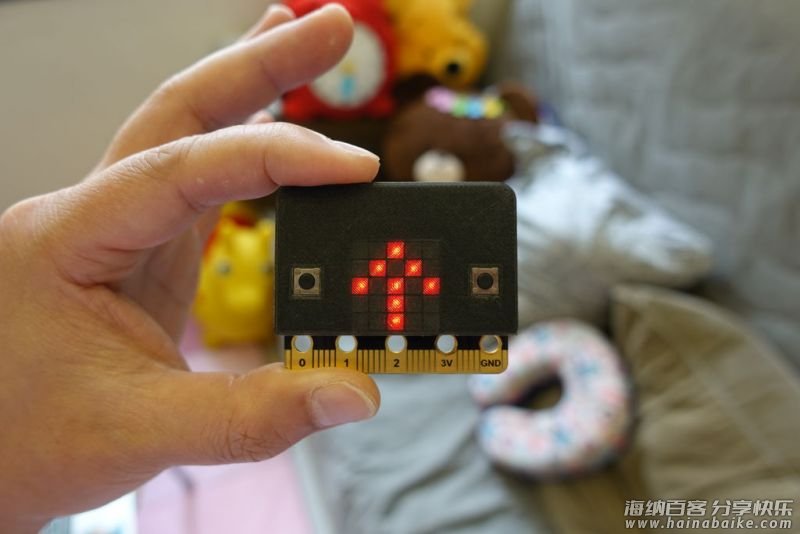

micro:bit 有一个 5×5 LED 矩阵，可以用来显示 8 个方向。(北，东北，东，东南，南，西南，西，西北)
参考地址：
https://tech.microbit.org/hardware/

关于磁场的方向的注意事项

请注意，磁场传感器和 LED 安装在 PCB 的不同方向。当你看向 LED 那一面的时候，磁场的方向显示就翻转了。或者你可以从北方开始逆时针方向处理读数。

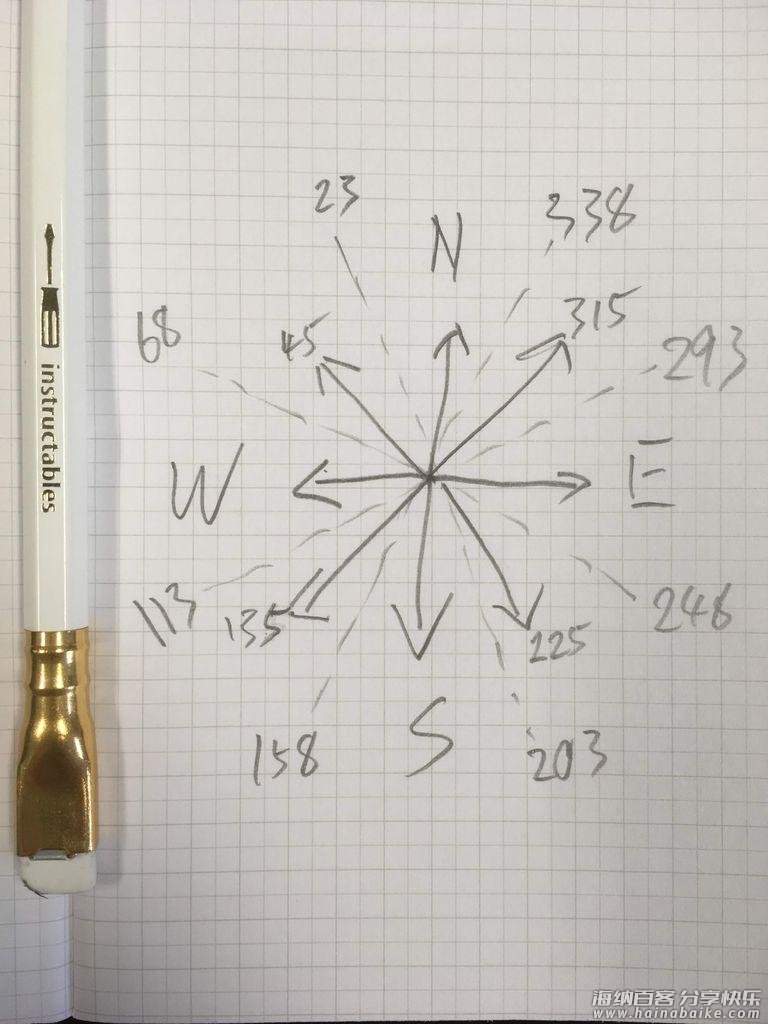

角度值的设置

输入是 360 度的值转换为输出的八个方向，以下是角度值的设置。

 23 -  68 NW
 68 - 113 West
113 - 158 SW
158 - 203 South
203 - 248 SE
248 - 293 East
293 - 338 NE
Others    North

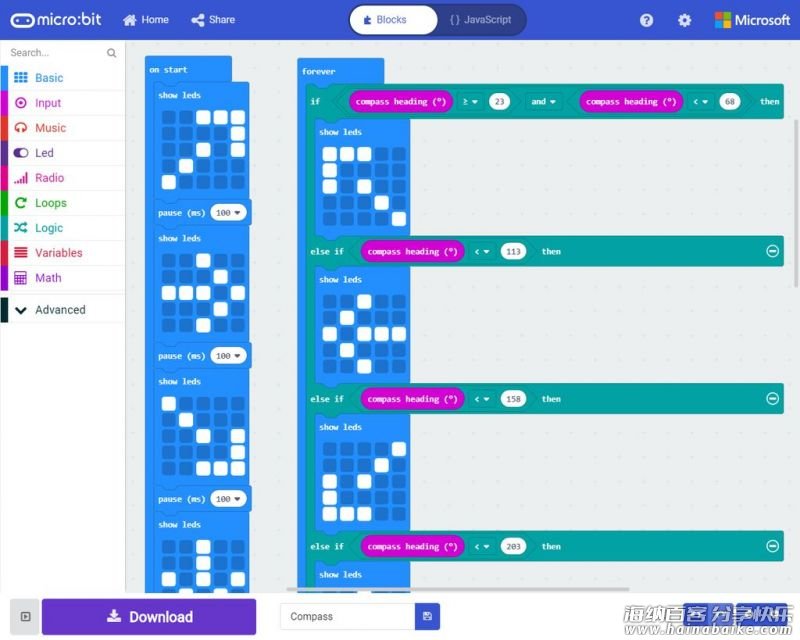

编程

在线模拟链接请点击：
https://makecode.microbit.org/_RfA4jH2Rae78
下载非常简单，直接将 HEX 文件复制到 micro:bit 后就可以跑起来。
如果你对 micro:bit 不熟悉，你可以在官方网站下载新手指南。请点击：
https://microbit.org/guide/quick/

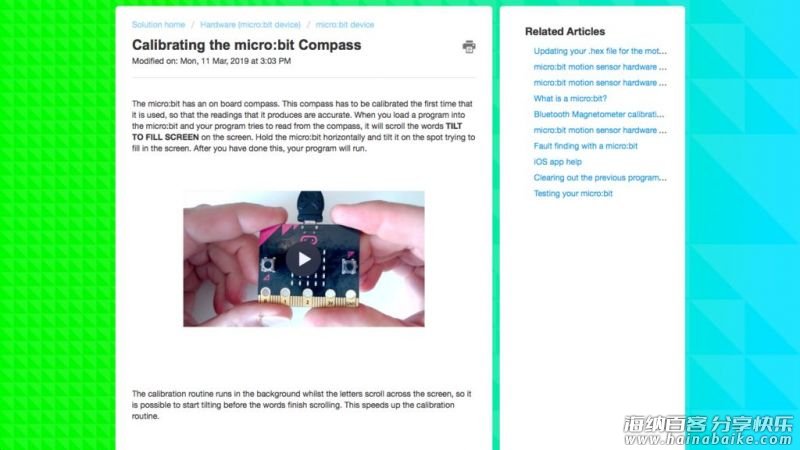

校准 micro:bit 指南针

如果你是首次使用 micro:bit 磁场传感器，LED 矩阵的图案将显示“TILT TO FILL SCREEN”。
请点击以下链接，查看视频帮助校准 micro:bit 电子指南针。
https://support.microbit.org/support/solutions/articles/19000008874-calibrating-the-micro-bit-compass
