TFT 触控屏 + ESP8266 制造天气时钟

吃瓜阿阳 2022-11-07 13:49:16

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

MAKER: opengreenenergy／译：趣无尽（转载请注明出处）

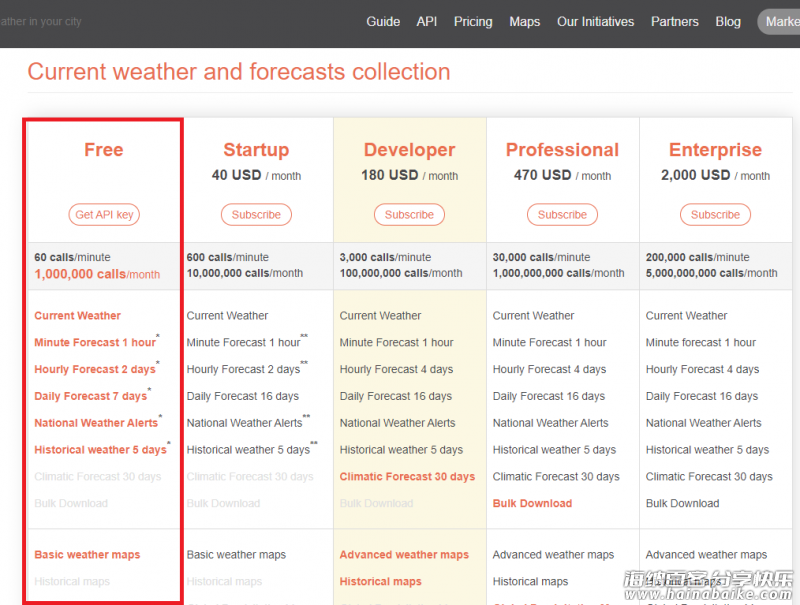

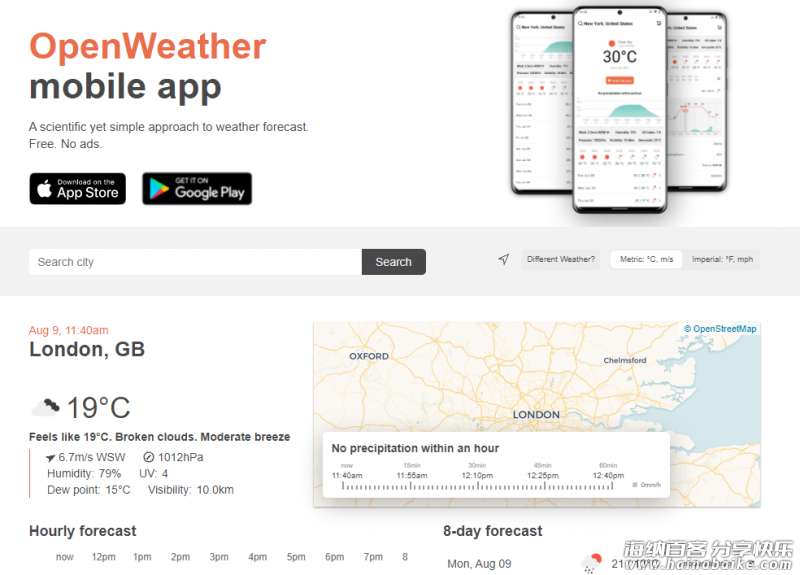

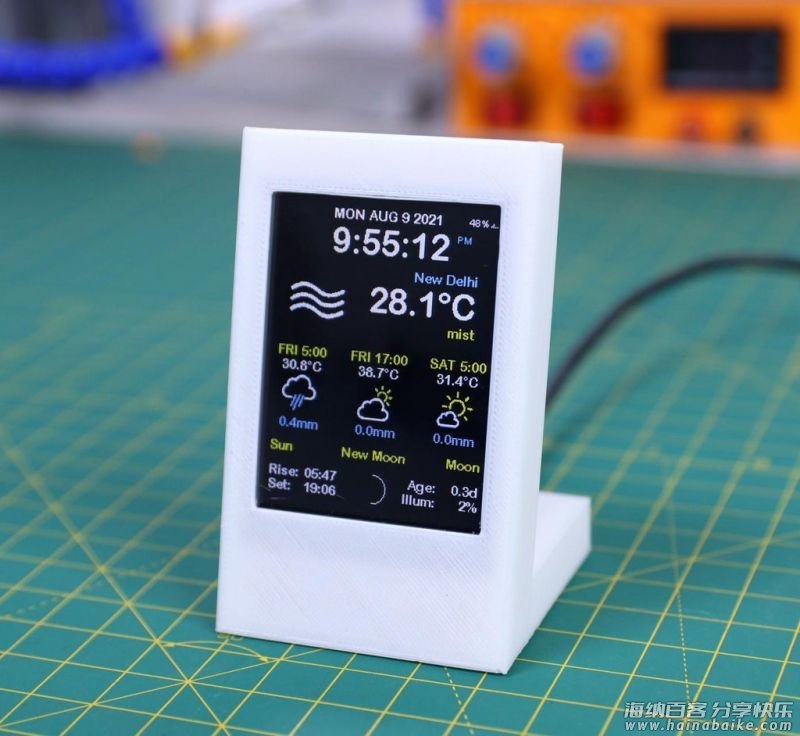

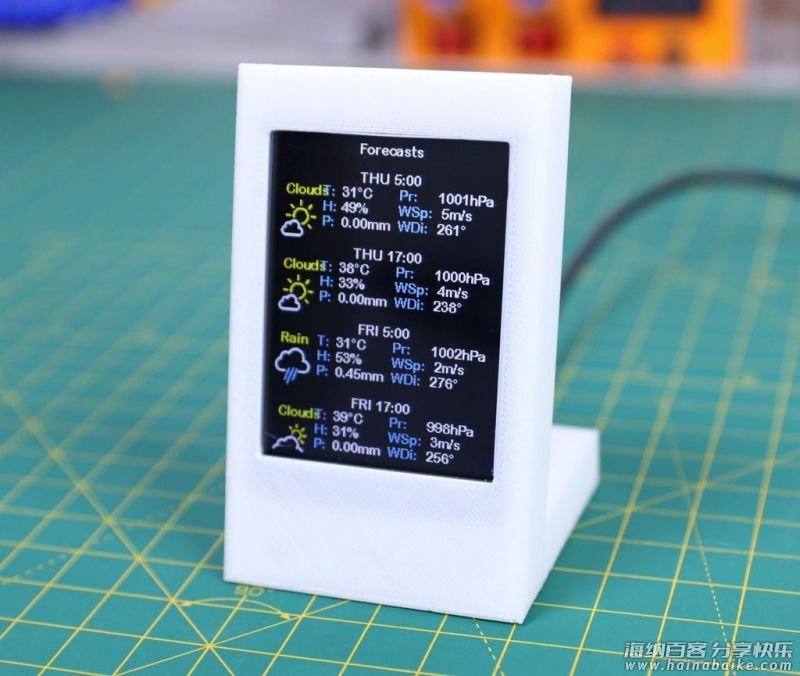

继「DIY 一台小方屏来显示树莓派信息」和「基于 ESP32 制造系统监控屏」之后，本期我们再介绍一款桌面显示屏摆件项目。使用 ESP8266 和 2.8 英寸触摸屏来制作显示器，通过无线网络从网站 openweathermap.org 上获取本地的天气信息，最后呈现在显示器上。

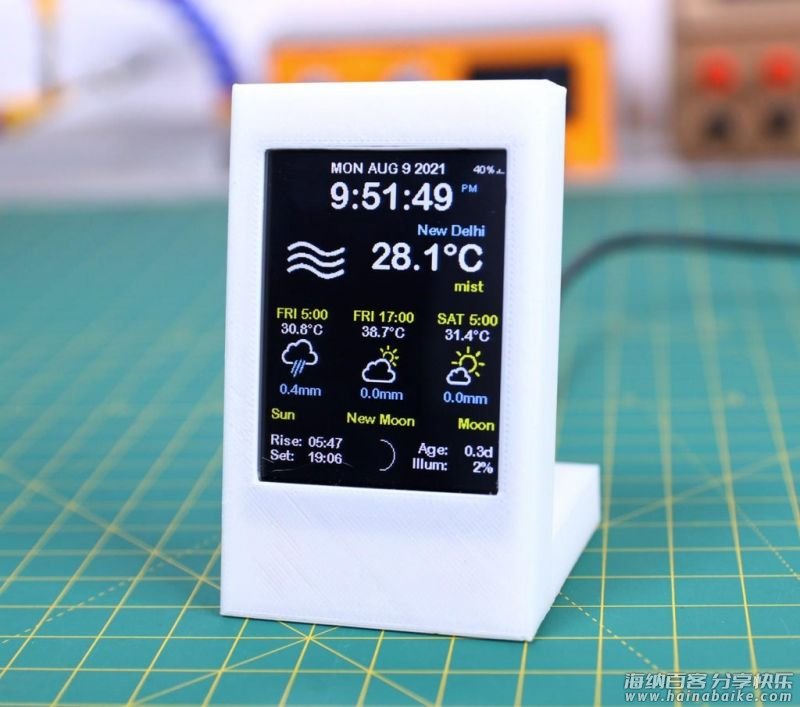

显示内容包括：
1、时间与日期。
2、详细的天气信息，如温度、压力、湿度和降雨量等。

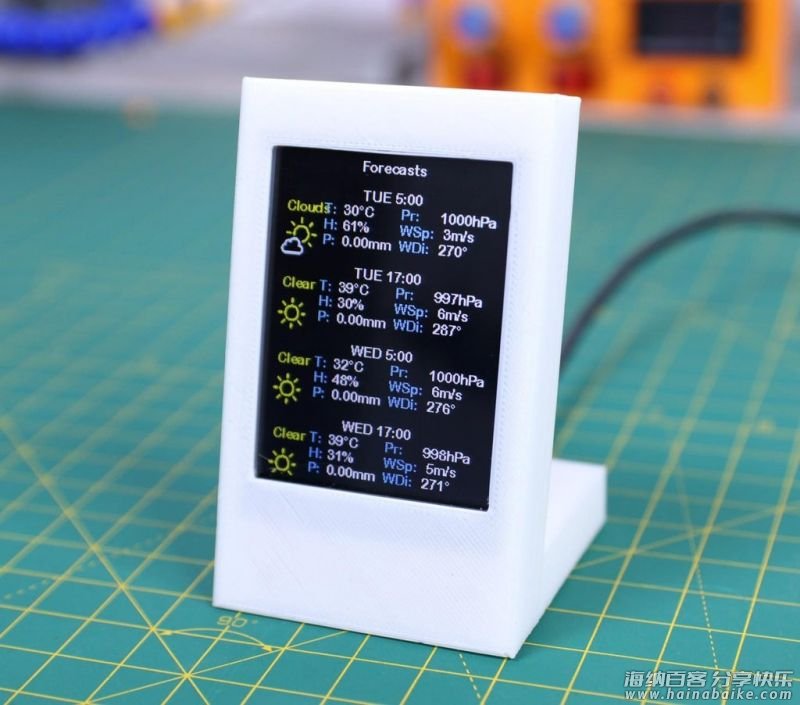

3、未来 7 天天气预测。

https://www.bilibili.com/video/BV12q4y1u7G7

组件清单

Wemos D1 Mini Pro X 1
2.8″ 触屏显示屏 X 1
30 AWG 电线 X 若干
USB 数据线 X 1
1.75mm 白色 PLA 3D 打印耗材 X 若干
3D 打印机 X 1
烙铁 X 1
电线钳 X 1
剥线钳 X 1

准备线材并焊接

由于显示屏的外壳比较小巧、空间紧凑，Wemos 板和连接线都需要放置在里面，所以要提前处理好所有的线且要长度合适。最后，我选择 30 AWG 的单股线。

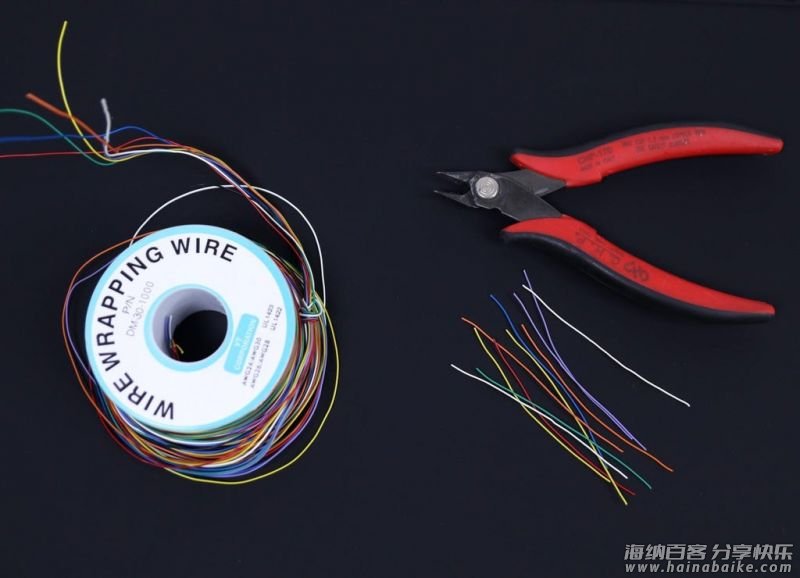

如图所示，使用钳子切割成 14 根等长的电线，然后使用剥线钳剥去电线的绝缘层。

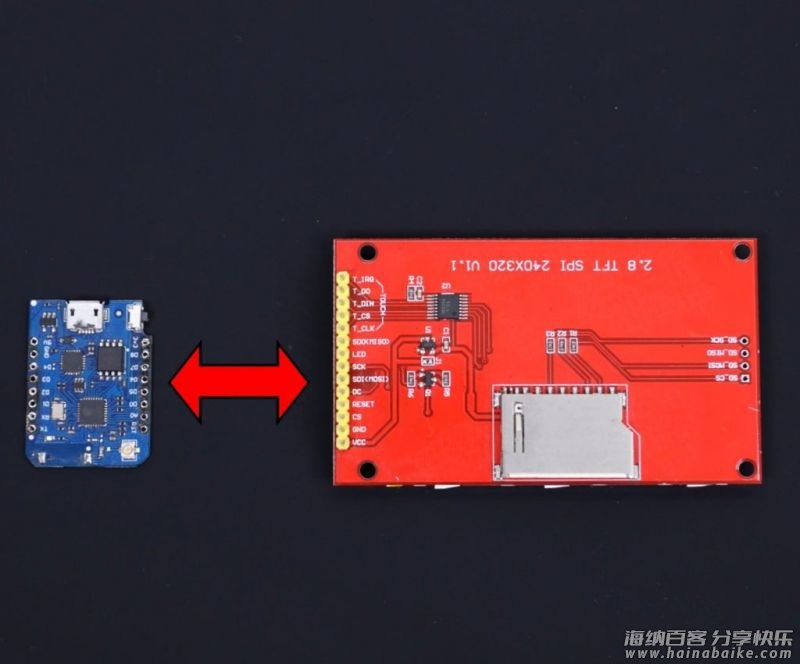

如图所示，TFT 显示器有预留的可焊接的直头排针，可将其安装到面包板或任何其他开发板上。

有两种焊接的方式可供参考：
1、将排针从 PCB 上拆下，然后将电线直接焊接上去。
2、直接焊接到排针上。

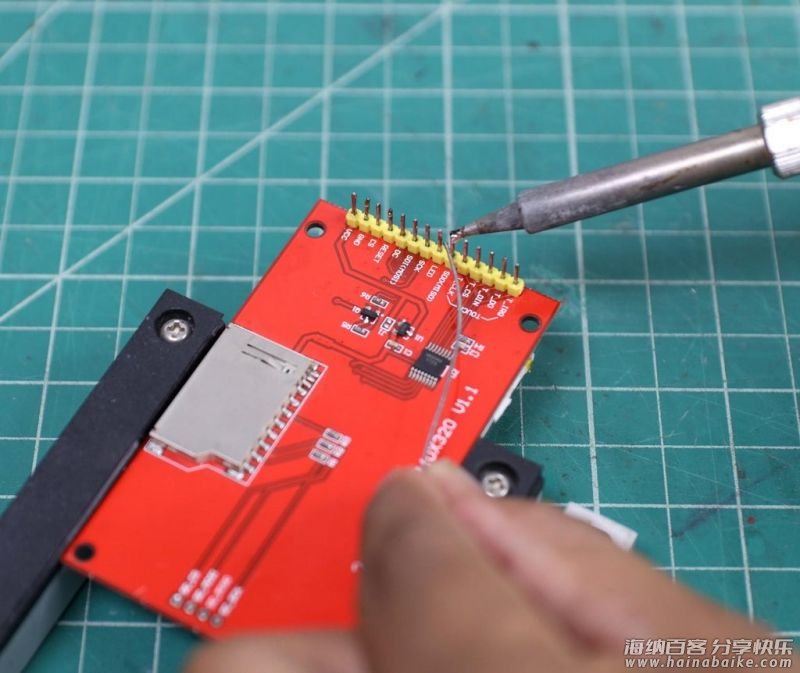

我更喜欢第二种焊接方式，它会更容易且不需要技巧。在焊接之前，在所有引脚上涂抹少量的助焊剂，然后在烙铁的前端使用少量焊料对排针进行镀锡。镀锡是非常必需的，因为它可以使焊接过程更容易并且导线和引脚之间更牢固。

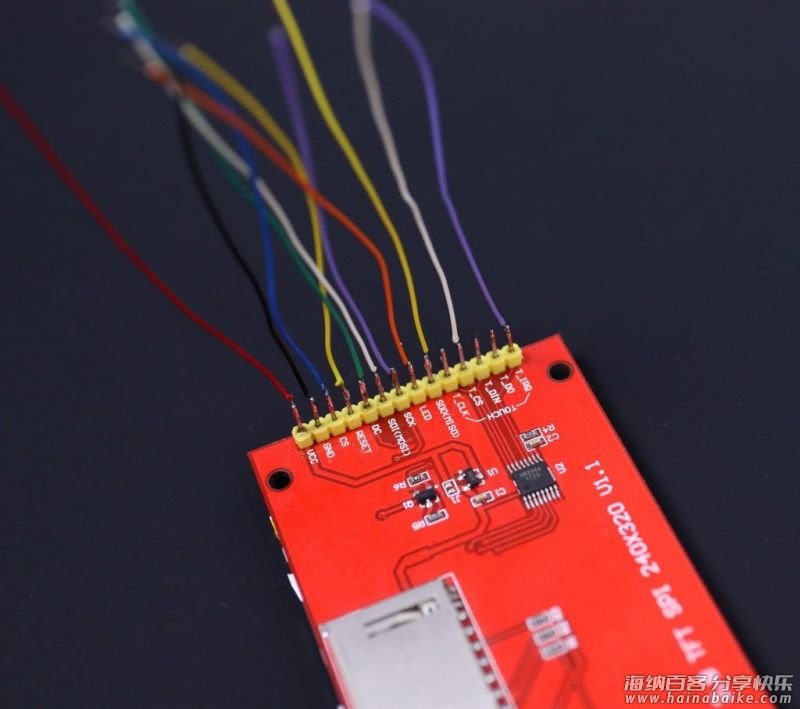

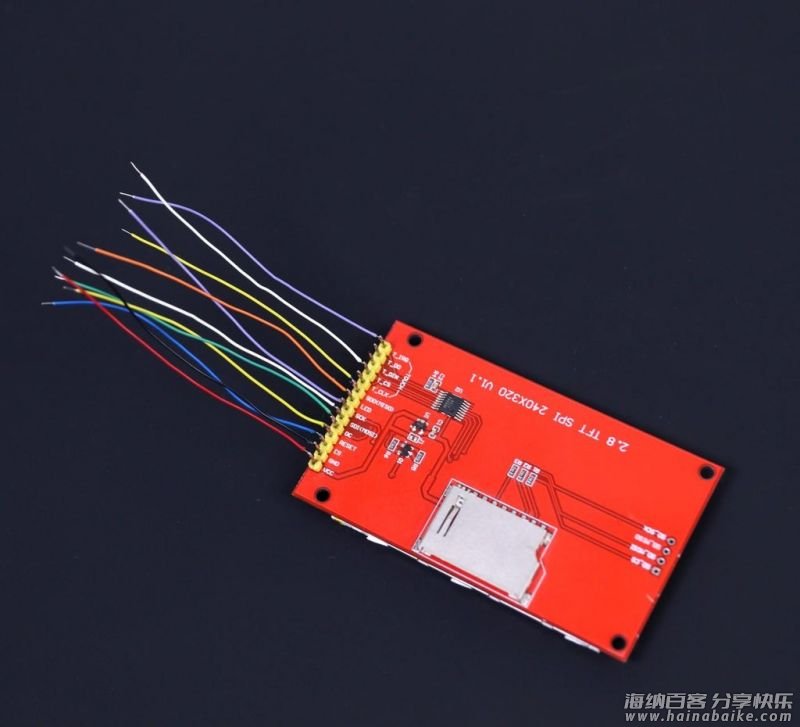

如图所示，将电线焊接到所有引脚。

3D 打印

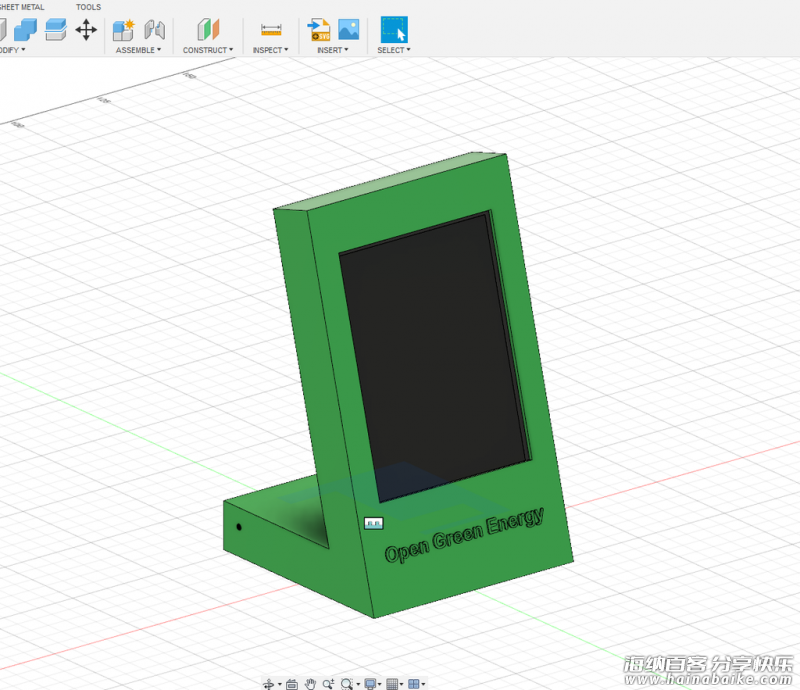

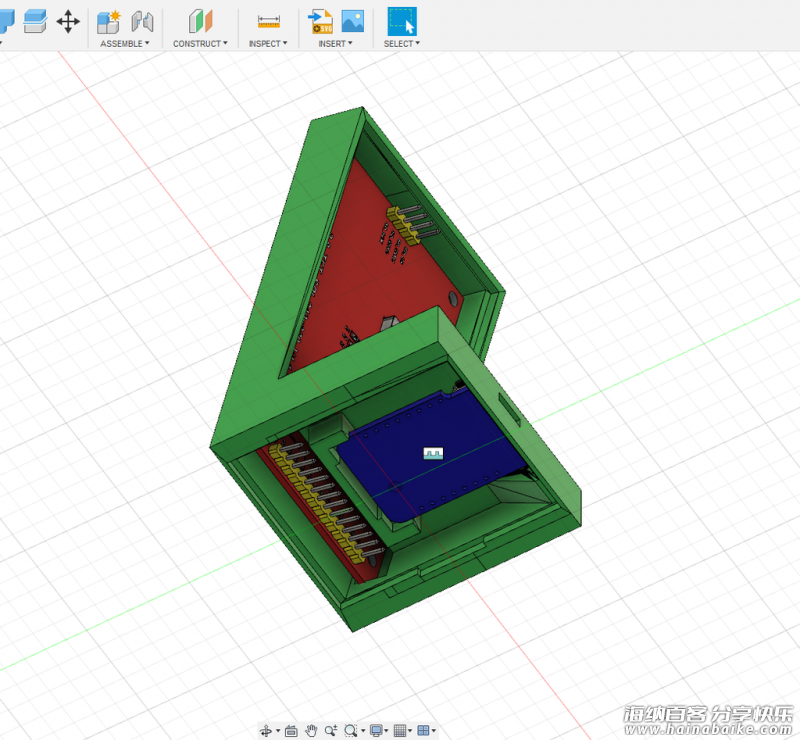

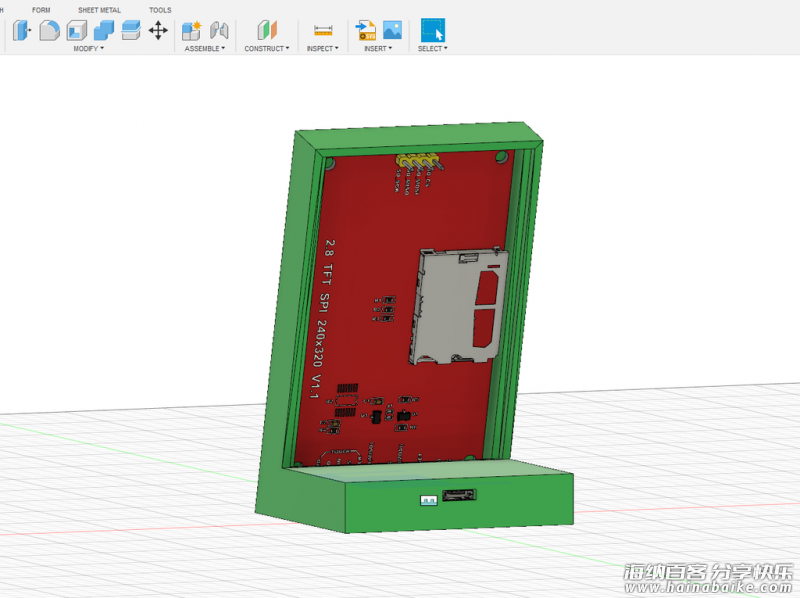

我参考了 Thingiverse 中一个模型，然后在 Autodesk Fusion 360 中修改外壳。所有部件的尺寸均由游标卡尺测量，与设计过程中的尺寸保持一致。

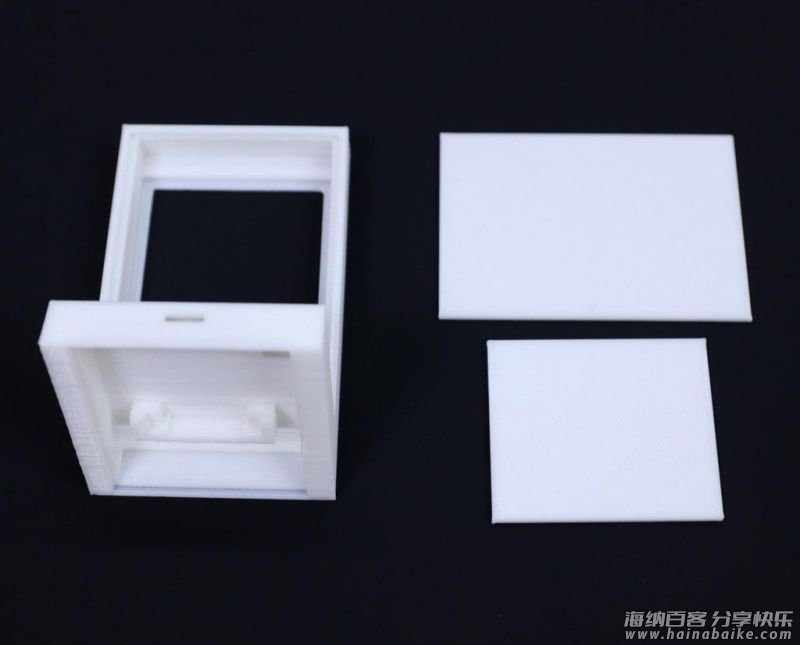

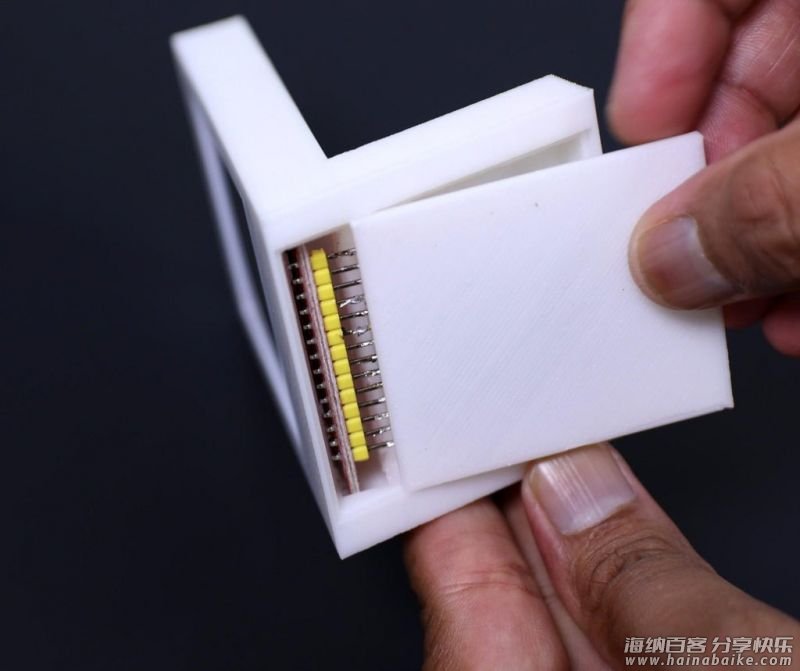

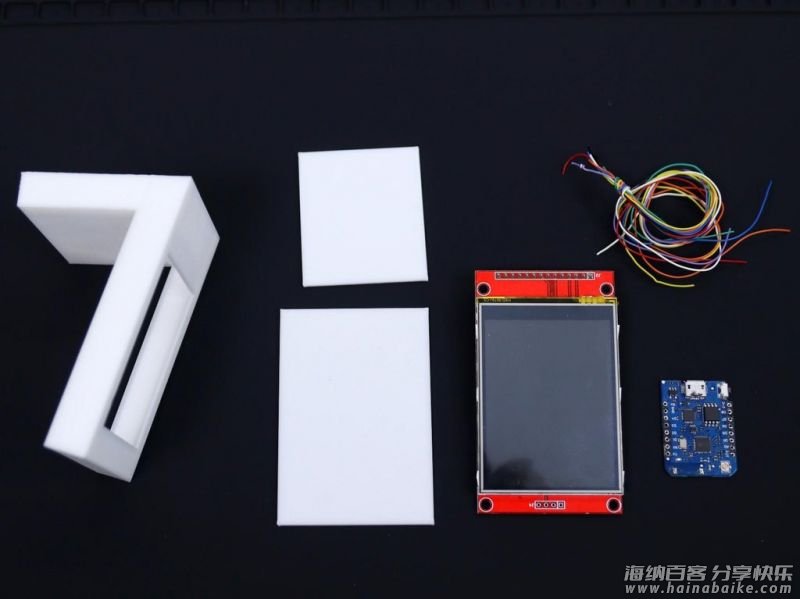

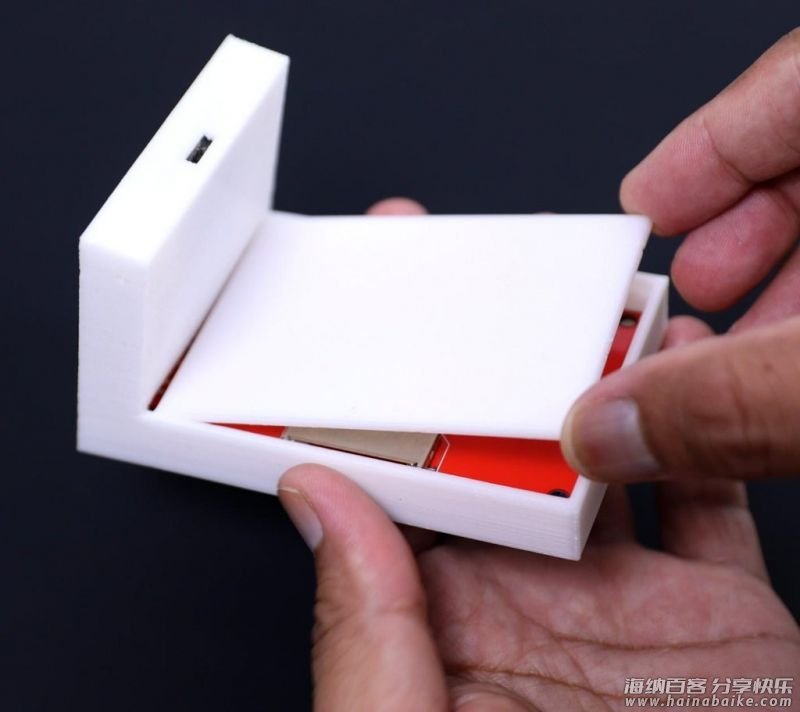

外壳包括以下几个部分：外壳、后盖以及底盖。

3D 打印的设置为：
打印速度：60mm/秒
层高厚度：0.2mm
填充密度：20%
挤出机温度：210℃
床温：60℃

3D 打印文件可在本项目文件库中下载：
https://make.quwj.com/project/408

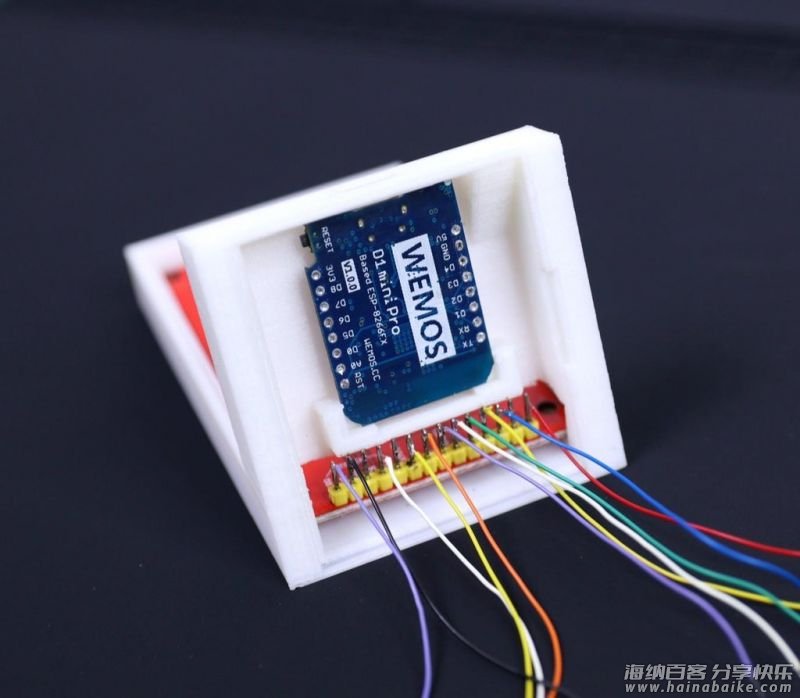

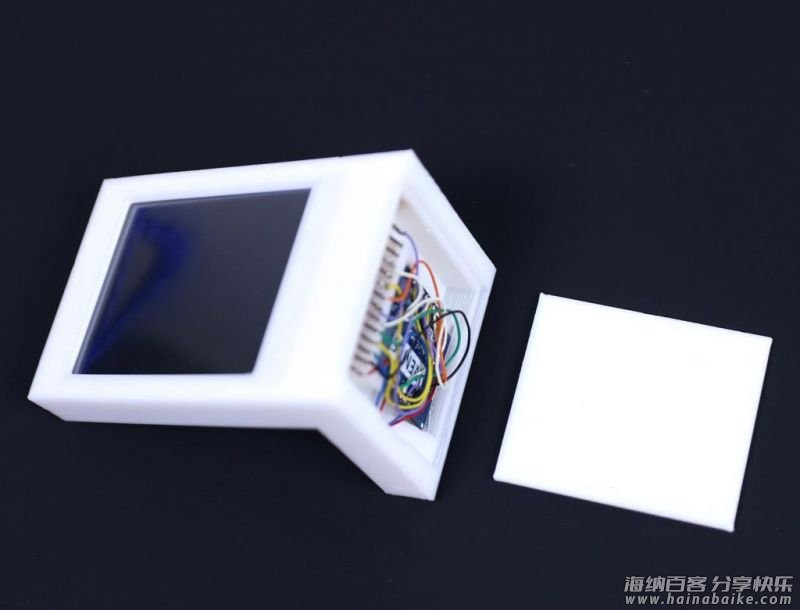

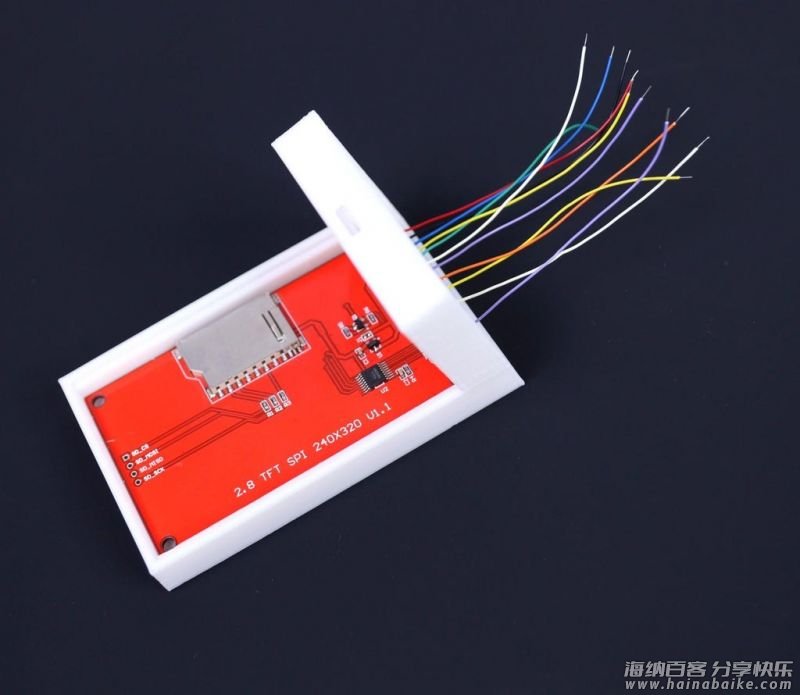

安装显示屏

显示器有两种安装方式：
1、将显示屏放置到外壳中后再与 Wemos 板接线。

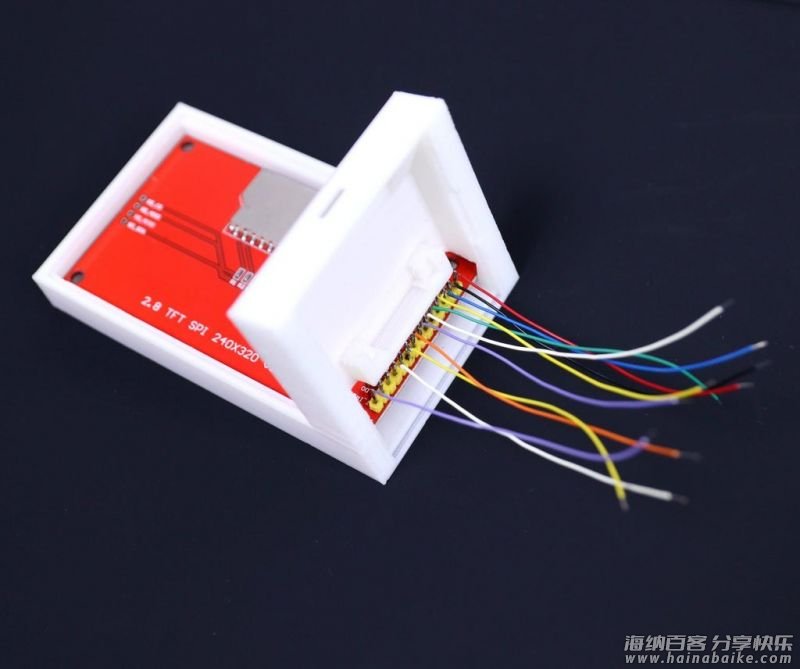

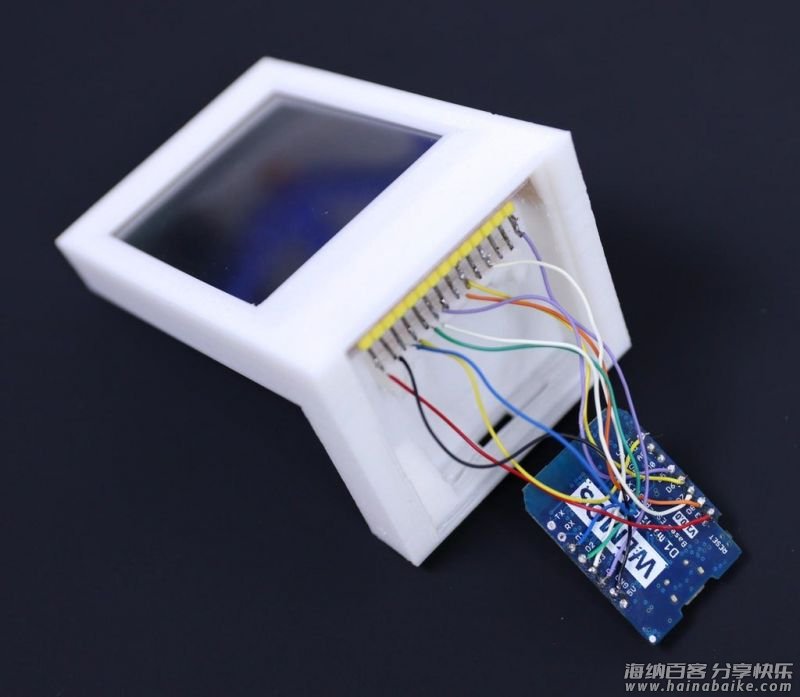

2、将显示器与 Wemos 板线接好后再安装到外壳中。

我选择第二种方式安装显示器。

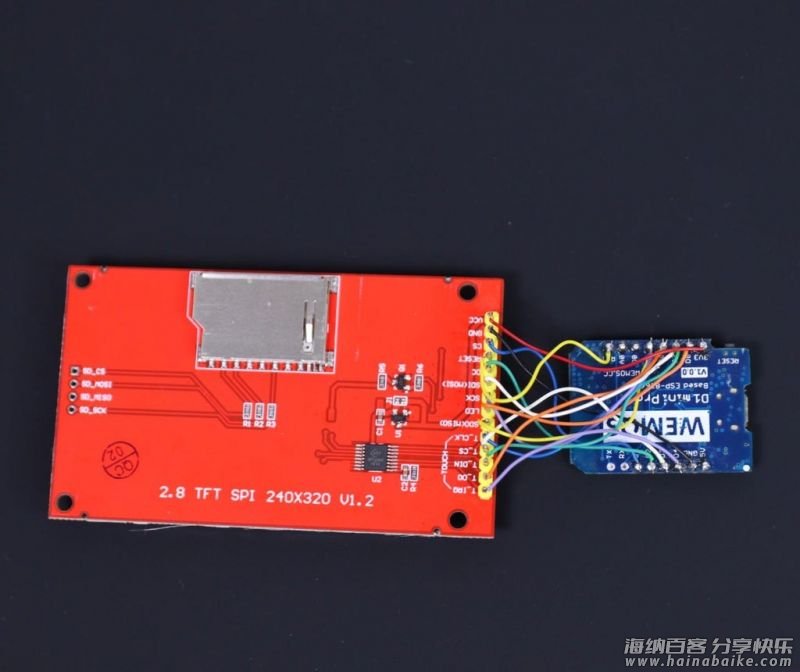

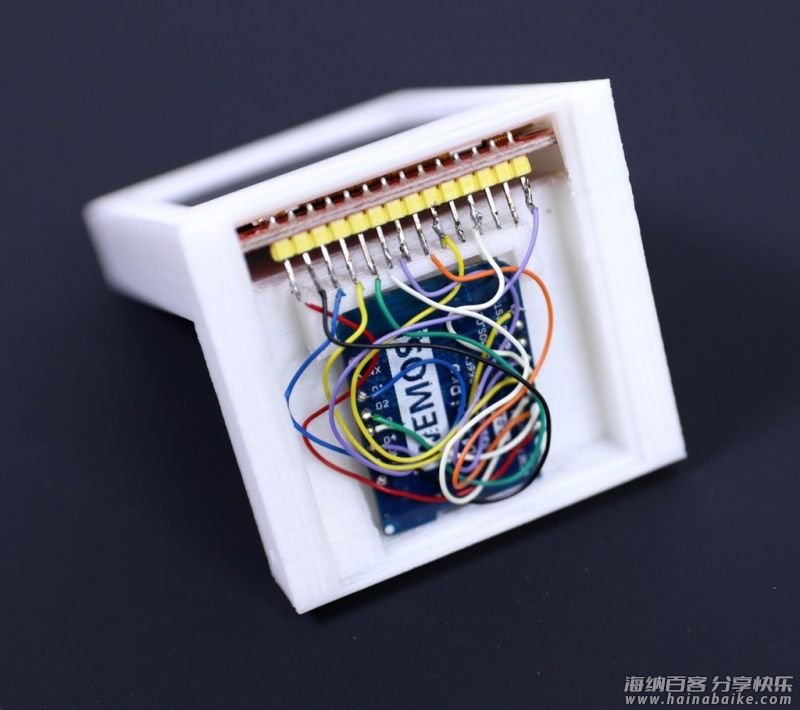

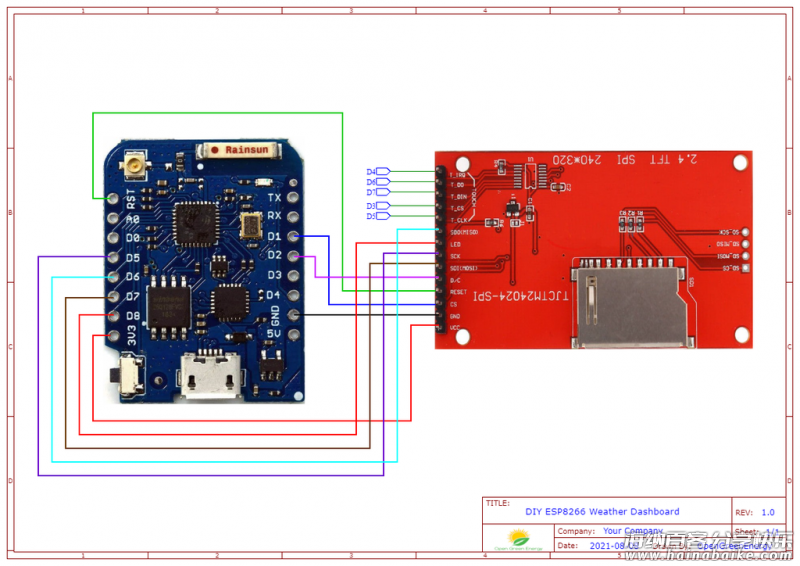

如图所示，按照原理图将 TFT 显示模块 (ILI9341) 的引脚与 Wemos 引脚相连。

引脚接线方式如下：
TFT 显示->Wemos (ESP8266)
VIN -> 3.3V
GND -> GND
CS -> D1
RESET -> RST
DC -> D2
SDI -> D7
SCK -> D5
LED -> D8
SDO -> D6
T_CLK -> D5
T_CS -> D3
T_DIN -> D7
T_DO -> D6
T_IRQ -> D4

下载原理图，然后打印出来以便焊接时查看，这样会比较节约时间。焊接时要注意引脚焊接正确，错误的焊接会损坏显示模块或 Wemos 板。焊接时要十分的小心。

原理图可在本项目文件库中下载：
https://make.quwj.com/project/408

准备 ESP8266 开发环境

ESP8266 模块中不包含 Arduino IDE，需要先安装。
操作如下：

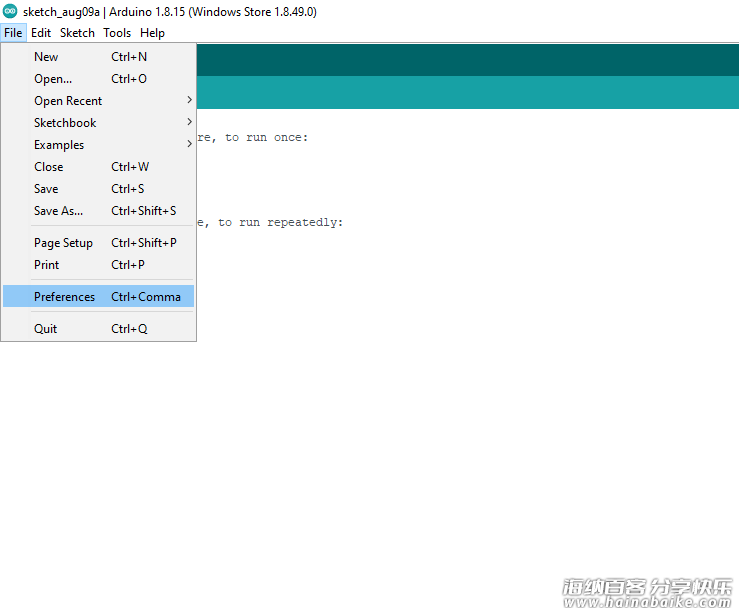

1、启动 Arduino IDE 并打开 Preferences 窗口。

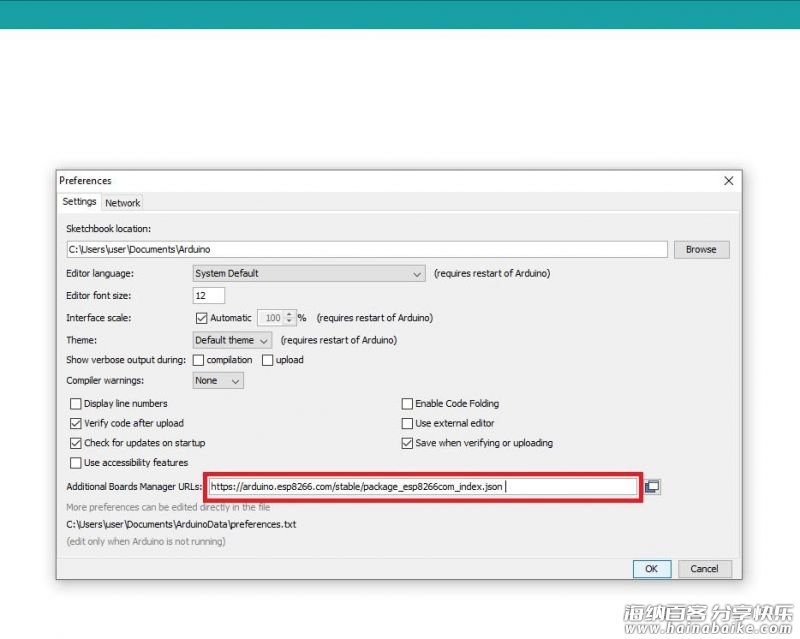

2、在 Arduino IDE 的 File > Preferences > Additional Boards Manager URLs 字段中输入：
https://arduino.esp8266.com/stable/package_esp8266com_index.json

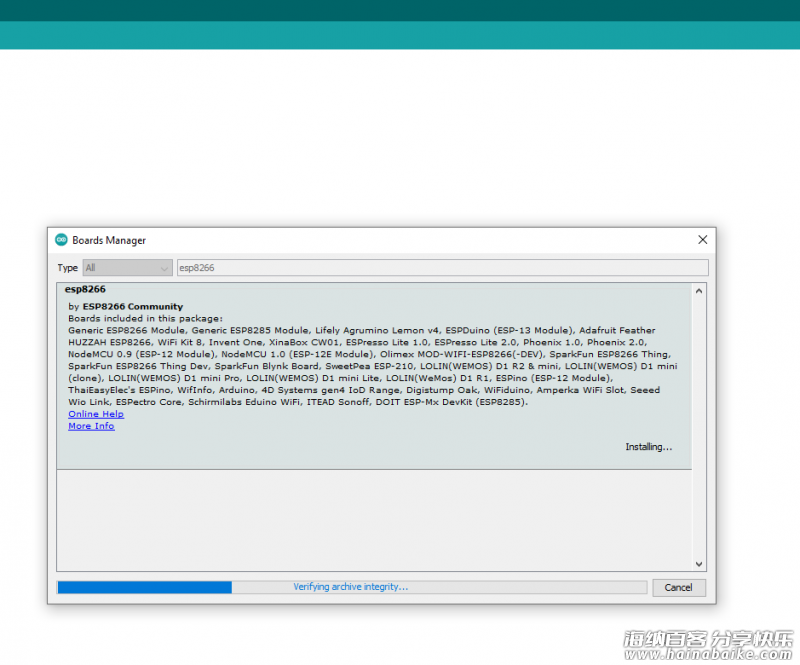

3、使用 OK 按钮关闭窗口。从 Tools > Board menu 中打开开发板管理器，然后选择正确的 ESP8266 开发板。
4、选择 LOLIN(WEMOS) D1 R2 & mini。将 CPU 频率设置为 80MHz，Flash Size 设置为 “4MB (FS:3MB OTA:~512KB)”以及 COM 端口。
