MAKER: lonesoulsurfer／译：趣无尽 相逢已是初识（转载请注明出处）

这是一台会随着环境声音变化而闪动的灯，效果动感十足。摆放在桌面或挂在墙壁上，马上就成了氛围制造利器。

制作过程并不复杂，所有的设计文件都开源了。如果你对此有兴趣，可以自己改造一台哦。

材料清单

LED 板和组件
LED 电路板。包括：主板和扩展板。
4017 IC 芯片 x 2
IC 插座 x 2
20k 电阻 x 2
100R 电阻 x 1
2M 电阻器 x 1
BC547 晶体管 x 1
100nf 电容器 x 1
电容型麦克风 x 1
直角公排针 x 1
直角母排针 x 1
LED x N （选择你喜欢的颜色与光图案排布方式即可）
普通 LED（各色）
散光 LED（各式）

音频模块
电路板或模块（自制或成品音频模块）
386 IC 芯片 x 1
10uf 电容 x 2
220uf 电容 x 1

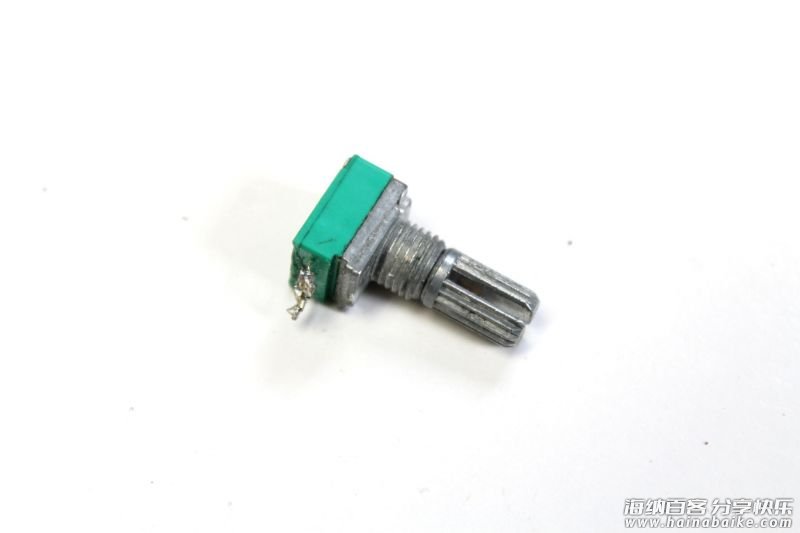

5K（或10K）电位器 x 1
音频插座 x 2

其他部分
SPDT 单刀双掷开关 x 2
导线 x N
锅旋钮 x 1
乳白色的亚克力扩散板 x 1
硬木边缘板 40mm x 8mm（一米左右的长度）
3毫米厚的木板 x 1
手机或锂电池 x 1
充电和稳压器模块 x 1

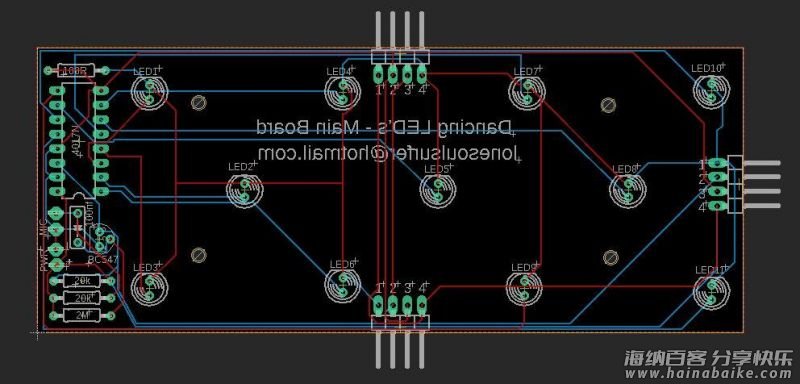

原理图和 PCB

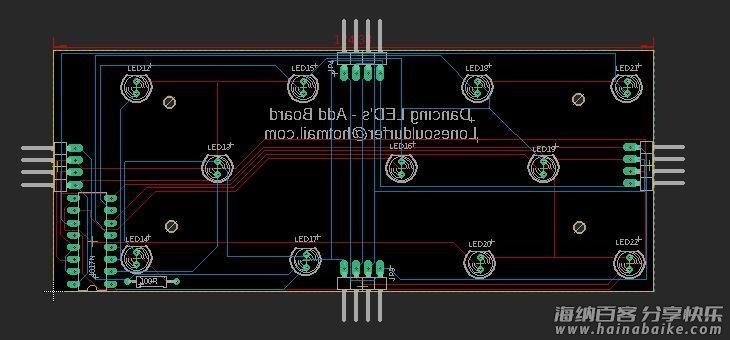

PCB 图文件如下：

完整的原理图、PCB 等设计文件请在项目文件库中下载：
https://make.quwj.com/project/352

准备木材与布线

首先，在硬木板上缝一个缝隙以固定亚克力板。如果没有刨机，可以绕开整个步骤，然后将亚克力板粘贴到木材的前面。

1.用虎钳固定好要处理的硬木板

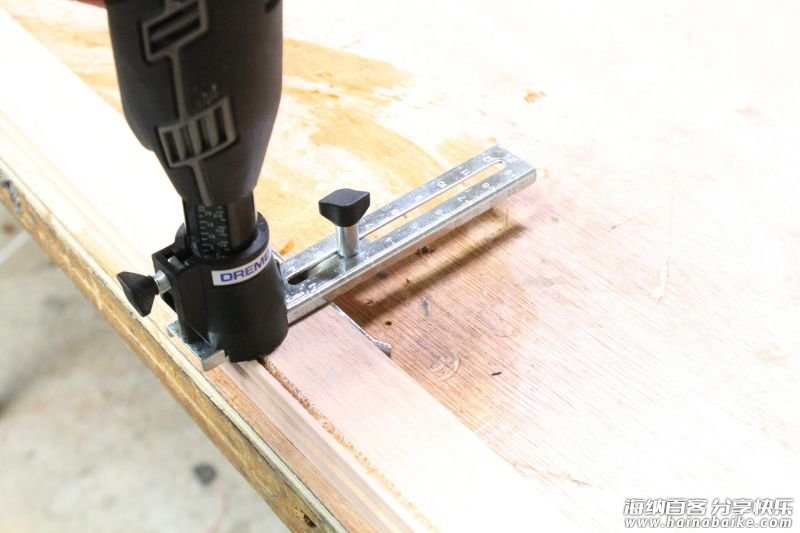

2.将布线工具和钻头连接到 Dremel 上（也可以使用普通的切割组件），然后将硬木板慢慢切出插槽。

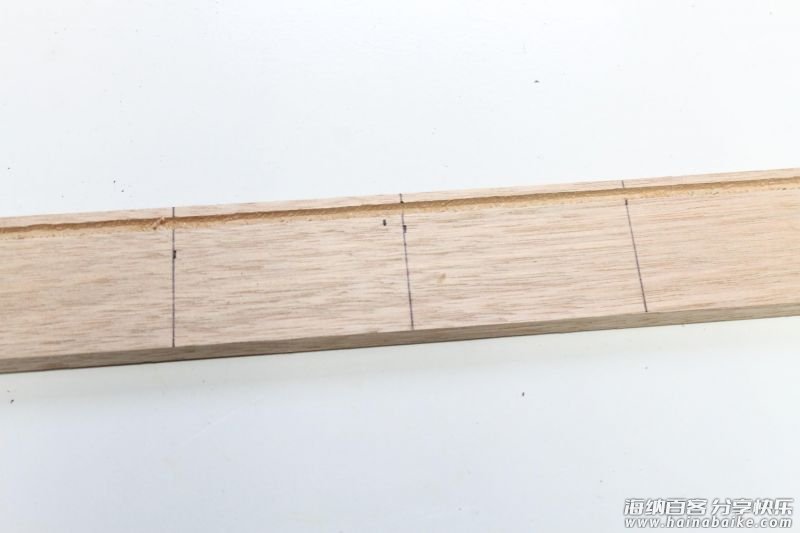

3.切开插槽后，测量并标记制作木盒所需的切块尺寸。此处采用的长度是：
L = 75毫米
L = 310毫米

4.切割硬木板，可以打磨一下边缘，将等长的硬木板放在一起，尽量确保它们相同。

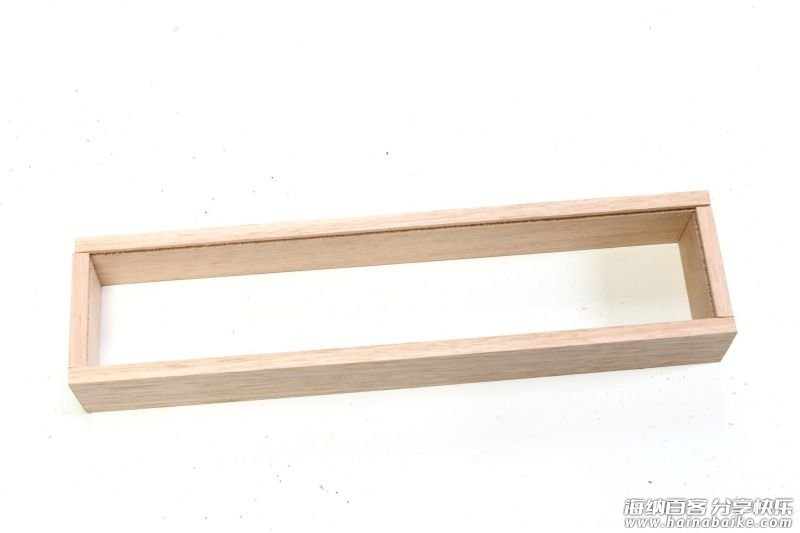

制作散光板和木盒背面

硬木板侧面处理好后，现在需要切割乳白色的亚克力扩散板，使其适合刚用刨机切割的插槽。然后需要为木盒做个后盖，最后将它们粘在一起。

1、确定切割亚克力板的大小。最简单的方法是将木板侧放在亚克力板上，然后将标尺放到插槽中。
2、完成测量后，切割亚克力板。这里用的是带锯，也可以用细齿锯。

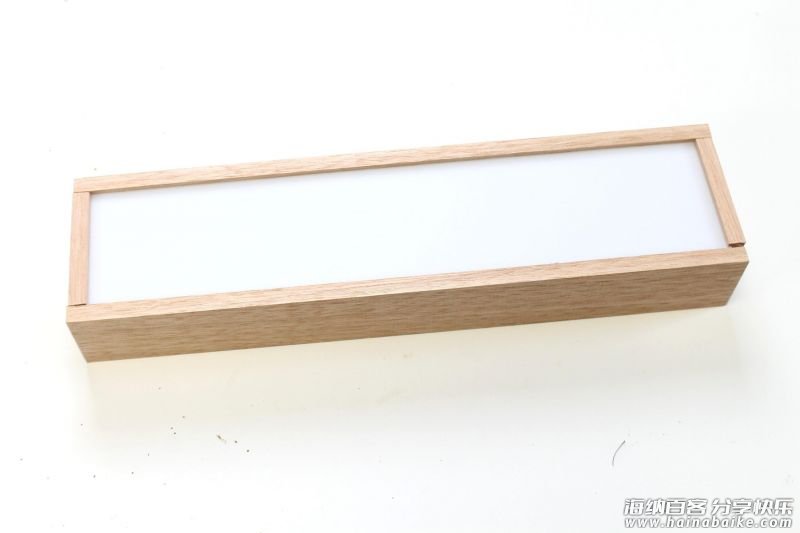

3、测试亚克力板尺寸是否适合。将硬木板和亚克力板组装成盒子后没有任何缝隙即可。

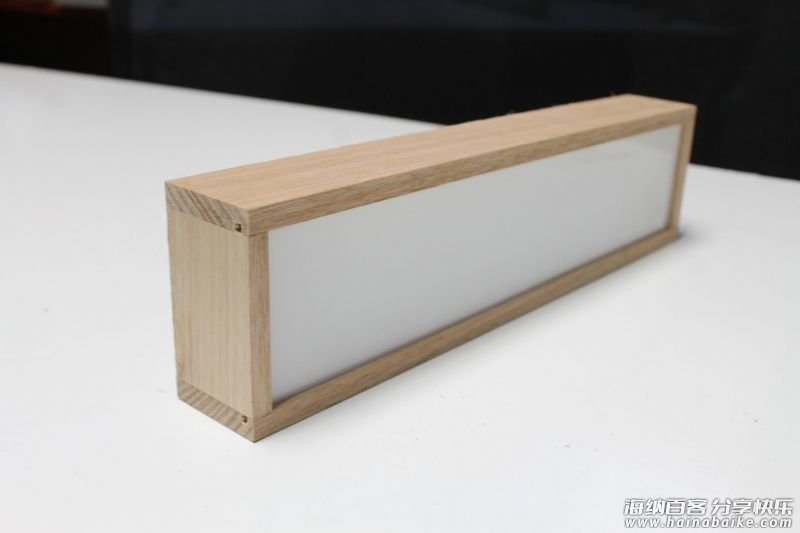

4.在硬木板和亚克力板边缘添加一些木胶，并固定在一起放置一夜。

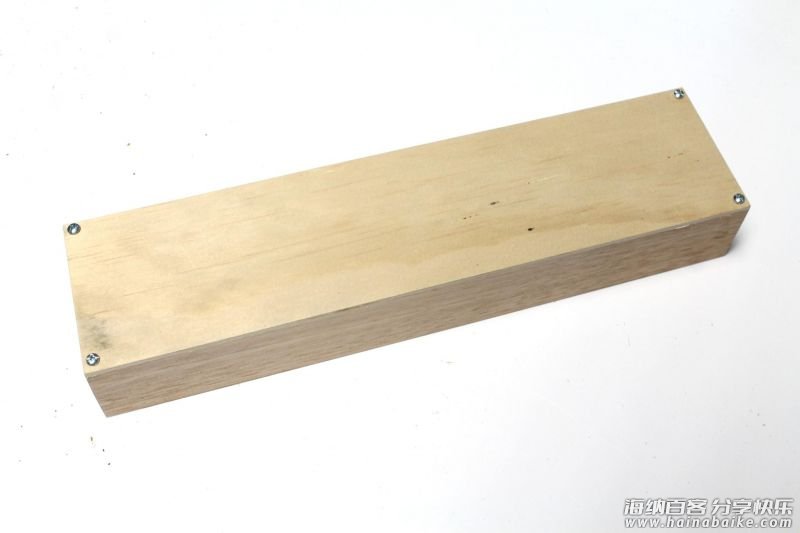

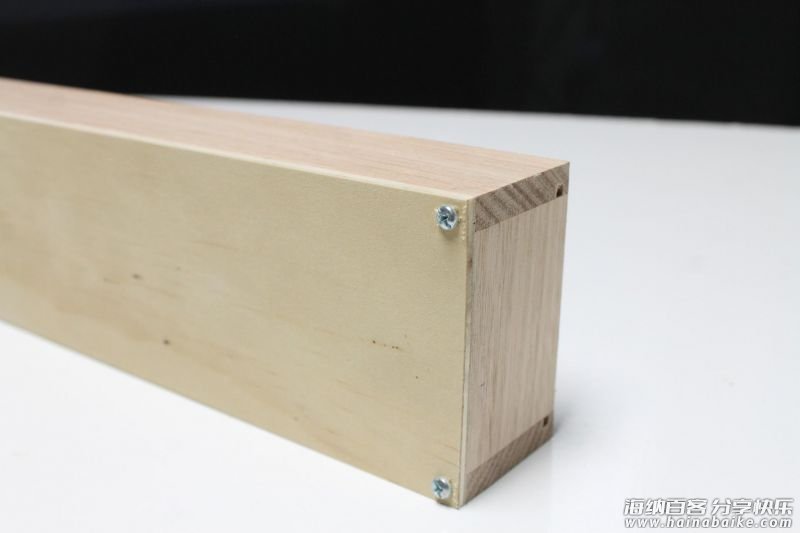

5.木盒背面由3毫米厚的木板制成。测量木盒大小并在3毫米木板上切取一块，使其略大于所需尺寸，以便后续打磨。在背面添加螺丝，以免其移动，最后打磨。

制作音频电路

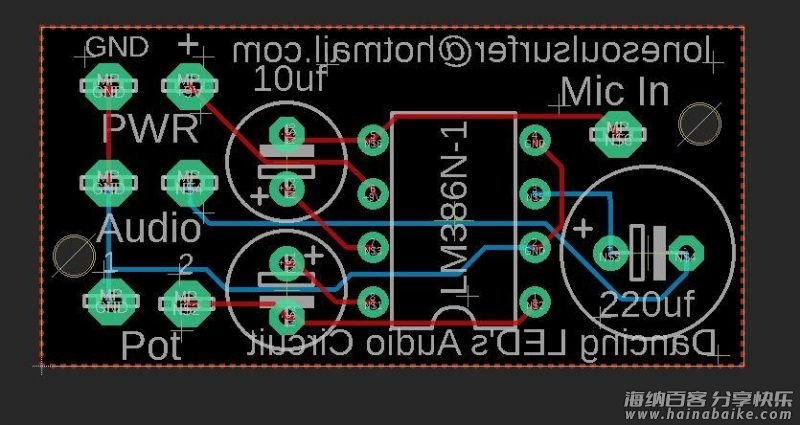

此处利用洞洞板制作音频电路，电路 PCB 和 Gerber 文件可从项目文件库中下载。
https://make.quwj.com/project/352

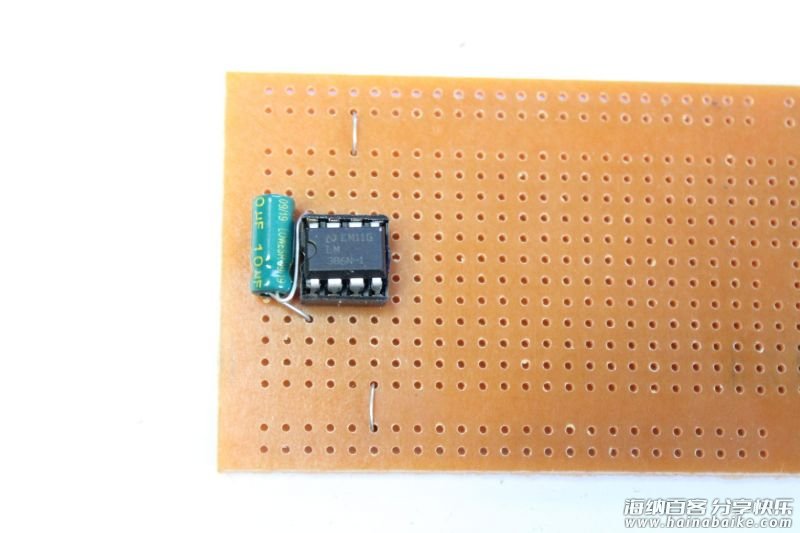

1、添加386 IC 芯片。使用 DIP 插座，便于取出 IC 芯片，也有利于故障处理。

2、在芯片的引脚8和1上加一个10uf 的电容。

3、引脚4接地，引脚6接正极。

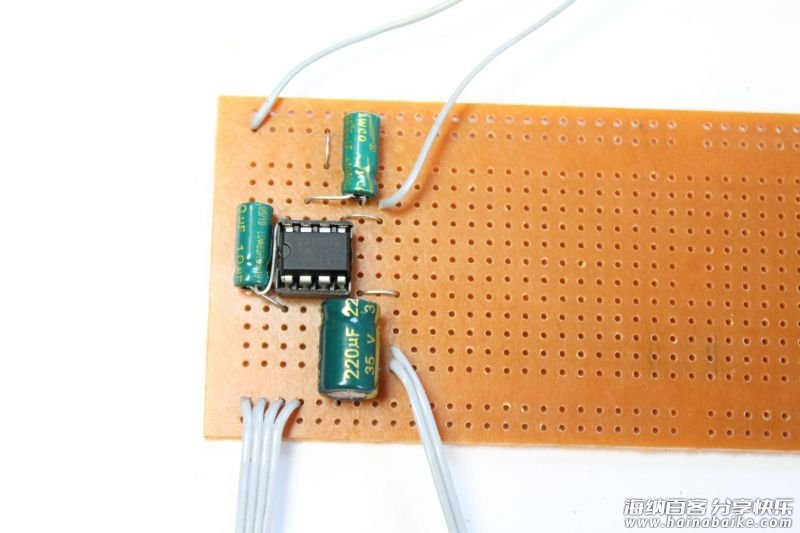

4、在引脚3上加一个220uf 的电容。另一脚连接到左右音频插孔，以便将其连接到洞洞板上的备用点。

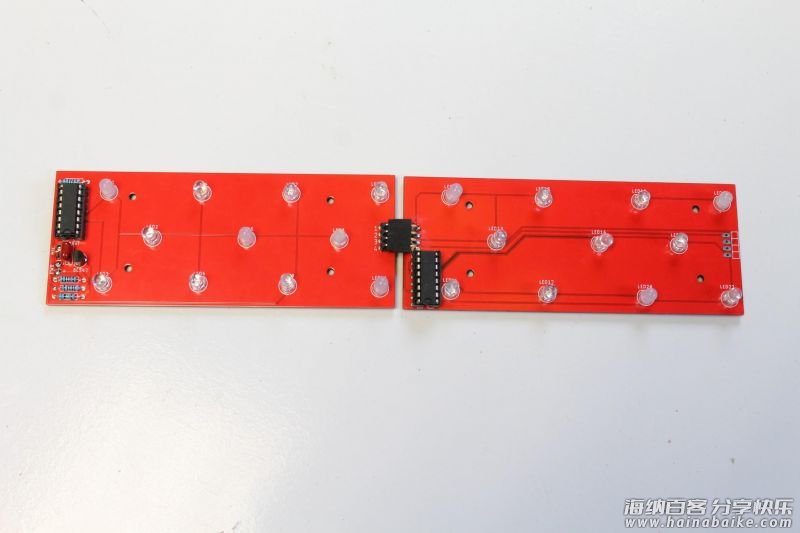

LED 板

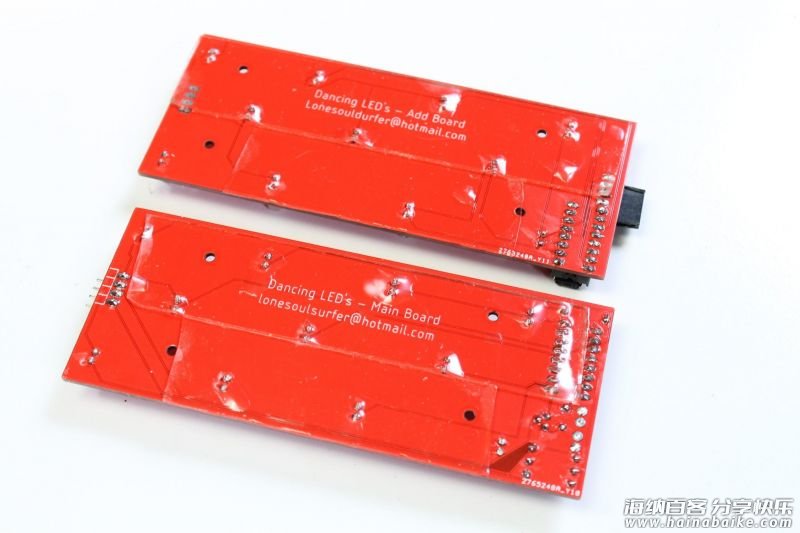

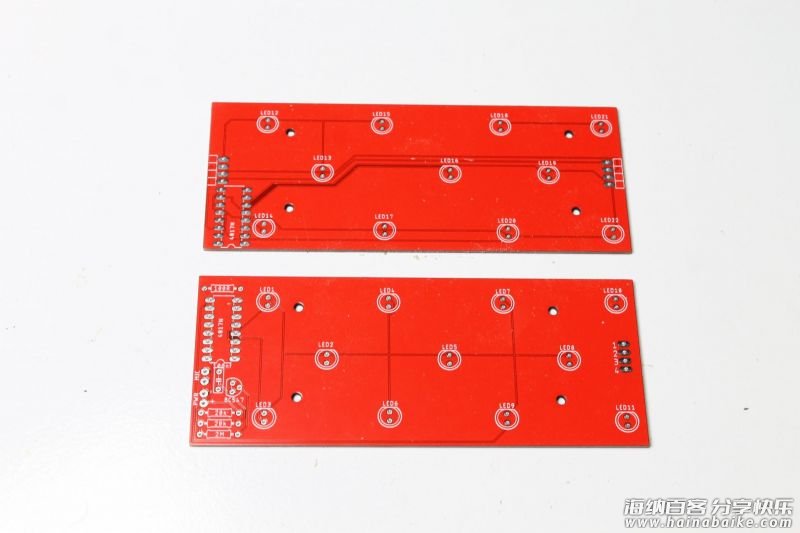

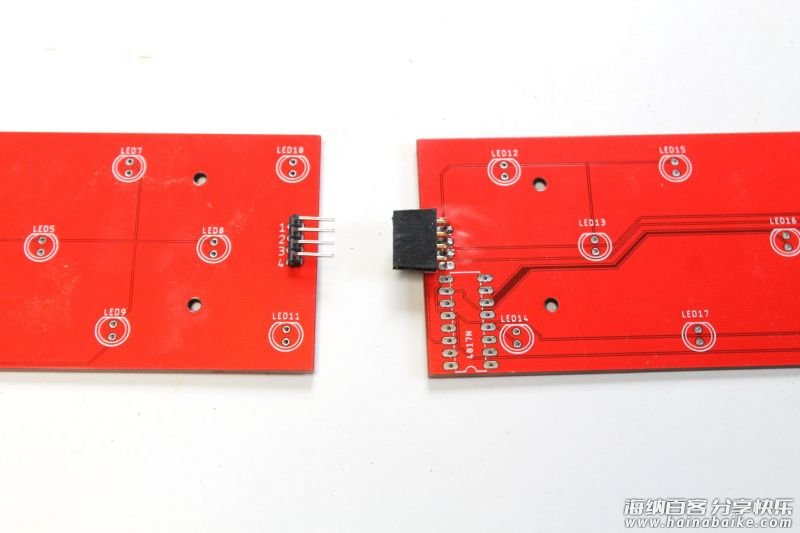

在此有两种不同的电路板，第一块是主板，上面有大部分组件，第二块是扩展板，只有4017 IC 芯片和一些 LED，可以像扩展一样将这块板连接到主板。在第二步的原理图和电路板链接中对电路板做了些微改动，可以利用几个不同的引脚将它们连接起来，使它们更具模块性。

1、将排针添加到电路板上。
2、将公排针添加到主板

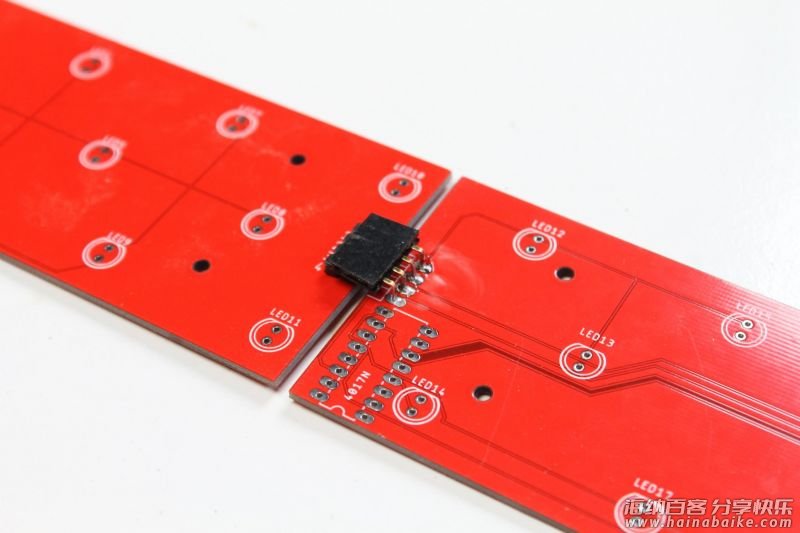

3、将母排针放置在扩展板的顶部，将其插入公排针中。

4、板子放平，焊接引脚。

5、翻转电路板并添加更多焊料。 因为公排针比母排针高，所以母排针上的插针仅穿过板。

元器件安装

此处提供一种方案，也可根据个人习惯焊接。

1、从电阻开始。可将它们全部添加到板上后立即焊接，这意味着板子可以放平，在焊接时电阻不会“搭起”。

2、焊接 IC 插座。

3、焊接电容和晶体管。

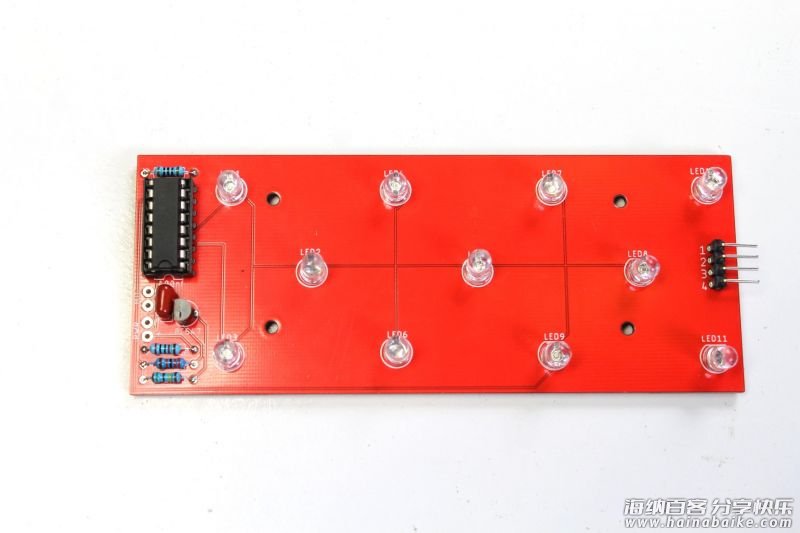

4、焊接 LED。

5、测试以确保电路板正常工作。焊接麦克风并接上电源，与麦克风交谈，能看到灯光在闪烁，否则请检查电路板，检查焊点和元件，以确保一切正确。

6、焊接扩展板，将其插入主板进行测试，确保其正常工作。

电路板与木盒组装

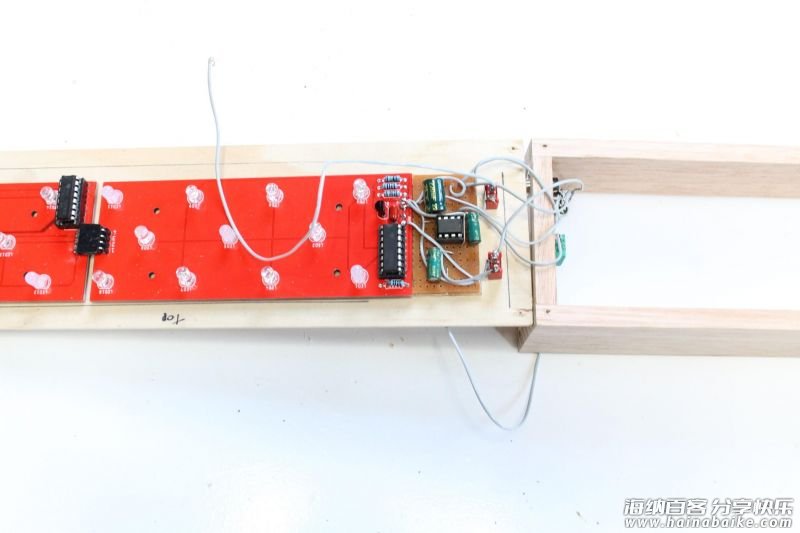

1、在木盒背面标记一块区域，确定电路板的固定位置。

2、在电路板的背面粘贴双面胶带。

3.将两块电路板和木盒连接在一起。

4.在木盒背面添加2个SPDT开关，其中一个用于开/关，另一个用于在麦克风和音频输入之间进行切换。

添加木盒组件

现在已经完成了木盒和电子设备的制作，下一步是在木盒上添加一些组件。

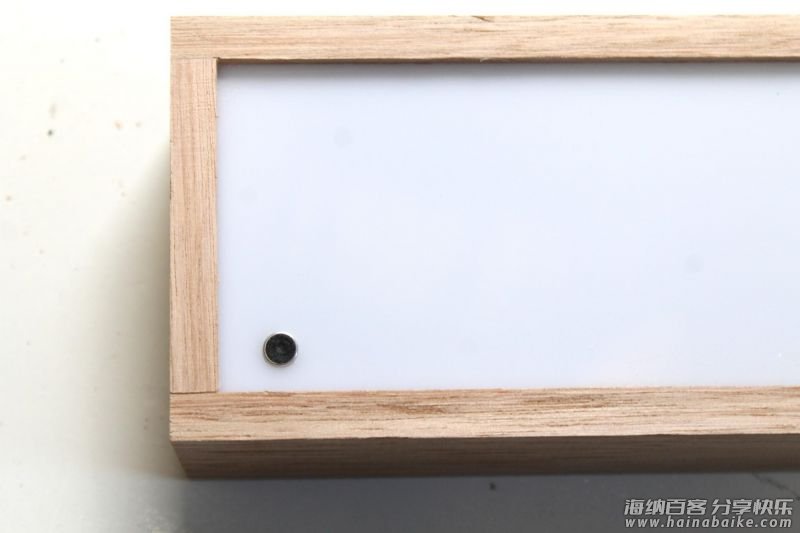

1、将电容型麦克风添加到木盒的前端，也可以将其添加到木盒的侧面。

2、钻孔亚克力板时，请务必小心。这里使用了阶梯状钻头，减少了潜在的崩刃风险。

3、钻孔后，将麦克风安装到位，也可添加一点胶水将其固定到位。

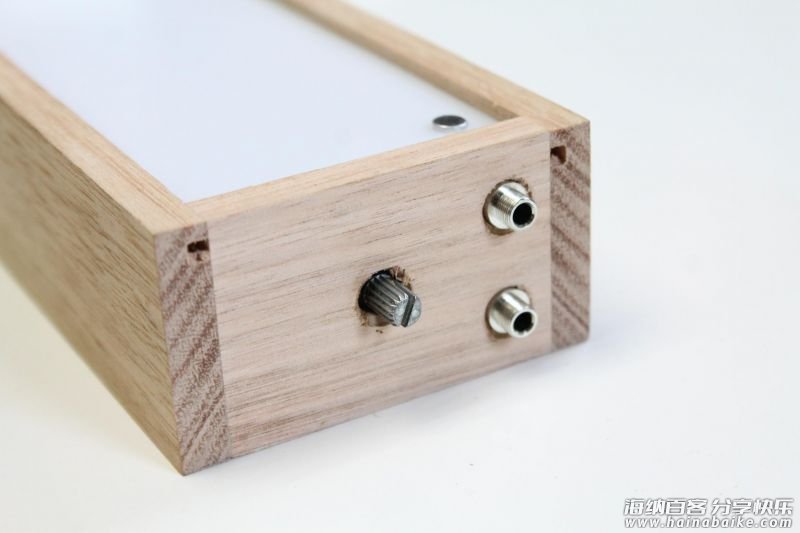

4、接下来，为音频插座钻几个孔并将其安装到位。孔可以做得足够大，以便于紧紧地固定它们。如有必要，可添加一点强力胶。

5、将两个音频插座的左侧和右侧以及接地点连接在一起，这里用一些电阻丝来做，目的是将手机音源和扬声器连接在一起。音频电路上的输入端也将连接到它们，为节省导线，可以将麦克风的一只脚连接到音频插孔上的接地点。

6、为锅旋钮钻一个孔，并用强力胶将其固定。

电路连接与供电

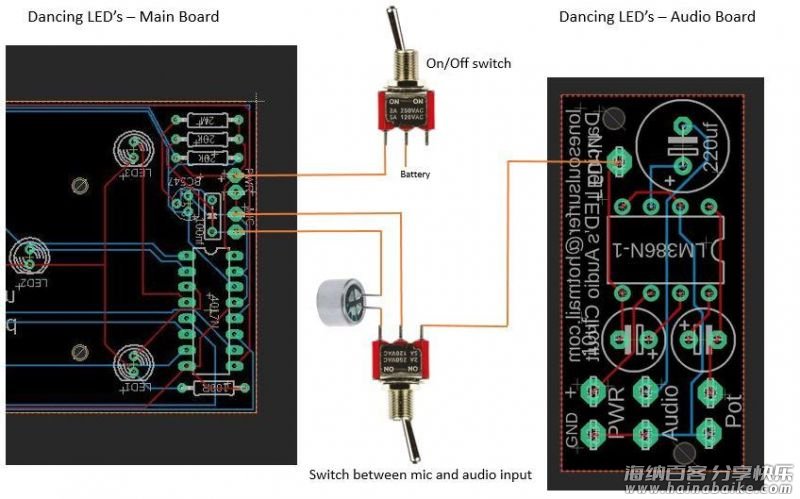

接线方式如图：

1、首先将两个音频插座的左右两侧与地线连接在一起。

2、将麦克风的地线也接到音频的地线，这样就不用用导线把它接在电路板的地上了。

3、将左右音频插座连接到音频板上的焊接点。板上有2个焊点，只需要将它们连接到一个即可。

4、在音频板上的输出端和开关的第一个引脚之间添加一根导线。

5、将导线从 LED 板上的麦克风焊接点焊接到开关的中间引脚，然后将导线从麦克风焊接到开关的最后一个引脚，这样就可以实现在音频和麦克风之间切换。

7.将电池和充电模块添加到木盒的底部，在木板后面打一个孔，并将 microUSB 与之对齐。

8.一切连接完毕后，打开开关，检查麦克风和音频输入是否正常。

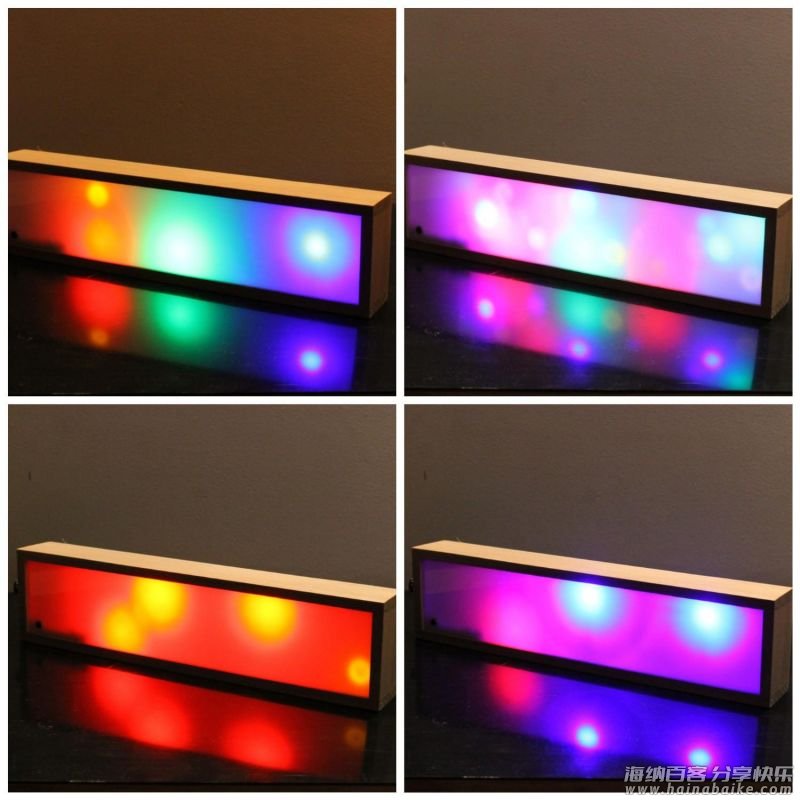

成果展示

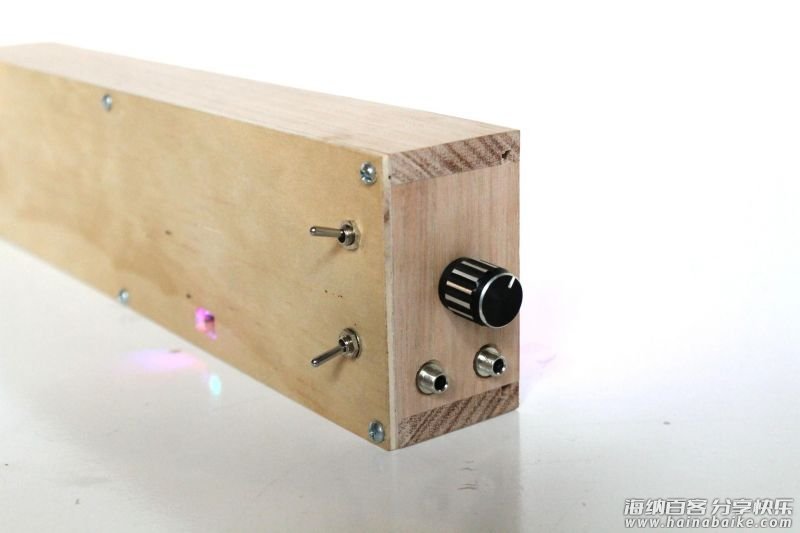

测试完毕后将木盒后盖盖上，用螺丝固定住。

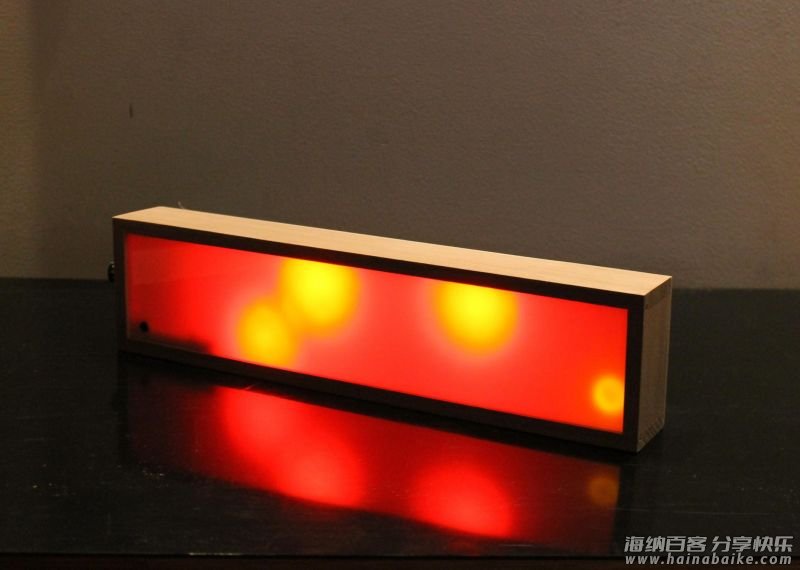

开启后，请按开关以激活麦克风，此时如果播放音乐或发出一些声音，应该会看到 LED 的跳动。

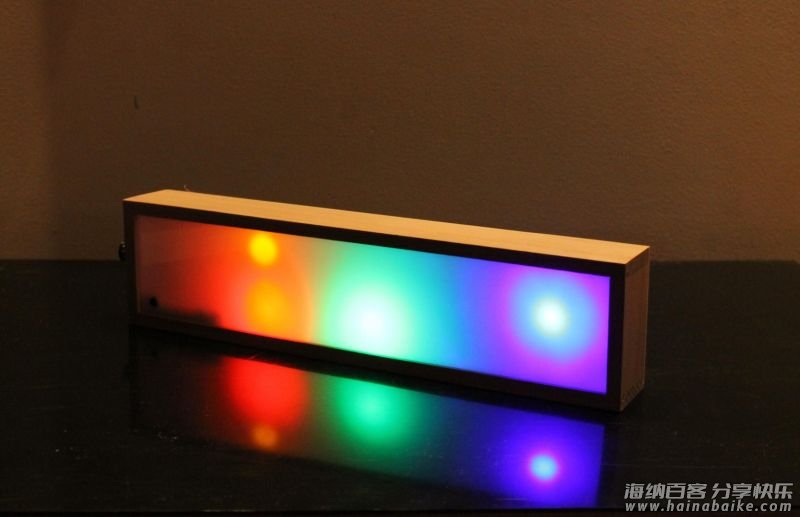

接下来，将扬声器插入其中一个插孔，然后将音乐源（如手机）插入另一个插孔，就可以看到 LED 伴随着音乐跳动。

使用电位器调整 LED 的反应状态。如果将锅旋钮满调，LED 不会伴随音乐跳动。将锅旋钮调低，灯光将开始对音乐做出反应。继续转动，直到找到最佳位置。
