M5Stack + 热敏打印机 DIY 拍立得

吃瓜阿阳 2022-11-07 13:54:22

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

MAKER:Shasha Liu／译：趣无尽 Cherry（转载请注明出处）

今天为大家带来的是一款用热敏打印机和 M5Camera 搭建的“拍立得”，这款特殊的打印机集拍照和打印于一体，可以即时处理图像并打印出来。

这个项目是基于 M5Stack 套件制造的。M5Stack 是可扩展的微控制模块系列产品，核心为 ESP32（240 MHz 双核 Tensilica LX6 处理器，运算能力高达 600 DMIPS），具备 Wi-Fi/BLE 功能，内部集成了 2.0 寸 LCD、1W 扬声器、TF 读卡器、Grove 接口、高性能的 3D 天线、电池充电 IC，底部模块内部集成 150 mah 锂电池、内部总线 IO 扩展以及磁铁吸附。

产品采用 5 x 5cm 统一尺寸的可堆叠模块，通过模块组合实可现各种功能，同时也具备产品的属性，能够实现产品的快速定制，堆叠即是产品。

材料清单

硬件
M5Stack FIRE 套件（PARAM） × 1
M5Stack M5GO Lite 开发板套件 × 1
M5Stack 迷你按钮开关 × 1
1515 铝型材条50mm × 1
1515 铝型材条100mm × 1
1515 铝型材条200mm × 1
1515 铝型材条500mm × 1
1515 铝型材条1000mm × 1
1515 铝型材塑料角连接器 × 10
鱼眼镜头模块（OV2640） × 1
排线 1m × 1
排线 2m × 1
排线 50cm × 1
排线 20cm × 1
排线 10cm × 1
热敏打印机 × 1
12V DC 电源 × 1
激光切割机（通用） × 1

软件
ESP-IDF

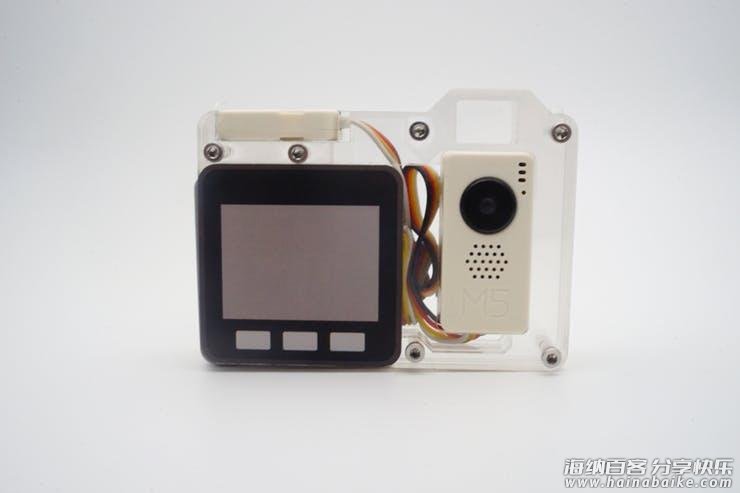

相机部件介绍

1、M5CameraF
基于 ESP32 的相机，集成了 OV2640 相机传感器和 160 度鱼眼镜头。
2、M5GO
M5Stack 的核心设备之一。显示拍摄的图像并通过 UART 传输图像数据。
3、按钮
按钮输入设备。当按下按钮时，M5GO 将从相机上访问，提取图像数据并显示在屏幕上。
4、PMMA 结构
如图所示。

打印机特点介绍

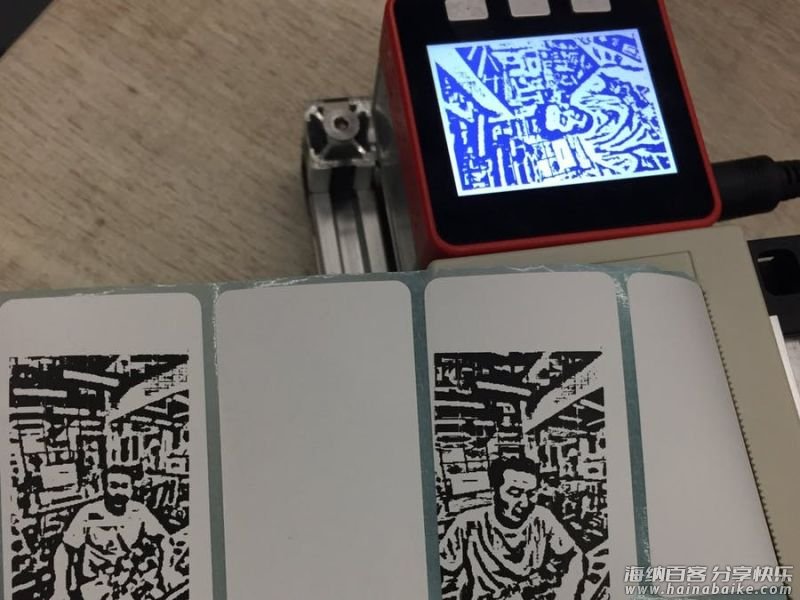

1、热敏打印
它是一种数字打印机。当纸张经过热敏打印头时，图像是通过有选择地加热涂层热敏纸来打印。加热的涂层区域会变黑，从而产生图像。
与针式打印机相比，热敏打印机更安静，更快捷。该项目中，打印机只有两个色度，只能打印黑色和白色。打印机程序是由 UART 驱动。
2、M5Stack Fire
使用 ESP-NOW 作为图像的接收器。设备通电后，M5GO 和 M5Stack Fire 通过 ESP-NOW 串联起来。因此相机可以与 M5Stack Fire 共享图像数据，M5Stack Fire 也会命令打印机打印出当前图像，并通过 UART 发送图像数据。

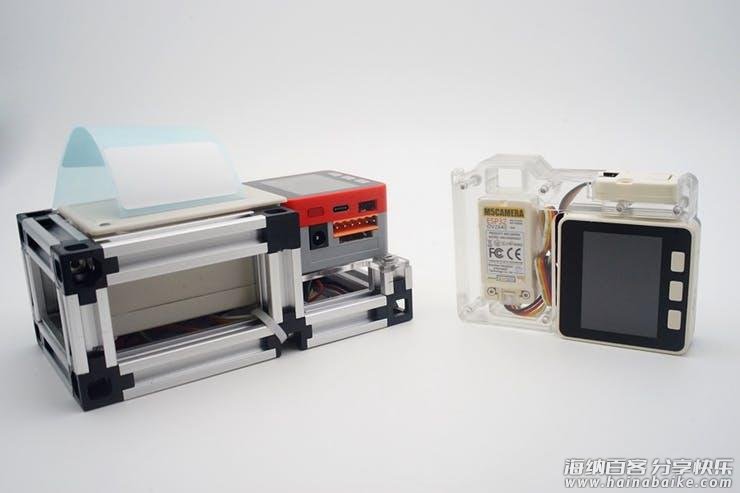

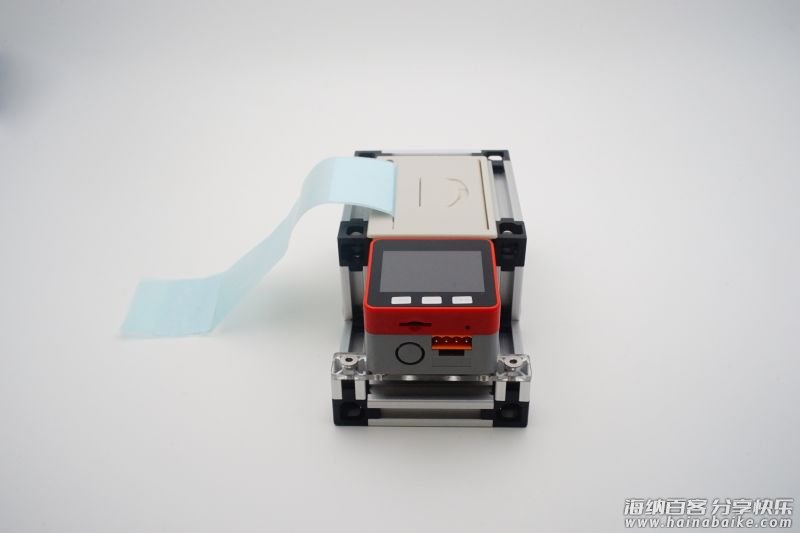

3、打印机结构
使用各种 1515 铝型材组装而成，同时包含了可兼容的连接器和滑块螺母。
4、电源
使用 12V DC 电源。可添加了一个 PLC 底座，它可以安装 5-24V 电源。
