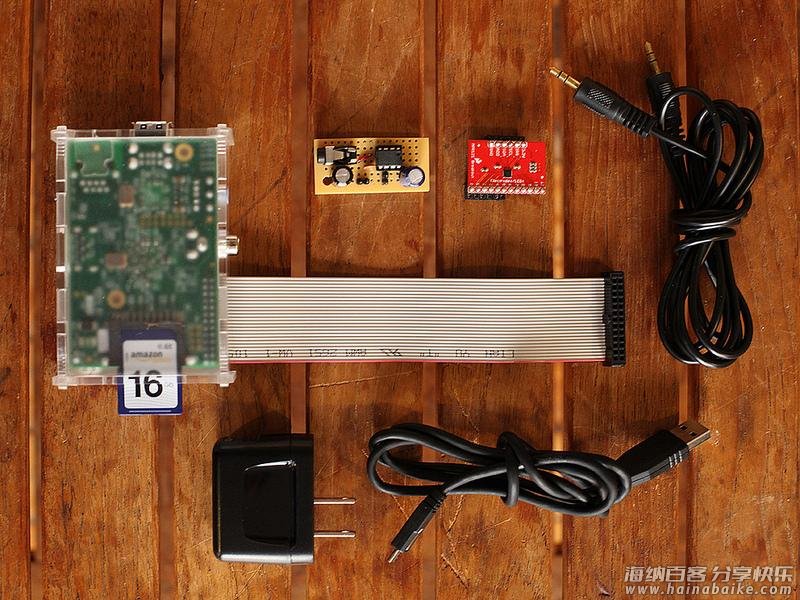

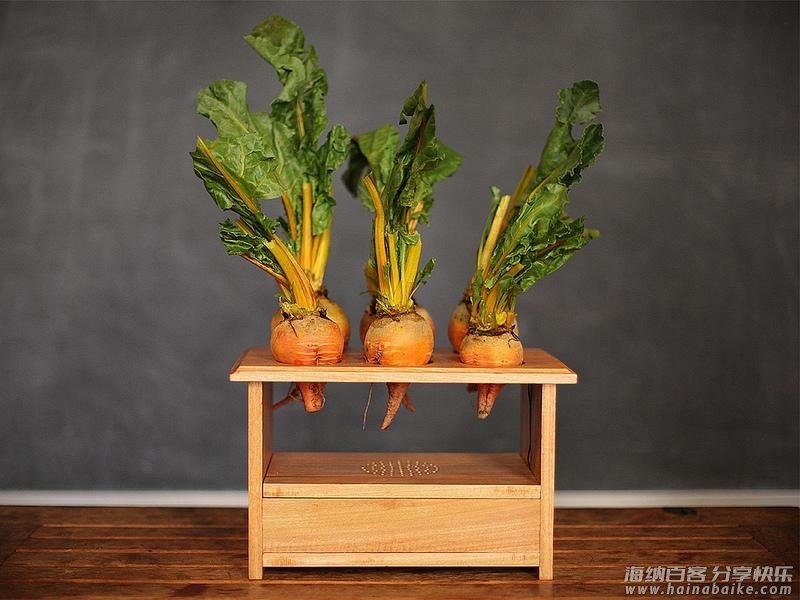

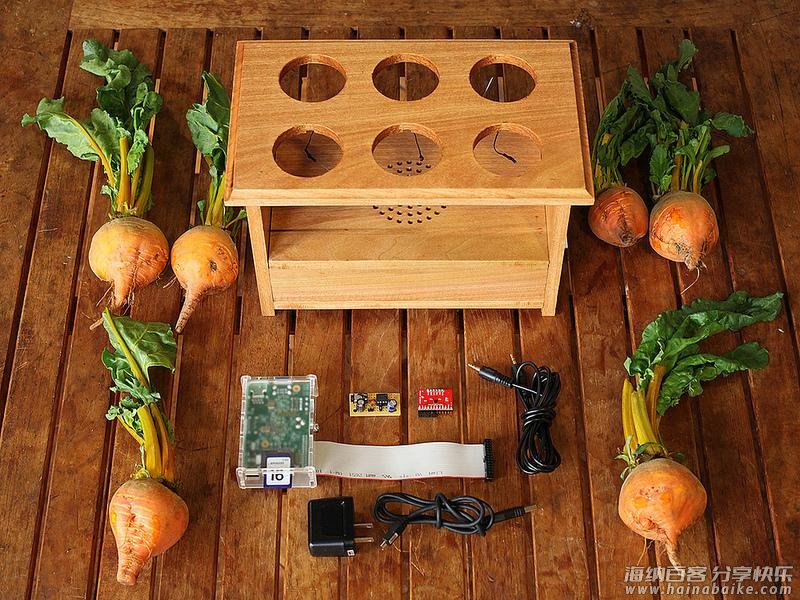

这个乐器可以让任何导电的物体变身为打击乐器，并且，它只有一个电容传感器，一个树莓派，一个扬声器和一个木盒子这些简单的不能再简单的器件组成。这个项目中交互又是如此简单，从外面又看不到任何电子元件。

触摸传感器采用的是MPR121（淘宝MPR121 arduino可以找到很多类似的模块），然后在树莓派中通过I2C用python脚本与这块板子进行通信。这个脚本监听到新的触摸时通过pygame播放声音。然后在外接一个有线音响即可播放出声音，这就是一个简单的打击乐器原型。

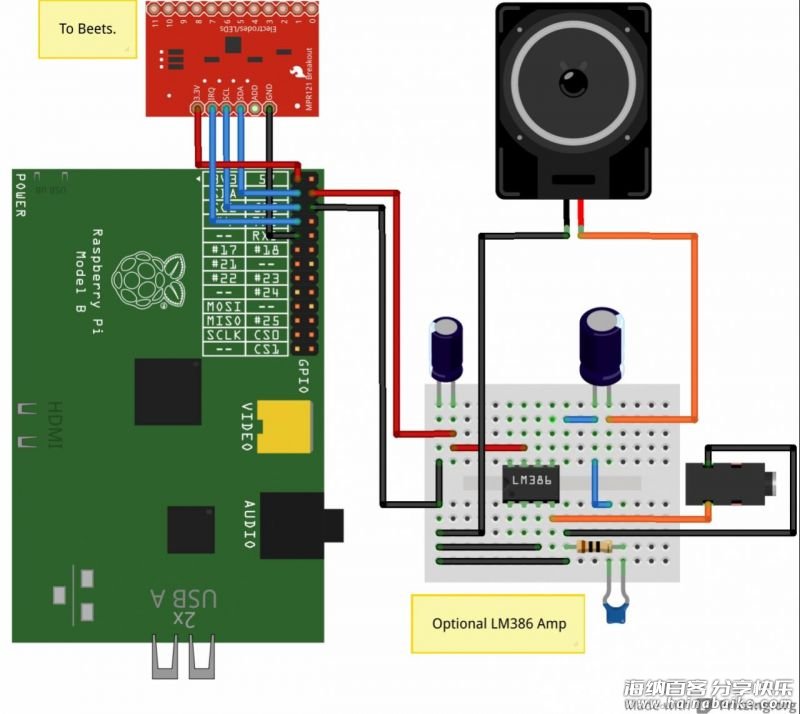

先按照如图所示电路将MPR121与树莓派链接好

由于树莓派默认没有开启I2C通信，下面将说明如何配置I2C。以下教程只在Raspbian系统下有效，其他系统未做测试，欢迎各位将测试结果发来做个分享。

通过ssh进入到树莓派后输入以下命令：

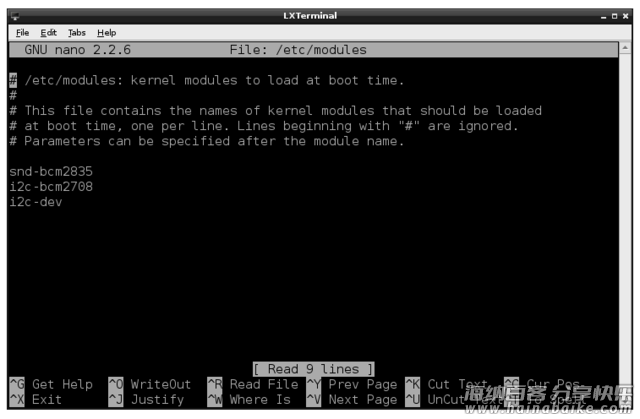

sudo nano /etc/modules

然后将下面两行代码添加进去:

i2c-bcm2708
i2c-dev

编辑完成后将系统重启即可生效。

如果I2C遇到问题，可以尝试下载2012-10-28版本的Rasbian系统，这个教程是在此版本下进行的测试。

I2C总线可以让树莓派同时接入多个设备，并且赋予每个设备一个独立的地址，当然这也可以检测设备连接是否正常。这里就用到了一个I2C工具i2c-tools

sudo apt-get install python-smbus sudo apt-get install i2c-tools

根据版本的不同，可能会有一个文件:

/etc/modprobe.d/raspi-blacklist.conf

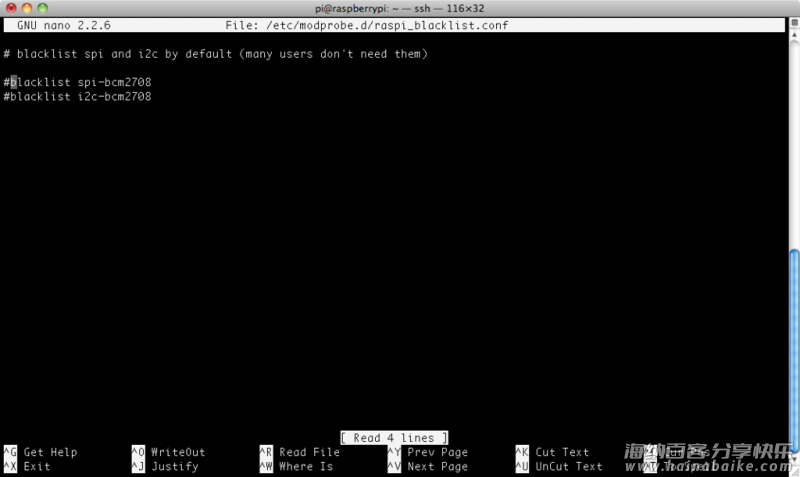

打开后将下面两行注释掉，如果没有这个文件，那就不用这么麻烦了:

sudo nano /etc/modprobe.d/raspi-blacklist.conf

blacklist spi-bcm2708
blacklist i2c-bcm2708

然后重启:

sudo reboot

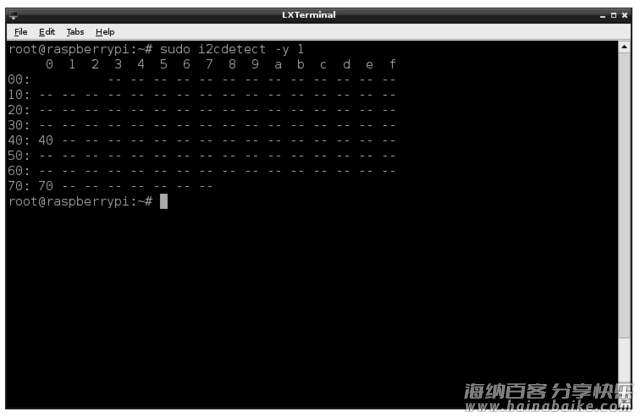

重新登录后敲以下命令能查看到当前通过I2C接口连接的设备:

sudo i2cdetect -y 1

这里显示的有两个I2C地址，0x40和0X70。如果你用的是第一版树莓派(只有256M的B版)需要将如下命令:

sudo i2cdetect -y 0

至此，树莓派的I2C通信调通了，下面将官网的Python代码下载到树莓派中，直接运行，这个项目就算最终完成了。

够简单，够炫酷吧，把samples文件中的音频文件替换成你想要的音效或歌曲，就可以做成一个非常炫酷又个性的乐器了。
