用 Arduino DIY 无线点火器

吃瓜阿阳 2022-11-07 14:07:11

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

1.简介

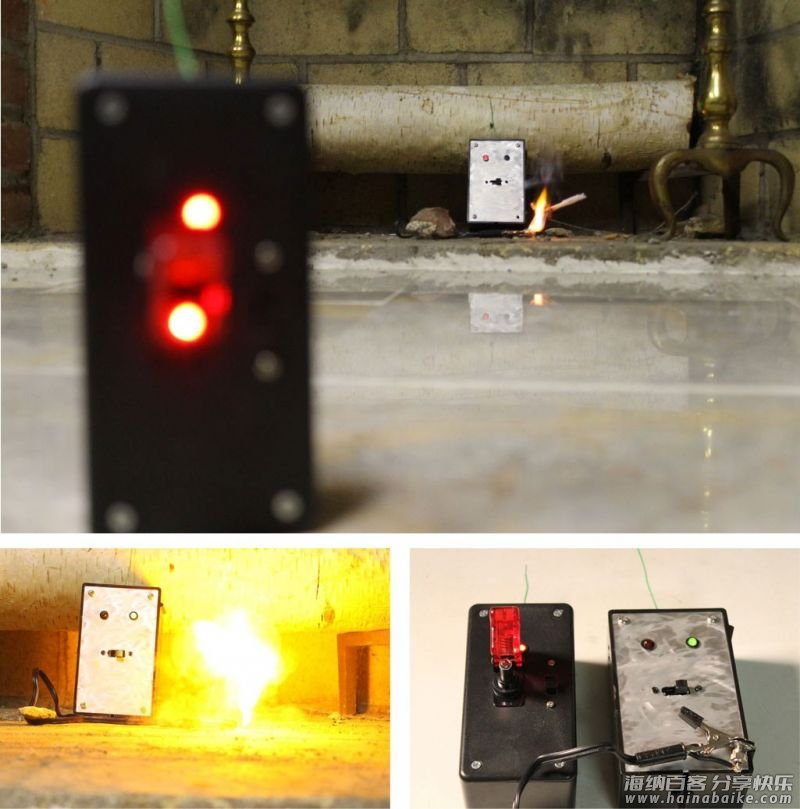

这个项目使用一个simple RF link无线通讯套件和两个Arduino做成的可以从90英寸远的地方进行点火。已经厌倦了绕来绕去电线的我，希望能有些突破。so 无线点火器诞生了，不仅更加安全，而且看着非常酷呢。它不仅可以用来点爆竹，模型火箭，还有更大的想象空间。

申明：制作和使用点火器时一定要注意安全，对因此造成的安全事故，本人不承担任何责任。

2.清单

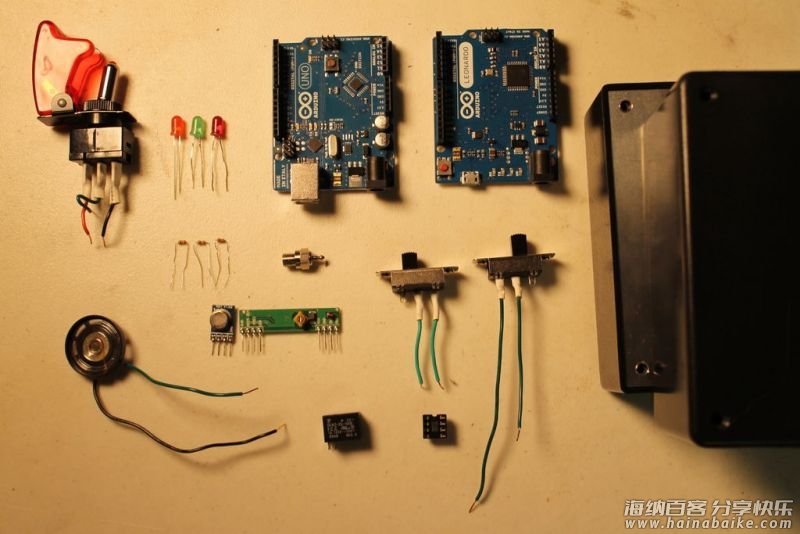

2.1材料

元件	供应商	价格
ARDUINO UNO REV 3 X2	SPARKFUN BUYING GUIDE, RADIOSHACK	$50-60
RF Link Transmitter – 434MHz	Sparkfun/Sparkfun	$9
外壳 x2	Sparkfun	$7-12
拨动开关	Sparkfun	$3-5.50
单刀双掷滑动开关 x2	Sparkfun	$.75-4
喇叭（可选）	Sparkfun	$2-4
点火器	Amazon	$6
LEDs	Sparkfun	$1-5.50
5V 继电器	Sparkfun	$2-5
电阻包	Sparkfun	$8-$15
8针插座	Sparkfun	$1-2
总计		~$85-130

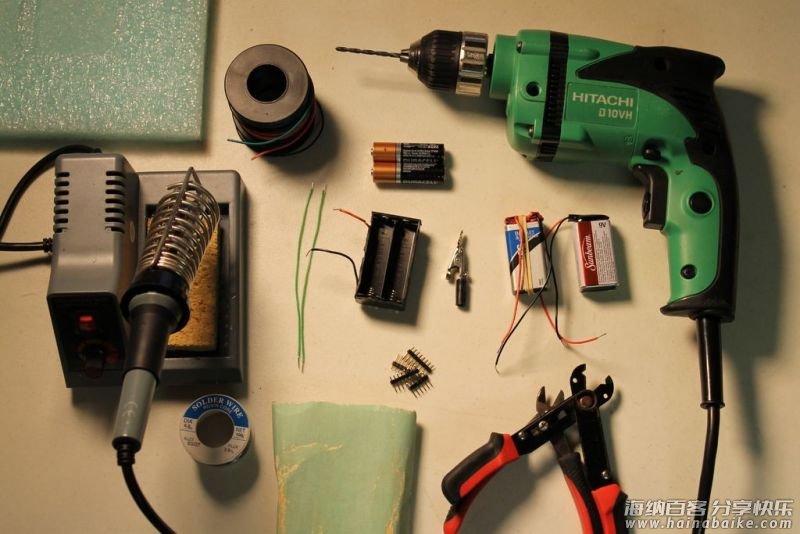

2.2工具:

电线 (做天线用)
洞洞板
几个公头
一些可以保护arduino板的柔性材料
钻头
纸张或砂纸
电烙铁/焊锡
剥线钳
螺钉螺母等
大鳄鱼夹
电池盒或2AA电池
带接头的9V电池
1.5V AA 电池 x2

3.组装

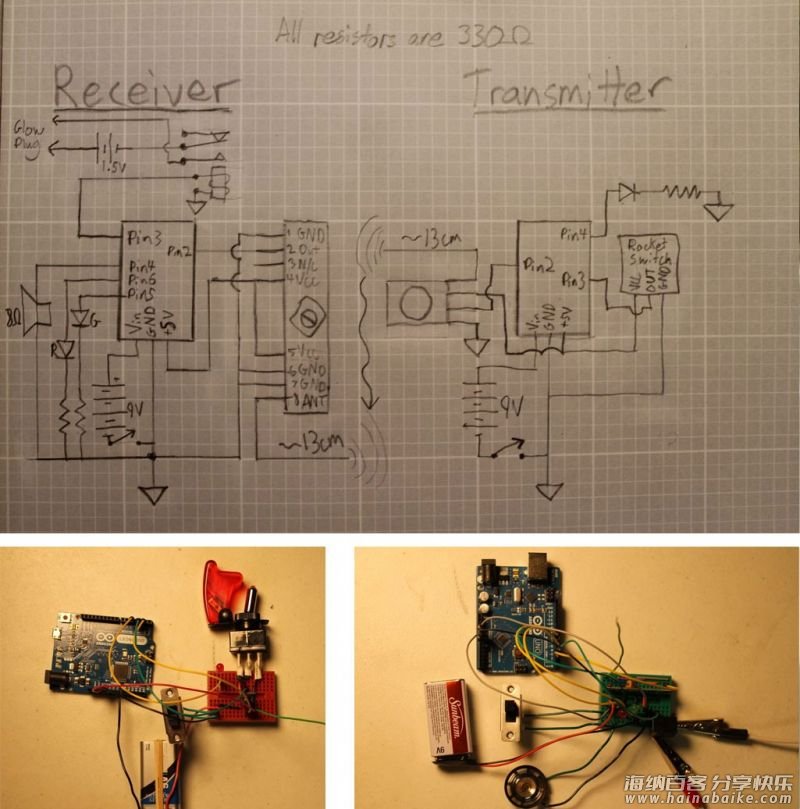

3.1 电路原理图

根据下面照片中的电路原理图搭建电路。

电路设计成，当发射端发射信号后，触发器点火前会五秒倒计时

注意：我发现，让点火器正常工作的电线尺寸要比跳线甚至面包板线粗一些。所以，用鳄鱼夹直接将点火器的接头连接好是非常有必要的。

3.2 制作点火器

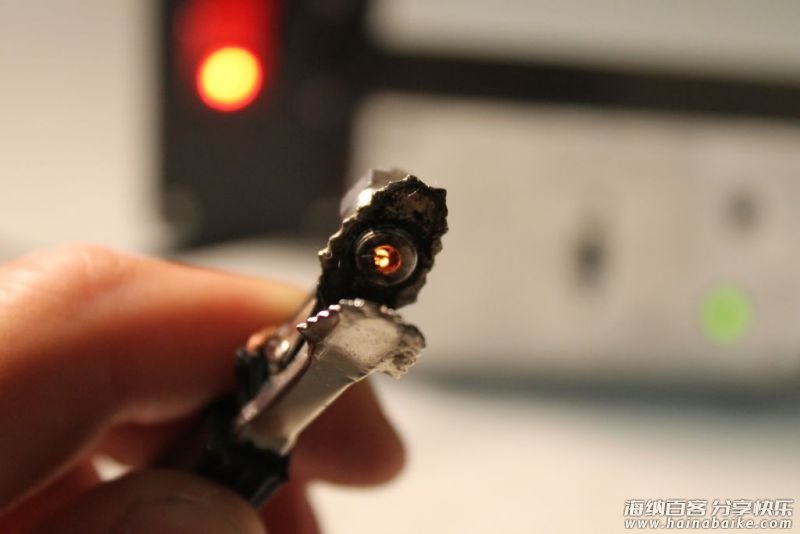

我使用的点火器是为遥控汽车点燃油气混合物而设计的。在1.5V下即可正常工作，炙热的内芯开始燃烧。提供一种类似硝化棉的引火材料（可以在低温下点燃，并能燃烧产生高温）或者在点火器内芯处放一个很小的保险丝是非常必要的。

一个AA电池不足以让点火器正常运行，所以，我制作了一个电池盒可以让两个电池并联。然后将用鳄鱼夹链接点火器。

电池盒：

1.)将街头一侧的弹簧取下 2.)将弹簧焊接在对面，这样两个弹簧就在电池盒的同一侧了。 3.)确保电池盒两侧是接通的，然后分别从两侧焊接一根线出来 4.)作品最终的形态最有有显示

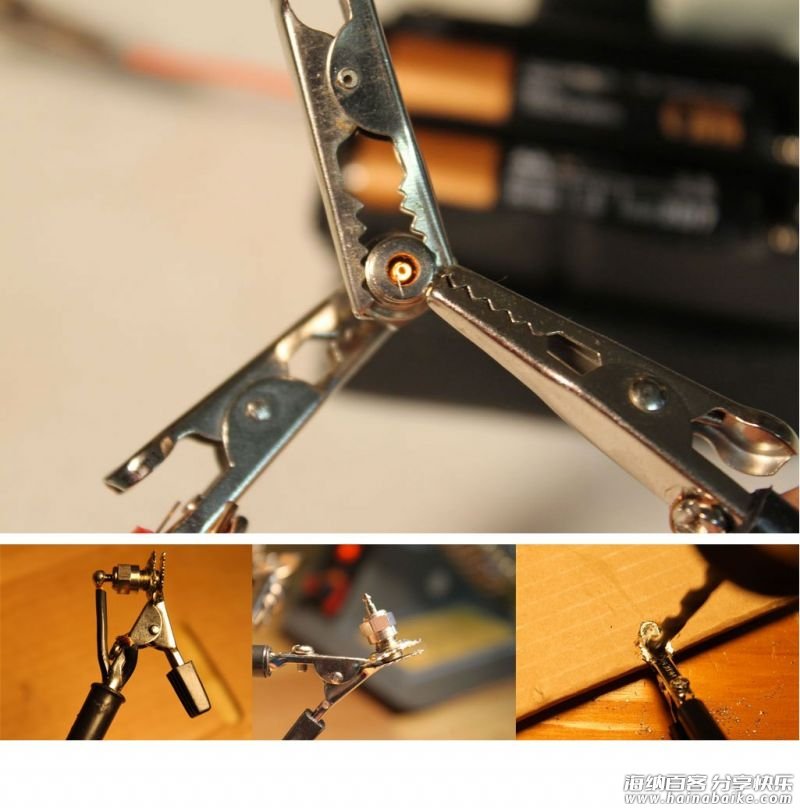

鳄鱼夹：

1.)将一个大鳄鱼夹的两侧砸平 2.)用电钻在鳄鱼夹的一侧打直径15/64″的孔 3.)将点火器拧到这个孔里并用电烙铁在高温（我用的时400℃）下焊接(或者用尺寸正好1/4 x 28的螺丝) 4.)将两根线分别缠到鳄鱼夹的手柄上 5.)将一根线焊接到点火器一头，另一根接到中间的位置 6.)最终效果如上图所示

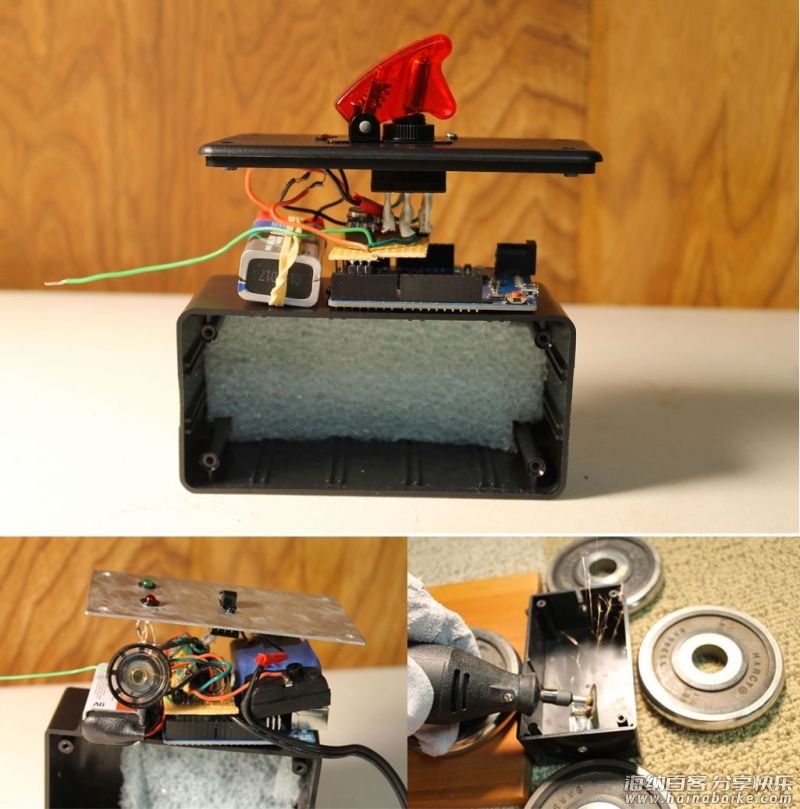

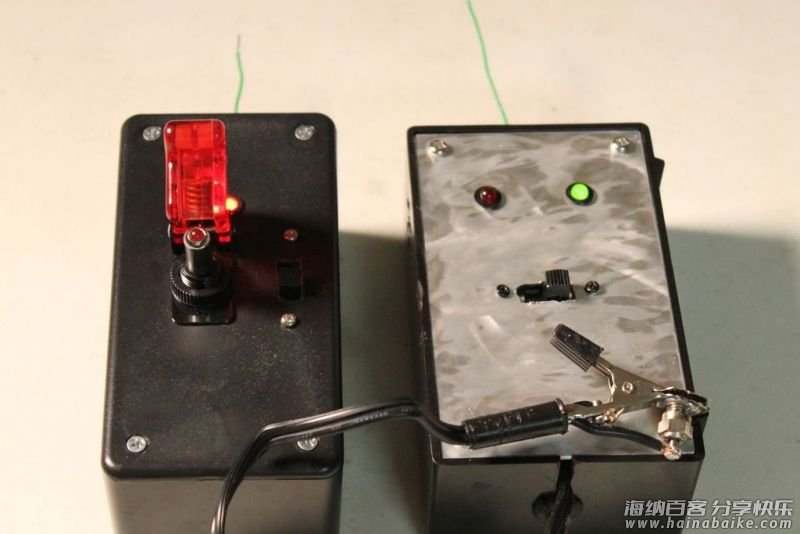

3.3 放在盒子内

首先，钻几个小孔，然后将元件与边缘大小相匹配。如果使用扬声器，请多钻几个孔布成矩阵。

为将盒子紧固，我制作了一个适应arduino的小外壳。我同样希望重复使用接收器和发射器，所以我把它们放在如图所示的IC插座。 I used some foam I cut to hold the arduino in place, but standoffs and screws would work too.

我用了些海绵将arduino固定到位，同样支撑和螺丝也能起作用。

4 软件

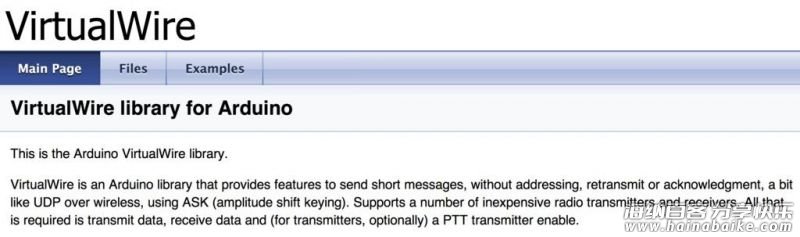

4.1 安装 VirtualWire库

这个项目中所有涉及的代码均是围绕一个叫VirtualWire的arduino库实现的。这个库将廉价无线模块的功能发挥到了极限。

1）可以在这里直接下载代码，或者访问网站下载

2）根据Arduino IDE的配置，找到sketchbook文件夹的位置

3)看是否有“libraries”的文件夹，若没有则新建一个，然后将VirtualWire放在文件夹内。

4)打开Arduino软件，这样VirtualWire库安装完成。

4.2 写Virtual Wire代码

接收端代码

// Receiver by Noah DC
// This code is built around the VirualWire library which
// can be found here: http://www.airspayce.com/mikem/arduino/
// Visit my instructable for the wiring, explaination, etc.
// http://www.instructables.com/id/The-Reusable-and-Wireless-Igniter/

const int recieverPin = 2; //to reciever module
const int ignitionPin = 3; //to igniter
const int activeIndicatorPin = 5; //to green LED
const int inactiveIndicatorPin = 6; //to red LED
const int buzzerPin = 4; //to the buzzer
#include
boolean liftOff= false;

void setup(){
Serial.begin(9600); //for debugging
pinMode(activeIndicatorPin, OUTPUT);
pinMode(inactiveIndicatorPin, OUTPUT);
pinMode(ignitionPin, OUTPUT);
vw_set_ptt_inverted(true); //normal setup stuff
vw_setup(2000);
vw_set_rx_pin(recieverPin);
vw_rx_start();
}

void loop(){
while(liftOff == false){
digitalWrite(activeIndicatorPin, HIGH); //shows that igniter hasn't been used yet
uint8_t buf[VW_MAX_MESSAGE_LEN];
uint8_t buflen = VW_MAX_MESSAGE_LEN;
if (vw_get_message(buf, &amp;buflen)) {
Serial.print("Got: ");
Serial.print(buf[0], DEC); //only one byte in the array (it should be 97)
Serial.println(" ");
}
if (buf[0] == 97){ //checks if the letter "a" is recieved (ASCII number is 97)
liftOff = ignition();
}
}
}
int ignition(){
tone(buzzerPin, 500, 300); //5 second countdown
delay(1000); //it's not necessary, and can be removed
tone(buzzerPin, 500, 300); //4 (I relize it's not exactly a second)
delay(1000);
tone(buzzerPin, 500, 300); //3
delay(1000);
tone(buzzerPin, 500, 300); //2
delay(1000);
tone(buzzerPin, 500, 300); //1
delay(500);
//ignition!!
digitalWrite(ignitionPin, HIGH);
delay(2000);
digitalWrite(ignitionPin, LOW);
digitalWrite(activeIndicatorPin,LOW);
digitalWrite(inactiveIndicatorPin,HIGH); //shows that igniter has been used
return true; //prevents other ignitions for safety purposes
}

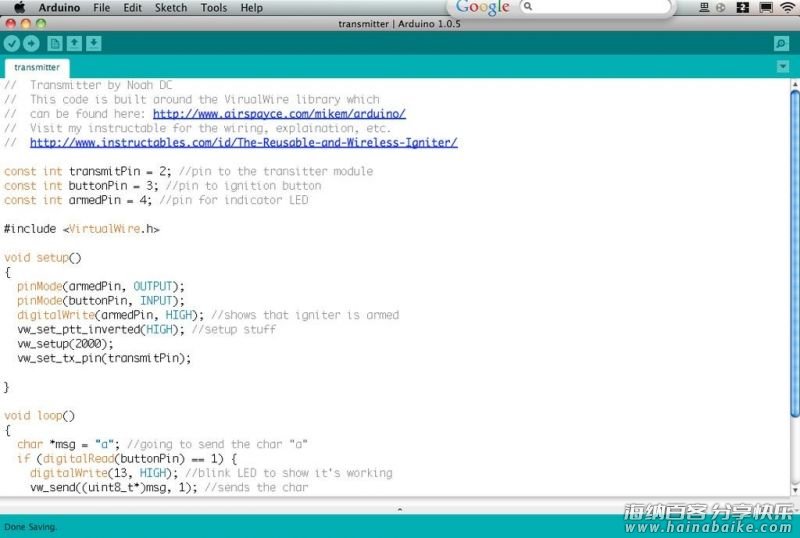

发射端代码

// Transmitter by Noah DC
// This code is built around the VirualWire library which
// can be found here: http://www.airspayce.com/mikem/arduino/
// Visit my instructable for the wiring, explaination, etc.
// http://www.instructables.com/id/The-Reusable-and-Wireless-Igniter/
const int transmitPin = 2; //pin to the transitter module
const int buttonPin = 3; //pin to ignition button
const int armedPin = 4; //pin for indicator LED
#include
void setup() {
pinMode(armedPin, OUTPUT);
digitalWrite(armedPin, HIGH); //shows that igniter is armed
vw_set_ptt_inverted(true); //setup stuff
vw_setup(2000);
vw_set_tx_pin(transmitPin);
}
void loop() {
char *msg = "a"; //going to send the char "a"
if (digitalRead(buttonPin) == 1) {
digitalWrite(13, HIGH); //blink LED to show it's working
vw_send((uint8_t*)msg, 1); //sends the char
vw_wait_tx(); //wait until the char is sent
digitalWrite(13, LOW);
delay(500);
}
}
