消磨时间的最佳方式是什么？当然是玩一些有趣的小游戏了。电子工程师怎么能没有自己独特的游戏机呢，那就自己做一个游戏机啦。

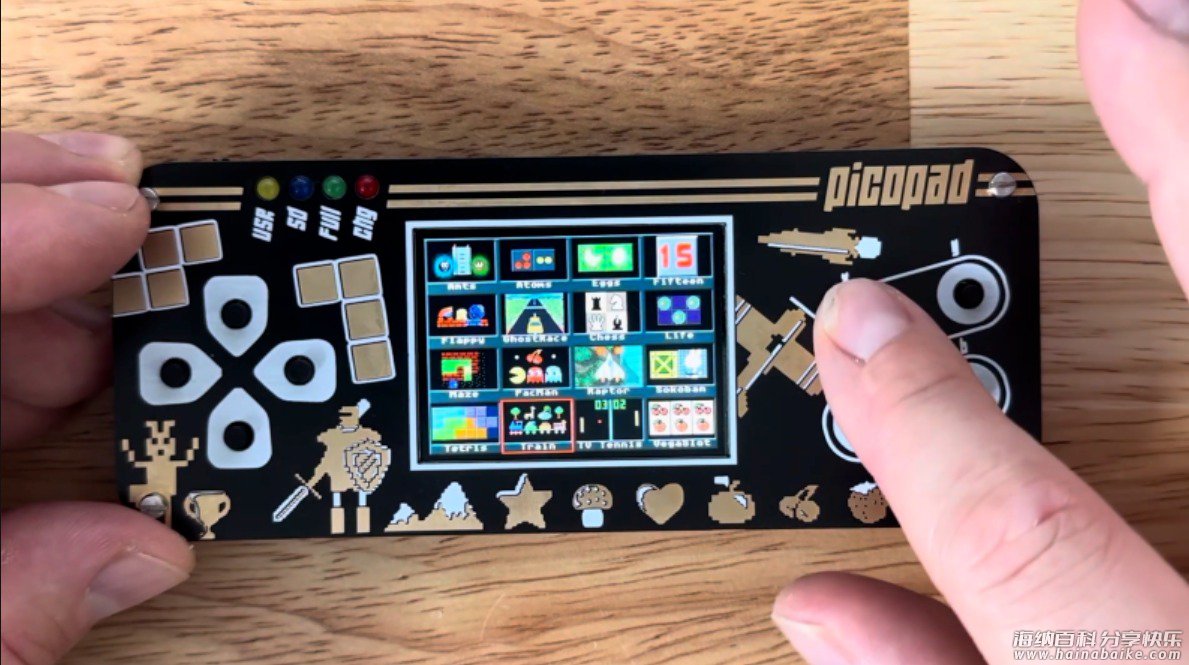

Picopad 是一个基于 Raspberry Pi Pico（RP2040）的开源游戏掌机。

PicoPad 游戏机搭载 RP2040 微控制器（双 ARM Cortex-M0+ 核，主频能达 133MHz），可运行如俄罗斯方块等一些简单的游戏。

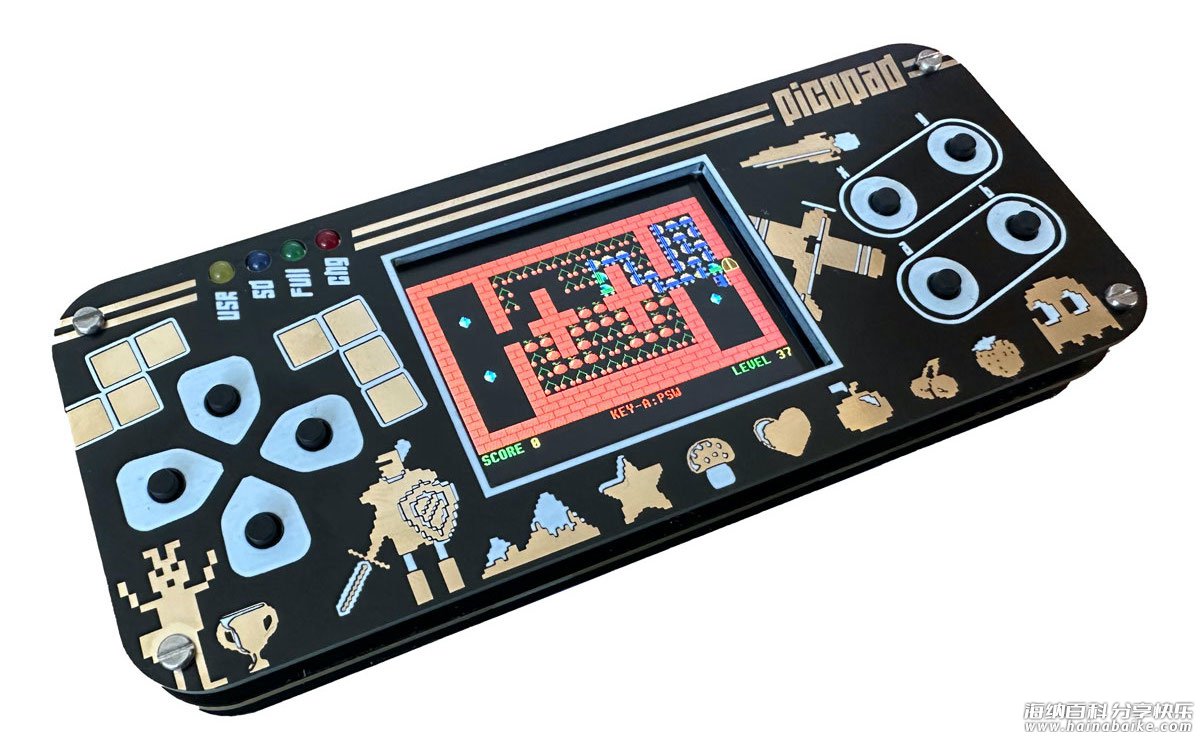

PicoPad 有四个按键和一个十字方向键（D-Pad，类似任天堂游戏手柄那种），以及一个分辨率为 320×240 像素的小尺寸彩色 LCD。还有一个 microSD 插槽，可以存储程序，还有一个扩展端口，用于来自 RP2040 本身的各种 IO，包括 GPIO，串行，I2C 和模拟输入引脚的扩展。PicoPad 主机没有外壳，用户可以发挥自己的想象力自行设计。

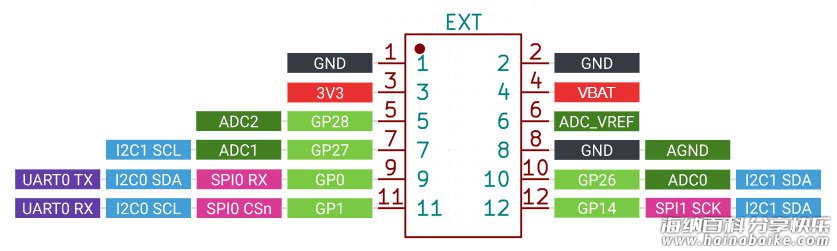

PicoPad 游戏机扩展的外部连接器，提供电池电源，3.3V 和 GND。支持通过 UART 进行通信，具有 2 个 I2C 接口，3 个模拟输入和 6 个 GPIO 引脚。

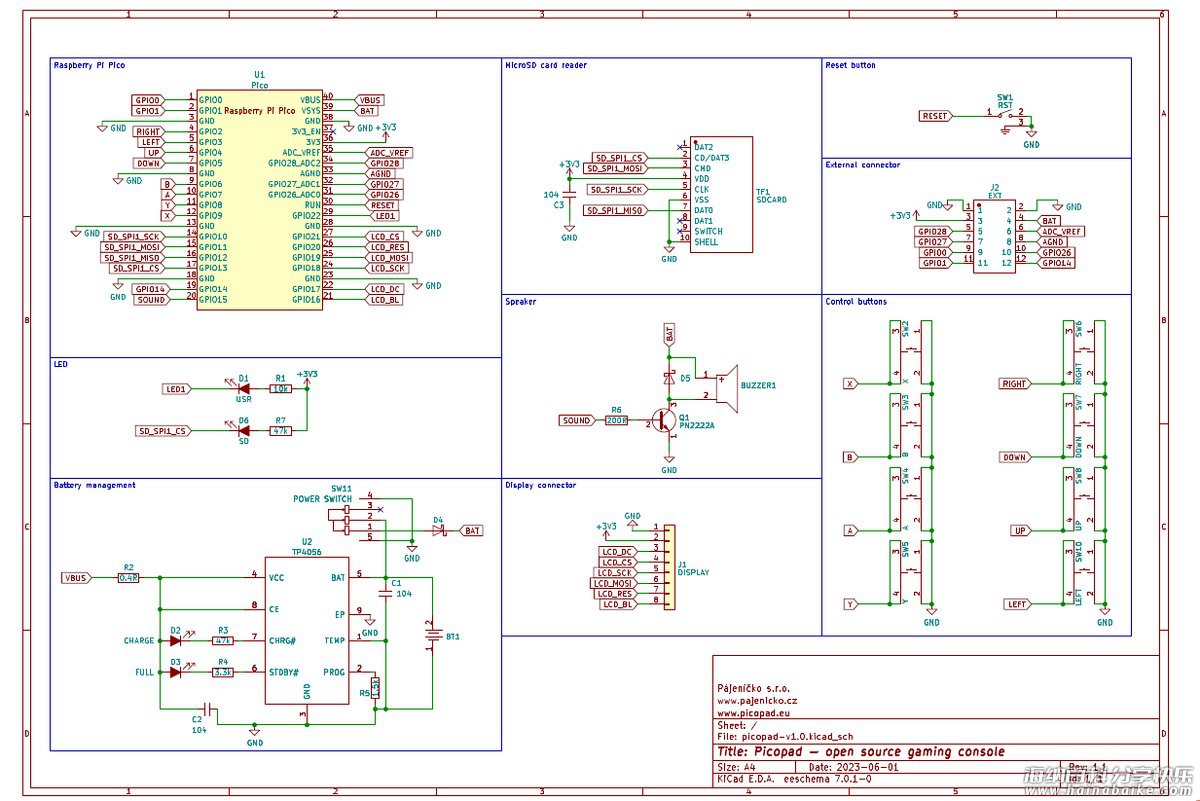

硬件原理图如下，主要器件有 RP2040 微处理器，TP4056 锂电池充电管理 IC，分辨率为 320×240 的LCD，2 颗 LED，SD卡，蜂鸣器，键盘按钮，外部连接器。

软件方面 Picopad 提供对工程人员友好的开源可编程格式。PicoLibSDK 文件夹包含一个用于 Raspberry Pico 的可选扩展 C/C++SDK 库，另外也支持 Micropython。

项目仓库：https://github.com/pajenicko/picopad
