之前我们介绍过一款 3D 打印的自动喂鱼机，能定时给鱼儿投食。你可以通过更改程序来设置各种参数，例如应分配的食物的质量等。
MAKER: CrazyScience／译：趣无尽（转载请注明出处）

自动喂鱼器的工作原理非常简单，下面，我们将饲养装置连接到步进电机的轴上，当超声波传感器检测到障碍物时，步进电机就会启动，因此饲养装置会移动并将食物颗粒投放到鱼缸里。

该设备可以连接到几乎所有类型的养鱼宠物的水族箱中，喂食器的尺寸也可以根据要求进行扩展，说了这么多，让我们开始看看制作这个饲养器需要哪些材料。

组件清单

Arduino Uno × 1
步进电机 × 1
步进电机驱动器 × 1
超声波距离传感器 × 1
跳线 × 若干
玻璃瓶（可以用水族箱） × 1
扎带 × 若干
用于容纳玻璃的小盒子（如果你在水族箱上使用它，则不需要） × 1
3D 打印机和 PLA 耗材 × 1
Arduino IDE 和数据线 × 1

3D 打印组件

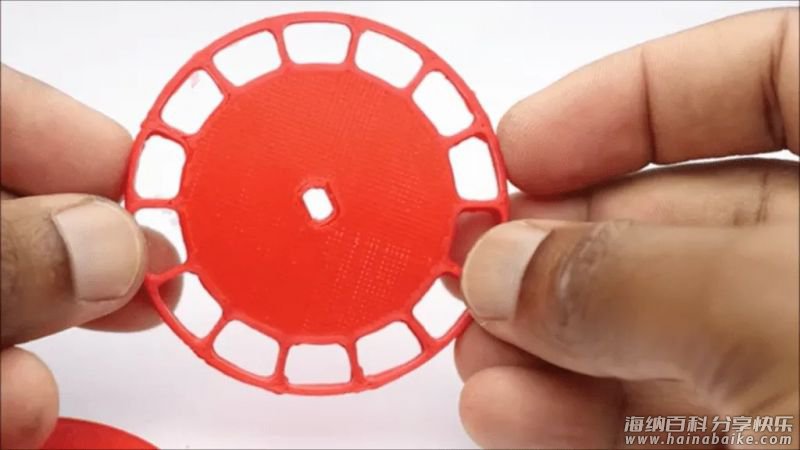

饲料托盘是 3D 打印的，这种设计结构可以控制投喂精度，避免浪费。
3D 打印图纸可以在项目文件库中下载：
https://make.quwj.com/project/482

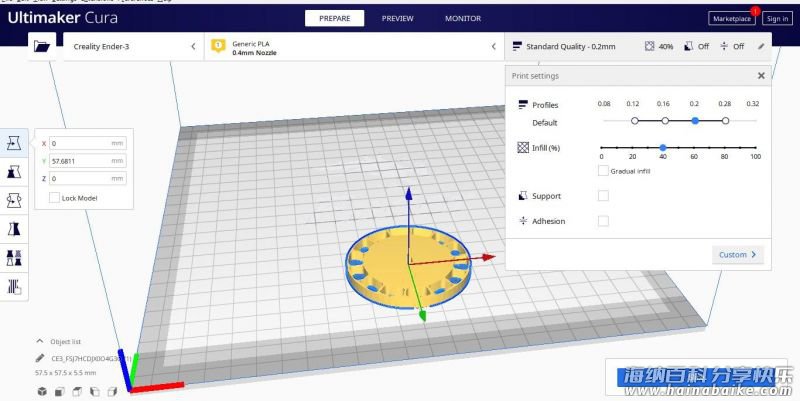

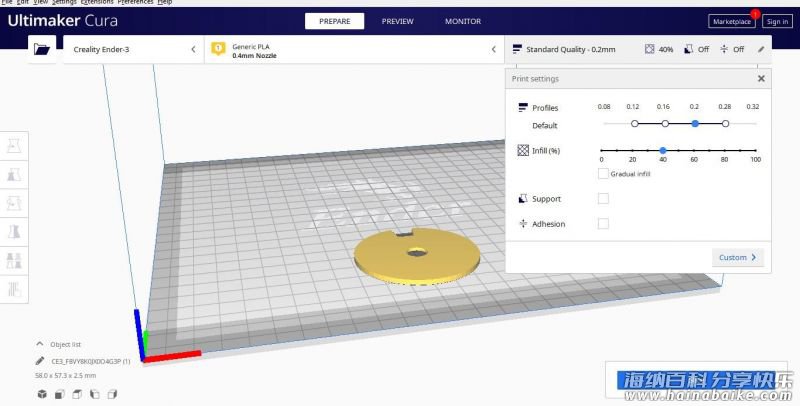

PLA 材料颜色的选择由你决定，在我看来，这种颜色看起来很棒，你可以参考上述步骤中的图像，看看我打印此模型时遵循的具体设置。

此设计是为 28BYJ-48 步进电机设计的，不能直接安装到其他电机，除非你对最终设计进行一些修改。

获得 3D 打印零件后，我们可以开始构建该硬件的电路。

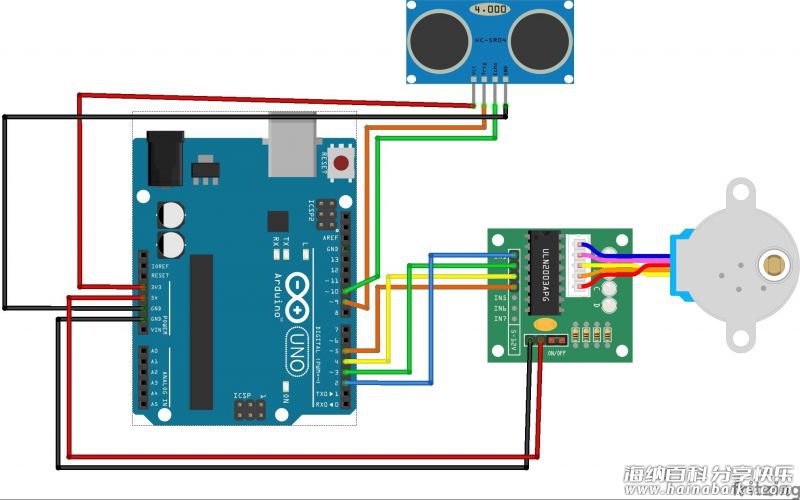

电路图和程序

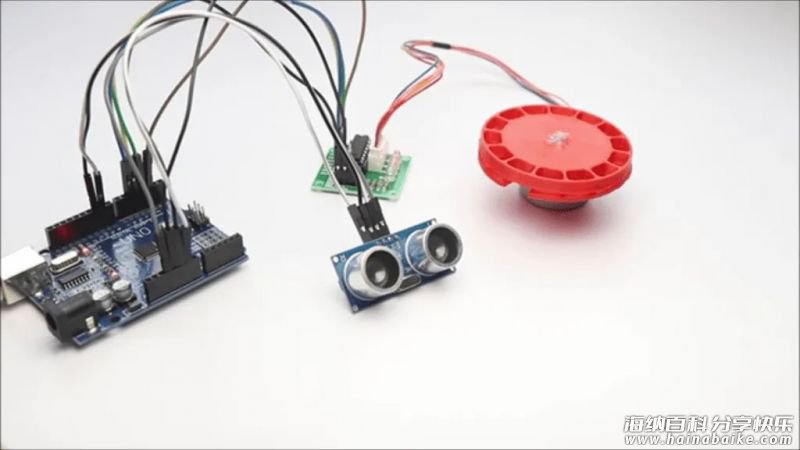

这里我们可以将电路分为两部分，第一部分是步进电机，第二部分是超声波传感器部分。

将步进电机连接到驱动器，并将驱动器的引脚连接到 Arduino，如下所示。

In1 连接 Arduino 的 D2 引脚。

In2 连接 Arduino 的 D3 引脚。

In3 连接 Arduino 的 D4 引脚。

In4 连接 Arduino 的 D5 引脚。

+和 – 引脚连接到 Arduino 的 5v 和 GND 引脚。

超声波传感器有 4 个引脚，Vcc、Gnd、Trig 和 Echo，连接引脚如下：

Vcc 连接 Arduino 的 3v 引脚

Gnd 连接 Arduino 的 Gnd 引脚

Trig 连接 Arduino 的 D9 引脚

Echo 连接 Arduino 的 D10 引脚

这样就完成了电路，现在通过 USB 数据线将 Arduino 连接到计算机。

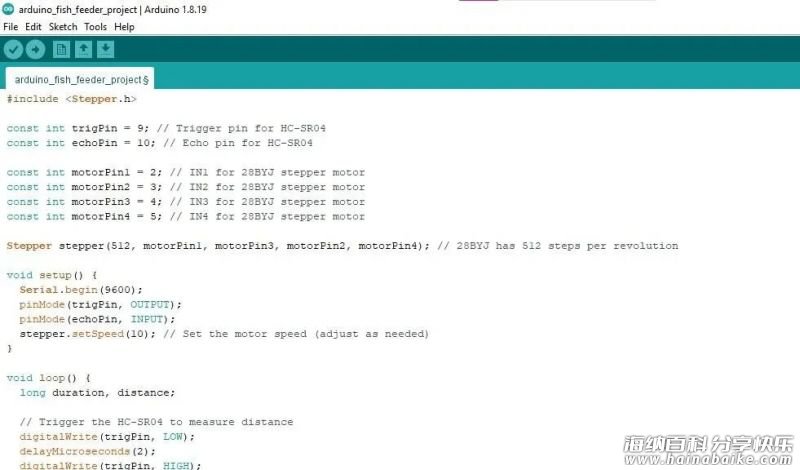

打开 Arduino IDE 并使用下面的程序，确保选择正确的端口和板类型，然后单击上传按钮，完成后我们的电路部分完成，我们可以进一步进行。

代码也可以在文件库下载：
https://make.quwj.com/project/482

组装

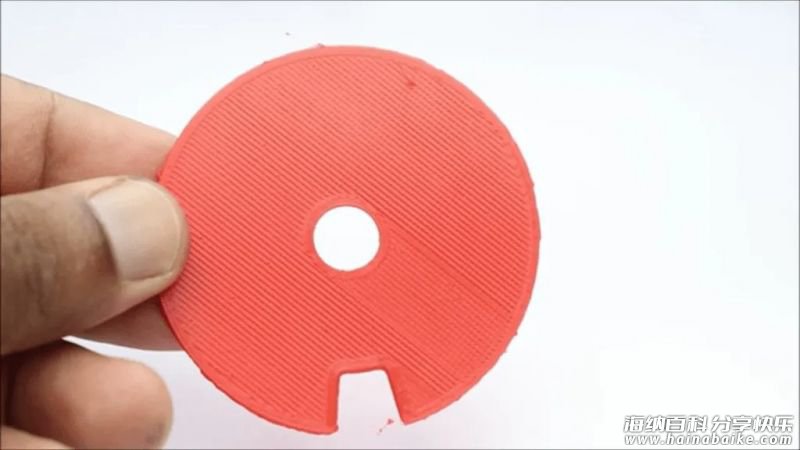

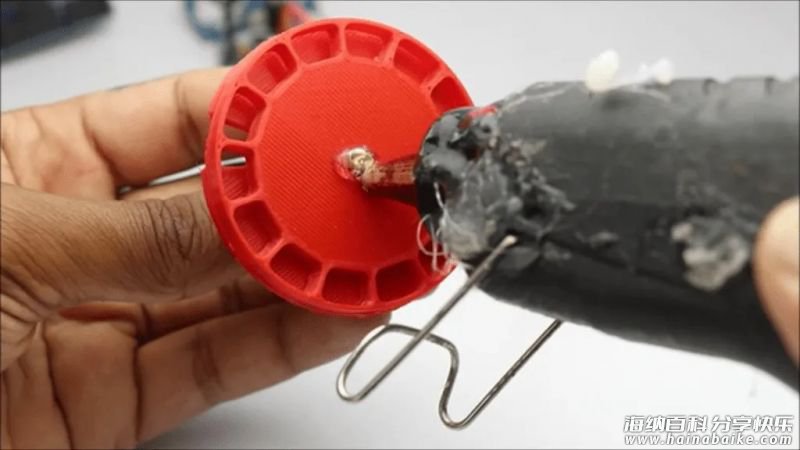

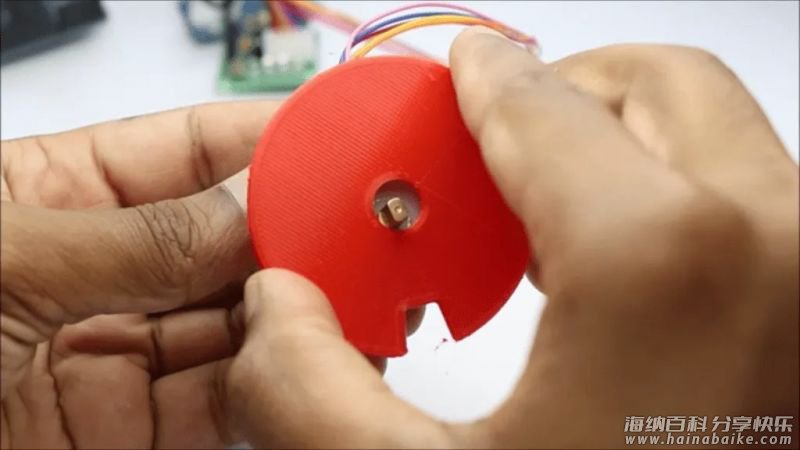

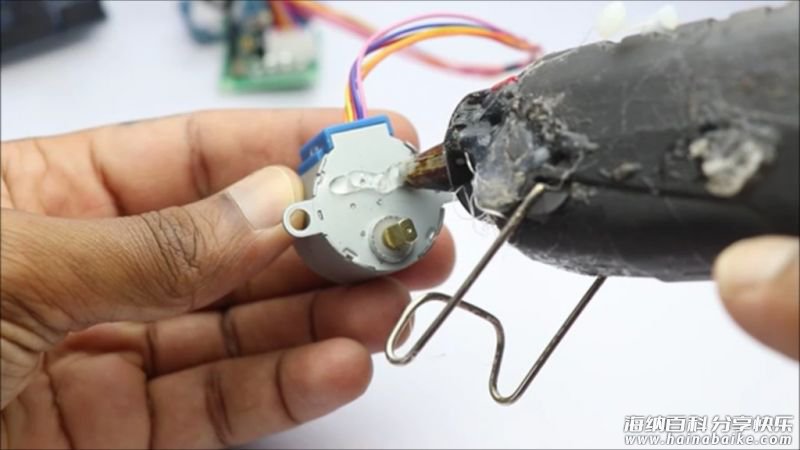

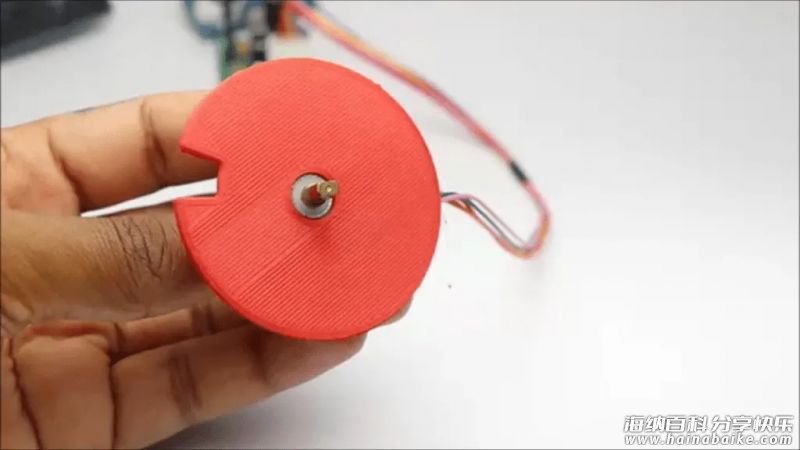

这是非常简单但最重要的部分，首先用热熔胶添把步进电机和托盘底部粘好，然后组装 3D 打印的格子的底座并用力按压。

当胶完全干燥后，我们可以用热熔胶再加固托盘顶部以确保良好的强度。

在这里，你可以把底座安装在与步进电机接线处相反的区域，这将有助于之后把饲养器放进鱼缸时的操作。

这里还有一件事是确保底座和旋转部分之间的间隙非常小，这在另一种情况下可能会导致食物泄漏。

完成

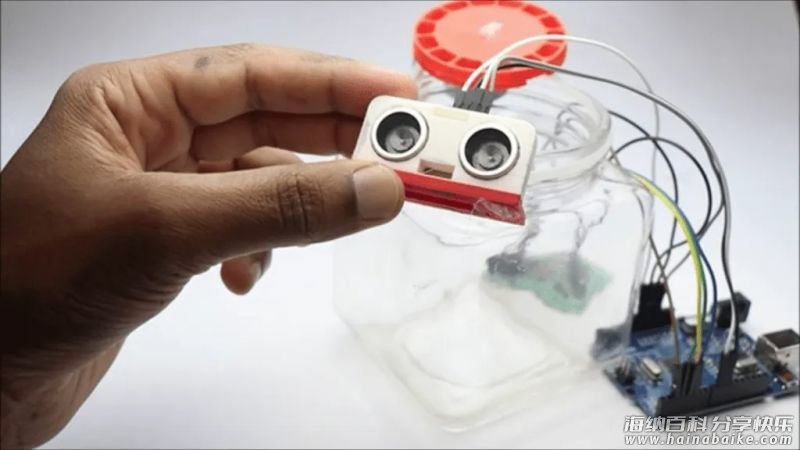

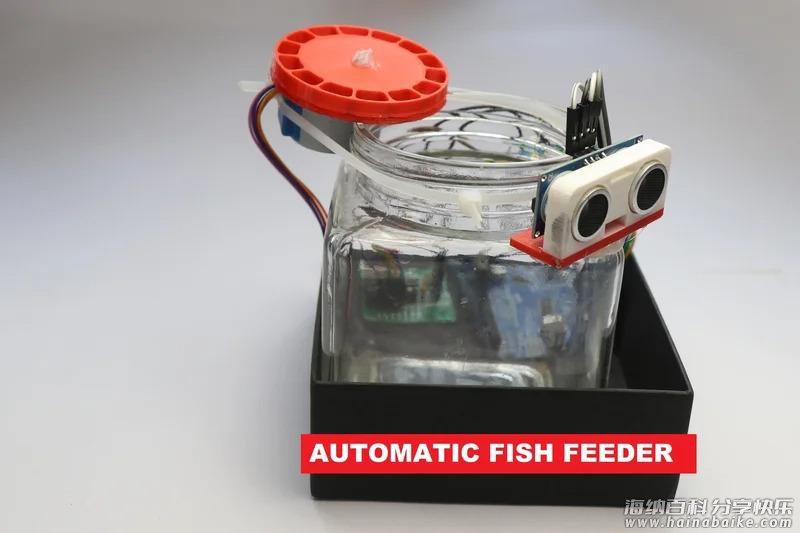

为了使送料器看起来更漂亮，我将为超声波传感器使用 3D 打印框架，你已经可以看到该项目很完美了。

为了将步进电机安装到水族箱上，我将使用扎带，因为水族箱的类型是圆形，这是最好的方法，如果你使用方形类型，我建议使用夹子类型的支架。

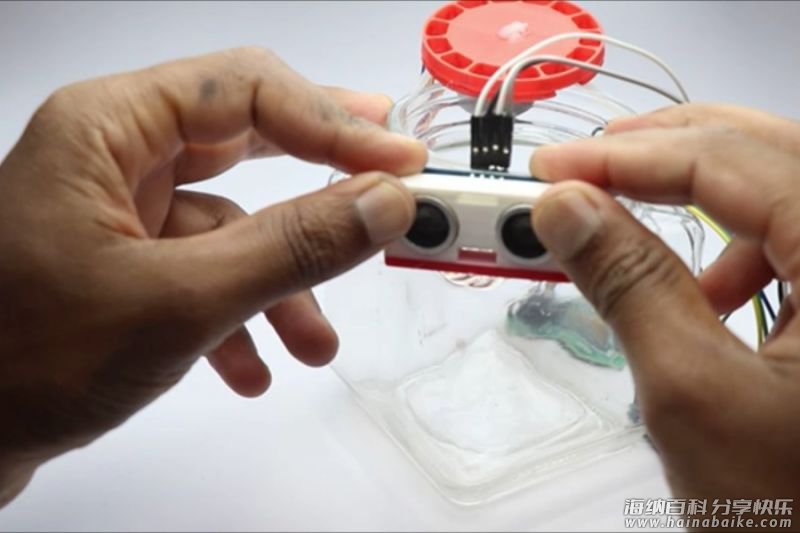

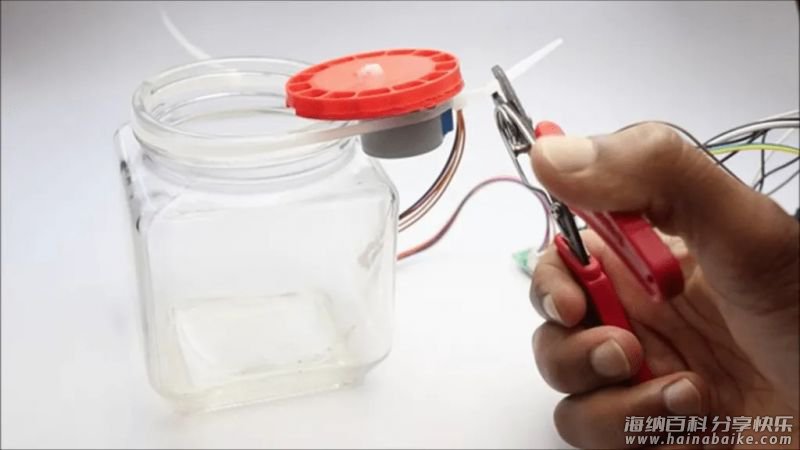

使用足够多的束线带固定，并剪去多余的部分。对于传感器，我使用了热熔胶进行固定。

如何使用

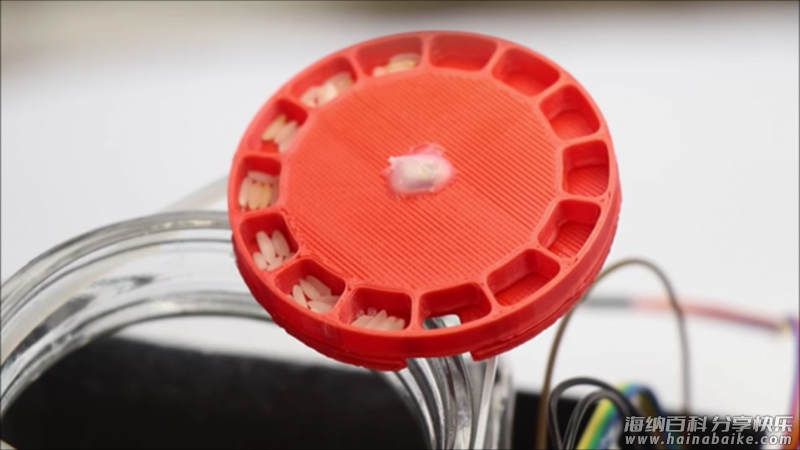

在需要分配的每个槽中添加鱼饲料颗粒，在所有槽都装满食物后，确保超声波传感器没有被任何障碍物遮挡。

给 Arduino 上电，现在当你将手放在传感器前面时，食物就会掉入水中，这样鱼就可以吃到一些食物了！

这就是关于这个项目的全部内容，你可以根据你的需要更改这个项目，感谢你的阅读。
