此前，我们介绍过树莓派 CM5 在慕尼黑电子展亮相，顶配为 16G RAM 128G EMMC。今天，树莓派 CM5 的正式发布如期而至。

意想不到的旅程

树莓派于 2008 年创立了树莓派基金会，其使命是让今天的年轻人也能像我在 20 世纪 80 年代那样，获得平易近人、可编程、价格合理的计算体验。在他们看来，树莓派电脑是 BBC Micro 的精神继承者，而 BBC Micro 本身就是 BBC 计算机扫盲项目的产物。

但是，正如最初以教育为重点的 BBC Micro 很快就在更广泛的商业计算市场中找到了一席之地一样，树莓派也成为无数公司（从初创公司到市值数十亿美元的公司）选择创新的平台。如今，百分之七十到八十的树莓派被用于工业和嵌入式应用。

虽然树莓派的许多商业客户继续使用“经典”单板树莓派外形尺寸，但该外形尺寸或基金会选择包含在 SBC 产品中的默认外设集无法满足某些客户的需求。因此，在 2014 年，树莓派发布了第一款树莓派计算模块，在易于集成的 SODIMM 模块中提供树莓派 1 的核心功能——处理器、内存、非易失性存储和功率调节。

计算模块使嵌入式客户比以往任何时候都更容易构建定制产品，这些产品受益于树莓派对树莓派硬件和软件平台的巨大投资。除树莓派 2 之外，每一代树莓派都衍生了一个计算模块衍生产品。今天，树莓派很高兴地宣布推出树莓派 CM5，这是树莓派旗舰树莓派 5 单板计算机的模块化（或嵌入式）版本，售价仅为 45 美元。

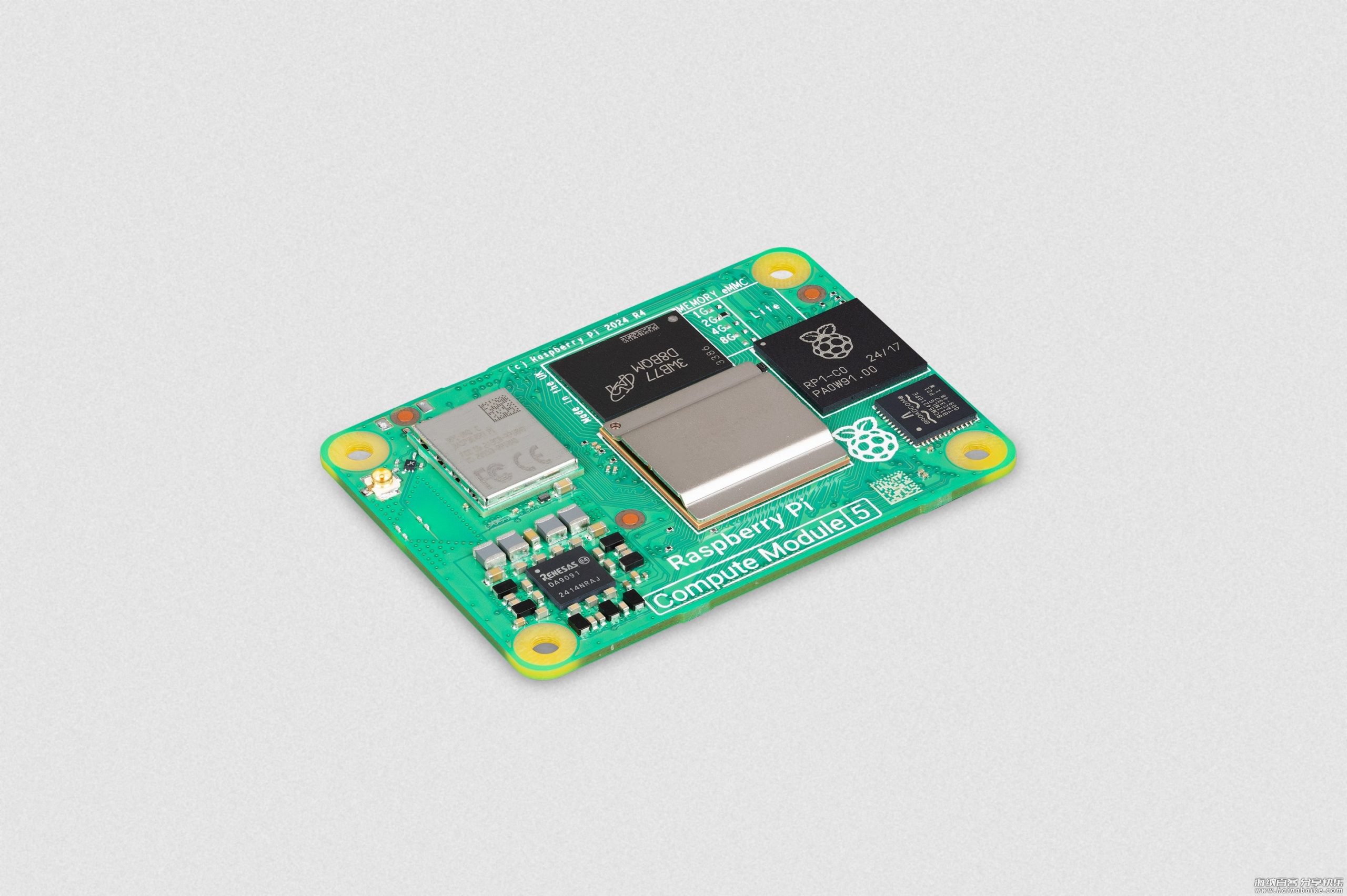

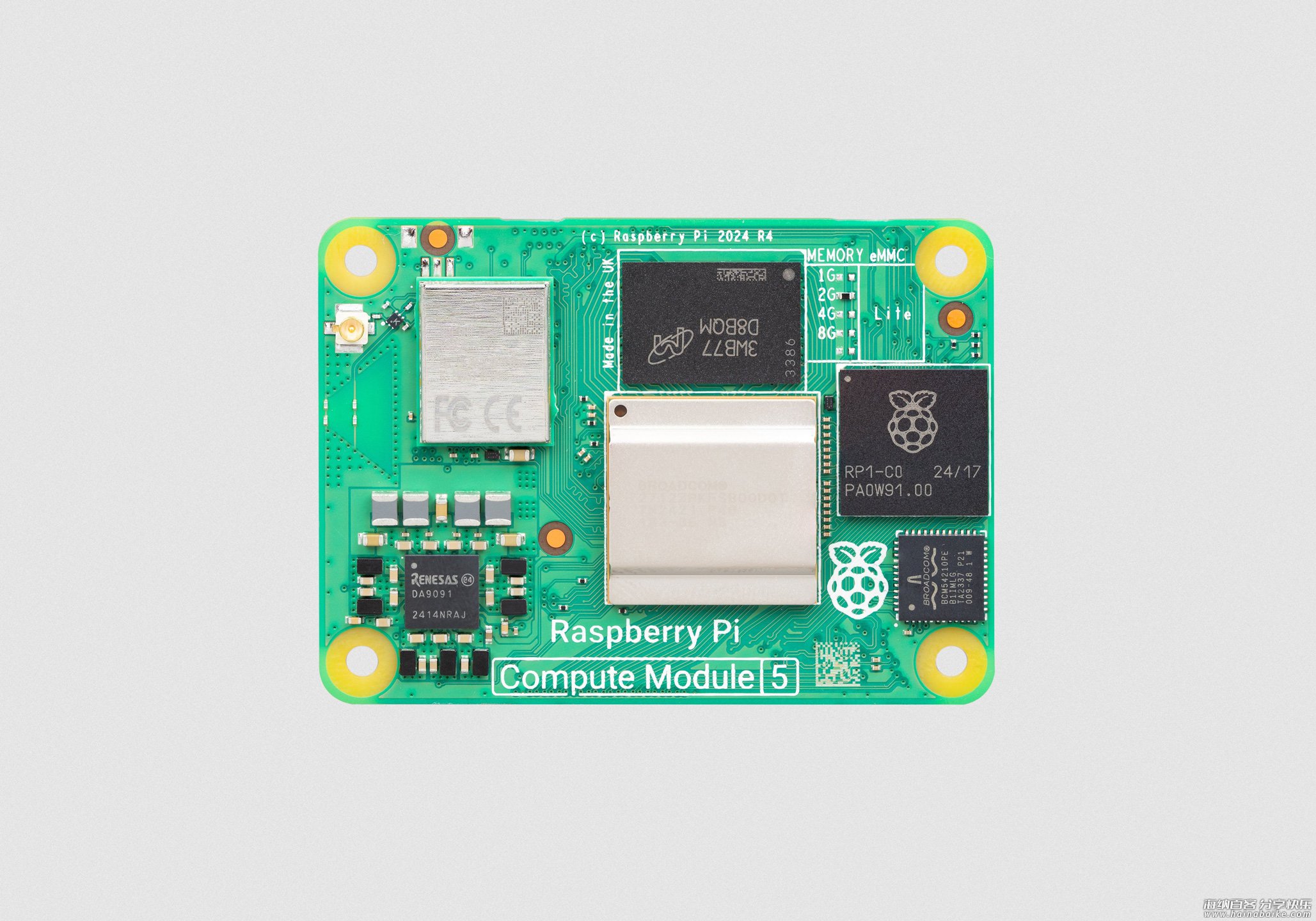

树莓派 CM5 以更小的体积为您带来树莓派 5 的一切：
– 一个 2.4GHz 四核 64 位 Arm Cortex-A76 CPU
– 一个 VideoCore VII GPU，支持 OpenGL ES 3.1 和 Vulkan 1.3
– 双 4Kp60 HDMI® 显示输出
– 一个 4Kp60 HEVC 解码器
– 可选双频 802.11ac Wi-Fi® 和蓝牙 5.0
– 2 × 个 USB 3.0 接口，支持同步 5Gbps 操作
– 千兆以太网，支持 IEEE 1588
– 2 × 4 通道 MIPI 摄像头/显示器收发器
– 用于快速外设的 PCIe 2.0 x1 接口
– 30 个 GPIO，支持 1.8V 或 3.3V 操作
– 丰富的外设选择（UART、SPI、I2C、I2S、SDIO 和 PWM）

它提供 2GB、4GB 或 8GB LPDDR4X-4267 SDRAM，以及 16GB、32GB 或 64GB MLC eMMC 非易失性存储器。16GB SDRAM 版本预计将于 2025 年推出。

树莓派 CM5 与其上一代产品树莓派 CM4 在机械上兼容，通过一对高密度垂直连接器公开所有信号，这些连接器连接到客户载板上的相应部件。布置在板角的四个 M2.5 安装孔提供了额外的稳定性。

模块的引脚和电气行为有少量变化，主要与移除两个双通道 MIPI 接口和添加两个 USB 3.0 接口有关。这些更改的详细摘要可以在树莓派 CM5 Datasheet 中找到。

配件

但树莓派 CM5 只是故事的一部分。除此之外，树莓派基金会还提供一系列新配件，以帮助您充分利用树莓派新的模块化平台。

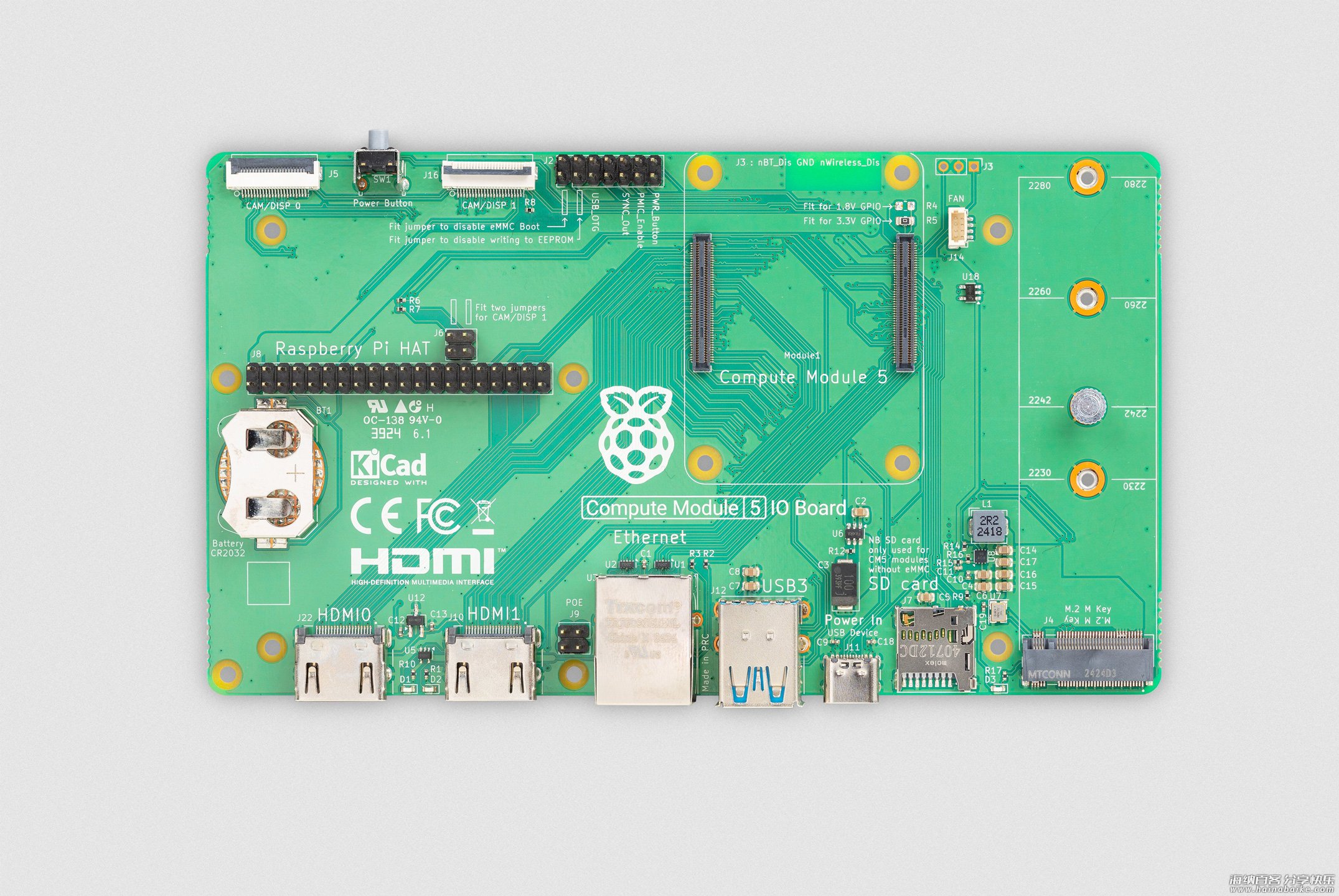

IO 板

每一代树莓派 CM 都配有 IO 板，树莓派 CM5 也不例外。
树莓派 CM5IO 板将树莓派 CM5 的每个接口都分出。它既可以作为开发平台，也可以作为参考基板（带有 KiCad 格式的设计文件），从而缩短了基于树莓派 CM5 的设计的上市时间。

IO 板具有：
– 标准 40 针 GPIO 连接器
– 2 × 个全尺寸 HDMI 2.0 连接器
– 2 × 4 通道 MIPI DSI/CSI-2 FPC 连接器（22 针，0.5mm 间距电缆）
– 2 × USB 3.0 连接器
– 支持 PoE+ 的千兆以太网插孔（需要单独的 Raspberry Pi PoE+ HAT+）
– 一个 M.2 M-key PCIe 插槽（用于 2230、2242、2260 和 2280 模块）
– 一个 microSD 卡插槽（用于 Lite 模块）
– 一个 RTC 电池插座
– 一个 4 针风扇连接器

电源由 USB-C 电源（单独出售）提供。

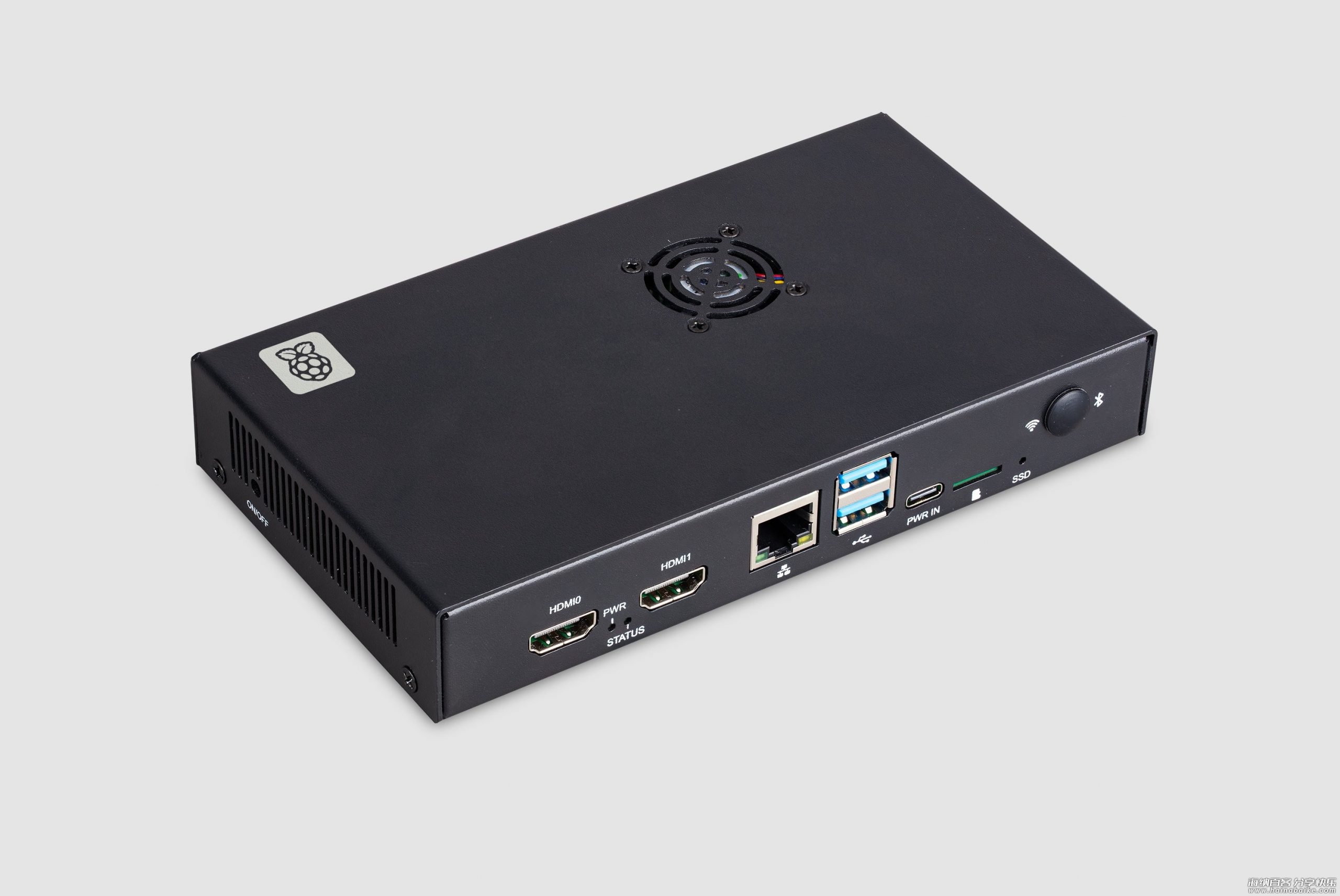

IO 外壳

与前几代产品一样，树莓派基金会预计一些用户会将 IO 板和计算模块组合作为成品进行部署：实际上是一个替代的树莓派外形尺寸，所有连接器都在一侧。为了支持这一点，他们提供了一个金属外壳，可将 IO 板变成一台完全封装的工业级计算机。用于树莓派 CM5 的树莓派 IO 外壳 包括一个集成风扇，该风扇可以连接到 IO 板上的 4 针风扇连接器，以提高散热性能。

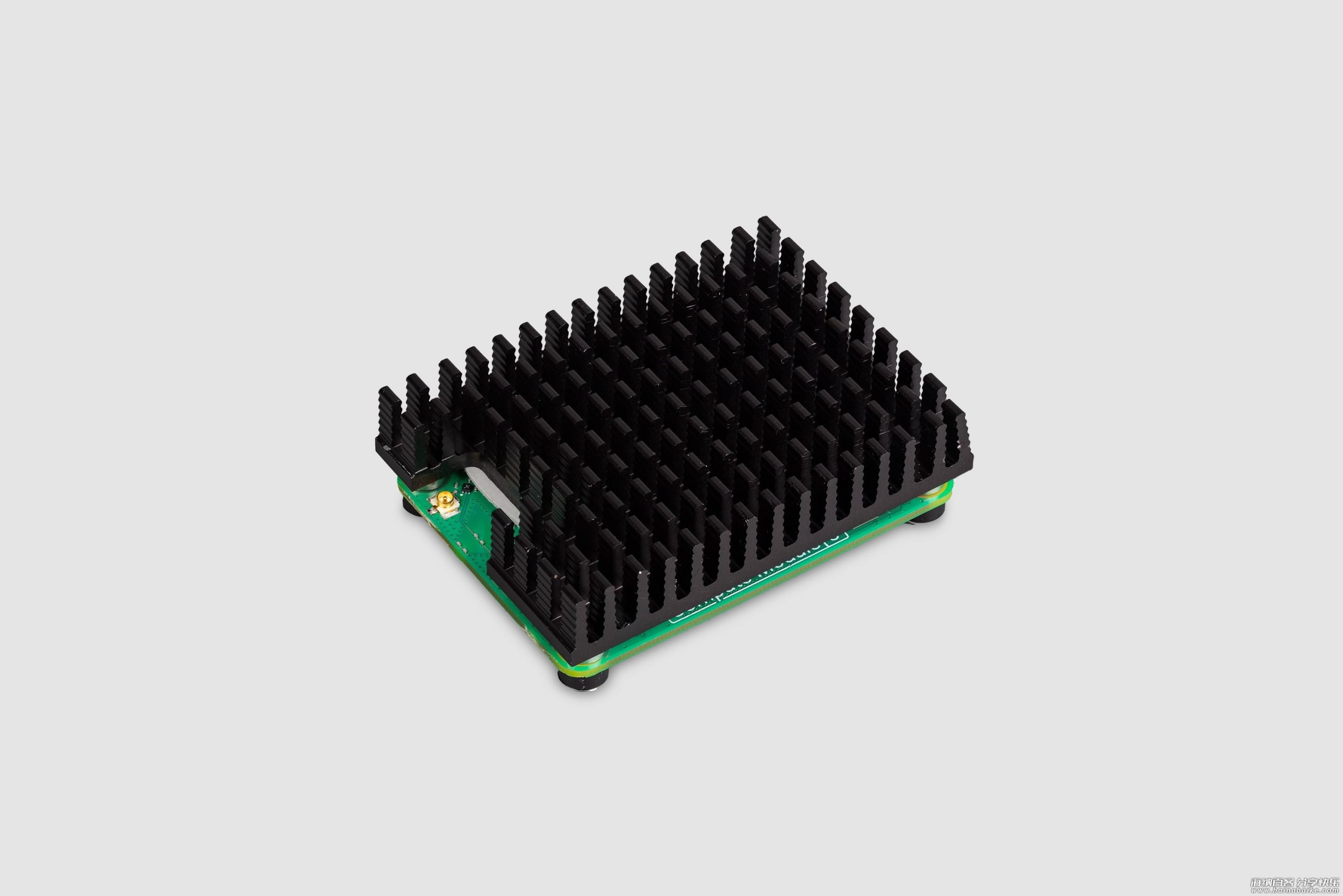

散热器

虽然树莓派 CM5 是迄今为止我们执行每条指令所消耗的能量最高效的模块化产品，但与所有电子产品一样，它在负载下会变热。适用于树莓派 CM5 散热器是一款带翅片的铝制散热器，旨在安装在树莓派 CM5 上，并包括导热垫，以优化 CPU、内存、无线模块和 eMMC 的热传递。

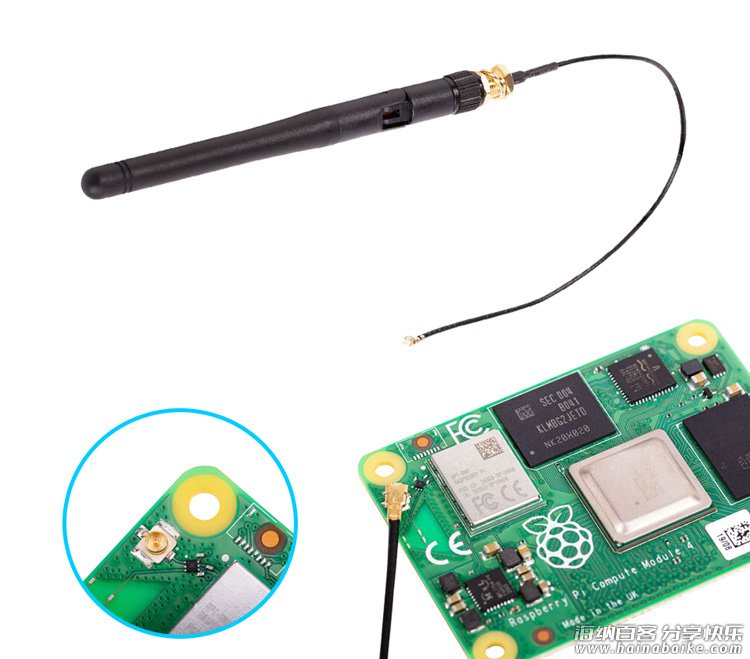

天线套件

支持无线的树莓派 CM5 变体提供板载 PCB 天线和用于外部天线的 UFL 连接器。将树莓派天线套件（与已提供给树莓派 CM4 一起使用的天线套件相同）与树莓派 CM5 的使用符合我们的 FCC 模块化标准。

开发套件

用于树莓派 CM5 的树莓派开发套件包括一个树莓派 CM5、一个 IO 板以及开始构建自己的设计所需的所有其他附件：
– CM5104032（计算模块 5，带无线、4GB RAM、32GB eMMC 存储）
– 树莓派 CM5 的 IO 外壳
– 树莓派 CM5 IO 底板
– 用于树莓派 CM5 的散热器
– 树莓派官方 27W USB-C PD 电源
– 天线套件
– 2 × 树莓派标准 HDMI 转 HDMI 电缆
– 树莓派 USB-A 转 USB-C 电缆

开发套件为嵌入式应用程序的原型设计提供了理想的环境；希望它对希望使用树莓派 CM5 进行构建的产品设计工程师有用。
