LED小灯实验是比较基础的实验之一，之前的实验里已经利用到了Arduino自带的LED，这次我们利用其他I/O口和外接直插LED灯来完成这个实验，我们需要的实验器材除了每个实验都必须的Arduino控制器和USB下载线以外的其它器件如下：
红色M5直插LED*12、20Ω直插电阻*1、面包板*1、面包板跳线*1扎。
下一步我们按照下面的小灯实验原理图链接实物图，这里我们使用数字10接口。使用发光二极管LED时，要连接限流电阻，这里为220Ω电阻，否则电流过大会烧毁发光二极管。

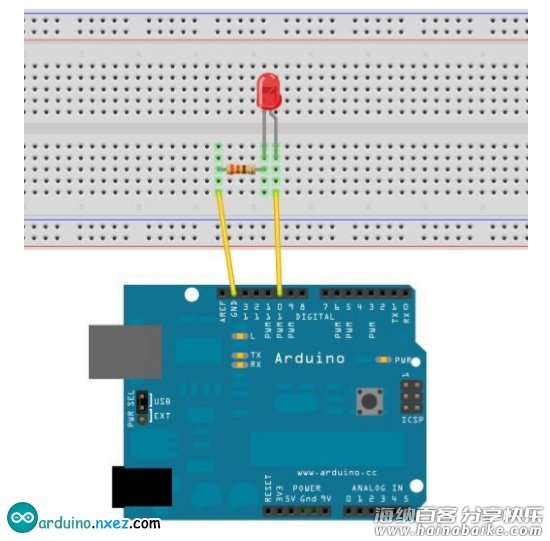

小灯实验接线图

按照上图链接好电路后，就可以开始编写程序了，我们还是让LED小灯闪烁，点亮1秒熄灭1秒。这个程序很简单与Arduino自带的例程里的Blink相似只是将13数字接口换做10数字接口。参考程序如下：

intledPin=10;//定义数字10接口
voidsetup()
{
pinMode(ledPin,OUTPUT);//定义小灯接口为输出接口
}
voidloop()
{
digitalWrite(ledPin,HIGH);//点亮小灯
delay(1000);//延时1秒
digitalWrite(ledPin,LOW);//熄灭小灯
delay(1000);//延时1秒
}

下载完程序就可以看到我们的10口外接小灯在闪烁了，这样我们的小灯闪烁实验就完成了。注意LED是有极性的。如果不亮，把LED掉过来就OK。一闪一闪亮晶晶~
