一、前言
HTTP是超文本传输协议的英文缩写，是基于TCP/IP通讯协议之上用来传输HTML和图片文件的应用协议，它是一个应用层面向对象的协议，优点是简捷、快速，适用于分布式超媒体信息系统。HTTP协议主要工作于B-S架构之上，这个时候浏览器作为HTTP的客户端通过URL向HTTP的服务器（web服务器）发送所有请求，web服务器根据接收到的请求后，向客户端发送响应信息。客户端向服务器请求发送时，需要传送请求方法和路径。路径就是URL，而HTTP常用的请求方法为GET和POST方法，每种方法规定了客户端与服务器通讯方式和数据报文。本文就以虹科工业树莓派为例进行实践，尝试把工业树莓派的一些数据上传到云平台。

二、准备
1.1、硬件准备
RevPi Connect*1
24V电源*1
网线*1
1.2、软件准备
SSH工具-FinalShell
注册OneNET云平台

三、云平台操作步骤

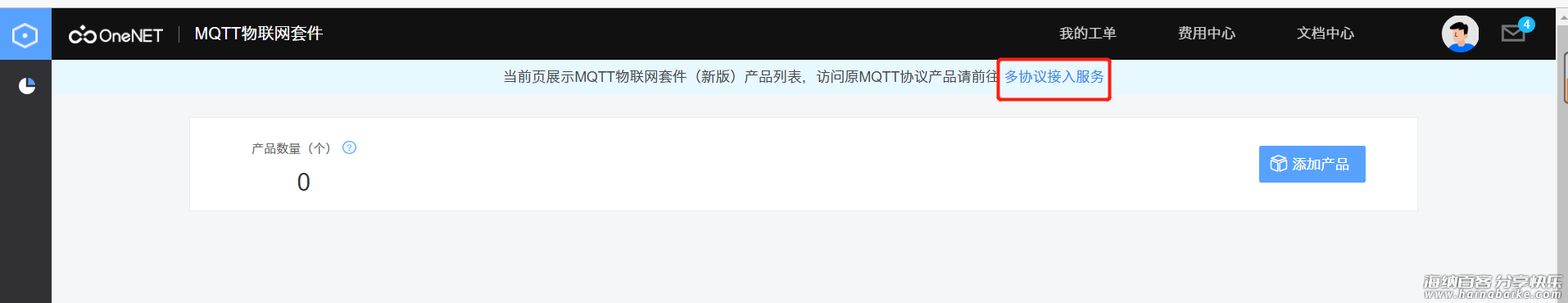

1、进入OneNET云平台的多协议接入服务；
路径：OneNET云平台首页->产品服务->MQTT物联网套件->立即使用->多协议接入服务

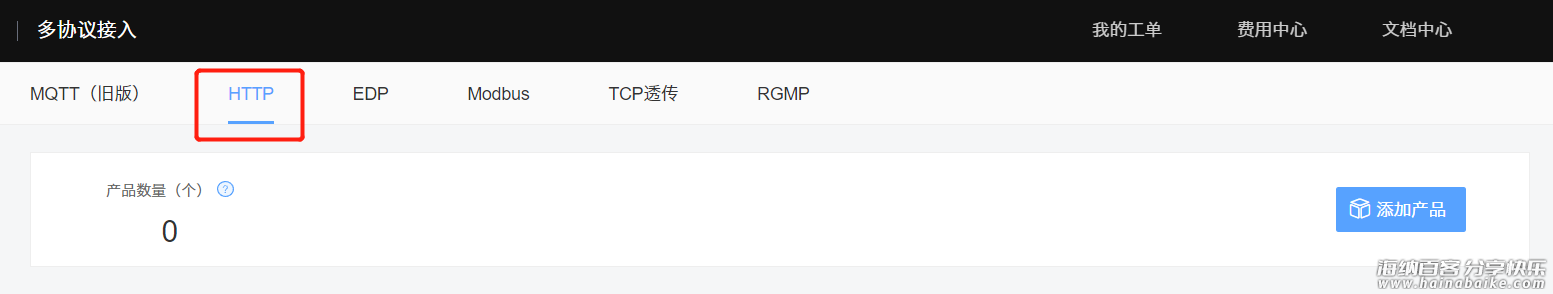

2、选择HTTP服务；

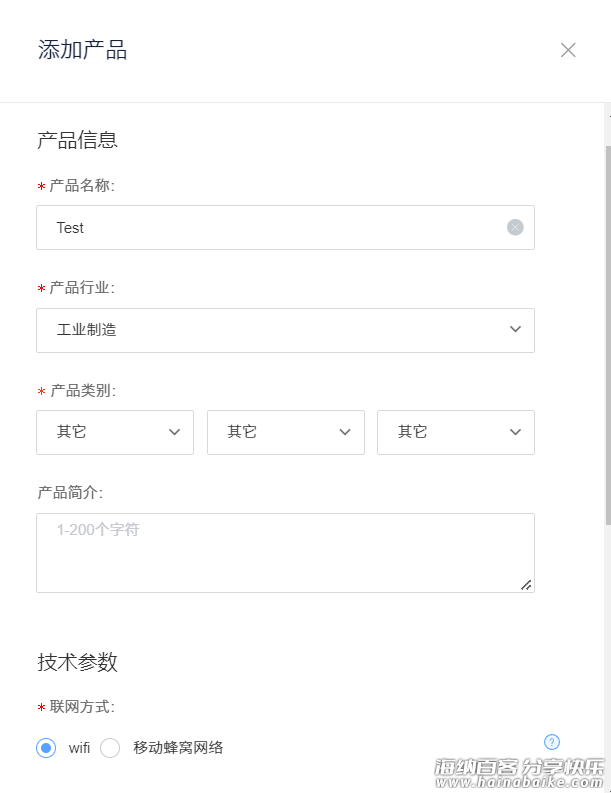

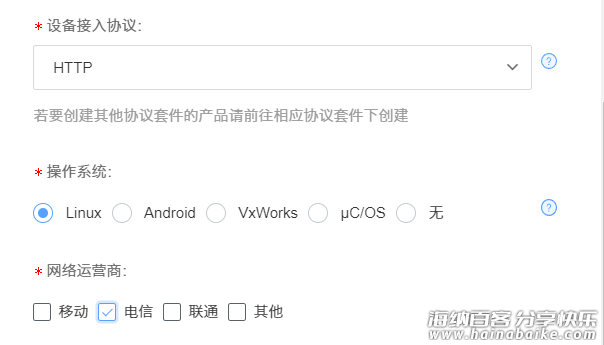

3、添加产品，详细信息可参考如下；

4、添加设备，设置一个设备名称和编号即可；

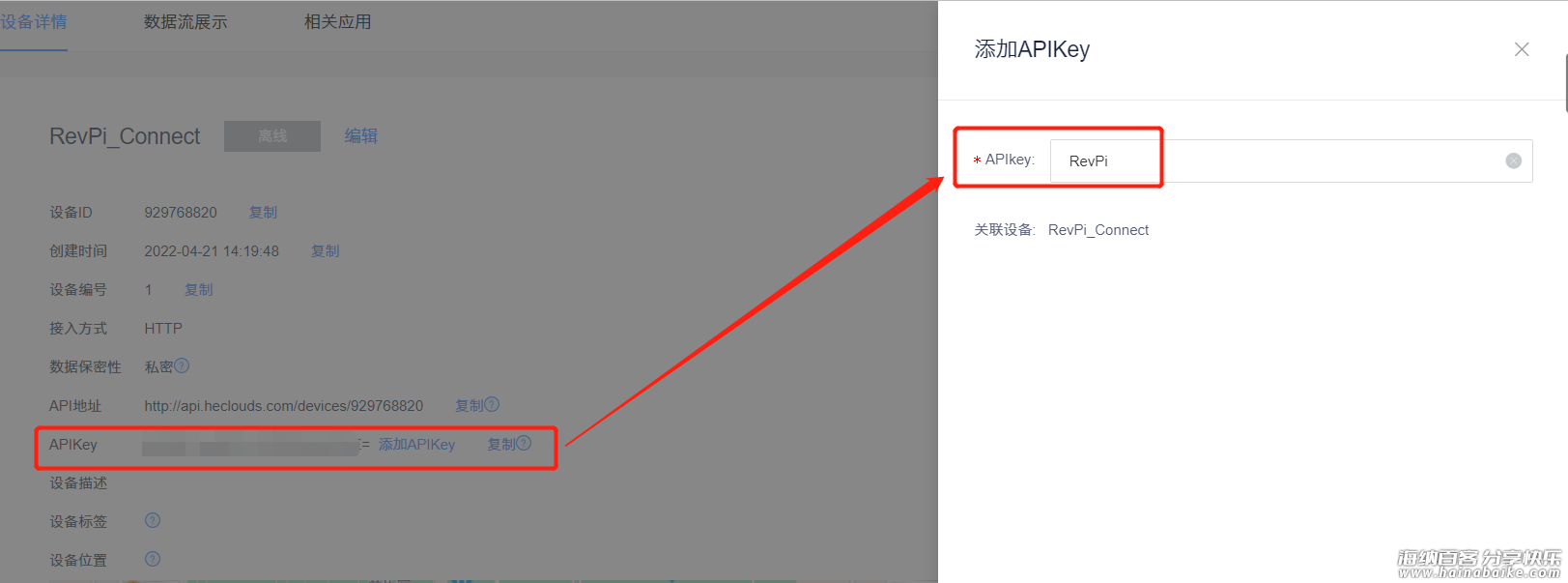

5、点击设备详情，添加APIKey；

6、保留这个页面或者保存好API地址和APIKey，后面需要用到；
7、云平台配置完成。

四、工业树莓派配置
1、用SSH工具登录工业树莓派命令行，并使用sudo su指令进入管理员权限。
2、新建一个python文件，这里的话就直接用nano指令新建了一个python文件，然后会直接进入新建的python文件里面；
nano http_Test.py
3、在新建的python文件里面添加如下代码，注意APIKET和apiurl都需要填写OneNET云平台生成的API地址和APIKey；

import urllib.request
import json
import time
import datetime
import requests

APIKEY = 'api_key'  # 改成自己添加的设备APIKEY
apiurl = 'http://api.heclouds.com/devices/设备号/datapoints'#改成自己添加的设备APIURL
apiheaders = {'api-key': APIKEY, 'Content-Length': '120'}

def get_temp():
    f=open('/sys/class/thermal/thermal_zone0/temp', 'r')
    s=f.read()
    temp =int(s)
    last_temp=temp/1000
    return last_temp

def http_put():
    temperature=get_temp()
    CurTime = datetime.datetime.now()
    payload = {'datastreams': [{"id": "raspberrypi_temperature", "datapoints": [{"at": CurTime.isoformat(), "value": temperature}]}]}
    jdata = json.dumps(payload)  # 对数据进行JSON格式化编码
    # print(jdata)
    r = requests.post(apiurl, headers=apiheaders, data=json.dumps(payload)
    # return r

if __name__ == '__main__':
    while True:
        time.sleep(2)
        http_put()

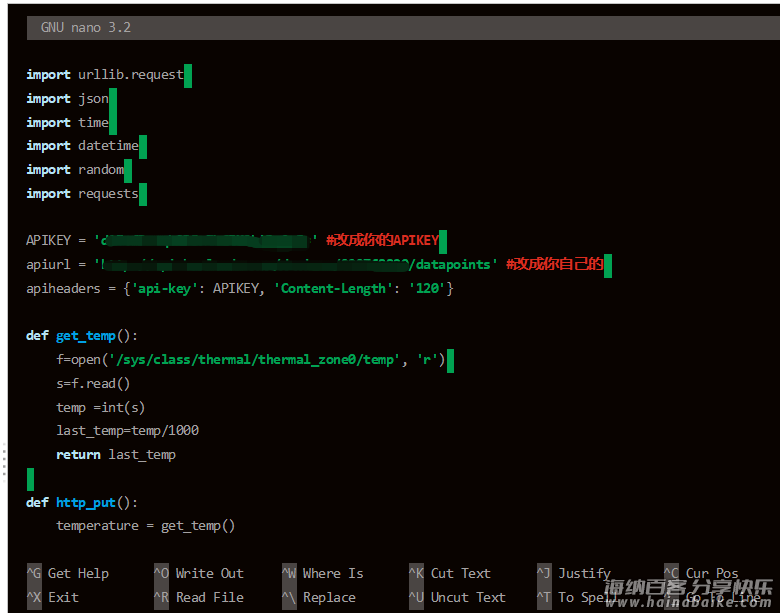

4、添加之后如下图所示：

5、编辑完成之后，Ctrl+X退出，Y保存，回车键确认保存。

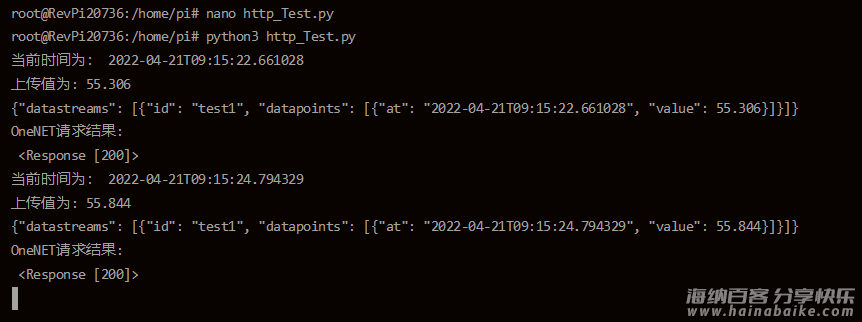

6、运行以下代码，即可运行http_Test.py文件
python3 http_Test.py

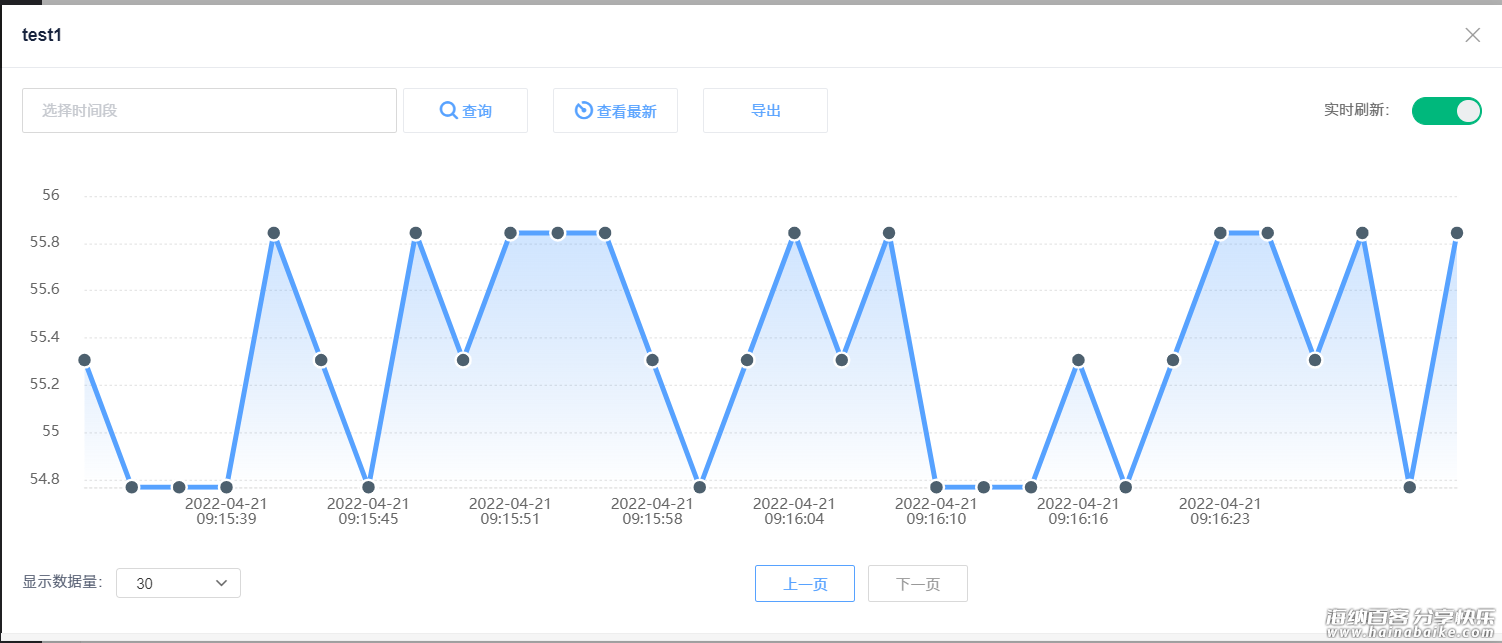

8、打开OneNET平台，点击设备的数据流，打开实时刷新即可看到数据在实时更新。

五、总结

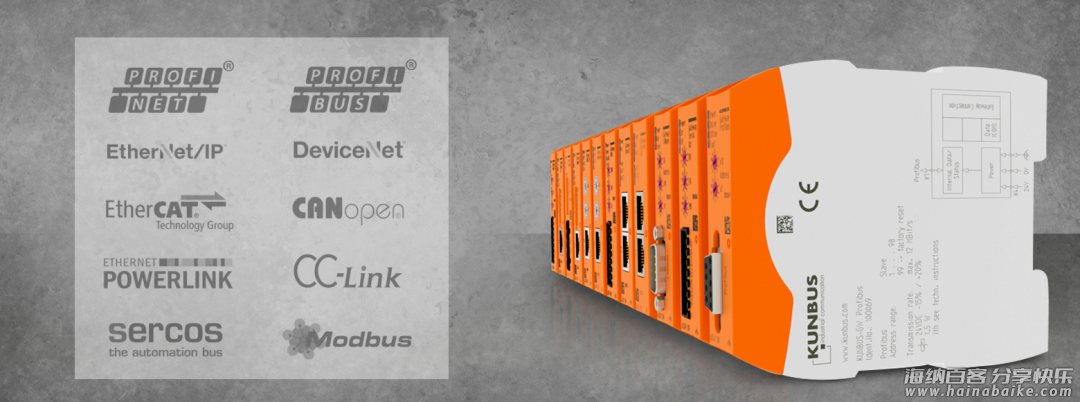

以上操作的话，只是把工业树莓派CPU温度上传到云平台进行一个显示效果。但是结合工业树莓派强大的功能，可以做更多的操作和应用。工业树莓派本身支持很多的通讯协议，例如Modbus TCP/RTU、EtherCAT、Profinet等。工业树莓派就可以作为一个协议转换的网关，将工业现场设备数据通过通讯协议传输到工业树莓派上进行数据，然后再将处理后的数据通过HTTP协议上传到云平台进行管理。
