基于树莓派的 LED 数字温度计

吃瓜阿阳 2022-11-07 11:27:54

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

MAKER:Anders644PI／译：趣无尽 Cherry（转载请注明出处）

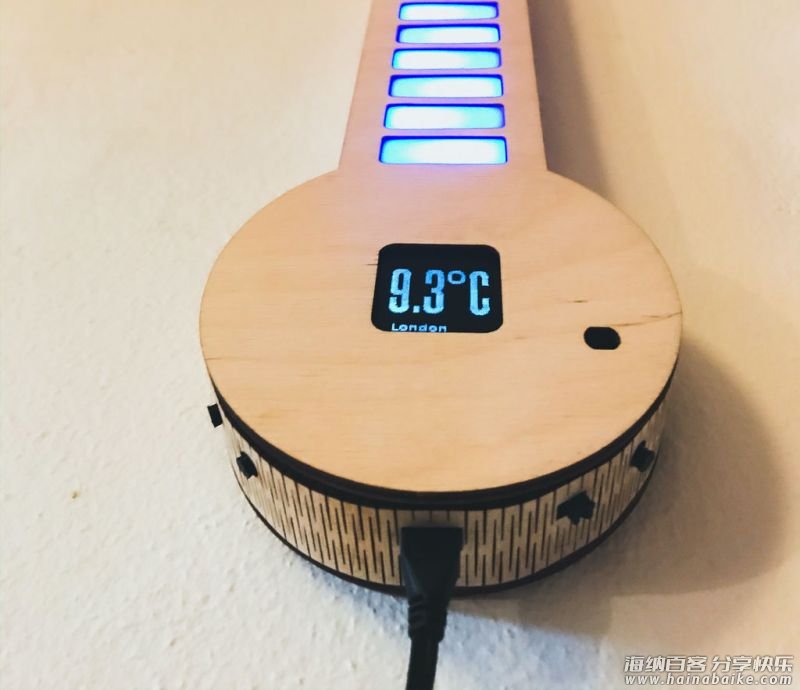

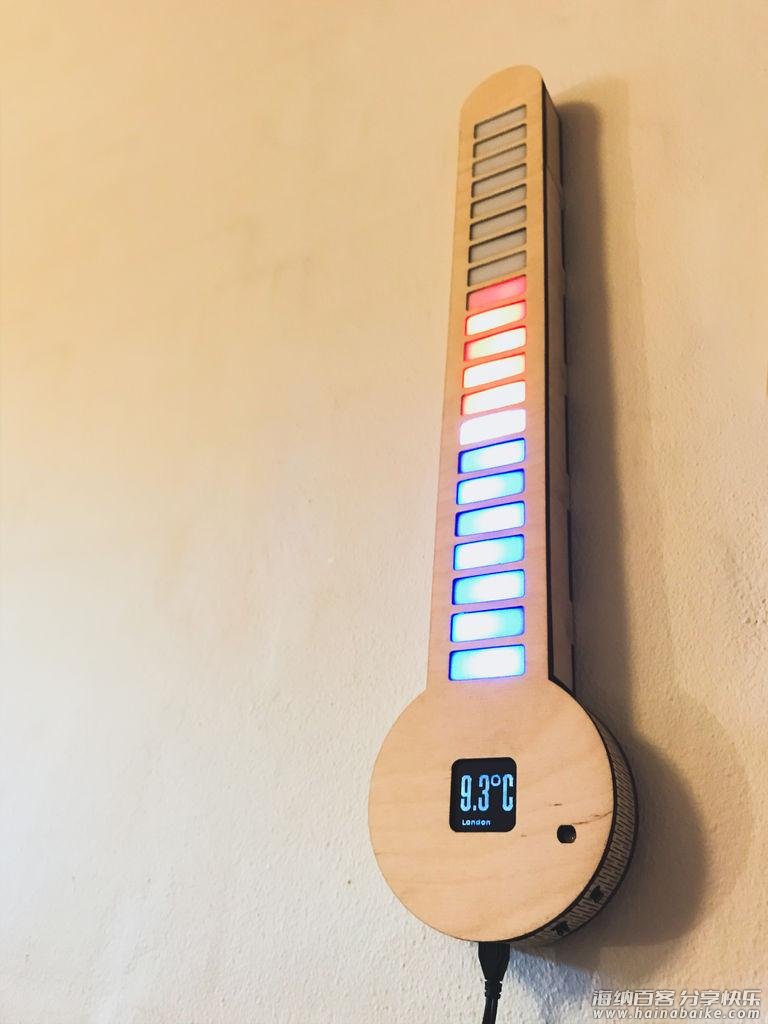

本期带大家制作一个数字温度计，可以作为一款很个性的挂件装饰你的房间哦！
只需要树莓派 Zero W、LED 灯带、OLED 显示屏和定制的 PCB、胶合板或亚克力板这些组件就可以了，使用 Raspbian 操作系统。

特色：
1、循环显示城市列表，并在 OLED 显示屏和 LED 灯带上显示温度。当然你可以使用侧面的按钮手动选择要显示的城市。
2、由 LDR 控制，几分钟内就会默认非活动状态，将自动关闭 LED 灯带和 OLED 显示器，如果检测到明显的光线变化，它将自动重新点亮。

材料清单

树莓派 Zero W × 1
SD 卡 × 1
1.5 英寸 OLED 模块 × 1
5V 2.4A 电源 × 1
WS2812B LED 灯条 5 米（30个/米） × 1
定制 PCB × 1
4mm 胶合板 × 1
6mm 胶合板 × 1
3mm 白色亚克力板 × 1
螺钉 × 若干
螺栓 × 若干
垫圈 × 若干
支架 × 若干
烙铁 × 1
焊锡 × 1
热熔胶 × 1
木材胶 × 1

天气数据

从 OpenWeatherMap.org 上获取免费的天气数据，这里提供许多国家和地区的大城市的天气数据。使用方法如下。

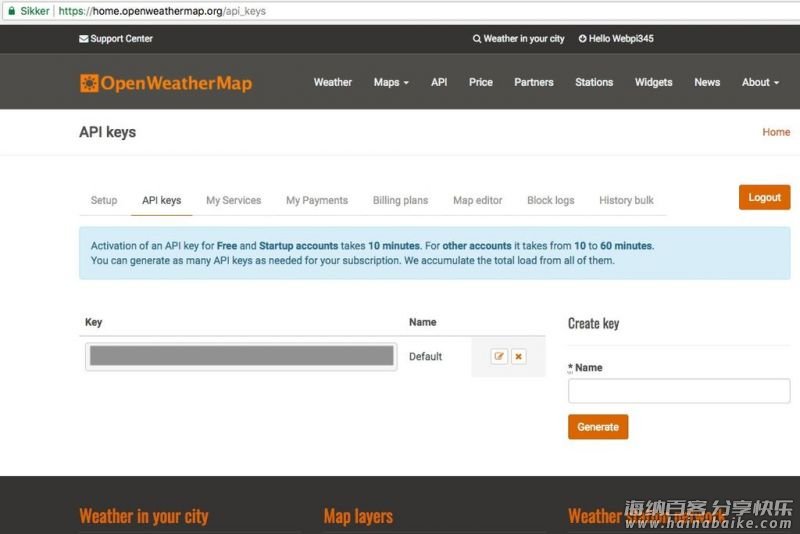

1、在 OpenWeatherMap.org 上创建一个免费帐户：https://openweathermap.org/
2、复制你的 apikey 供以后使用。
3、下载、解压缩并打开 city.list.json.gz 文件，搜索你要显示的城市，然后复制城市 ID 供以后使用。
城市温度显示代码请在项目文件库中下载。
https://make.quwj.com/project/195

设置与编程

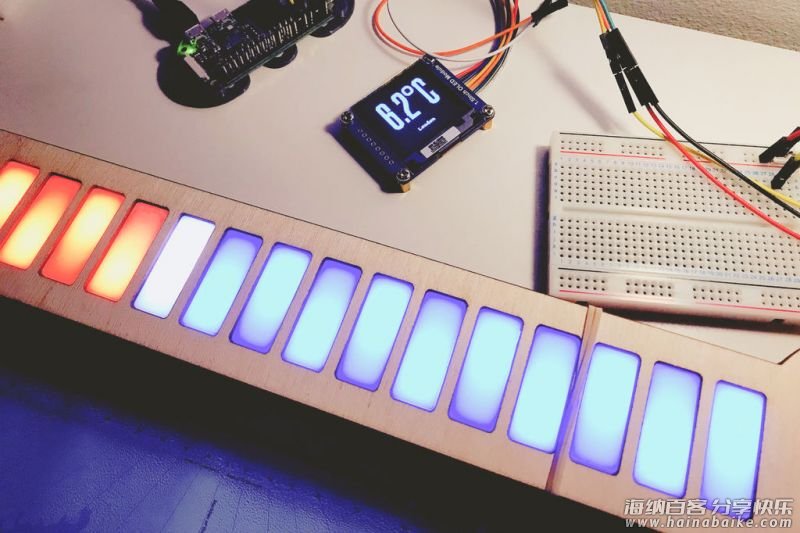

首先将 OLED 显示器连接到树莓派，并安装适用于OLED 显示器的库。此步骤确保树莓派已连接至互联网。
1、在接口选项下的 raspi-config 中启用 I2C 和 SPI 功能。退出并重新启动。
2、运行并更新：

sudo apt-get update

3、运行以下命令以安装必要的库：

sudo apt-get install python-dev
sudo apt-get install python-smbus
sudo apt-get install python-serial
sudo apt-get install python-imaging

4、运行以下命令并打开配置文件：

sudo nano /etc/modules

确保以下两行位于配置文件中，然后退出并重新启动：

i2c-bcm2708
i2c-dev

5、现在运行此命令以复制到我的 GitHub 存储库：

git clone https:/ /github.com/Anders644PI/1.5inch-OLED-with-RPi.git

6、进入新文件夹，解压缩 RPi_GPIO-0_6_5.zip：

unzip RPi_GPIO-0_6_5.zip

运行此命令以安装库：

cd RPi_GPIO-0_6_5
sudo python setup.py install

7、通过键入以下内容来返回主文件夹：

cd /home/pi/1.5inch-OLED-with-RPi/

用同样的方法处理 spidev-3_2.zip。
8、解压 wiringPi.zip:

unzip wiringPi
cd wiringPi

并运行以下命令：

chmod 777 build
./build

使用以下命令检查安装：

gpio -v

9、返回主文件夹，然后解压缩 bcm2835-1_45.zip

unzip bcm2835-1_45.zip
cd bcm2835-1_45

10、然后运行此命令并安装库：

./configure
make
sudo make check
sudo make install

11、再次返回到 /home/pi/1.5inch-OLED-with-RPi/，然后运行命令来测试 OLED：

cd /Demo_Code/Python/
sudo python main.py

最后，编写代码即可，你可以参考我的代码，请在 GitHub 上获取：
https://github.com/Anders644PI/1.5inch-OLED-with-RPi

配置天气 API

cd LED_Thermometer_Code_and_OLED_driver
nano Official_Digital_LED_Thermometer_v1-0.py

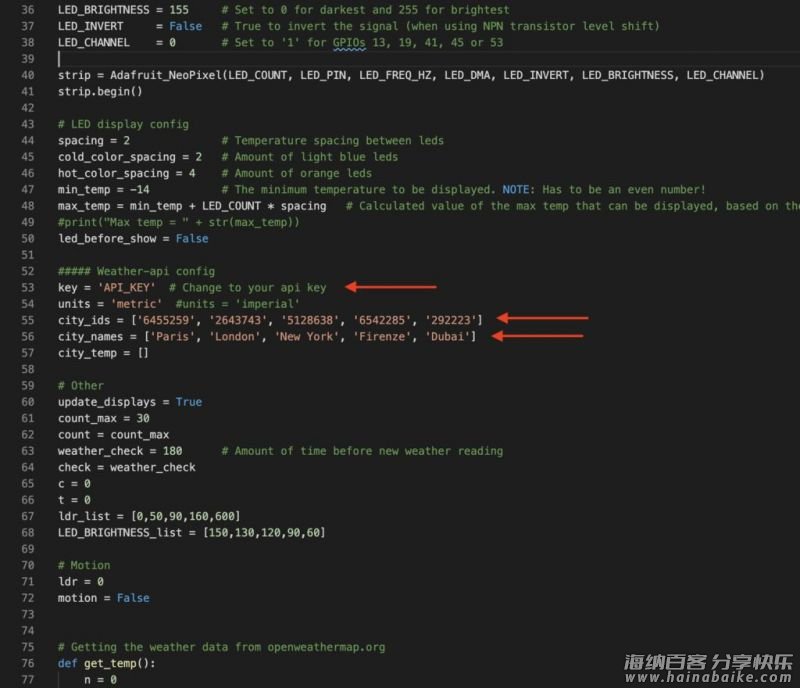

最后，如图所示，向下滚动并从 openweathermap.org 中将 api-key 改为你的 api 密钥。另外，将城市 ID 和城市名称更改为你所需要的城市。

定制 PCB 板

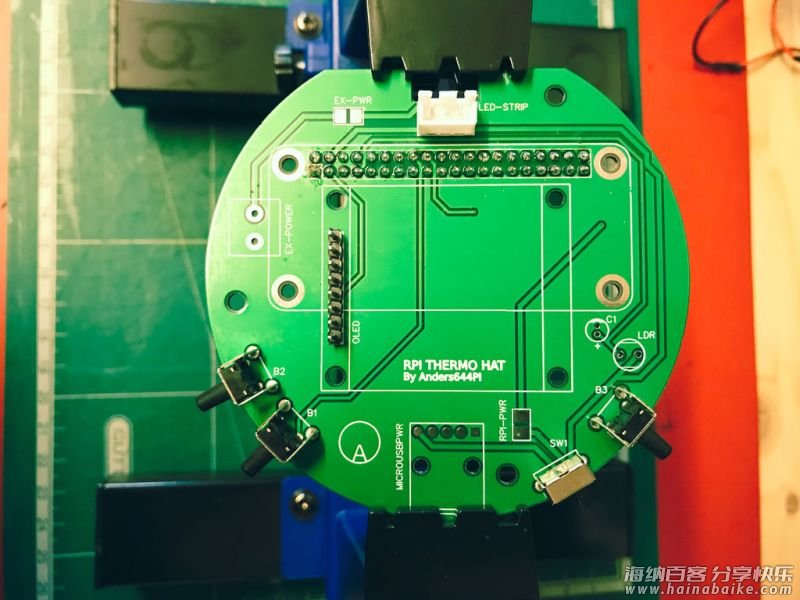

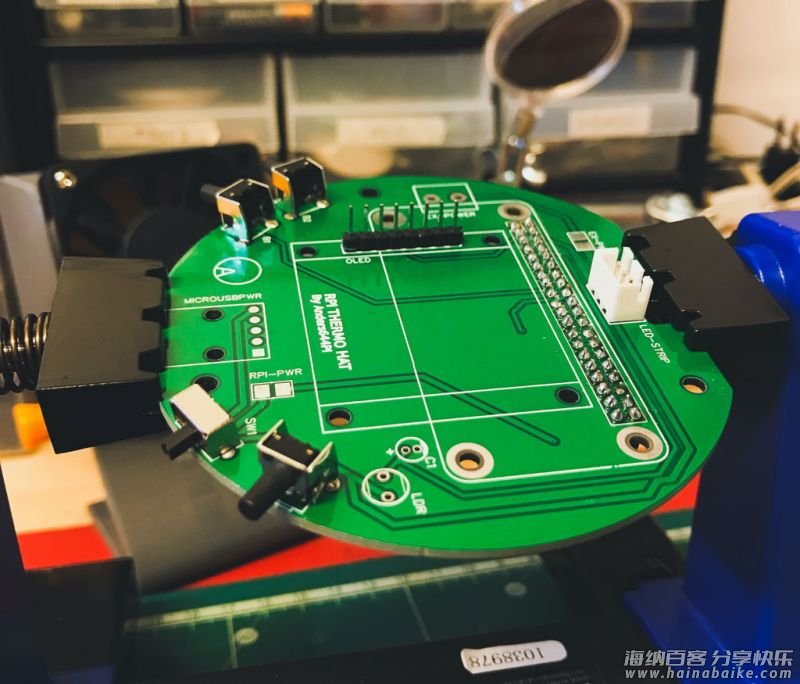

如图所示，当我弄清楚需要的电子元件后，就开始在网上定制 PCB 板。所有的文件在 GitHub 上均提供了。

切割外壳

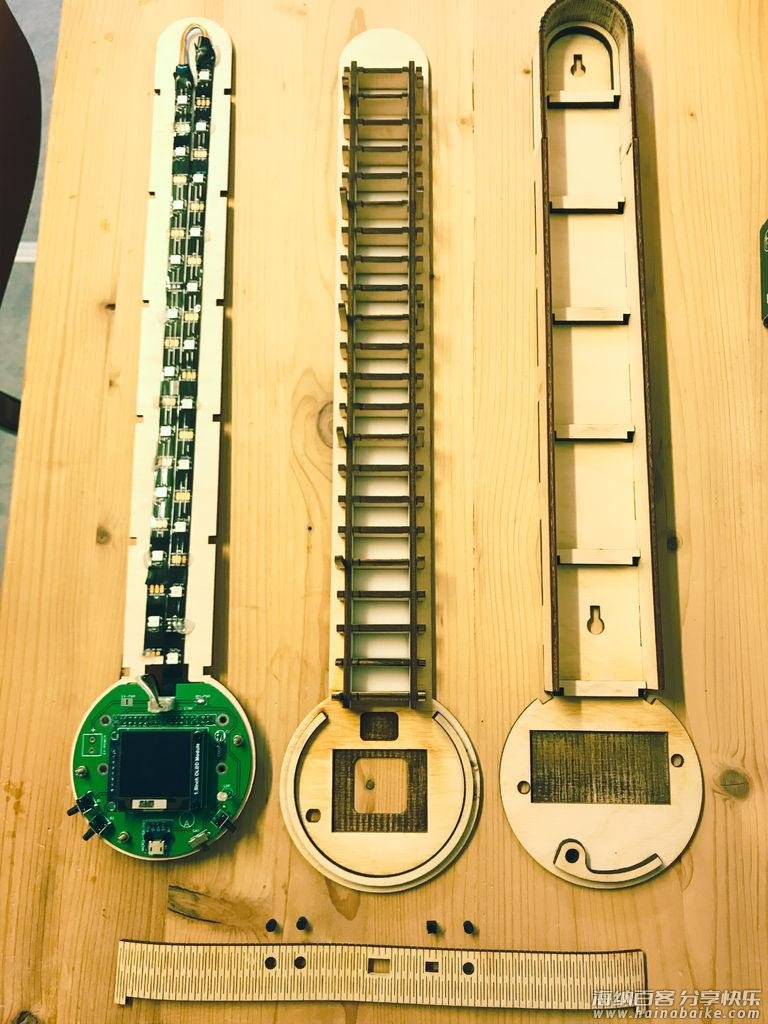

1、使用 4mm 胶合板和 6mm 胶合板激光切割出外壳。使用 3mm 的白色亚克力板激光切割 LED 的漫射器模型。
2、将电子设备和 LED 灯带连接到激光切割好的胶合板上。然后组装外壳。
3、3D 打印按钮和开关，以便配套使用。
所有 3D 打印文件请在我的 GitHub 中下载。你可能需要将 SVG 文件缩小到75％。
https://github.com/Anders644PI/1.5inch-OLED-with-RPi
