MAKER:a-RN-au-D／译：趣无尽 Cherry（转载请注明出处）

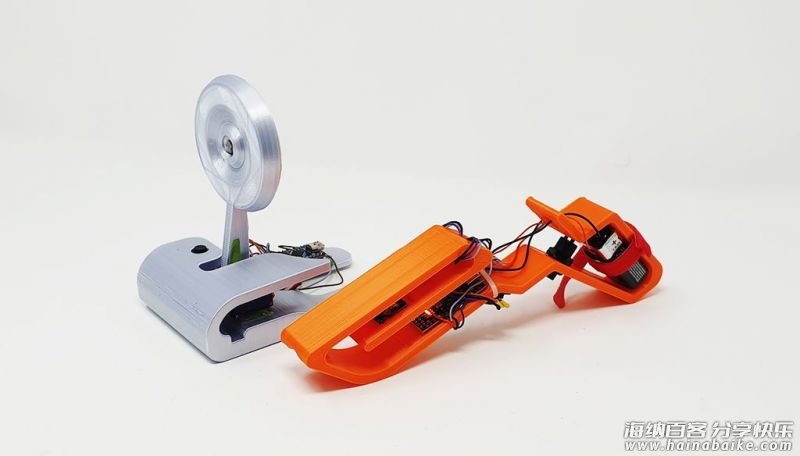

每个男孩子的玩具箱少不了手枪，下面介绍一款基于 Arduino、3D 打印的激光枪靶套件。结构非常简单，制造过程也并不复杂。biubiubiu……制造一把过过枪瘾吧！

来看一段视频：

特性

可切换射击模式：十次射击模式和冲锋模式可随意切换。
靶子模式：可在桌面模式和墙面模式之间切换。

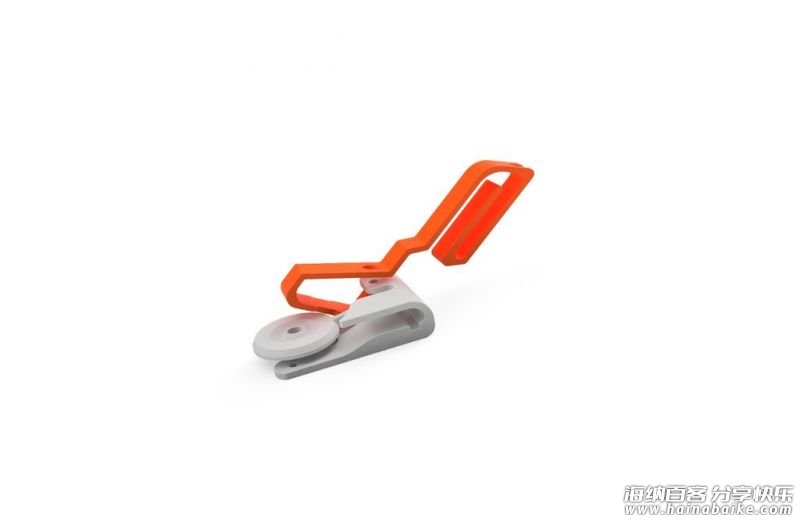

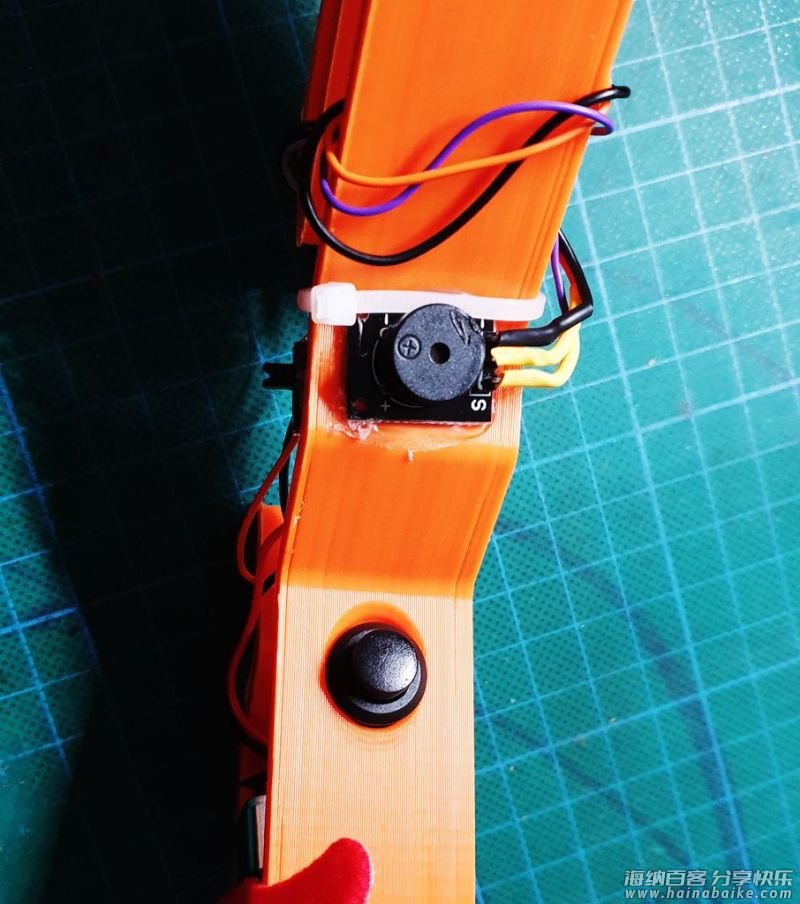

手枪的模型是开放型的，设计比较简单。你可以随意添加面包板、电路板或传感器，可以很方便地用热熔胶和轧带固定。

材料清单

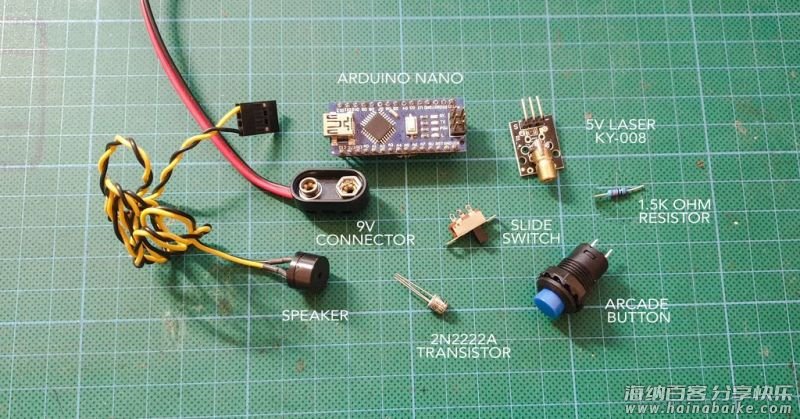

激光枪部分：

Arduino Nano×1
5V 微型红色激光发射头（KY 008）×1
按钮×1
迷你扬声器x1
晶体管 2N2222A×1
9V 连接器×1
1.5k Ohm 电阻×1

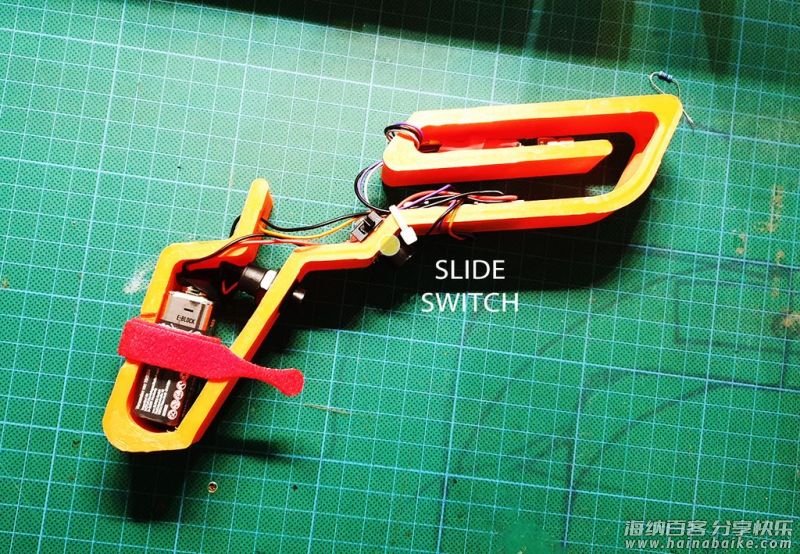

滑动开关×1

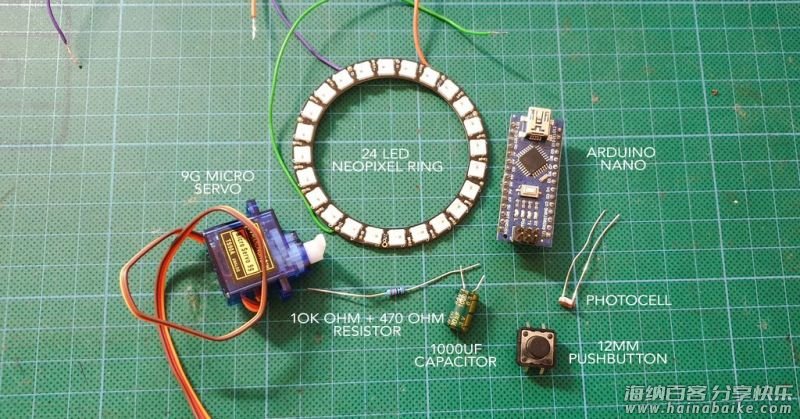

靶子部分：

Arduino Nano×1
光敏电阻×1
SG90 9G 电机×1
Neopixel 24 LED Pixel 环×1
12mm 扁平按钮×1
10K Ohm 电阻×1
470 Ohm 电阻×1
1000 µF 6.3V 电容×1
迷你扬声器x1

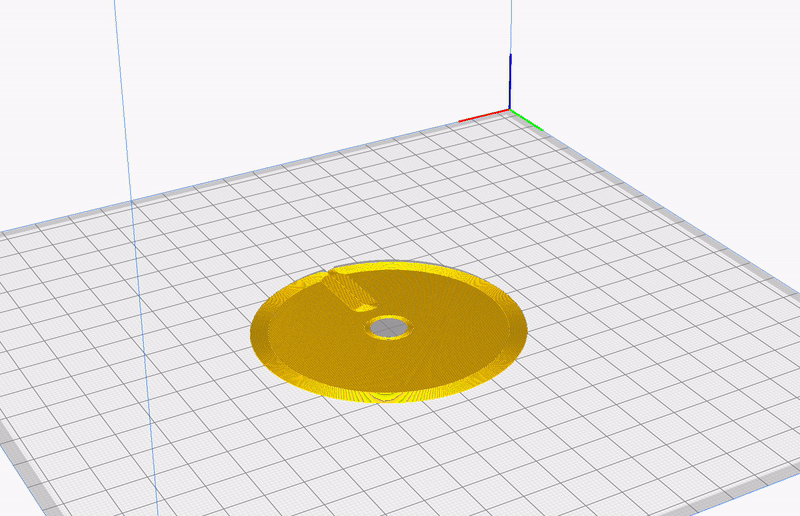

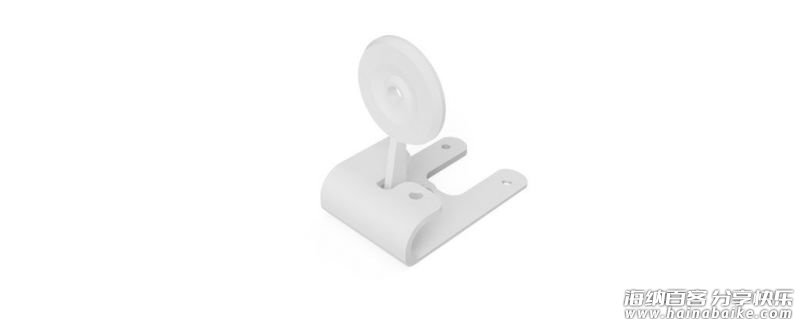

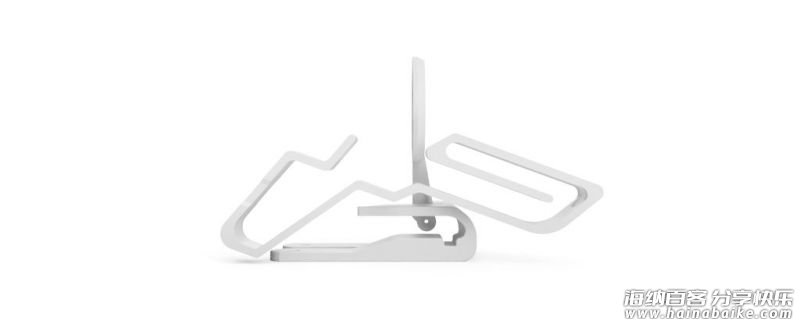

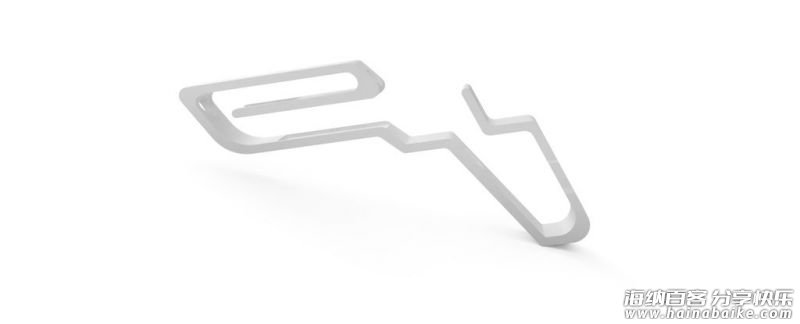

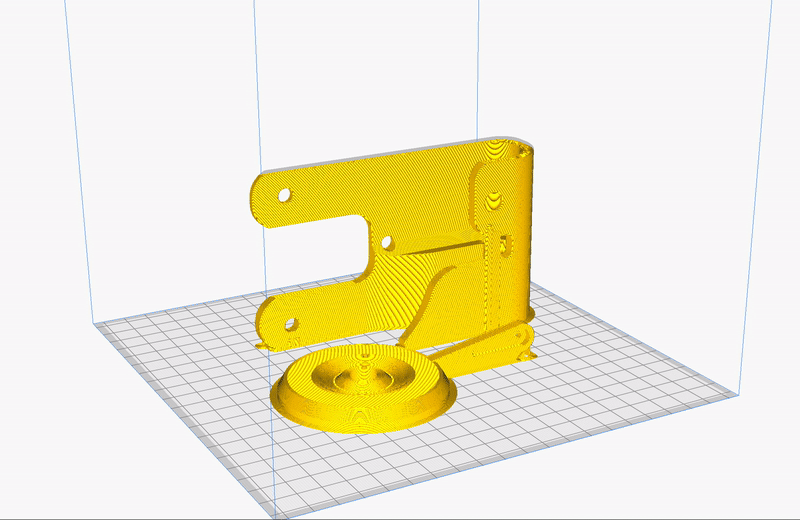

3D 打印部件

具体参数如下：
Rafts:没有
支撑：有
分辨率：0.2 层高度
填充率：10％
灯丝品牌：随意
灯丝颜色：随意
灯丝材质：PLA

注意：项目中，我想在底座和靶子选择支撑打印，你可以根据自己的需求打印模型。

下载 Arduino 代码和电机库

Arduino IDE 下载并安装，需要安装库：
https://www.arduino.cc/en/main/software

PWMServo 库，比较不错的电机库（安装 Arduino 库）：
https://github.com/PaulStoffregen/PWMServo

音乐 Arduino 曲调库：
https://github.com/robsoncouto/arduino-songs

项目所需代码请在项目文件库中下载：
https://make.quwj.com/project/230

连接电路

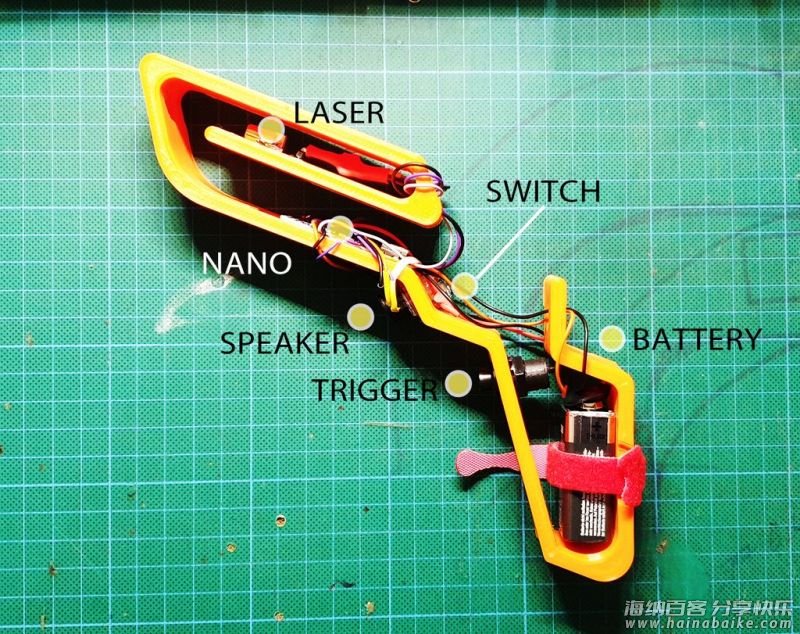

手枪的连接方式：

针脚 10 >> 按钮
针脚 5 >> 1.5K 欧姆电阻 >> 晶体管底部引脚 >> 激光针脚
针脚 8 >> 扬声器引脚//
9V >> 正极接 VIN，负极接 GND

下载代码：
1、将触发按钮连接到针脚 10 和接地。
2、添加晶体管，将其底部连接至 1.5K 欧姆电阻，然后连接到针脚 5。
3、将发射器的引脚连接至接地轨道，将集电极连接至 KY-008 的信号针脚。

连接好所有组件，上传代码后，如果一切顺利，你就可以听到超级玛丽的音乐。

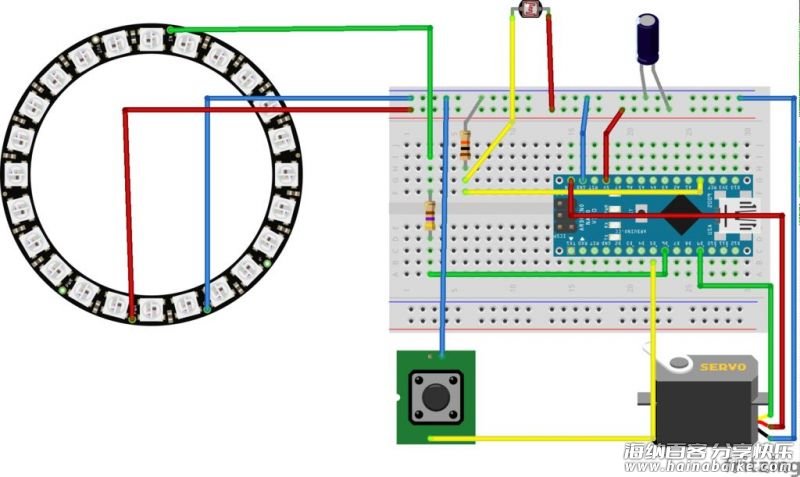

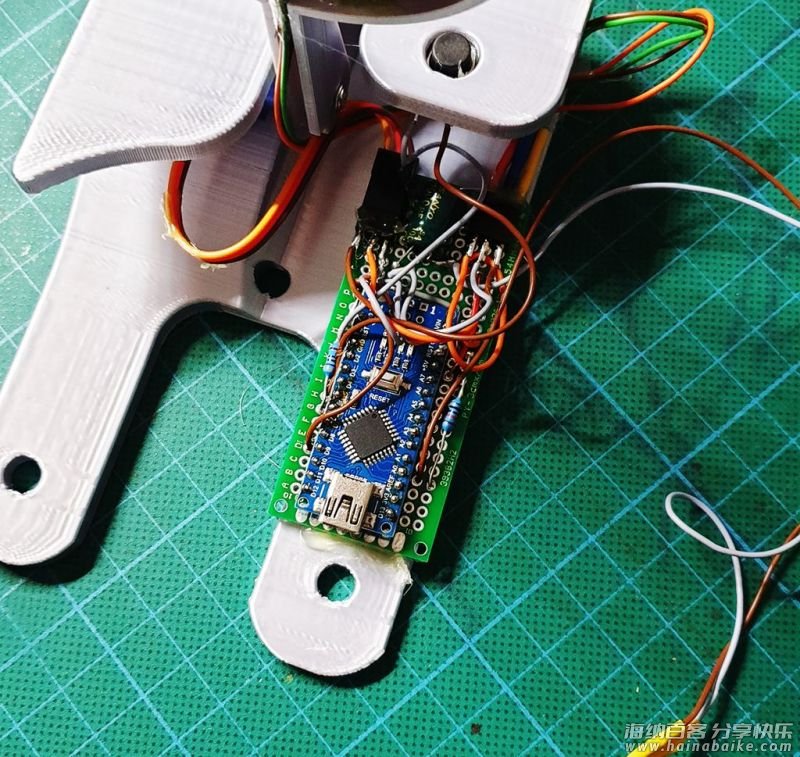

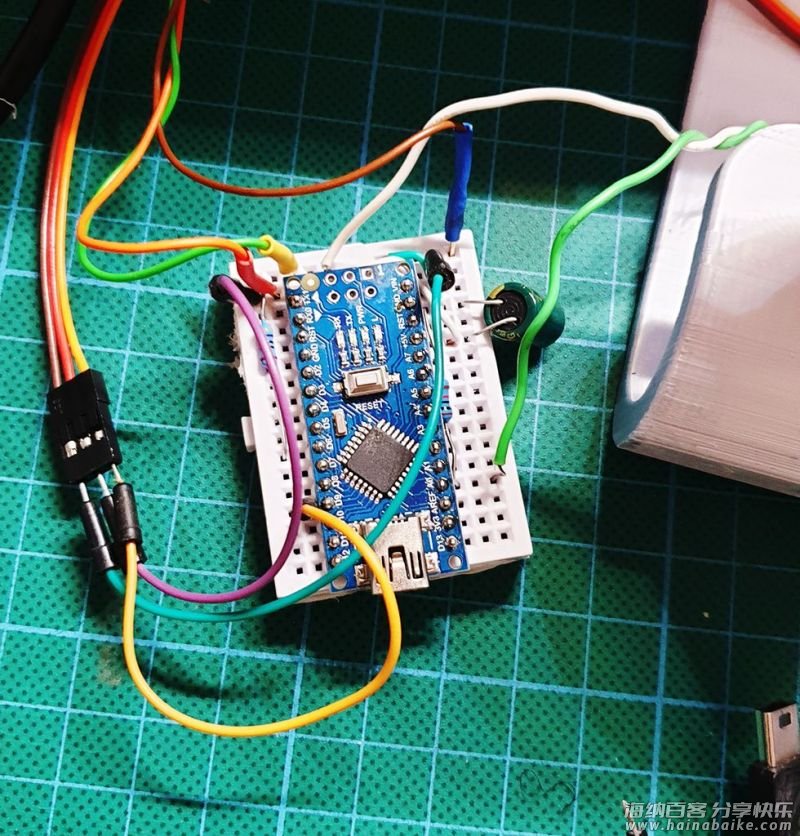

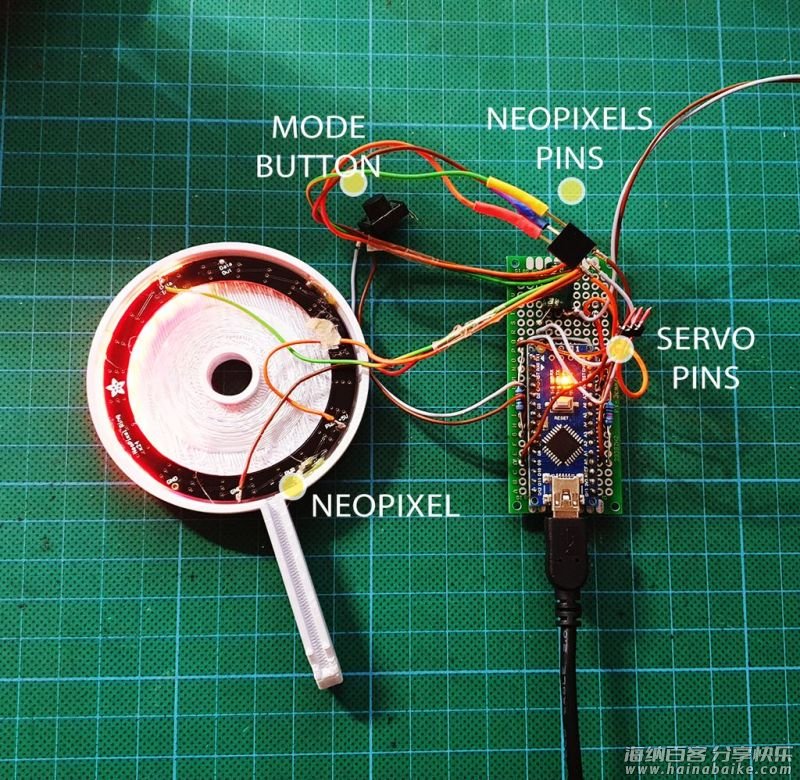

激光靶子部分的连接方式：

针脚 5 >> 按钮针脚
针脚 6 >> 470 欧姆电阻 >> Neopixel 引脚
针脚 9 >> 电机引脚（通常为黄色电线）// 正极 >> VIN，负极 >> GND
针脚 A0 >> 光敏电阻针脚 << 1OKOhm 电阻 >> GND – 其他针脚连接至 5V

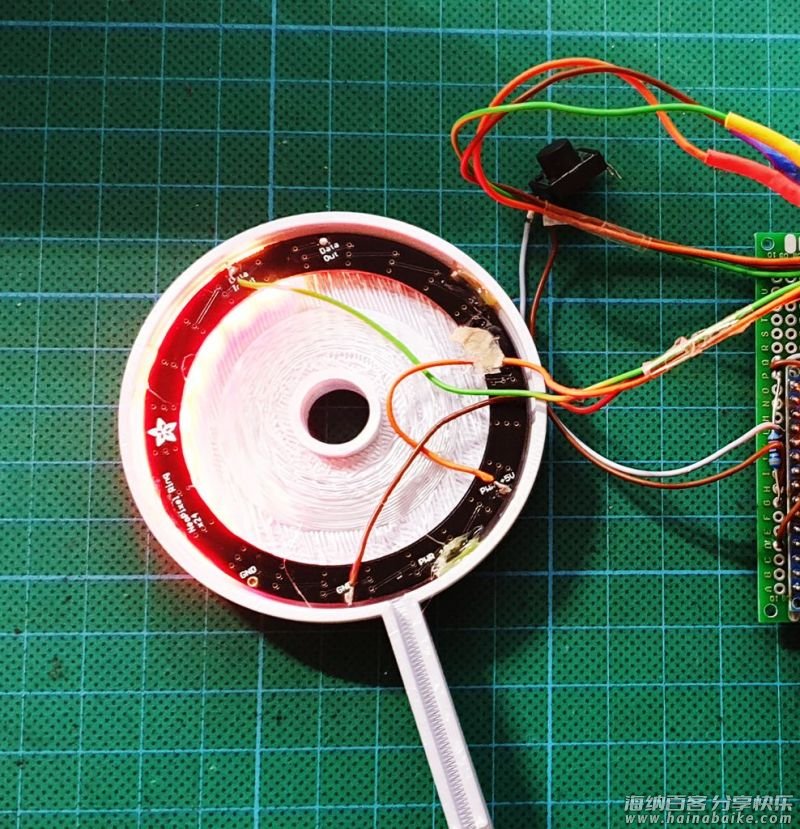

1、将按钮连接到针脚 5 和接地。在针脚 6 和 Neopixel 环的 DIN 引脚之间连接一个 470 欧姆电阻。
2、请勿将地面和 5V 接地，请将其留在外面。
3、确保光敏电阻连接到接地和 A0 针脚之间。另一根针脚连接到面包板的 5V 导轨上。
4、在接地和 5V 引脚之间加一个 1000μF 的电容。连接电机，将其可移动臂朝底座内部放置。

下载 PWMServo 库并安装

下载地址：
https://github.com/PaulStoffregen/PWMServo

安装 Arduino 库的方法参考：
https://www.arduino.cc/en/guide/libraries

将手枪的代码上传到 Nano。上传代码后，电机会自行重新定位。它最后的位置应与靶子向上时的位置相同。有时候移动会不稳定，请按复位按钮，查看是否自行定位，如果不行，请检查电源。

打开手机上的手电筒并对向光敏电阻，电机应该会从下向上移动。
将 Neopixel 的灯环接地和 5V，然后按下重置。如果一切顺利，LED 指示灯就会亮起，并且电机会自行复位。
再次打开手电筒，击中后 LED 环开始移动，电机也开始移动。

如果电机抖动异常，请检查其功率是否足够。

下载并编程代码

手枪部分

手枪的使用非常的简单，你只要按下扳机，它就会发射激光。但是我想让它更有趣，所以我创建了两种射击模式。当你打开它时，它将以十次射击模式启动，每十次射击就会重新加载时间。

还有一种模式就是冲锋模式，只要按下扳机就开始射击。

如果你觉得十个子弹太多或太少，你可以在代码行中修改数字。

int bulletNumber = 10; //如果你需要增加子弹数量，修改这个数值即可

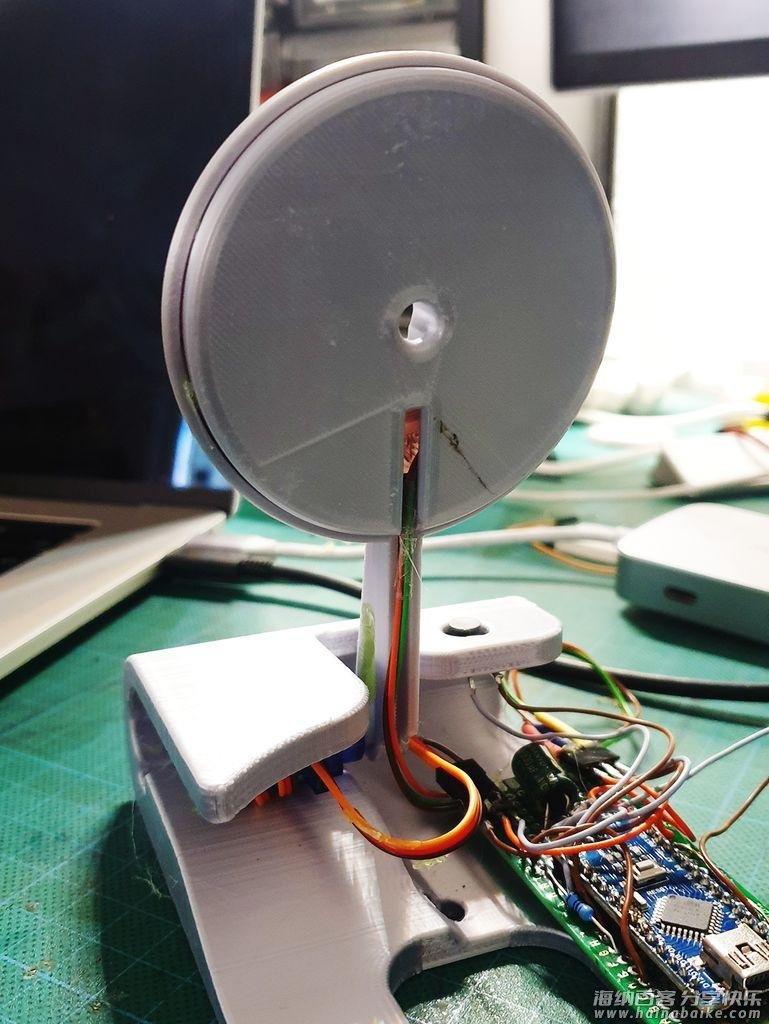

靶子部分

靶子也有两个模式。按下按钮，靶子的位置将从桌面模式切换到墙面模式。

完成
