设计理念

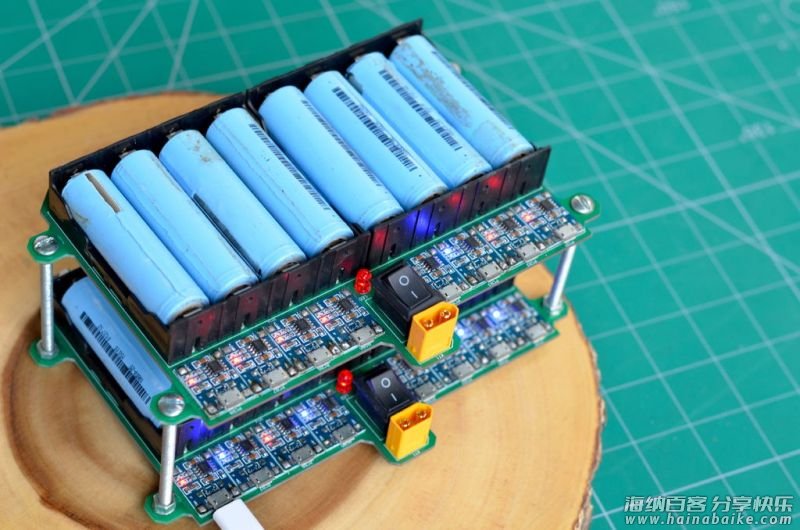

为了使项目易于构建且成本低廉，充电器采用模块化设计，使用 TP-4056 锂电池充电板。这些电路板专门为锂离子电池充电，带有 micro USB 输入，有充电保护，最重要的是它们非常便宜。

每个模块，我决定使用两个电池插座，每个电池插座最多可容纳四个电池。因此，每个模块总共需要八个 TP-4056 模块。对于主板的主输入，我使用了 XT-60 连接器。

你也可以选择两个或三个电池，用手机充电器为其充电即可。为了保持简洁和整洁，整个项目我决定设计印刷电路板。

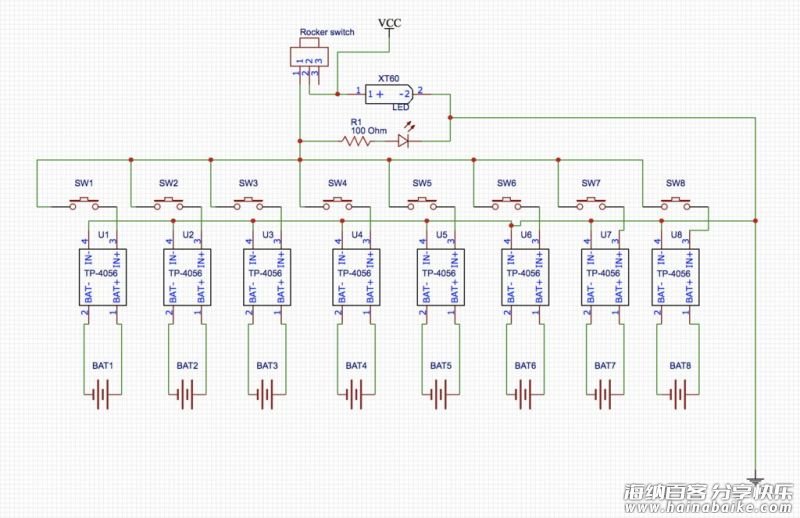

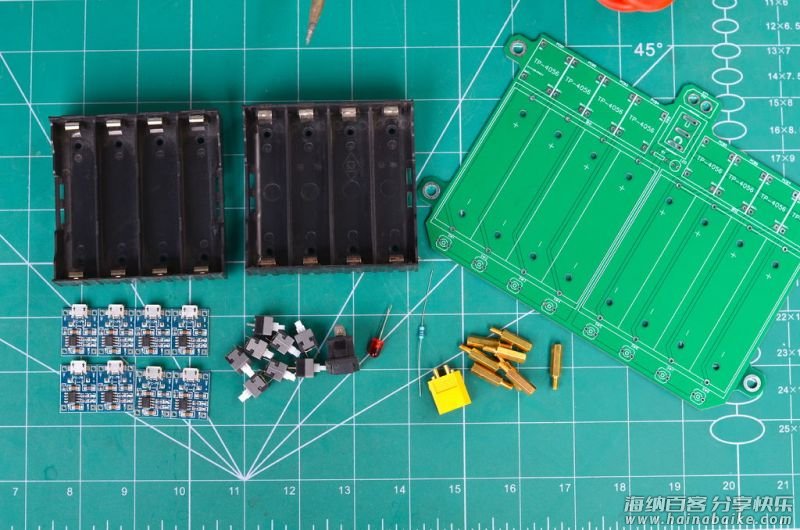

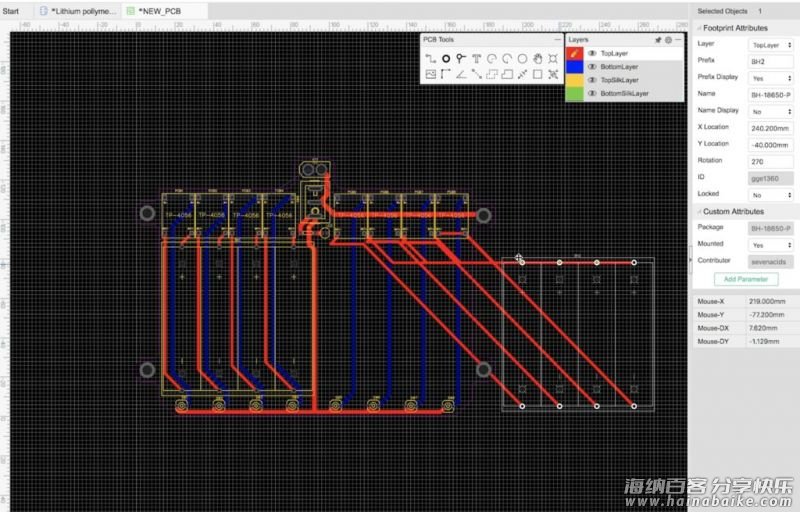

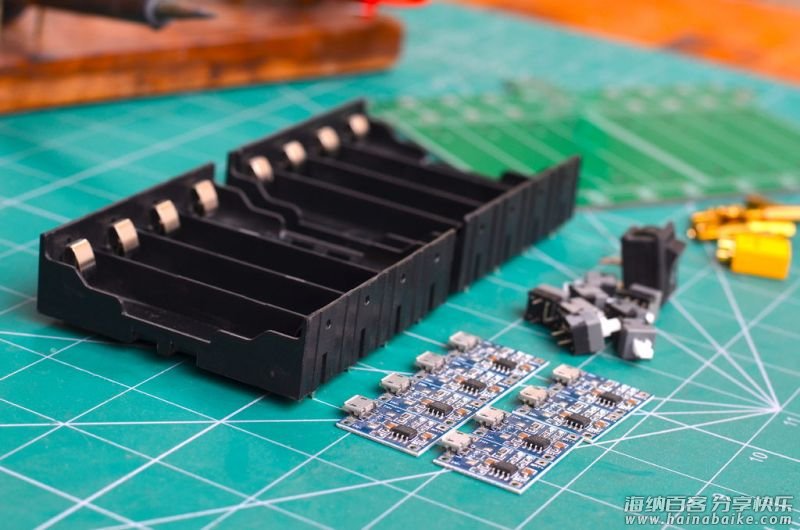

材料清单

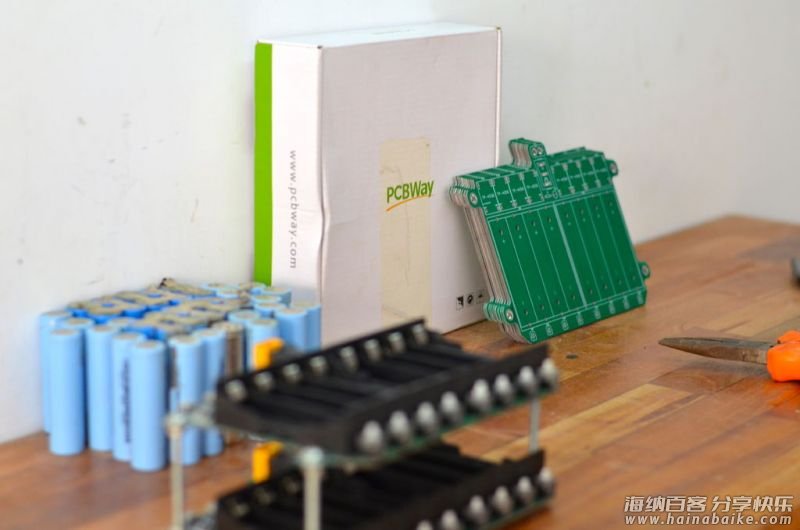

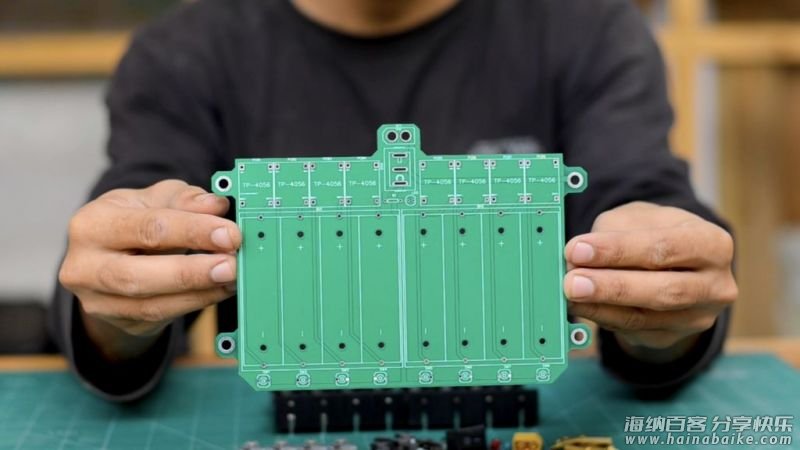

PCB 电路板×10

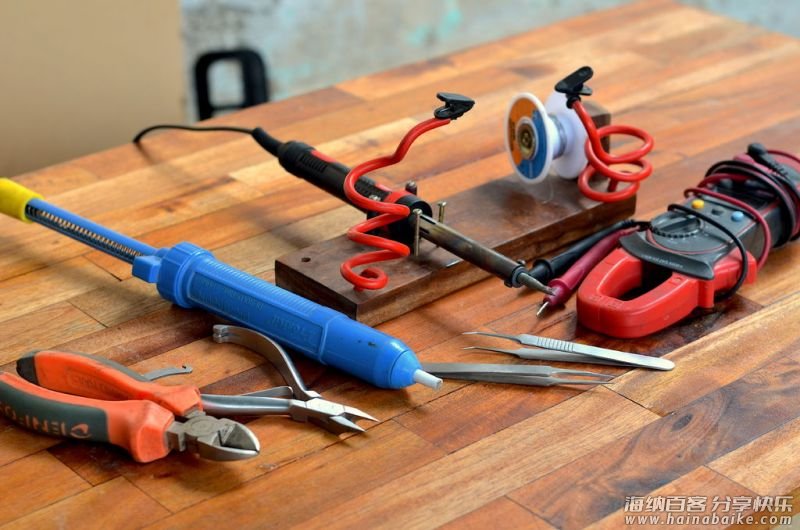

烙铁×1
焊接线×若干
钳子×1
TP-4056 模块×8
注：pcb 可自行找供应商打样，如某宝，：）
TP-4056 模块链接为：https://www.banggood.com/custlink/GKGDDk05kP

该文件可在项目库中下载：http://make.quwj.com/project/89

组装 PCB

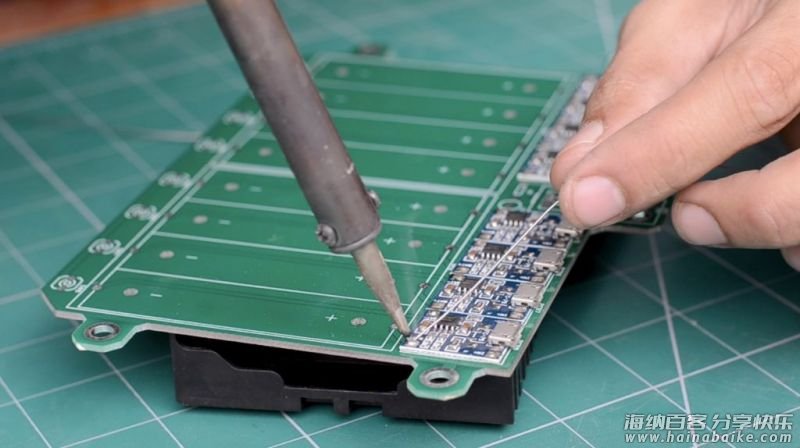

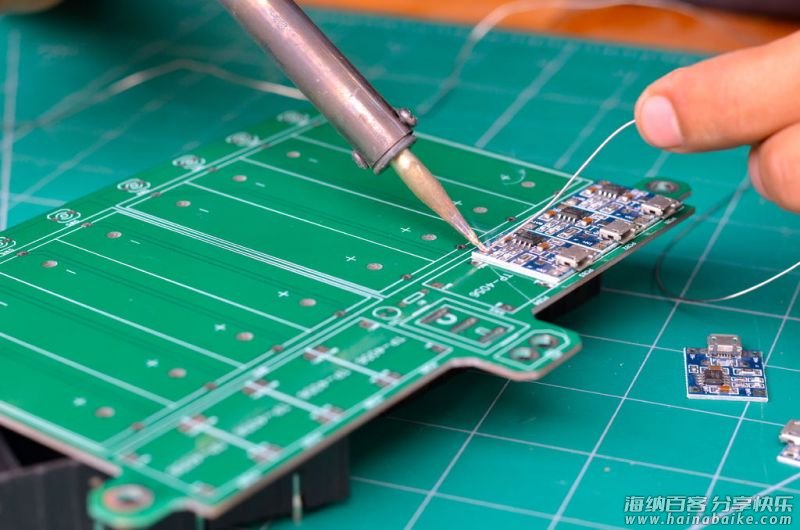

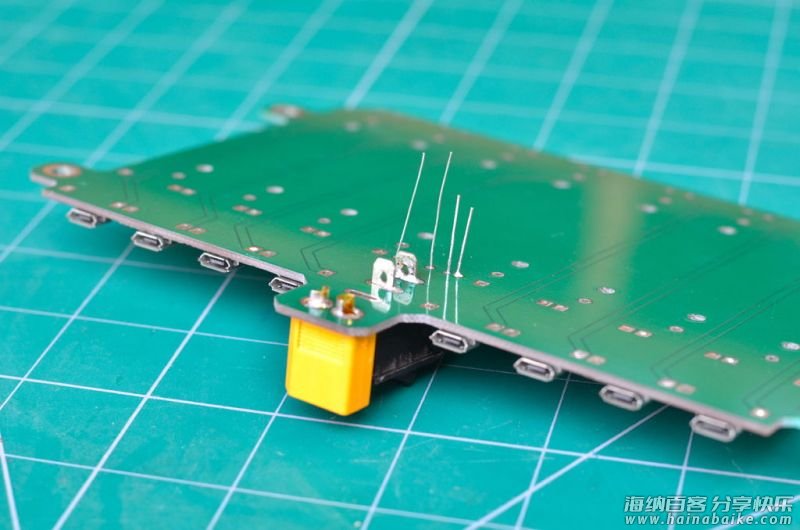

1、首先移除电路板上不需要的组件，再开始焊接充电板。

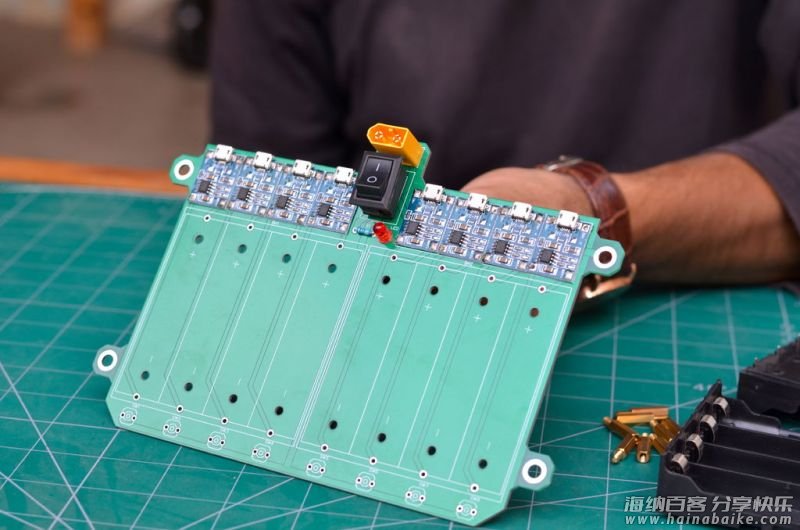

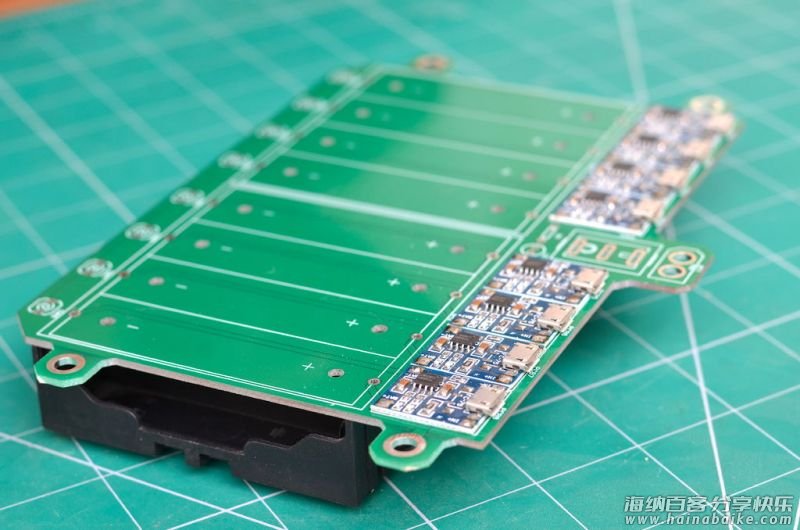

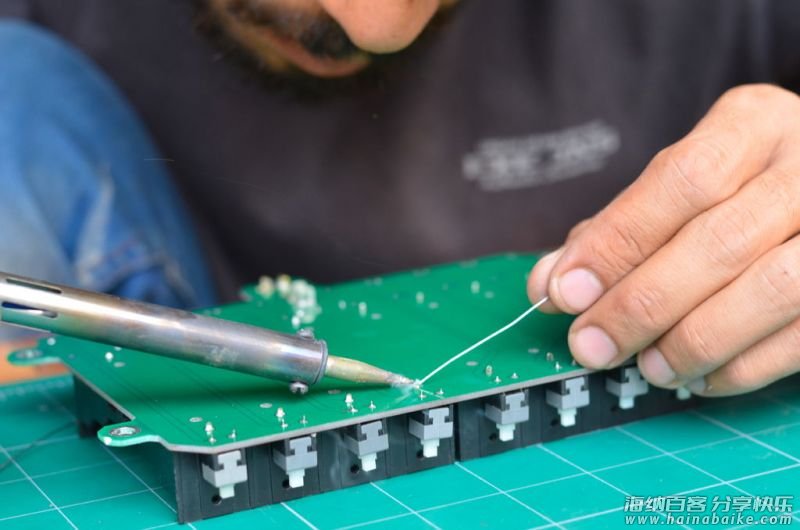

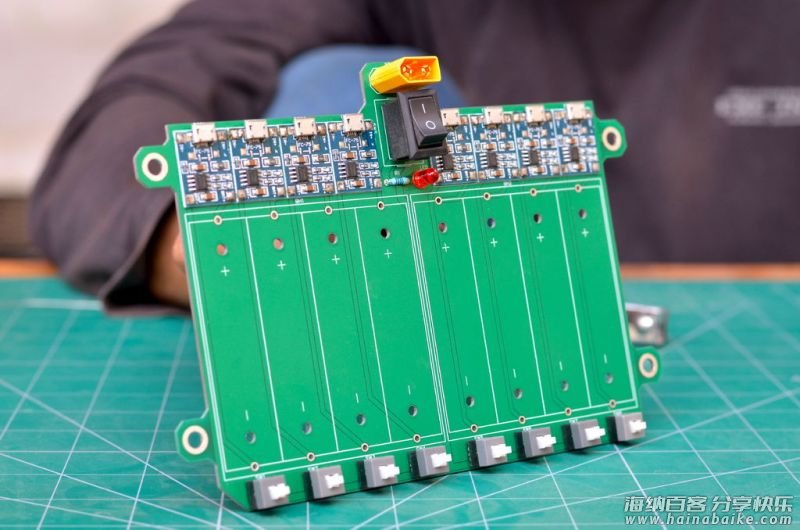

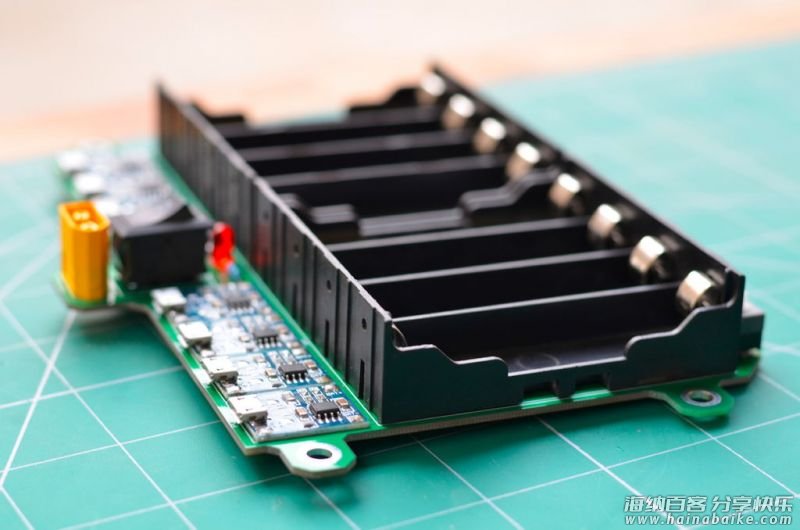

2、完成所有小部件的焊接后，接着焊接电池座。请确保将电池座上的极性与 PCB 上的极性相匹配。

在制作这个模块前，我已经做过测试，完成一个模块大概需要10分钟左右。

测试模块

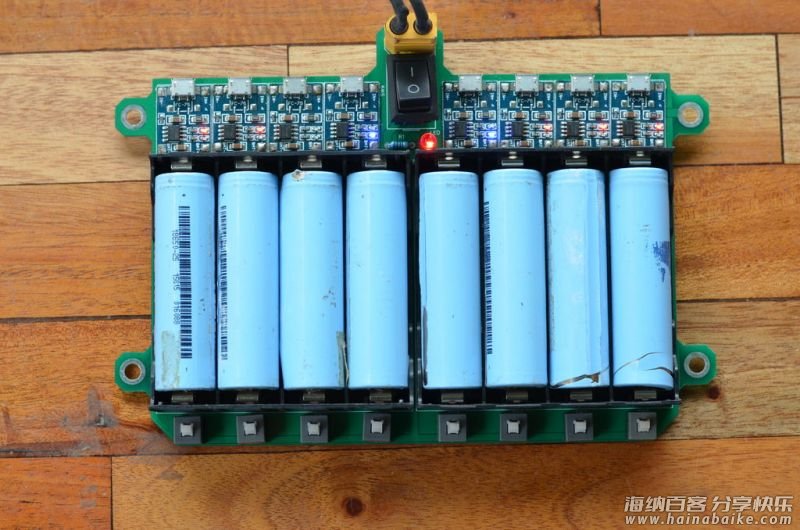

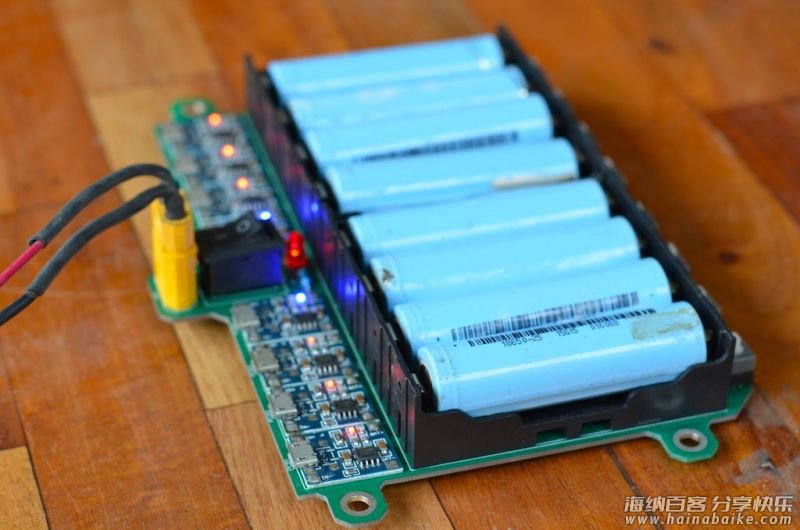

现在开始测试整个模块。我使用 micro USB 线将手机充电器插入 TP-4056 板。它最多允为三个电池充电。

如果为八个电池充电，我使用了一个带有 5v 输入的 PC 电源，使用的是 XT-60 连接器。该模块完美地为每个电池充电。当电池完全充电时，特制的充电板上的灯会从红色变为蓝色。此时，我们可以关上开关，节省电力。

构建充电器网格

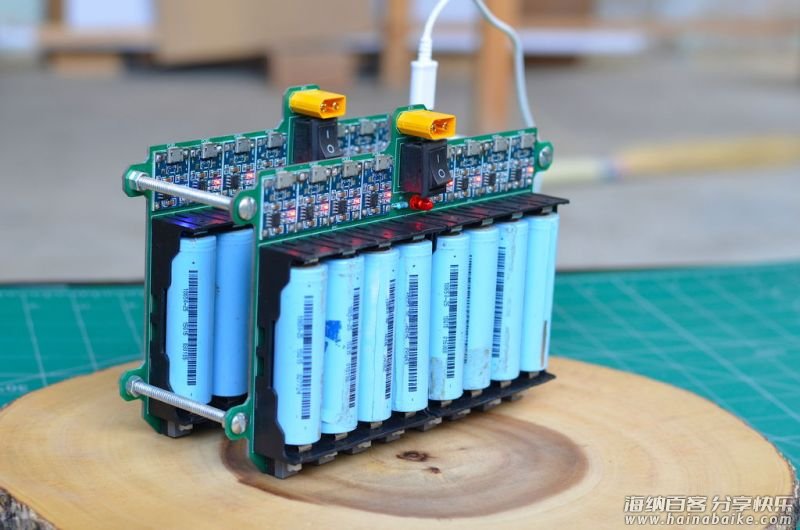

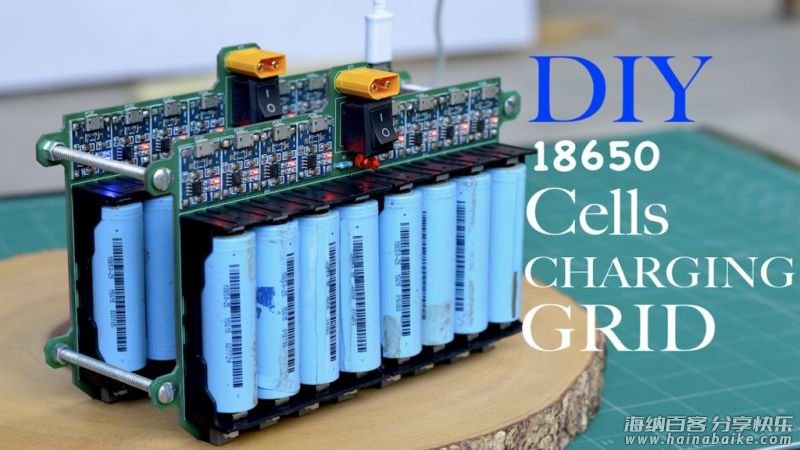

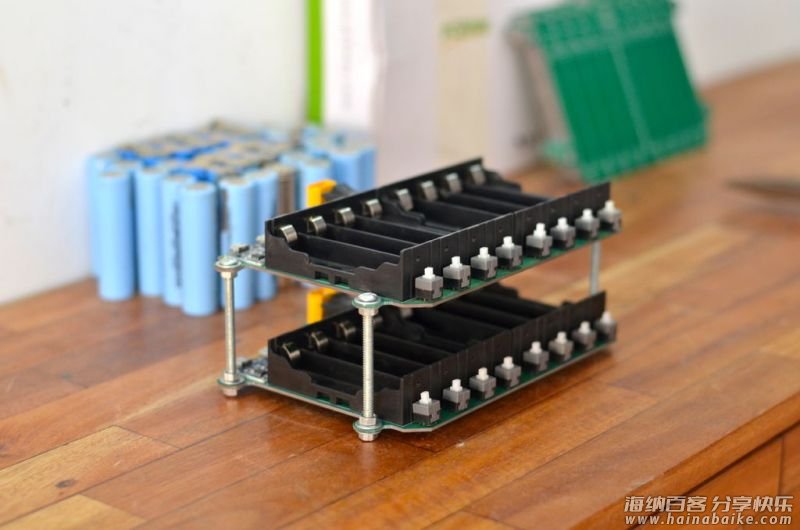

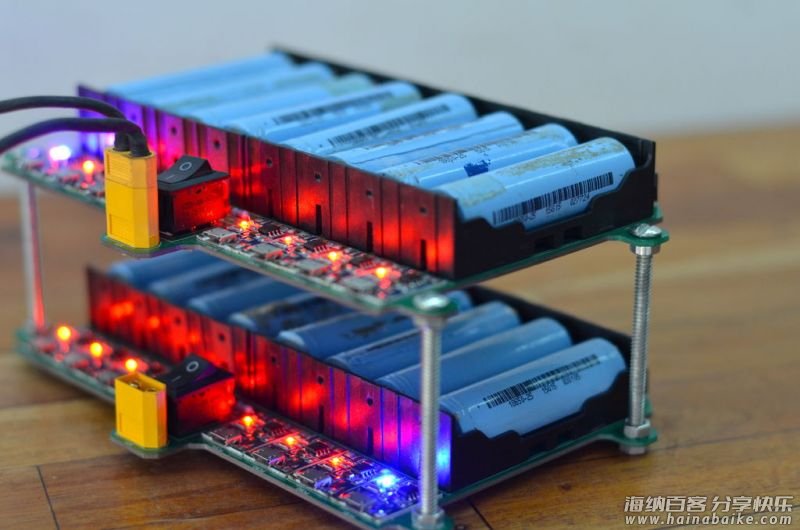

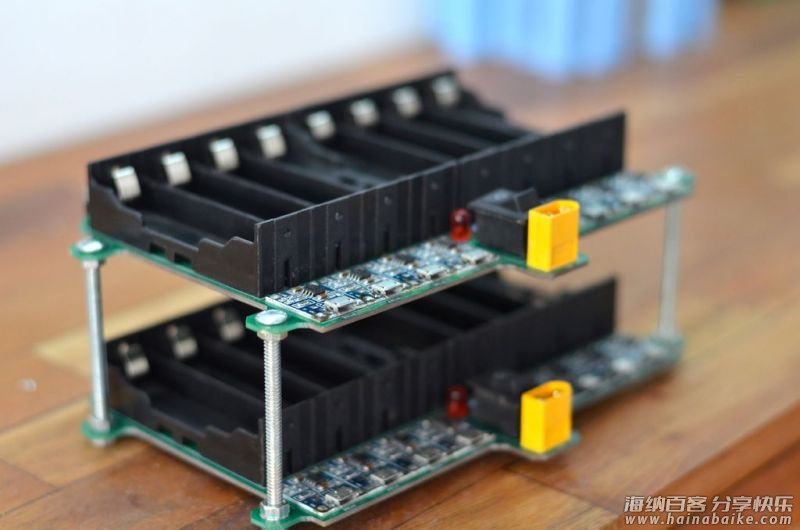

在制作了几个模块之后，我使用一些螺母和螺栓组装模块。现在我需要构建一个充电网格，为我已经制作的模块充电。

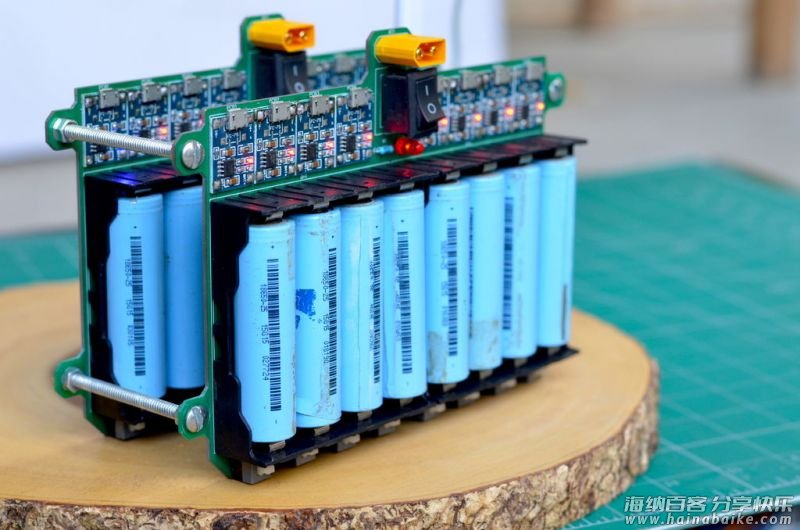

我使用与上一步相同的电源作为供电源。每个模块并联连接在支架上，每一个模块的输入将为整个电网提供电力。

完成

这个项目非常的实用。制作一款定制的充电器，可以为我的多个电池充电。制作成本远低于市场上可用的专业充电器，而且那些充电器的效果也不是很好。

希望该项目能够启发到你！不说了，发完这篇我就去写PPT了~
