MAKER:LiamOSM／译：趣无尽 Cherry（转载请注明出处）
智能家居系列已经出过不同的项目。例如帮你管理衣物的《MAKER的衣柜：树莓派+RFID实现智能衣柜》，一手操作的《炫酷的「灭霸手套」家电控制终端》，看家护院的《猫咪走开！计算机视觉喷水驱猫装备》。本期我们来做一个环保节能的项目——喷头水量监测仪。在喷头上安装流器传感器，通过记录用水量、实时水费等信息，鼓励人们节约用水、提高用水效率。

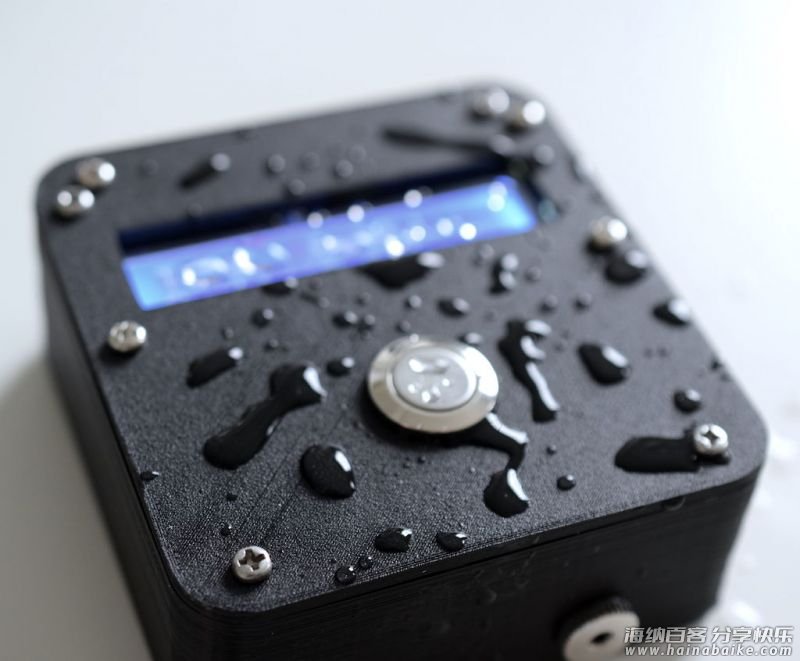

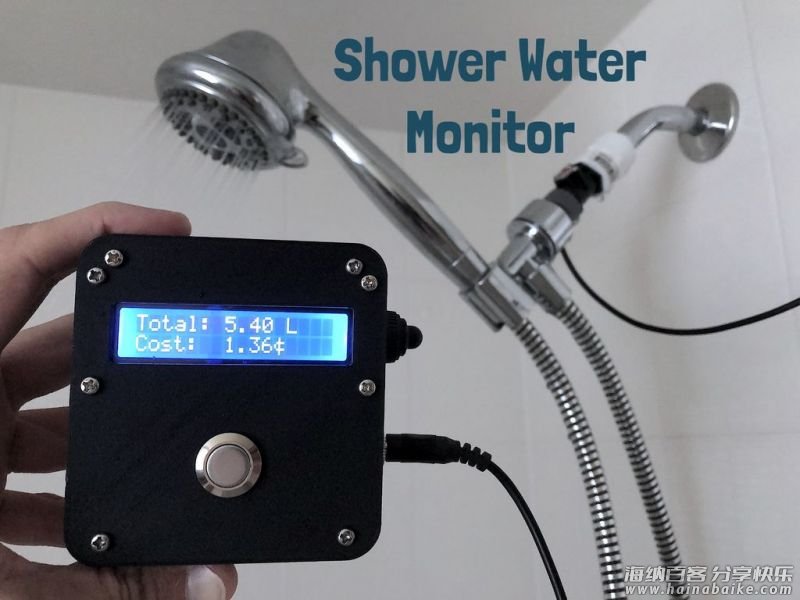

项目将显示每次洗澡所用水量，水的流量以及水费等数据，是个实用性很强的项目，制作思路也非常严谨。这个功能当然也可以被用在其他需要用水的地方。

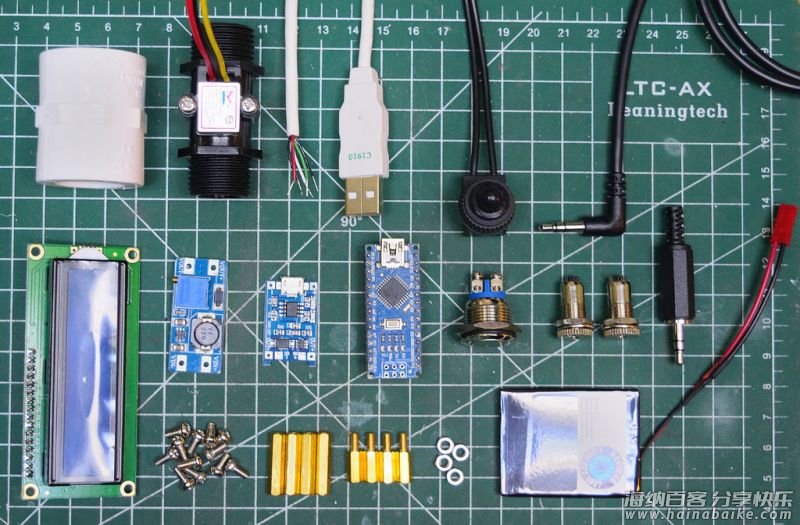

材料清单

Arduino Nano × 1
流量传感器 × 1
液晶屏显示器 × 1
升压转换器 × 1
锂电池充电器 × 1
防水开关 × 1
防水按钮 × 1
M3 螺丝 × 若干
M3 螺母 × 若干
铜锣柱 × 4
铜锣柱带螺栓 × 4
3.5mm 母头插座 × 2
3.5mm 公头插头 × 1
3.5mm 3英寸电缆组件 × 若干
USB电缆组件 × 若干
1/2英寸 NPS 母对母连接器 × 1
500mAh 3.7V 锂电池 × 1
烙铁×1 × 1
焊锡 × 1
线 × 若干
钳子 × 1
双面胶 × 1
十字螺丝刀 × 1
3D打印机（可选） × 1

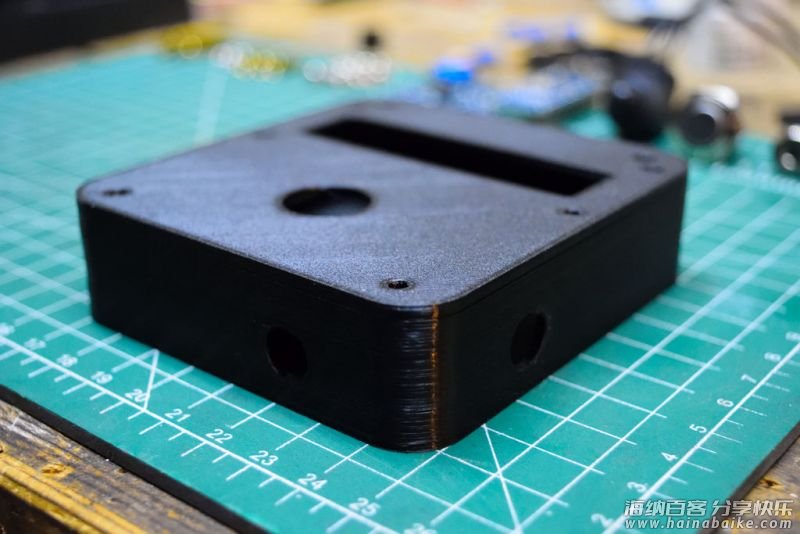

3D 打印外壳

外壳的防水处理应该是这个项目最难的部分。因为节水装置要安装在喷头旁，必须防潮以及偶尔飞溅的水花。你可以有两种选择，自己定制一款 3D 打印外壳或者直接买现成的外壳。我选择自制外壳。

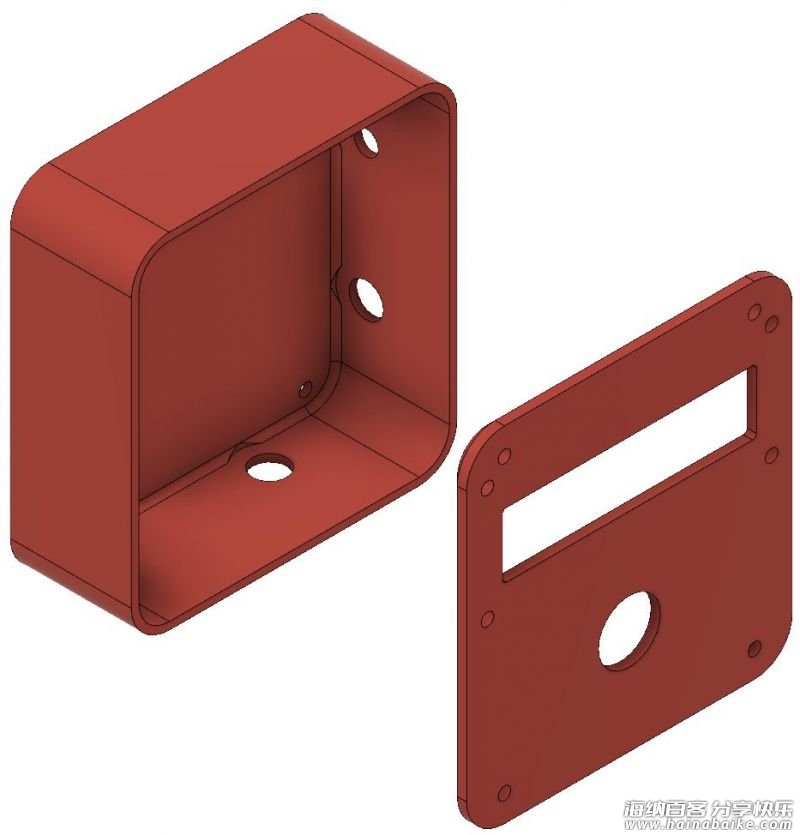

使用 Fusion 360 软件对外壳进行设计。3D 打印文件请在项目文件库中下载。https://make.quwj.com/project/137
所有材料 100％ 填充。

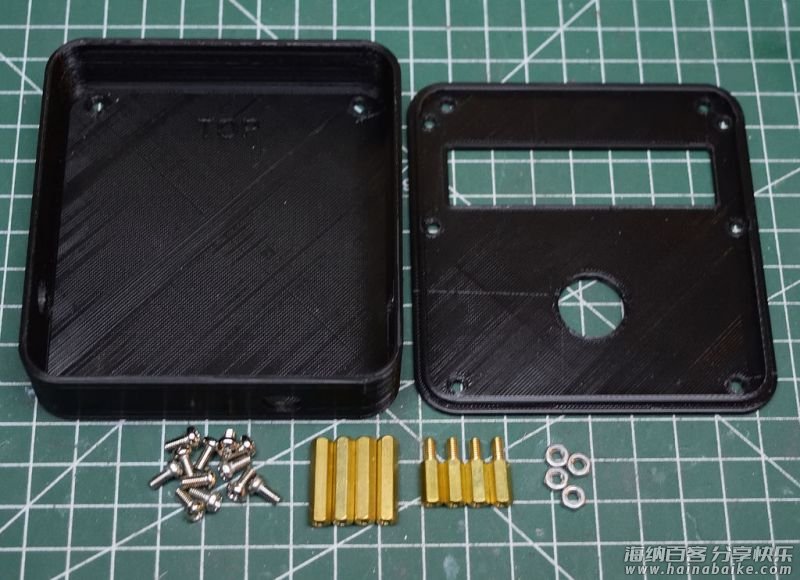

外壳底部：三个圆形孔用于安装两个母头 3.5mm 的插孔和一个开关。

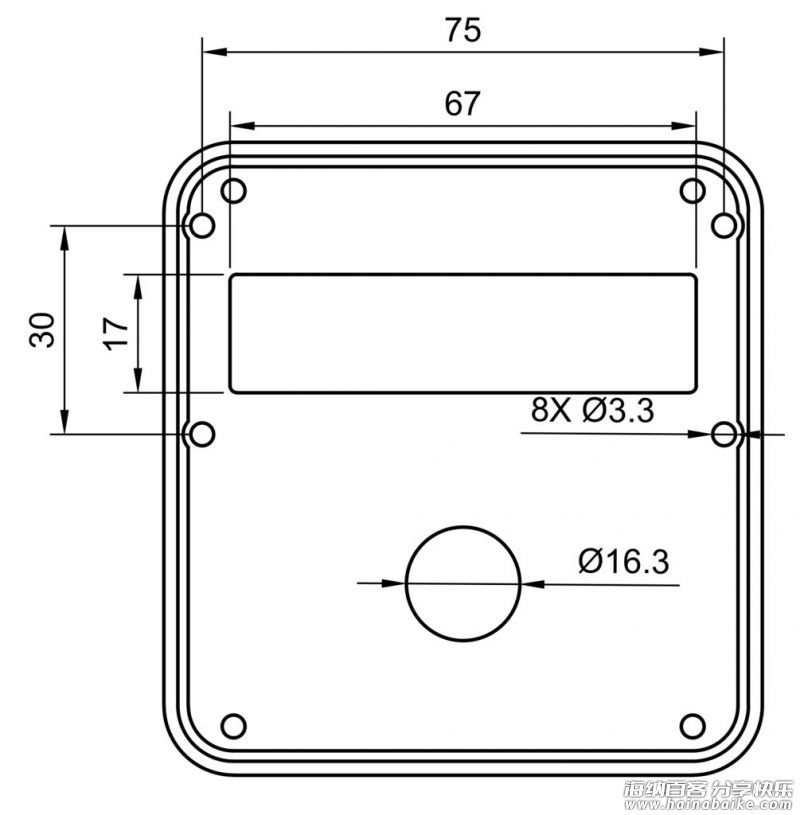

外壳盖子：一个 16mm 的孔用于瞬时按钮，一个矩形窗口用于安装屏幕，四个孔用于固定屏幕以及角落上的另外四个孔用于固定外壳的盖子。使用 3M 螺丝。

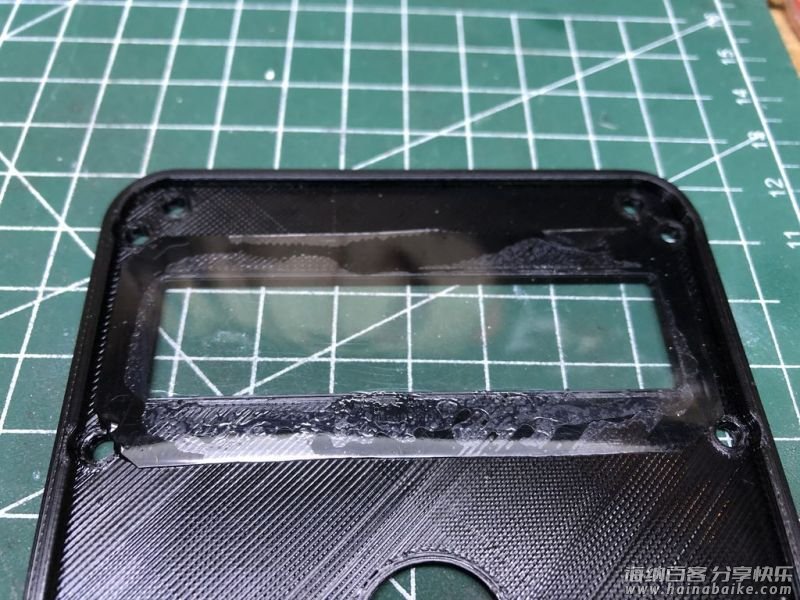

用于安装屏幕的矩形窗口需要添加防水薄膜防止水分从缝隙中流入。如果你使用的是透明盖子的外壳，则不需要此步骤。

防水薄膜的尺寸大约为 5mm 厚，27x77mm 大的透明塑料矩形。安装时要修剪一下边角，以便不妨碍四周的孔。用强力胶水将防水薄膜粘贴在窗口上。
温馨提示：胶水封口时，用小风扇帮助吹干，最后静置十二个小时，确保它完全干燥。

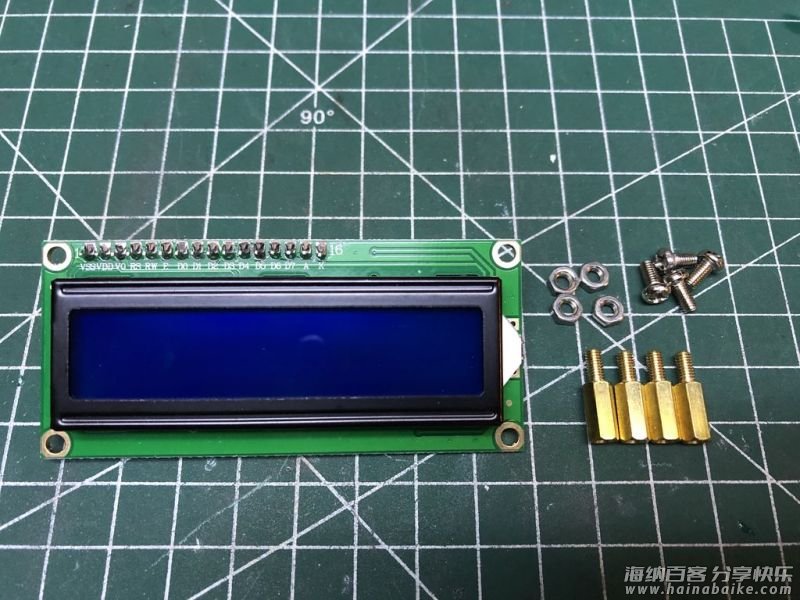

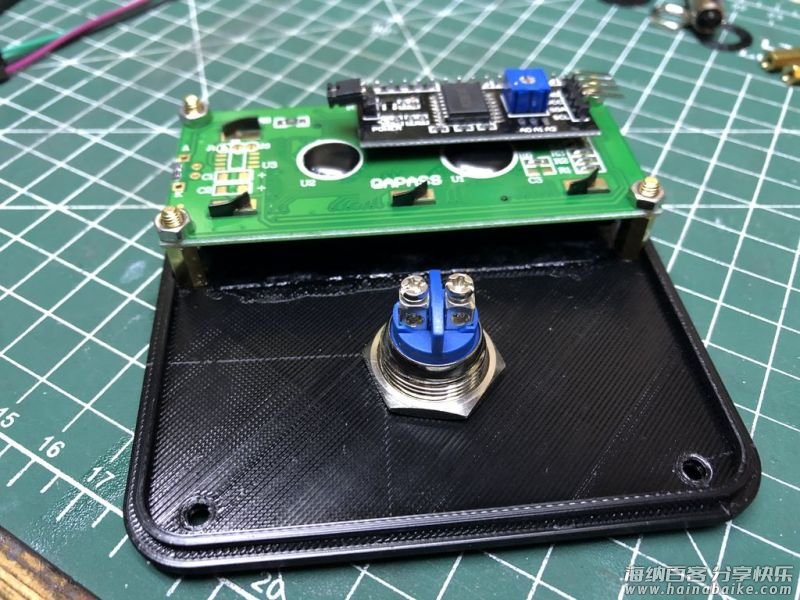

安装 LCD 屏幕

液晶显示器是 16×2 字符显示器，支持 I2C，接线很简单，两根电源线和两根信号线。

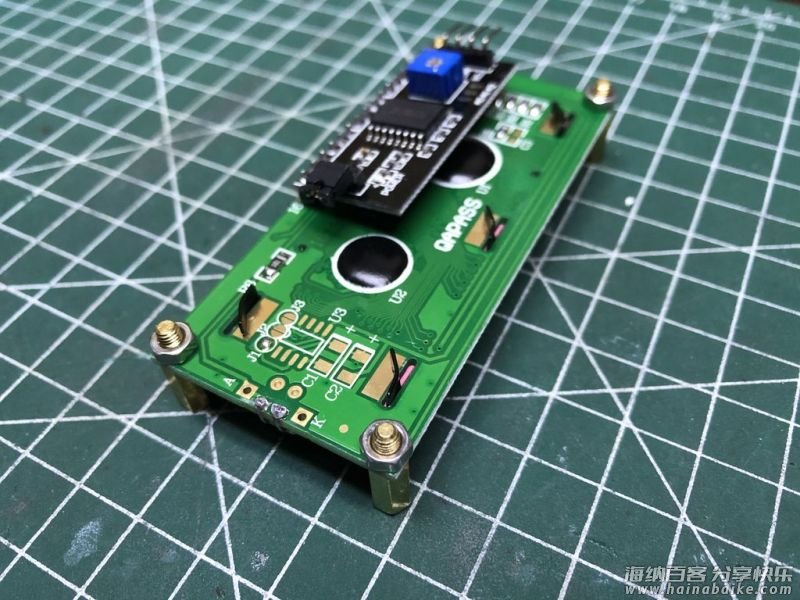

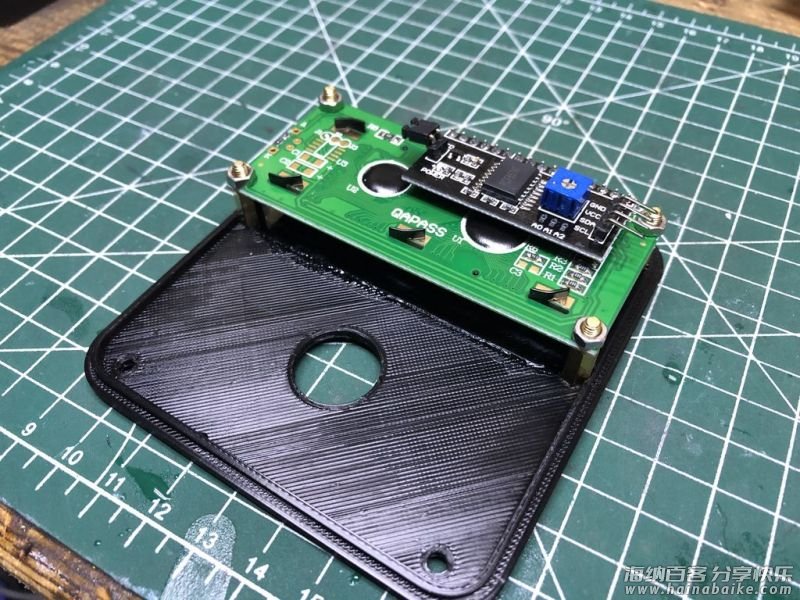

使用了四个 10mm 的铜锣柱来安装屏幕。每个铜锣柱的一端是公头螺丝，另一端是母头螺丝。如图所示逐步安装。
1、将公头螺丝穿过 LCD 并用 M3 螺母柠紧。

2、用四个 M3 螺钉将支座的一端固定在外壳的盖子上。
3、固定好螺柱。注意不要过度拧紧螺丝，以免塑料盖变形。安装 LCD 时，要注意方向，要将带有十六根排针的放于顶部。

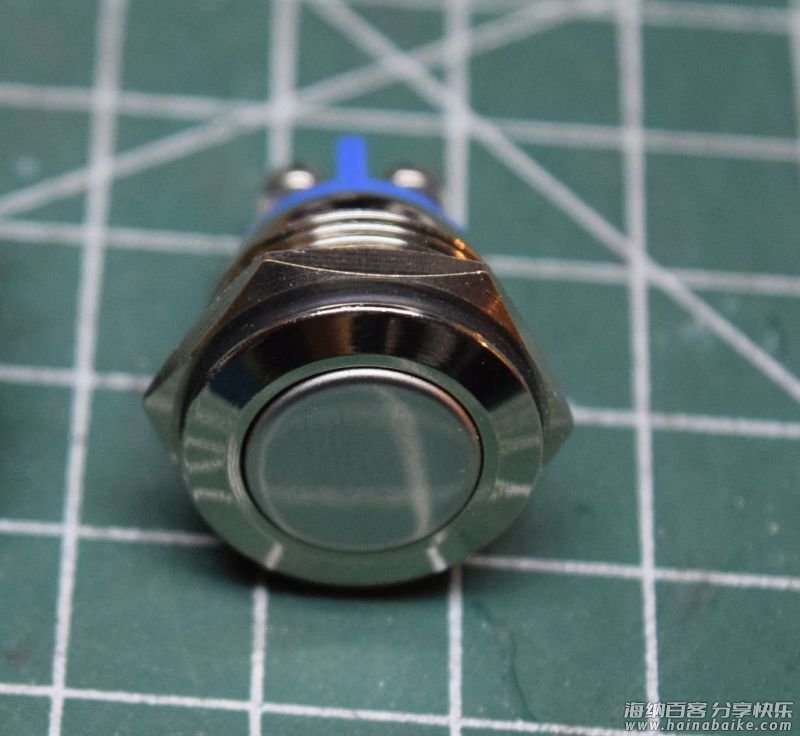

安装瞬时按钮

采用的是瞬时按钮，镀铬材质并带有橡胶圈防止湿气通过螺丝进入外壳。

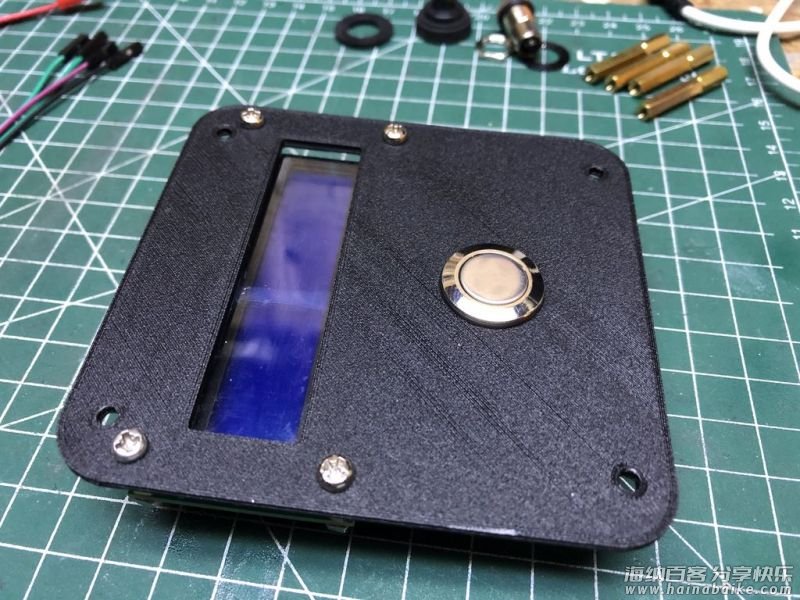

如图所示安装按钮。
1、松开螺母，但橡胶圈要套在上面。

2、将按钮插入盖子上的孔中，然后从背面拧紧螺母。注意不要过度拧紧螺母，防止橡胶圈被破坏而起不到防水的作用。

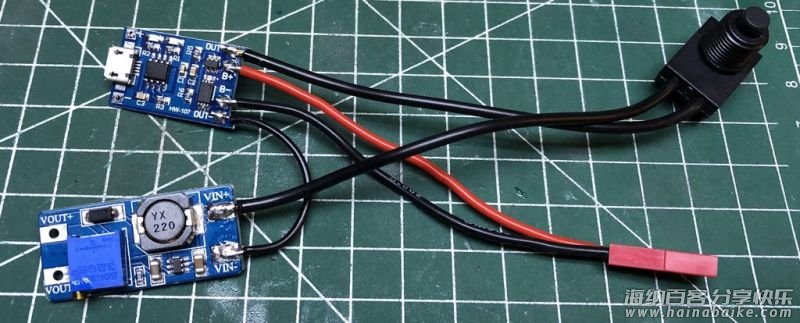

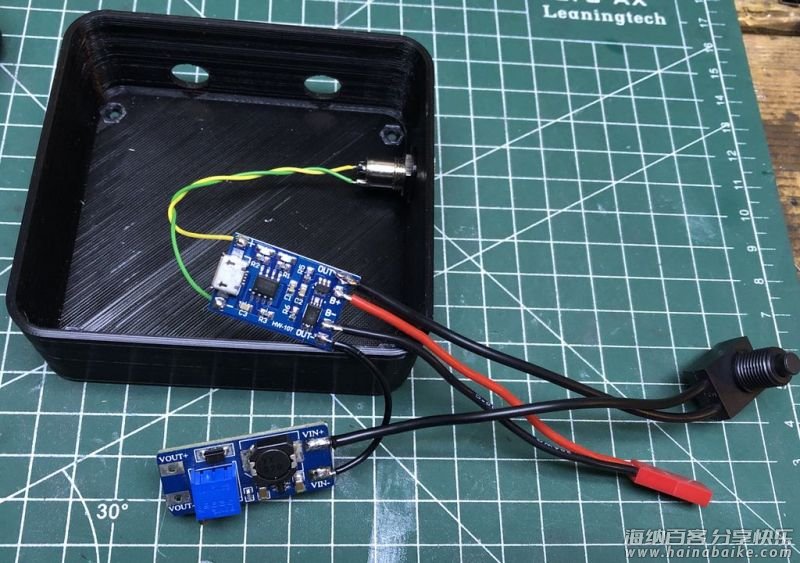

电源和充电电路

这一步要将电池组件放在一起。包括电池，主开关，锂电池保护板和升压转换器。使用 3.7V 1500 mAh 的单节锂电池，它的大小刚好与外壳匹配。你也可以使用 18650 电池，不过外壳的大小要进行调整。

1、将电池焊接到 TP4056 充电板上。将 JST RCY 连接器焊接到电池和充电器（此步骤可选）。焊接时请注意电池的正负极性，确保安装正确。

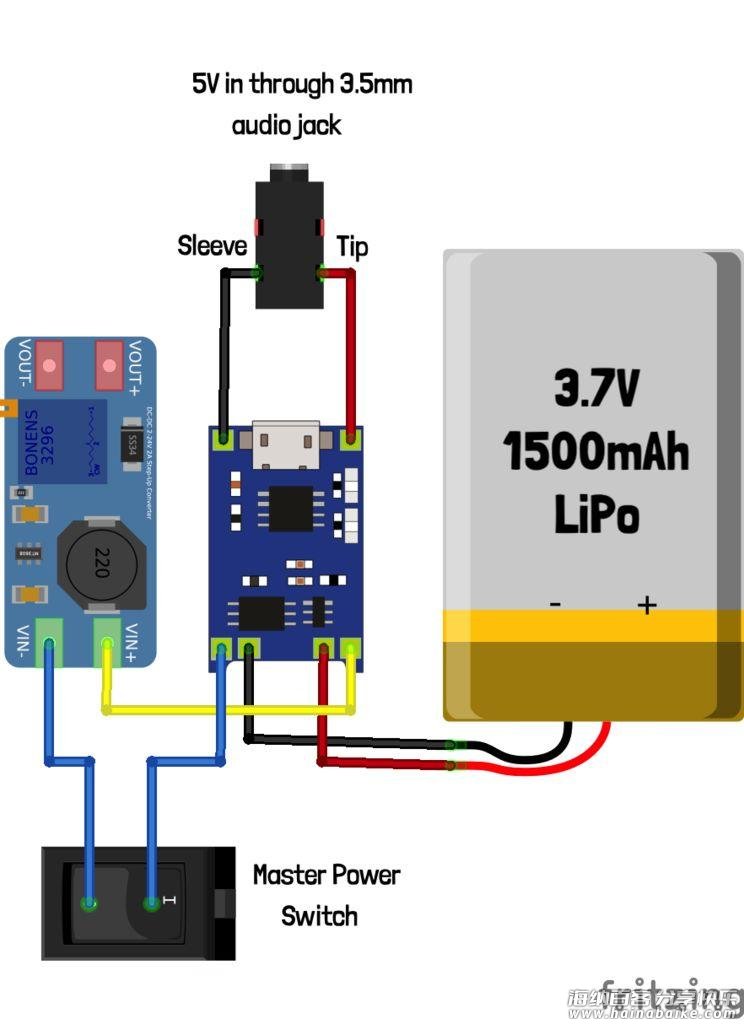

2、将电线从充电器的正极输出端口（位于正极电池线旁边）焊接到升压转换器的正极输入端口。然后将负极输出（位于负极电池线旁边）的电线焊接到主开关的公共（中心）针脚。最后，将电线从开关的常开引脚焊接到升压转换器的负极输入。如果将万用表连接到升压转换器的输出并打开主开关，则会显示电压。

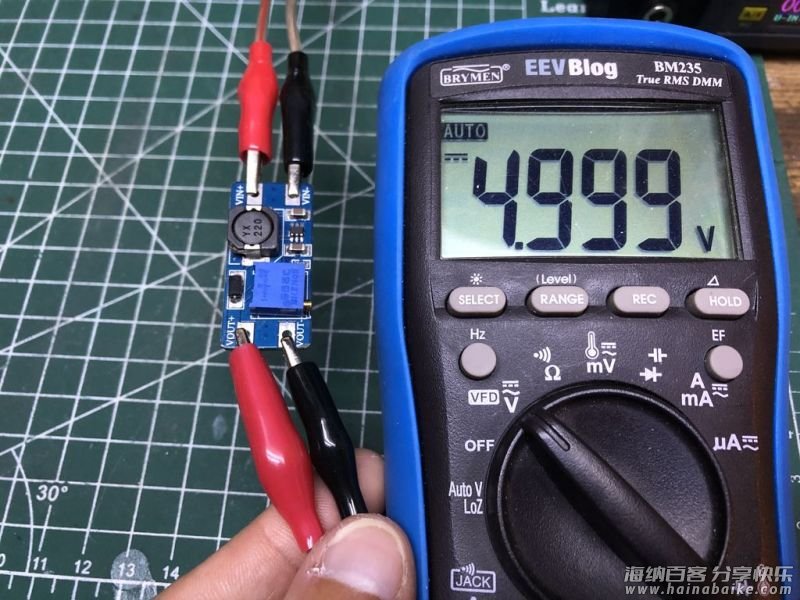

3、Arduino、LCD 屏幕和流量传感器都需要 5V 电源，所以升压转换器的输出设置为 5V。使用螺丝刀转动电位器上的按钮来调整。打开主开关，连接电池，让万用表连接到升压转换器的输出，慢慢转动电位器，直到输出读数为 5V。

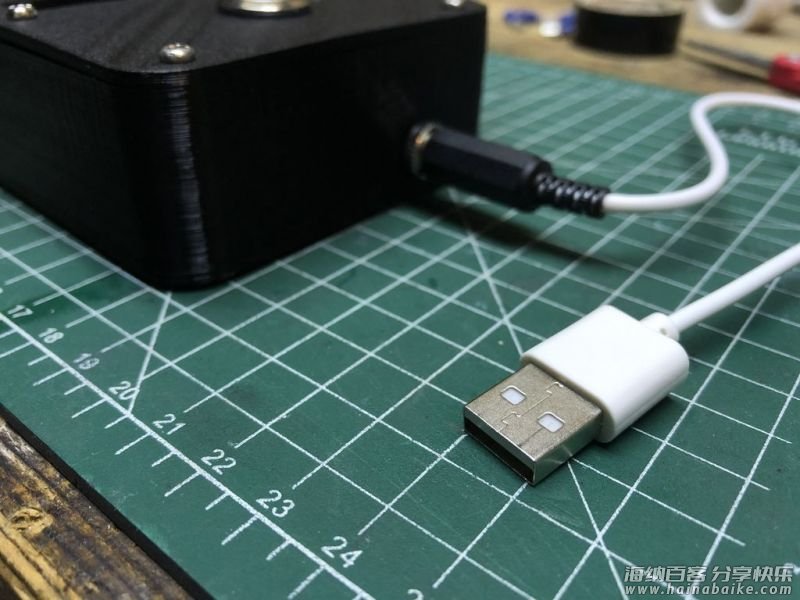

4、使用 3.5mm 耳机插座用于充电，避免每次打开外壳。将连接器插入外壳最底部的孔中（因为充电的插头，大部分时间会被拔掉，为了防止水溅到里面，孔必须在下方）。安装锁紧垫圈并拧紧螺母后，将两根电线分别焊接到连接器上的“头”和“地”线上。

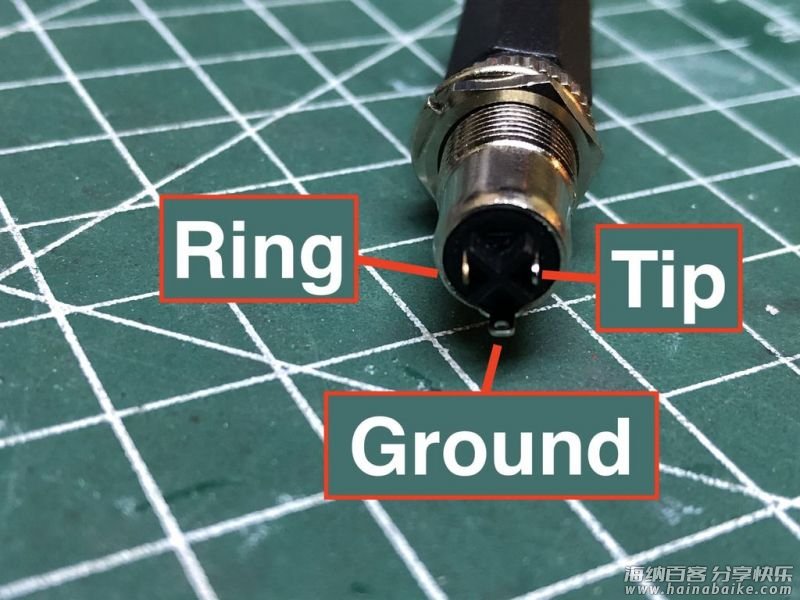

5、连接器的引脚分布如图所示。将“地”线的另一端焊接到充电器的负极输入端口（在微型 USB 端口旁）。将“头”的线焊接到 USB 端口另一侧的 +5V 焊盘上。不使用充电器上的 USB 端口，因为不能保证防水。

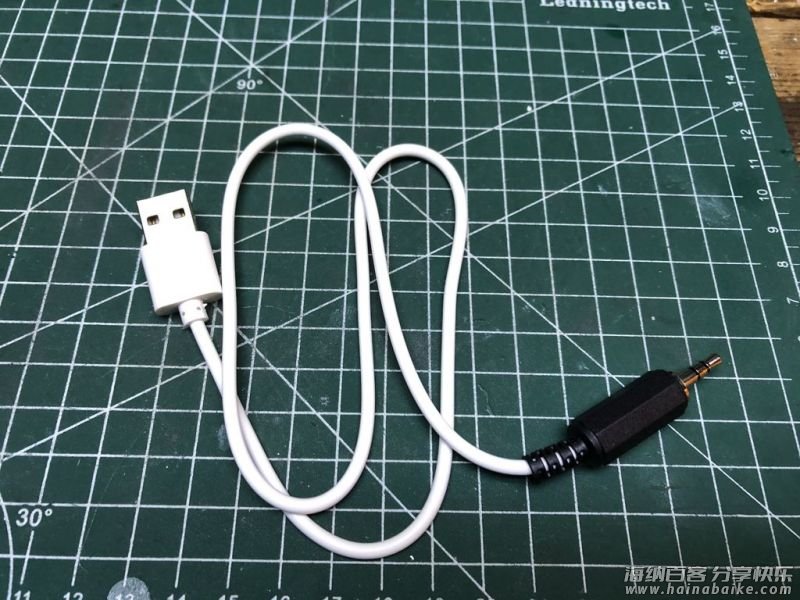

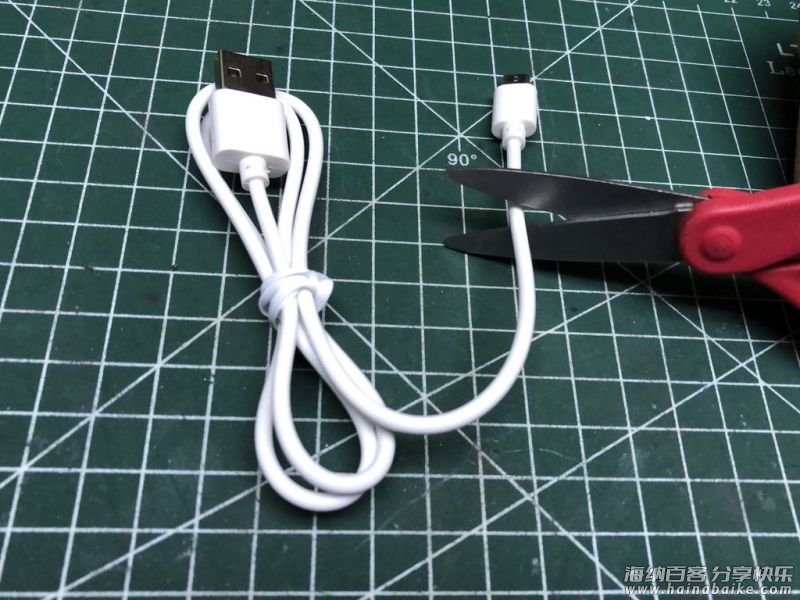

制作充电线

如图所示，自制一根电源适配器，使用一根带有 USB A 插头的线和一根带有 3.5mm 插孔的线，最后将 3.5mm 音频插孔作为充电端口，USB A 作为插头。
1、处理 USB 线。从白色电线上剥下白色线管，露出红线和黑线，然后剥开红线和黑线的绝缘层。有些 USB 线里面有四根线：红线、黑线、绿线和白线。绿线和白线用于数据传输，可以不用管。

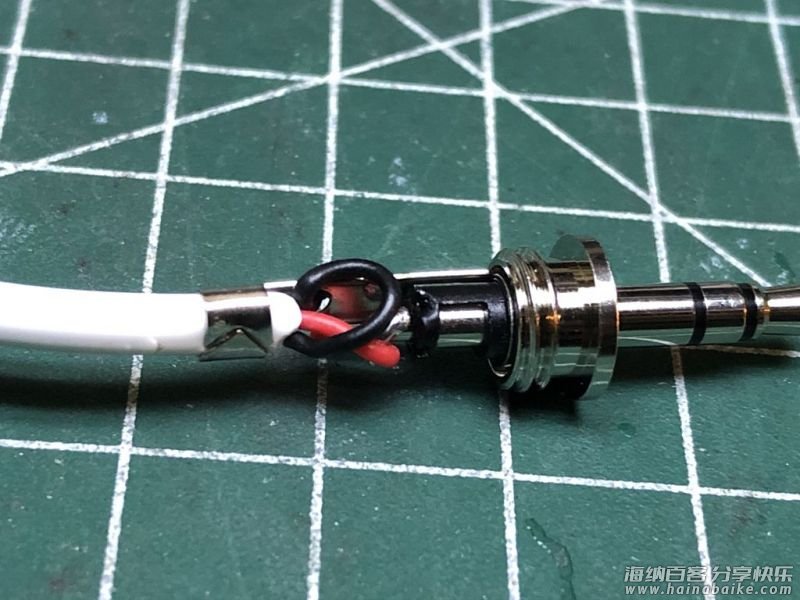

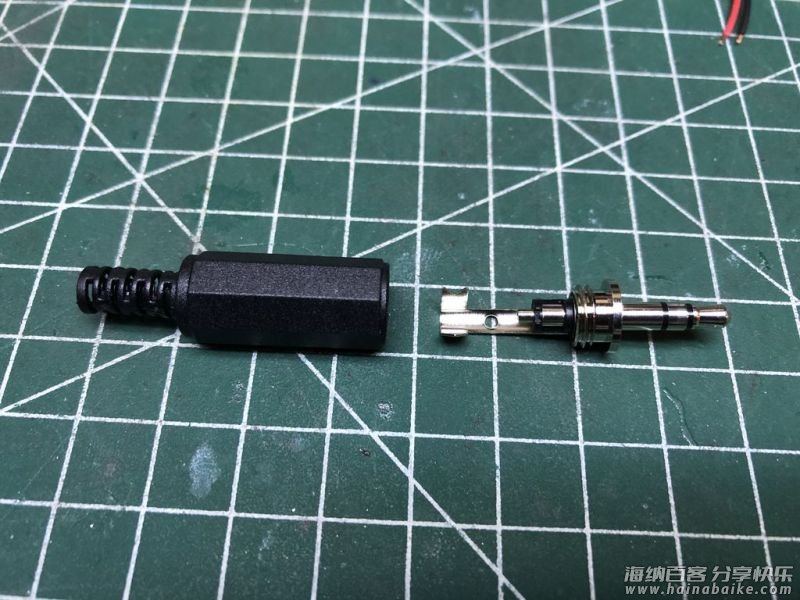

2、将 3.5mm 插头连接到 USB 线上。将 USB 的红线连接到中间的焊接脚上，黑线连接到接地端的焊接脚上。

流量传感器

1、流量传感器的工作原理：
流量传感器十分简洁、小巧且防水。传感器带有一个转子组件，根据水流的大小而转动。转子组件上带有磁铁。在传感器的外部带有一个小型 PCB 板并附带一个电阻器、一个霍尔效应传感器。每当磁铁经过霍尔效应传感器时，就会高低切换。也就是说，每当转子组件旋转时，它在 5V 和 0V 之间切换。
为了读取传感器，将红线连在 +5V 上，将黑线连到负极上，从黄线读取数字信号。

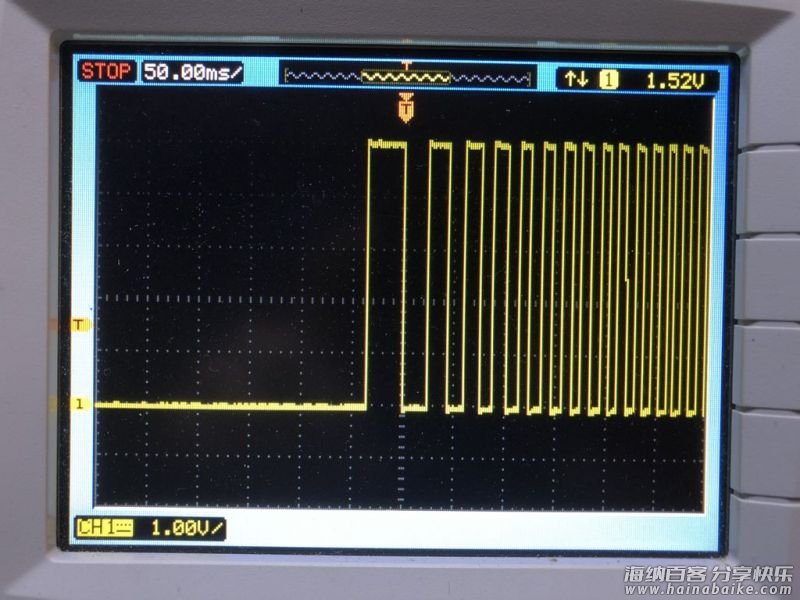

如图所示，流量打开时，信号的变化。起初信号始终为零。当流量开始时，脉冲频率快速上升并趋于稳定。
编写程序时需要注意，根据数据显示，传感器每升输出450个脉冲。

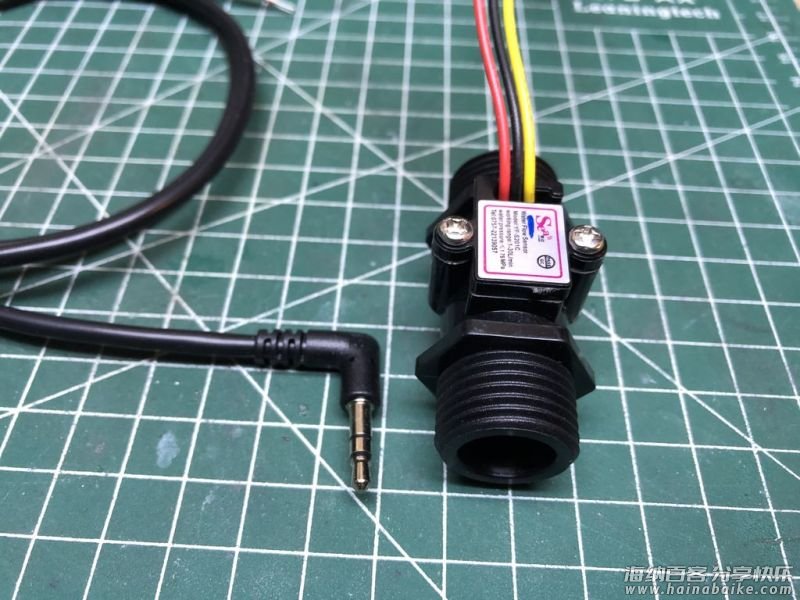

2、流量传感器接线

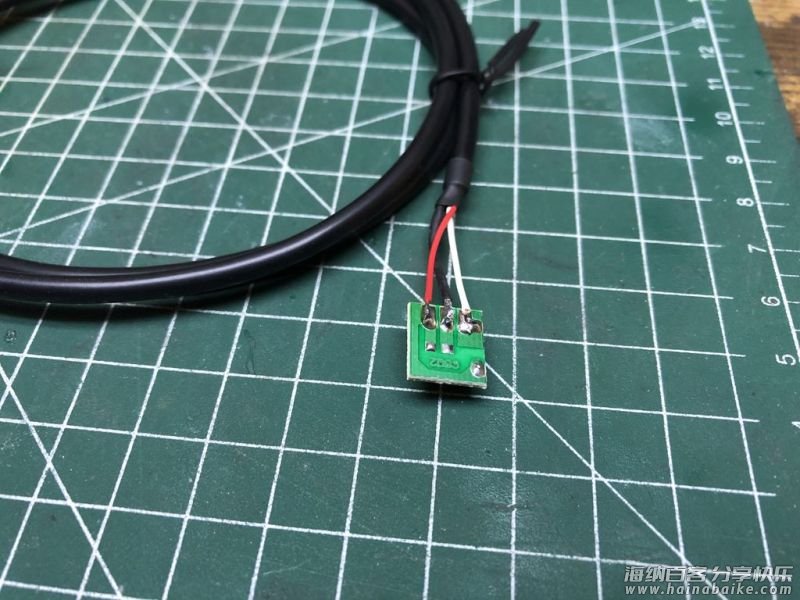

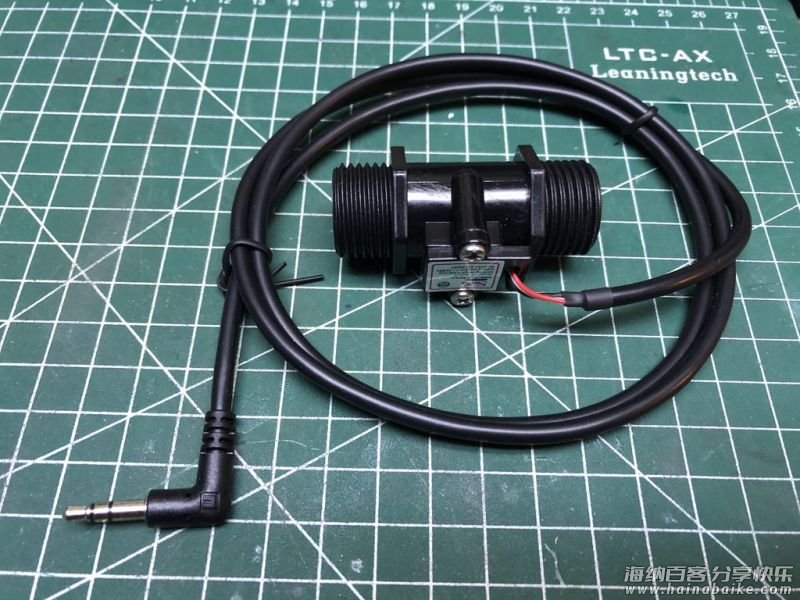

流量传感器配有三针 JST-XH 连接器。由于连接器的导线太短并且带有容易引起短路的暴露点，所以要连到一个带有 3.5mm 音频插头的线上。大约三英寸长，是镀锡线，易于焊接。

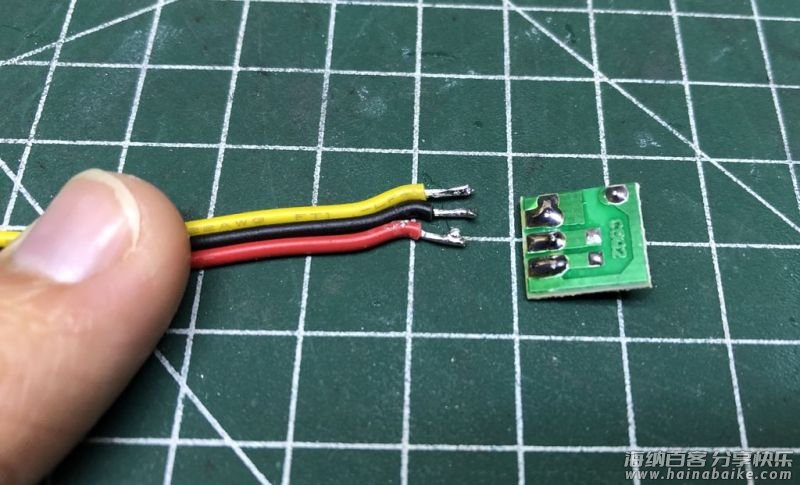

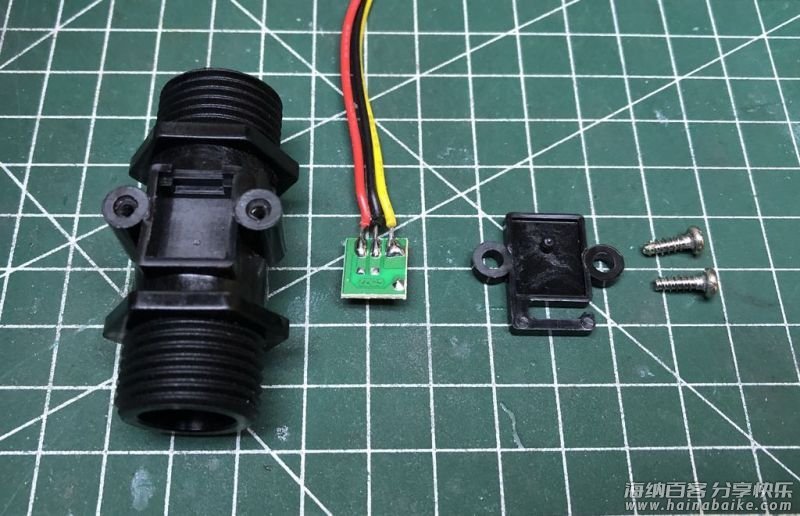

打开流量传感器盖子取出电路板，用烙铁加热三根电线并将它们分别焊接到三根电线上。

再将 3.5mm 音频电线焊接到焊盘上。按照电线的颜色来焊接。+5V 在顶端，信号在环上，接地线在地上。与充电端口的设置相同。如果你不小心将充电器插入传感器端口，也不会对设备造成伤害。

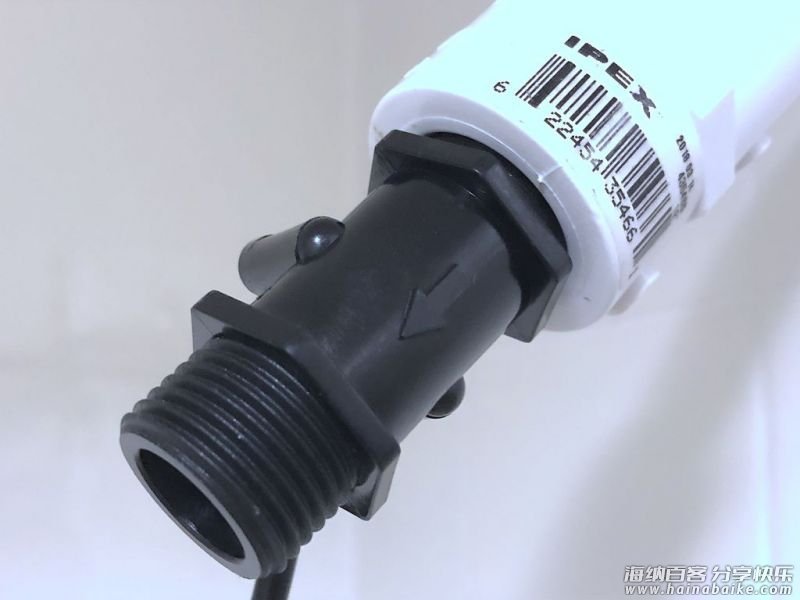

3、安装流量传感器

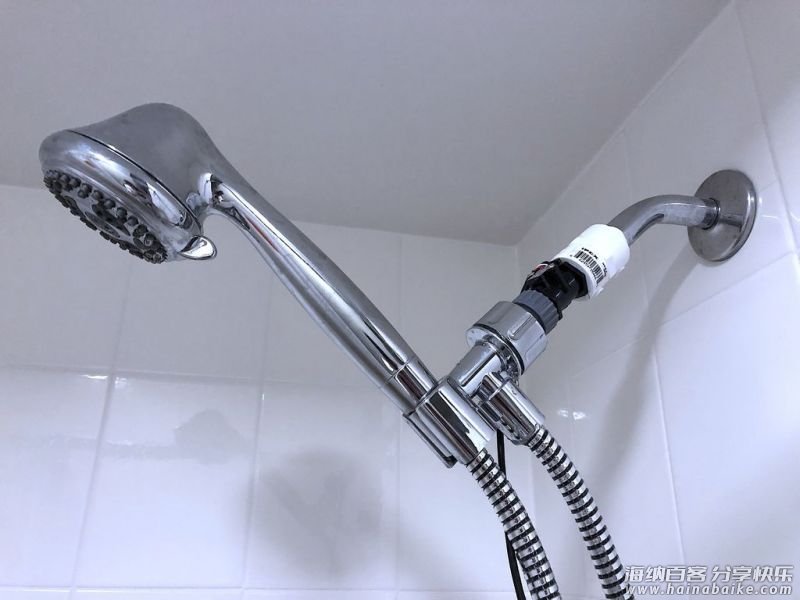

取下喷头，将流量传感器与喷头导管相连，由于传感器两端都是公头，需要制作一个母对母联轴器。用1/2英寸黄铜管制作一个联轴器，其他材质亦可（确保管道与传感器端口的尺寸相匹配）。

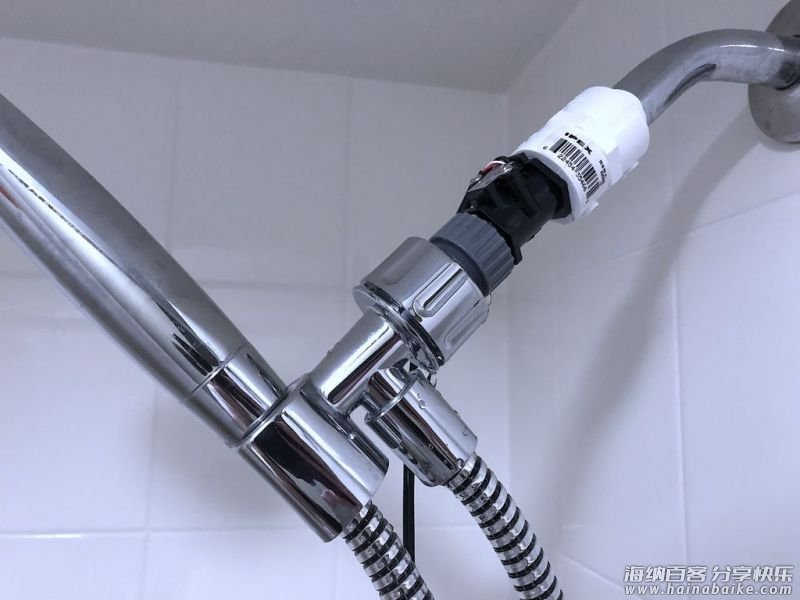

将联轴器的一端与流量传感器相连，另一端与管道相连。流量传感器有个箭头代表水流流动的方向。确保不要反向安装，否则测量结果会不准确。最后，将喷头安装到流量传感器的末端。

安装时，为防止漏水，管道之间可以缠绕生胶带。

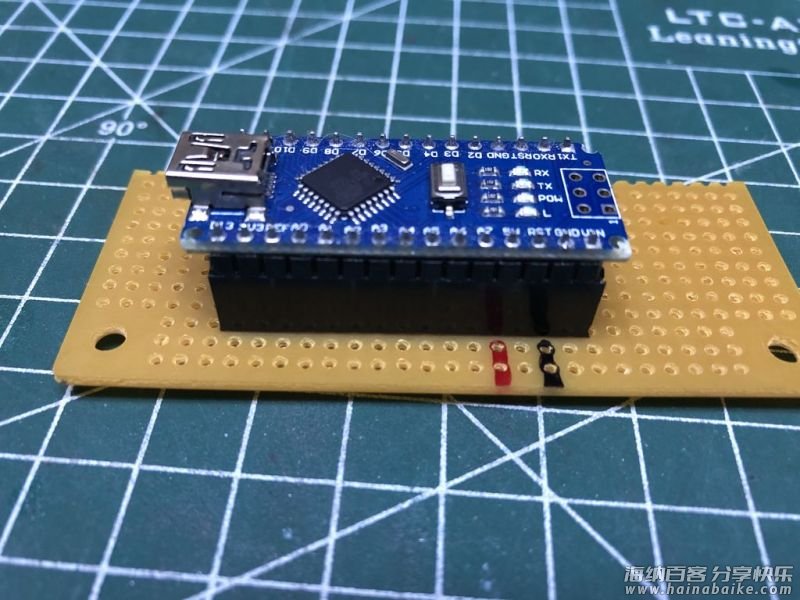

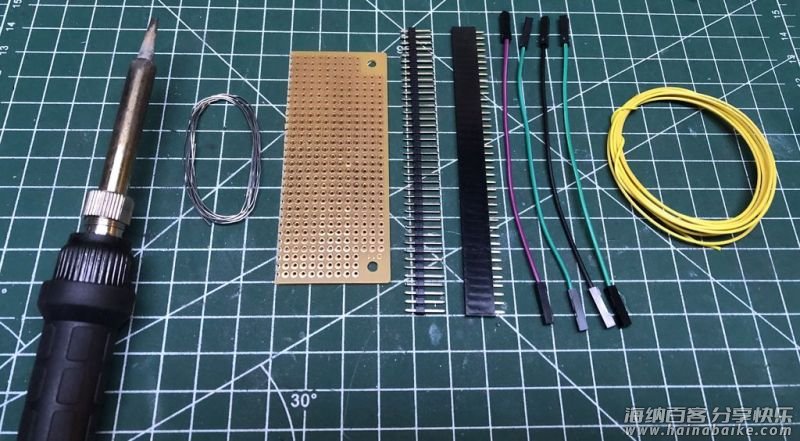

将 Arduino 安装到电路板

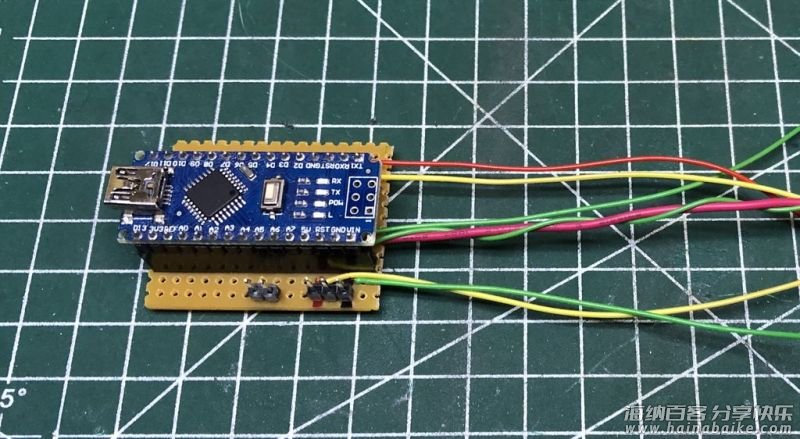

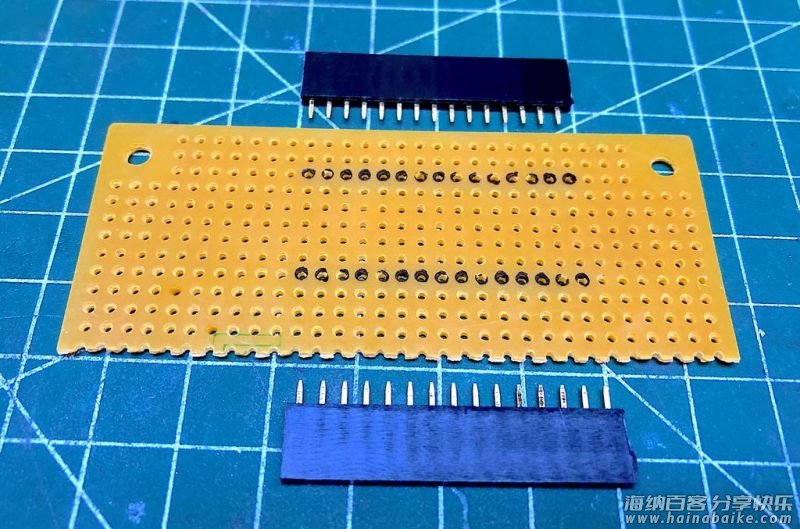

1、取一块 1×2英寸的矩形电路板，将 Arduino Nano 安装到电路板中间并标记了针脚穿过的位置。

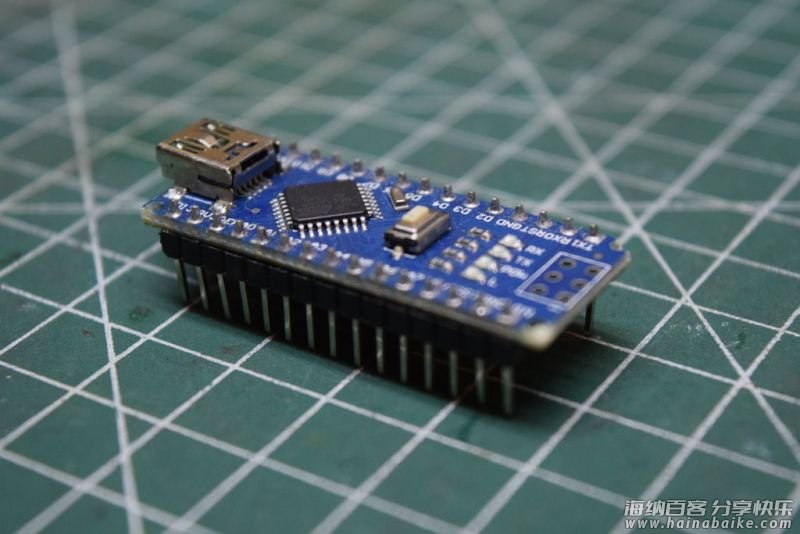

2、取两个母头针头，每个带十五个针头。将其焊接到电路板上。Arduino 可以移除便于编程。


注意标记 Arduino USB 端口的方向，以同样的方向插入到电路板上。

组装

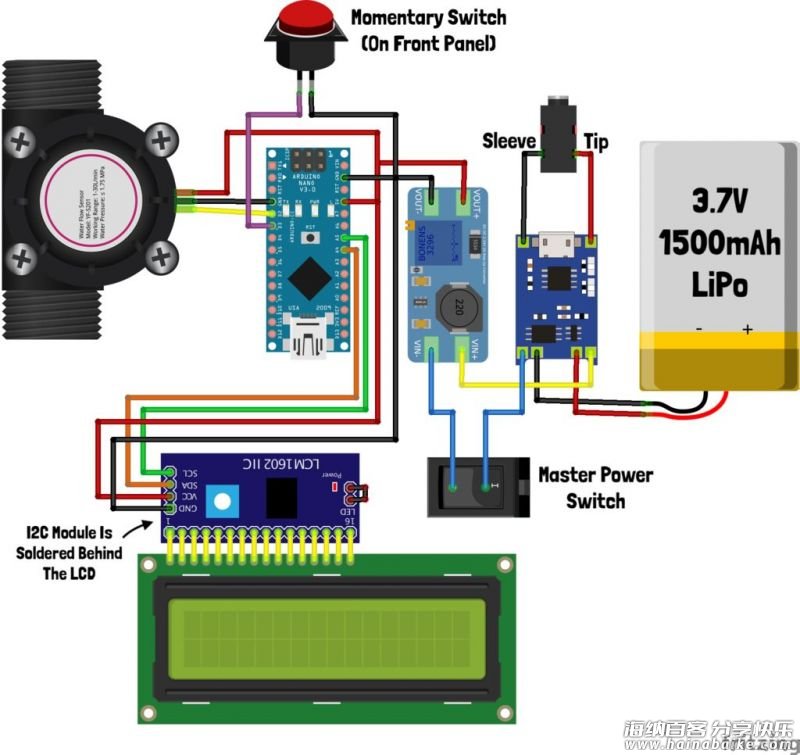

组件连接方法如图所示。

1、切割了一些公头排针并将它们焊接到电路板的 +5V 和接地导轨上。再焊接两个排针分别连接到 Arduino 的 A4 引脚和 A5 引脚。使用母对母跳线连接 LCD 屏幕。
2、将升压转换器输出端口的两根线分别焊接到 +5V 和接地导轨上。为 Arduino、LCD 和流量传感器供电。切割两根电线并将它们连接到按钮的端口上。一根电线接到地线，另一根线接到数字引脚 3。

3、焊接流量传感器。由于传感器上已经安装 3.5mm 插头，只需要再安装一个 3.5mm 的母头插孔。首先焊接了三根电线，每一根都标记好。然后将插头插入外壳并用螺母固定到位。将地（sleeve）焊接到接地端，头（tip）焊接到 +5V，环（ring）焊接到数字引脚 2。我将数字引脚 2 和 3 分别连接到按钮和流量传感器，因为它们是中断引脚，易于编程。

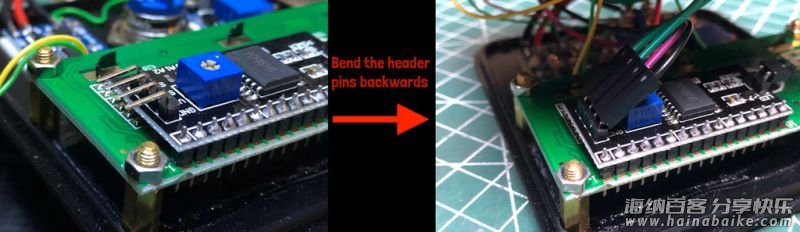

4、固定 LCD。需要四根母对母的跳线。将“Vcc”引脚连接到 +5V，将“Gnd”引脚连接到接地端，将“SCL”引脚连接到 A5，将“SDA”引脚连接到 A4。为了使 LCD 屏幕更好的与外壳相吻合，需要向后弯曲引脚。操作时需要小心处理，不要重复弯曲引脚。

Arduino 编程

通过编程实现以下几个功能：
1、LCD 第一行显示水量的总升数，第二行显示水的总成本或流速。
2、打开喷头时，切换按钮时可以别分显示成本和流速。
3、喷头关闭时，按钮清除所有数据并重置屏幕。
4、使用中断程序读取传感器，避免计数误差。
5、更新屏幕时，只更新已改变的值，而不是每次刷新整个屏幕（这会导致闪屏）。

该程序遵循一个简单的结构。通过使用 millis() 函数，创建一个延迟，但不会停止程序的执行。请点击参考这个教程https://www.arduino.cc/en/tutorial/BlinkWithoutDelay ，这是一个关于不使用 delay() 函数的情况下闪烁 LED 的案例。

Arduino 打开后，millis() 函数将返回其毫秒数。通过创建变量“previousMillis”并减去 Millis() -previousMillis()，就可以看到 previous Millis 更新用的时间。
如果希望每秒发生一次，可以编写以下代码：

if((millis() - previousMillis) >= 1000){
    previousMillis = millis();
    toggleLED();
}

这将帮助检查 millis()（当前时间）和 previous Millis（最后一次）之间的差异是否大于或等于 1000 毫秒。如果是，将 previous Millis 设置为当前时间。然后再进行其他步骤。

在该项目中，接下来切换 LED。然后退出这段代码并完成 loop() 函数的其余部分，然后再回到开始并重复。使用这种方式比简单 delay() 函数要好。因为 delay() 在指令之间设置了时间间隔，但没有考虑执行 loop() 函数中的运行其他指令所花费的时间。如果你要做的事情比闪烁 LED 更费时，例如更新 LCD 屏幕，那么它所花费的时间是不可忽视的并且运行几个周期之后它会累积。如果你准备更新时钟上的 LCD 屏幕，它将会出现延迟。

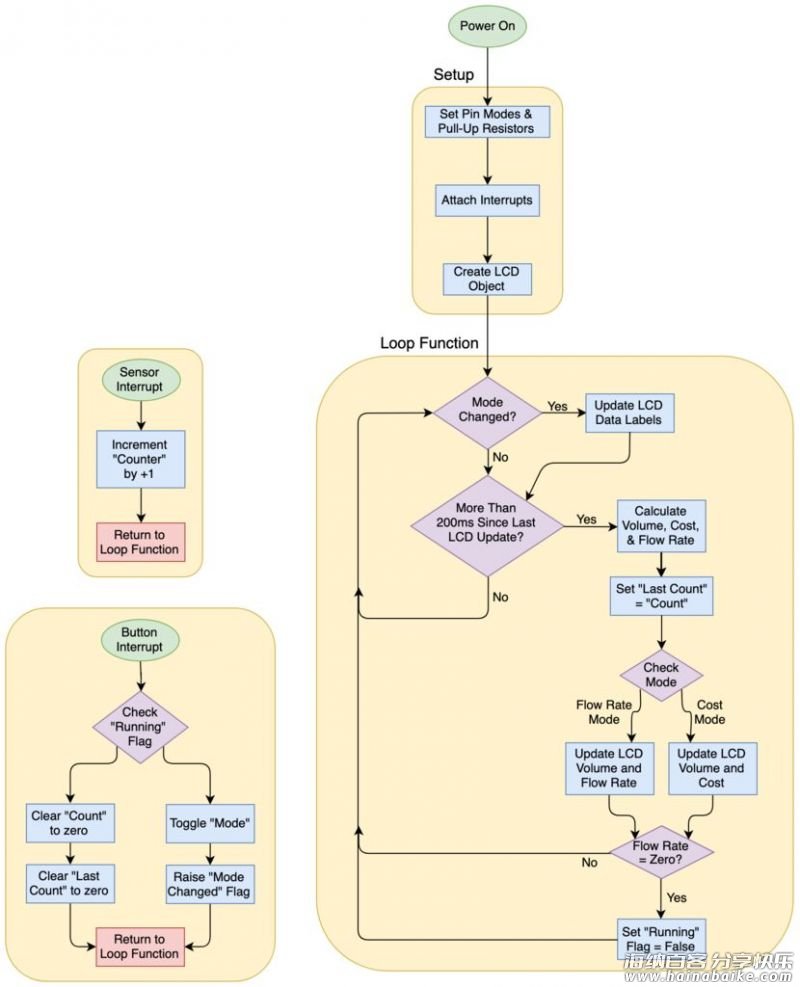

整个程序的结构介绍完毕，现在可以插入指令。请认真查看流程图。每一段 Arduino 代码都有说明，请认真阅读。相关文件请在项目文件库中下载。
https://make.quwj.com/project/137
因为每个城市的水费存在差异，请根据事情情况进行更改，修改每升水的成本。在本市水费每升为0.2523￠。请自行更改：

const float COST_PER_LITRE = 0.2523; // cost per litre, in cents, from city website

如果你选择计量水的单位是加仑而不是升，请将所有“LCD.print()”行中的“L”或“L/s”更改为“G”或“G/s”。然后删除以下行：

const float CONVERSION = 450.0; // keep this uncommented for litres

并取消注释这一行。

const float CONVERSION = 1703.0; // uncomment this and delete the line above for gallons

你会注意到“￠”字符，我不想使用美元，因为大多数情况下成本会显示为“$ 0.01”或更低。因此，我自定义一个特性。以下字节数组用于表示此符号：

byte cent_sign[] = {
  B00100,
  B00100,
  B01111,
  B10100,
  B10100,
  B01111,
  B00100,
  B00100
};

创建此数组后，必须“创建”并存储这个特性。

lcd.createChar(0, cent_sign);

完成后，打印自定义特性，使用以下行：

lcd.write(byte(0)); // print cents sign (¢)

显示屏最多可包含8个自定义特性。了解更多信息：
https://www.arduino.cc/en/Reference/LiquidCrystalCreateChar
同时使用在线工具：
https://maxpromer.github.io/LCD-Character-Creator/
它帮助你使用图形界面绘制自定义特性并自动生成自定义字节数组。

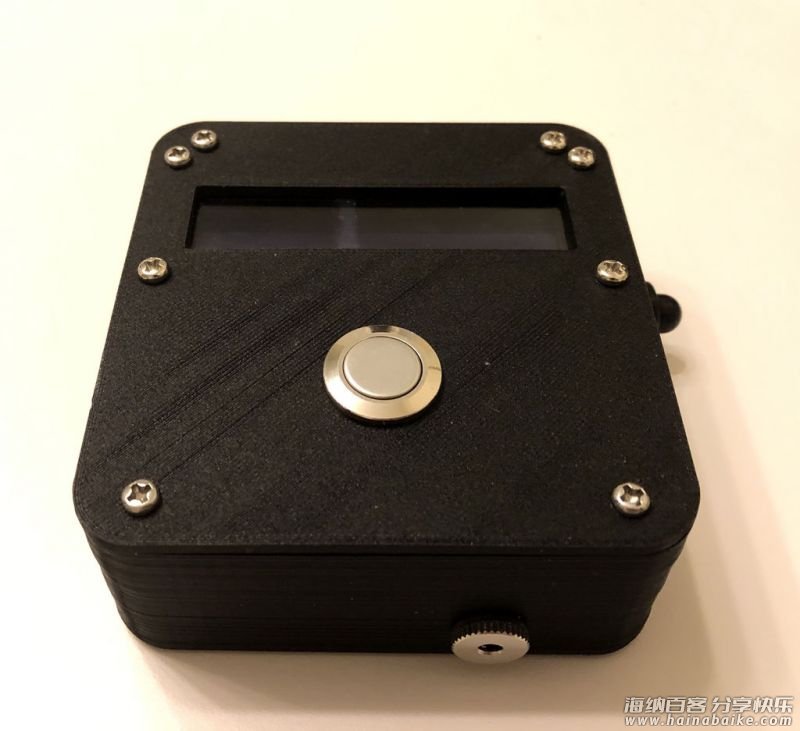

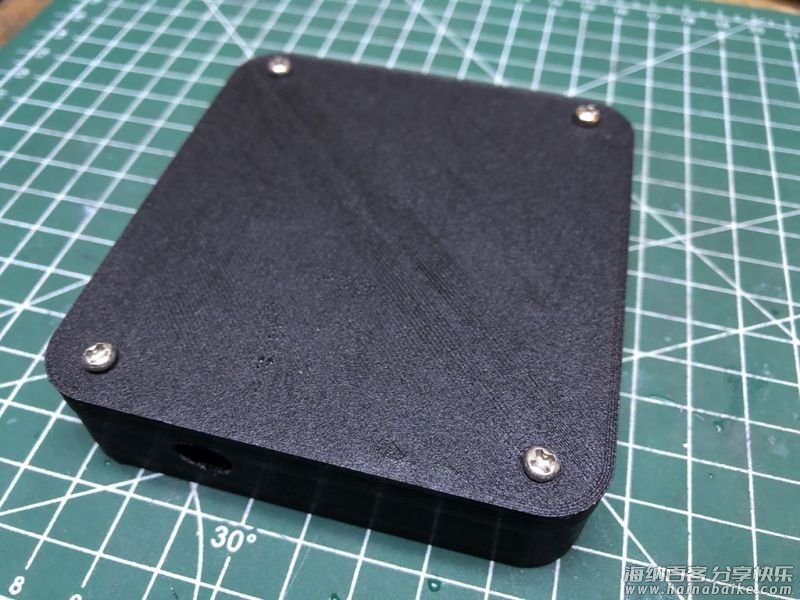

封闭外壳

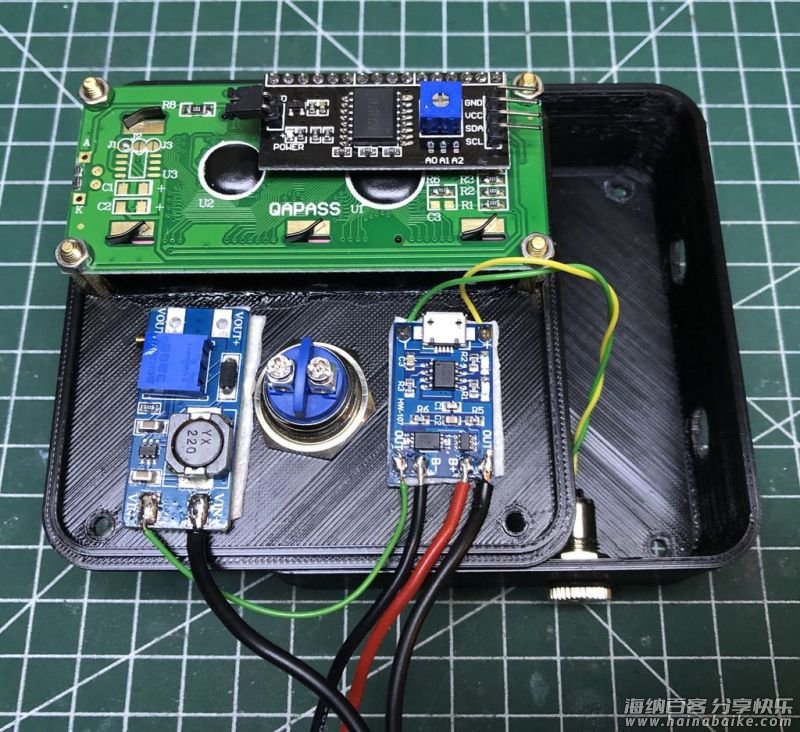

到目前为止，项目快要完成。将所有电子设备放入壳中并合上外壳。

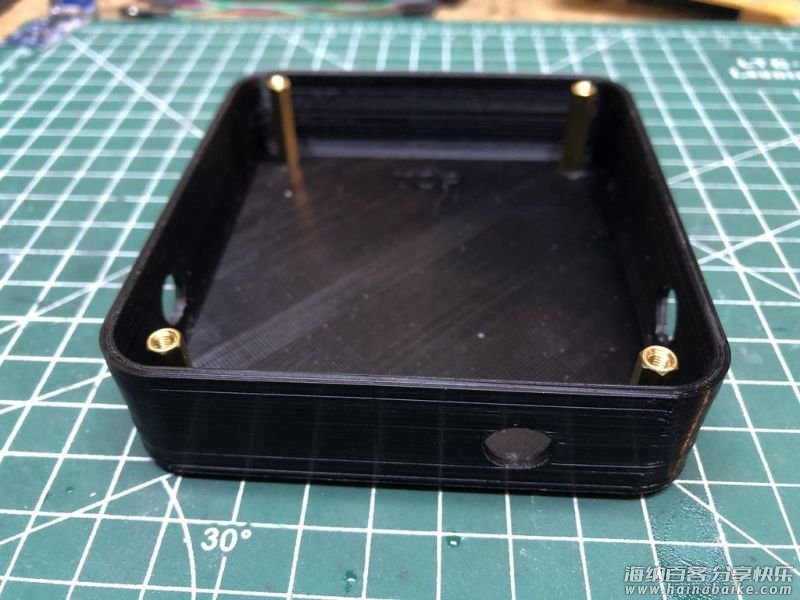

1、取四根 30mm 连接的铜螺柱。我用四个 M3 螺丝将其固定到外壳底部的孔中。

2、检查所有电子设备是否固定好。将充电器和升压转换器连接到带有双面胶的盖子上。
3、在两个 3.5mm 插孔的外部的金属周围缠上一些胶带，确保连到连接器上不短路。

4、将 Arduino 安装至侧面的左下角，USB 端口朝右。使用双面胶将电池固定在 LCD 屏幕下方，朝向外壳底部。

5、所有组件安装好后，用四个 M3 合上外壳。

测试

1、将 3.5mm 连接器插入流量传感器。再打开设备请进行操作。
2、打开主电源开关。没有水流入时，除了清除总数和清屏外，前板按钮不会执行任何操作。默认总数为零，按钮不会执行任何操作。

3、如果打开喷头时，总量就会开始增加。默认情况下，会显示成本。如果按下前板按钮，水的流量将显示在最后一行。按下前板按钮将切换显示流速和成本。关闭喷头时，按下前按钮将重新测量并清除屏幕。

注意事项

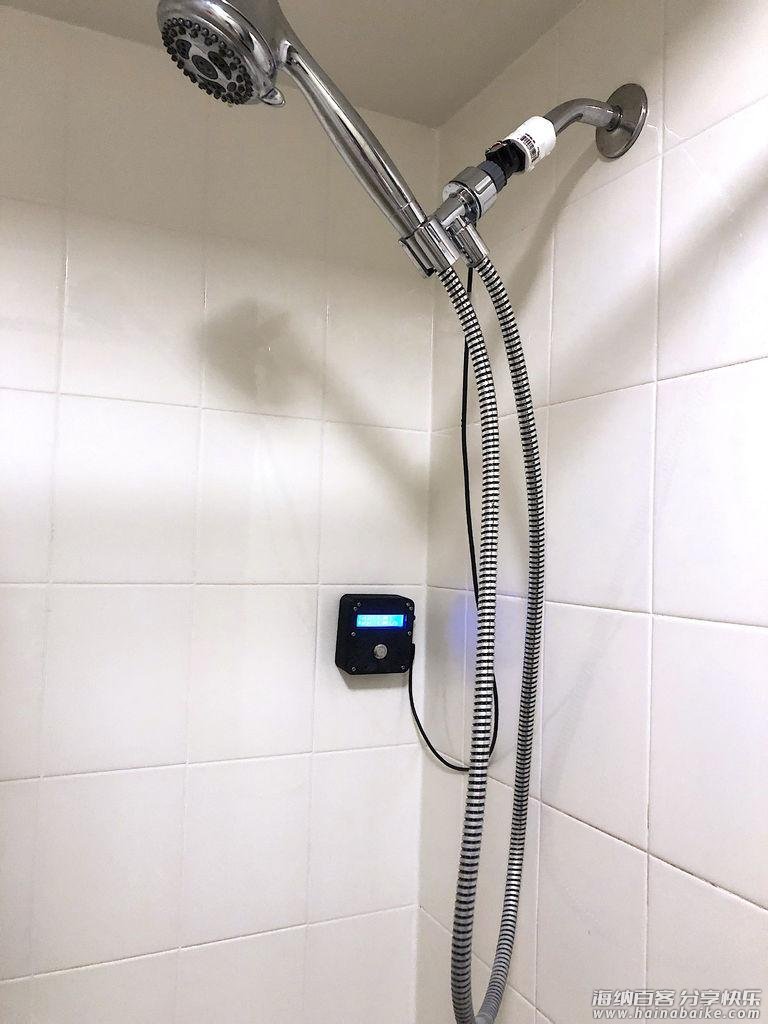

1、如何安装设备将取决于你浴室的布局。可以放置在浴室的铁架上，如果没有可以使用吸盘，但只适合于表面光滑的外壳。
2、故障排除
屏幕打开，背光关闭——确保跳线安装在 I2C 模块侧面的两个引脚上。
屏幕空白，背光打开——通过 I2C 扫描仪https://playground.arduino.cc/Main/I2cScanner/ 检查 I2C 地址是否正确。
屏幕打开，数值为零——通过测量引脚 2 上的电压来检查传感器是否有信号。如果没有信号，请检查传感器是否连接正确。
屏幕空白，背光关闭——检查 Arduino 上的电源的 LED 是否亮起，并检查屏幕是否有电。
屏幕闪开，然后一切都停止——你可能将升压转换器的电压设置得太高（组件无法承受超过 5V 的电压）。
设备工作，数值不正确——确保你使用的流量传感器具有相同的转换系数，即每升450个脉冲。不同的传感器具有不同的值。

改进方向

目前，该软件运行良好，但还可以添加不同用户（如家庭其他成员，室友等）的能力。该设备将存储每个人的统计数据（总水量和淋浴总数）并显示每个人的平均用水量。这可以鼓励更多人节约用水。

1、添加安装 EEPROM，Arduino 的内置非易失存储器。这样即使在设备关闭后也可以保留数据。我们可以创建一些特定的电子表格，通过查看数据并绘制成图形，这样就可以更清楚明了的看出，一年中人们哪个季节更频繁洗澡和用更长的时间沐浴。
2、添加电池指示器。目前，设备需要充电的唯一指示是电池管理器板切断电源。连接额外的模拟输入以测量电池电压非常的简单。由于电池电压始终小于 5V，不需要安装分压器。
