基于树莓派codesys主站实现CANopen通讯

吃瓜阿阳 2022-11-07 11:29:32

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

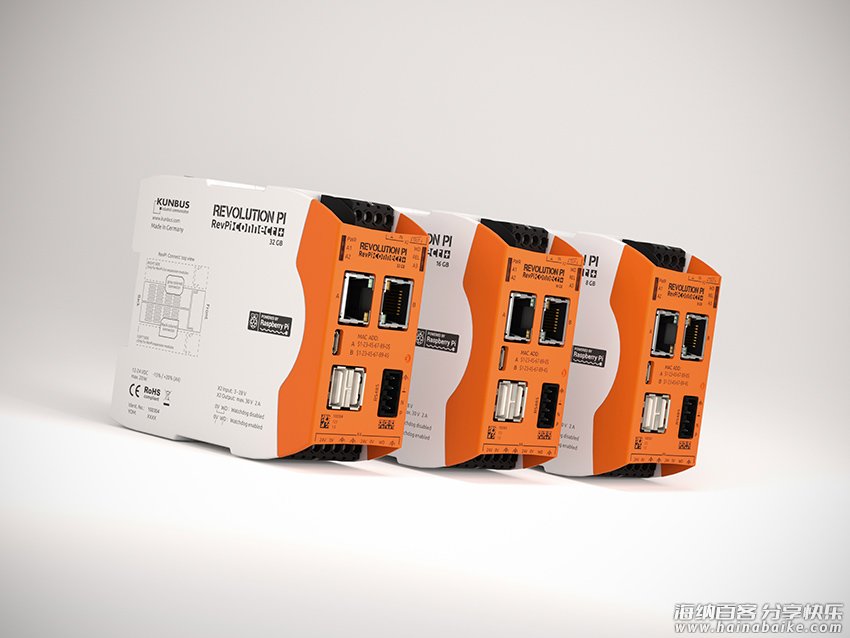

树莓派是世界上微型PC的代表，而KUNBUS Revpi Conenct是小型的工业PC，其硬件基于树莓派计算模块3，采用1.2 GHz四核处理器，1GB内存且最高支持32GB的 eMMC闪存，内部集成支持24小时缓存的实时时钟（RTC），以确保RevPi Connect即使在断电的情况下仍然知道自己的运行时间点；软件采用开源的架构（包含完全的根权限），给用户提供了极大的自由度，预装了一个经过专业定制的带有实时补丁的Raspbian操作系统版本，因为其良好的扩展性，可适应于工业的许多应用场合。本篇我们将为您展示如何使用Codesys和RevPi connect如何去创建CANopen网络。

下文我们将向您展示如何使用CODYSYS和RevPi系列产品创建CANopen网络。

工具原料：

RevPi Connect
RevPi Con CAN
Connect桥接器
CODESYS Runtime（请将其安装在RevPi Connect上）
RevPi mGate CANopen

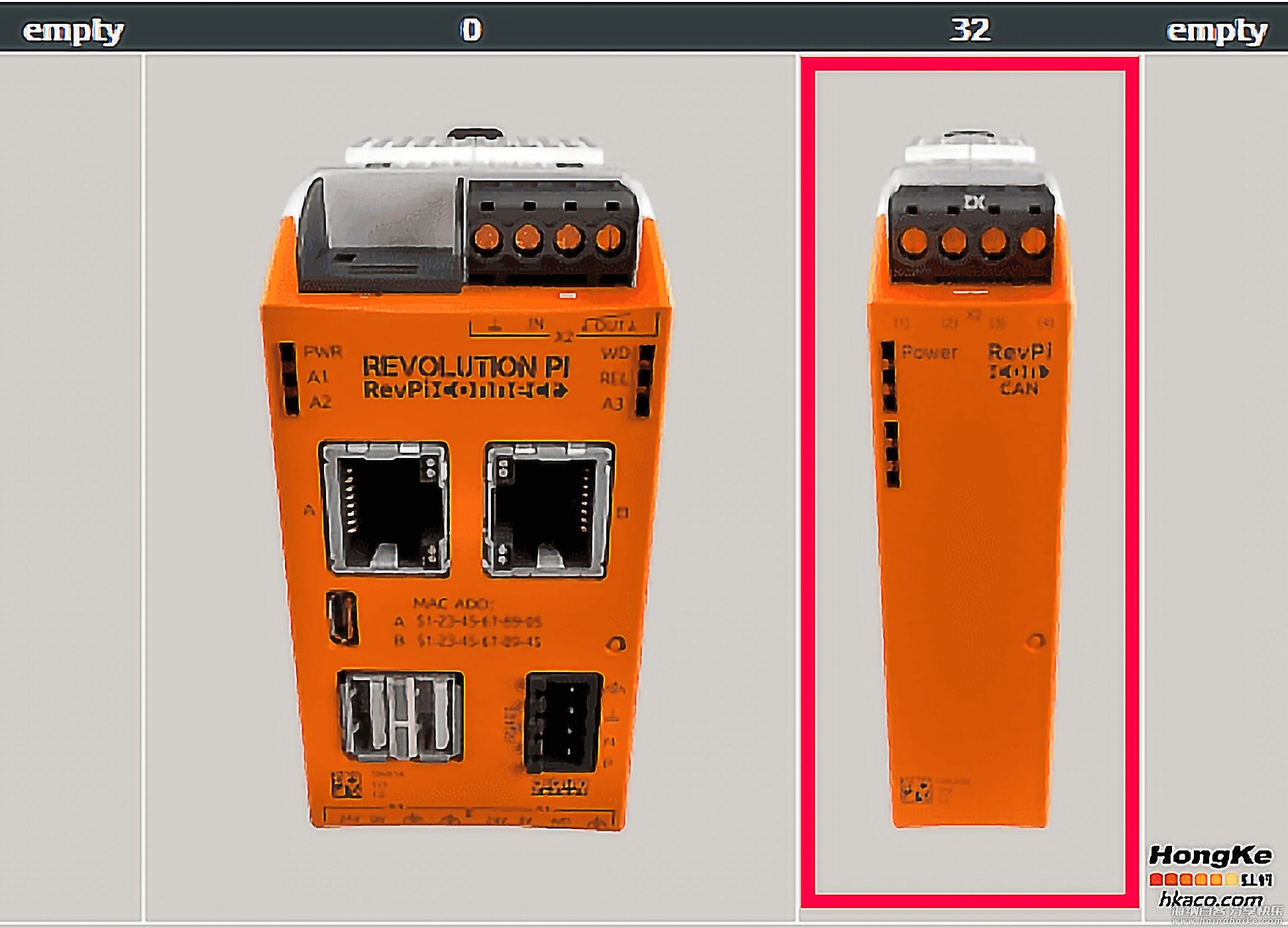

1.使用Connect Bridge连接RevPi Connect和RevPi Con CAN。确保RevPi Con CAN位于RevPi Connect的右侧。连接RevPi Connect连接到电源。打开PiCtory。在配置板上组装您的设备，点击“File>Save as Start-Config”以保存项目，点击“Tool>Reset Driver”以下载到设备中。

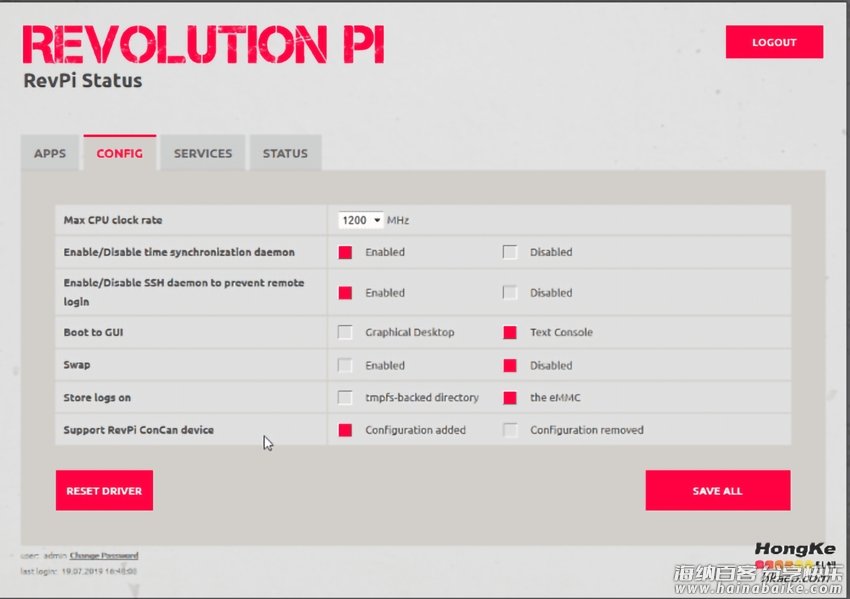

2.在Web状态中，您可以检查RevPi Con CAN是否已成功激活：

3.为CODESYS创建脚本
为了使CODESYS和RevPi设备之间的通信正常工作，必须配置比特率。因此，我们在此步骤中创建一个脚本，并使其在RevPi Connect上可执行。打开RevPi终端并使用您的用户名和密码登录。输入以下命令以创建新脚本：

sudo nano /var/opt/codesys/rts_set_baud.sh

将以下行添加到文档中：

#!/bin/sh
BITRATE=`expr $2 \* 1000`
ifconfig $1 down
echo ip link set $1 type can bitrate $BITRATE
ip link set $1 type can bitrate $BITRATE
ifconfig $1 up

使用Ctrl-O保存更改。
使用Ctrl-X退出编辑器。
在命令行中键入以下命令以使脚本可执行：

sudo chmod +x /var/opt/codesys/rts_set_baud.sh

在命令行中键入以下命令以重新启动RevPi Connect：

sudo reboot

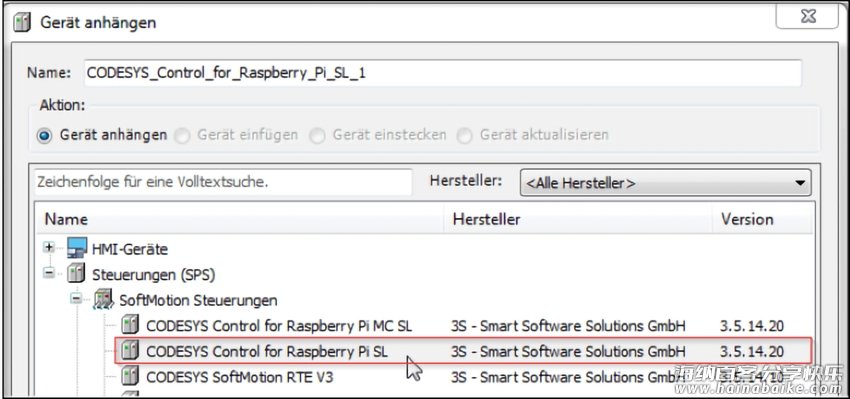

4.在CODDESYS中配置CANopen主站，在项目树中单击项目上的鼠标右键。单击“附加设备”——选择“CODESYS Control for Raspberry Pi”。单击“添加”。在添加的设备上单击鼠标右键（CODESYS Control for Raspberry Pi）。单击“附加设备”。选择“CANbus”。单击“添加”。

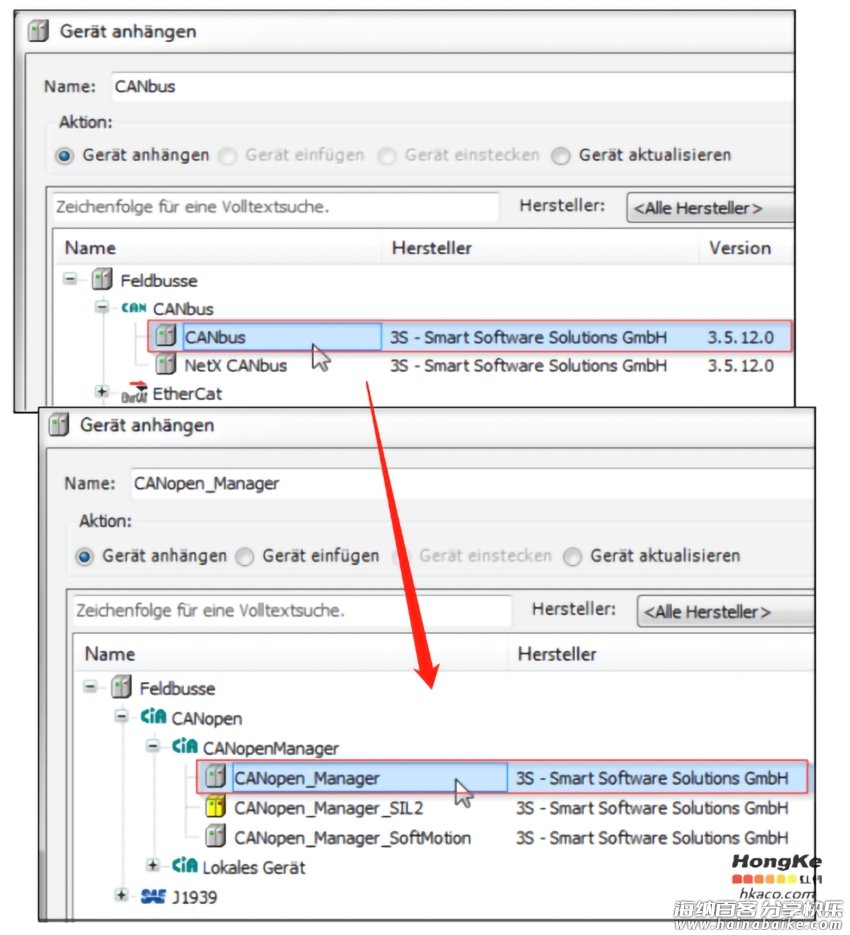

5.在添加的设备（CANbus）上单击鼠标右键。单击“附加设备”。选择“CANopen_Manager”。然后“添加”。

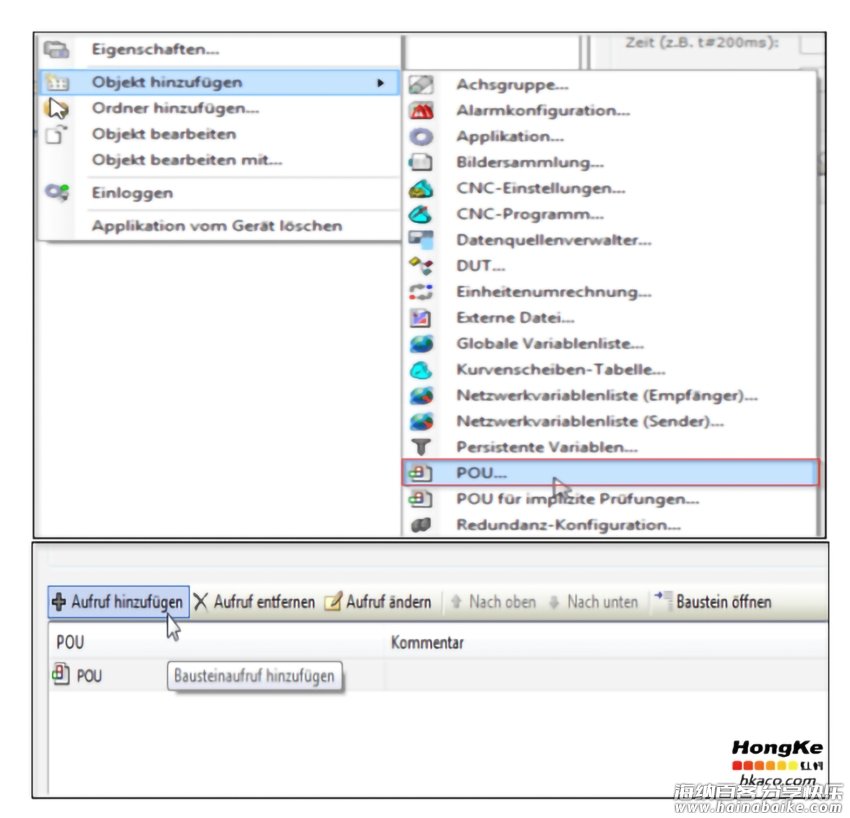

6.单击您的应用程序。单击“添加对象”。以这种方式插入以下对象：选择POU的方式插入，将“POU”调用添加到任务配置中。

7.将KUNBUS CANopen mGate添加到CODESYS中

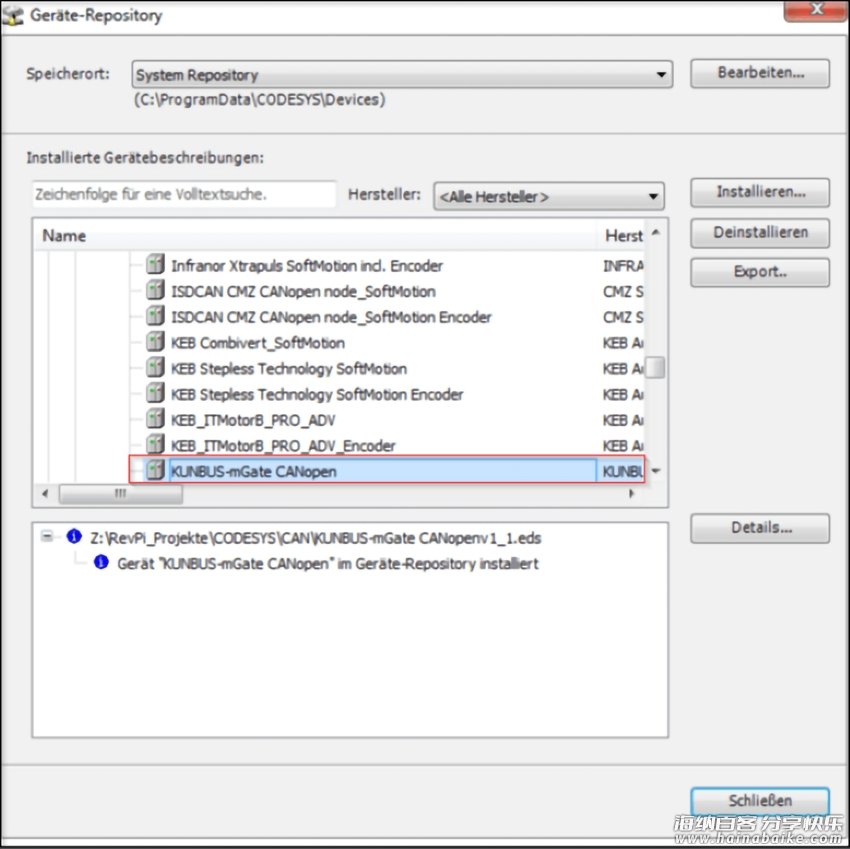

从KUNBUS主页下载mGate CANopen的设备描述文件（EDS）。单击“工具”。单击“设备存储库”。选择“KUNBUS-mGate CANopen”。单击“安装”。

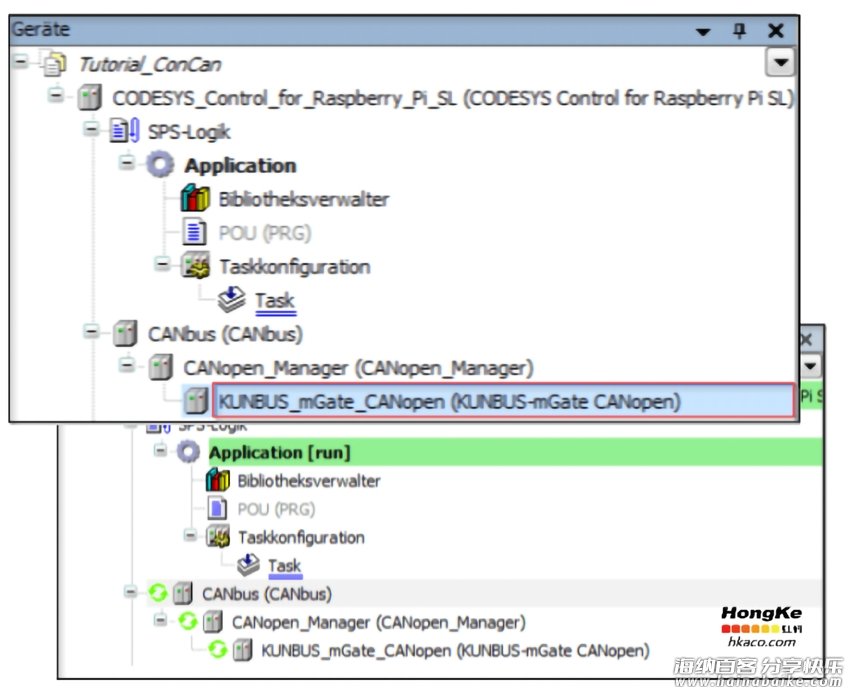

8.在CANopen_Manager上单击鼠标右键。单击“附加设备”。选择“KUNBUS-mGate CANopen”。在设备的旋转编码开关上设置网关的节点ID和比特率。这个项目就被建立好了，登录后，您可以查看主服务器是否识别网关：
以上就是在Revpi Connect上配置Canopen主站的过程。
