本文来自 制造技术研究社 的投稿。

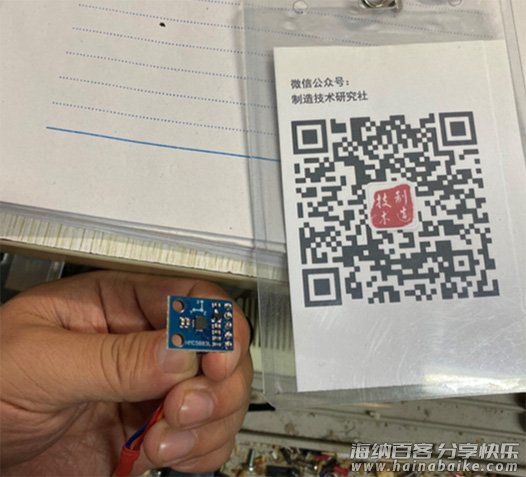

HMC5883是霍尼韦尔公司生产的一款地磁场检测芯片，其国产替代产品为QMC5883。这两种芯片基本相似，QMC 5883也是号称得到了霍尼韦尔公司的授权。
两款芯片在外观上没有明显的区别，本人在某宝上购买的QMC系列芯片上居然堂而皇之写着HMC5883，如果两者搞混了，就难得出正确结果。
网上有很多采用单片机虚拟i2c总线读取数据的例程，也有采用Python读取i2c总线数据的例子，但是如何利用linux系统中直接用C语言来读取数据的例子比较少，而且不是全面。很多专业的linux系统书籍中偏重于介绍如何编写i2c总线驱动程序，较少介绍如何直接利用系统中现有的命令读取数据。
本文主要介绍如何利用树莓派（Linux系统，3B+和4B+型号都通用）下读取5883系列传感器的数据，直接调用Linux系统中的指令来读取i2c总线上的数据。

一、硬件连接

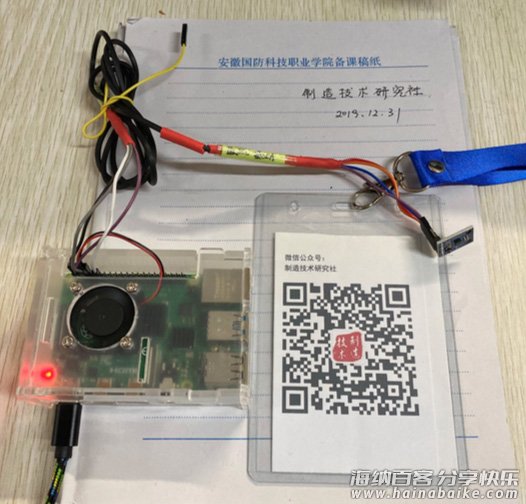

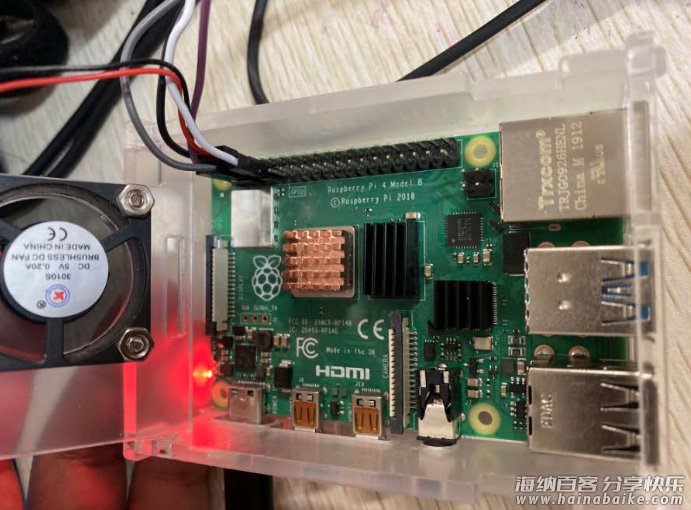

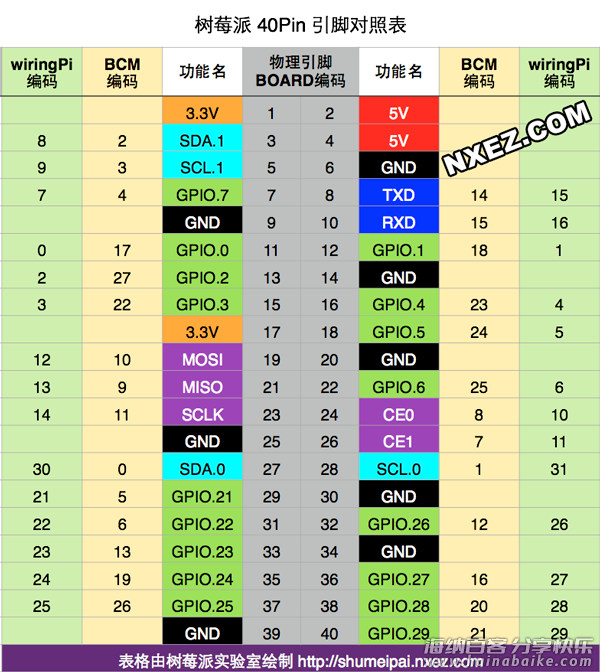

首先HMC 5883模块具有4个引脚，Vcc、GND、SCL和SDA，分别连接到树莓派对应的引脚，Vcc接树莓派的5V电源即可，SCL和SDA接到i2c-1总线上（注意，请不要接到0号i2c总线上，需要进行另外设置才能打开该总线）。

二、开启总线，安装i2ctool工具

连接成功之后，首先要打开i2c总线，在树莓系统默认中是关闭i2c总线的，可以通过raspi-config配置界面中的interface开启（enable）i2c总线。
开启总线后，还需要安装i2ctool工具，才方便调试i2c总线，这是一个很小的工具。在控制台输入：
sudo apt-get install i2c-tools 命令即可安装i2c-tools。
安装完成后可以使用i2cdetect -l查看i2c总线开启情况：

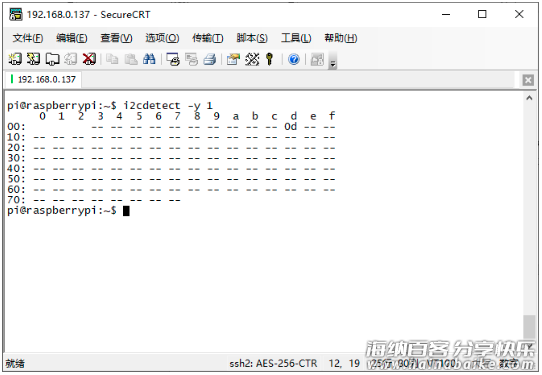

使用i2cdetect -y 1命令即可扫描接在总线上的所有I2C设备，并打印出该设备的I2C总线地址。

这时，显示了该总线上挂载了一个设备，地址为0x0d，0x0d（二进制为0000 1101）是QMC 5883的7位地址，（注意：HMC 5883的7位地址是0x1e，这是两种芯片的第一处不同。）
数据手册上会说到8位地址，8位地址是这样计算的：将7位地址左移1位，读地址为末位加1，则对应的8位地址为0x1b（二进制为0001 1011 ），写地址为末位加0，则对应的8位地址为0x1A（二进制为0001 1010 ）。但是利用linux系统自带的驱动程序不需要使用8位地址，7位地址就足够了。
另外微信公众号“制造技术研究社”觉得几个有用的指令是：
1、查看数据：i2cdump -f -y 1 0x0d 查看0d地址下所有地址上的数据
2、写寄存器：i2cset -f -y 1 0x0d 0x09 0x01 设置相应寄存器的数值，这里是向地址为0x0d设备下的0x09地址写入0x01这个数据。

三、QMC 5883和HMC 5883的芯片设置

QMC 5883需要设置0x09，0x0B、0x20、0x21这四个寄存器的内容，其中0x0B是置位复位的周期，默认值为0x01， 0x09是控制寄存器，bit0和bit1控制采样模式，分别为连续模式和等待模式，00是等待，01是连续模式，bit2和bit3是采集速率，bit4和bit5是测量范围，00为正负2高斯，01为正负8高斯，bit6，bit7是过采样率，这里是说多采集一些数据，得平均值的意思，这里可以不管。总之0x09的默认配置为0x0d或者0x1d。总结以上，QMC 5883需要配置的寄存器为：（值得吐槽的是，0x20和0x21寄存器是一定需要设置的，但是这个点在datasheet里面居然没有说明！）
芯片地址0x09数据为=0x0d/0x1d;
芯片地址0x0B数据为= 0x01;
芯片地址0x20数据为= 0x40;
芯片地址0x21数据为= 0x01;
根据测试的需求，很明显需要先配置这四个寄存器。
而对于HMC 5883需要配置3个寄存器，也就是i2c设备的头三个地址0x00、0x01、0x02，分别被称为配置寄存器A、配置寄存器B，模式寄存器，配置寄存器A设置过采样率和测试频率，配置寄存器B设置增益大小（放大系数、检测数据和磁场值的转换系数）；模式寄存器是设置采样模式。
详细的配置说明可以参见数据手册，也可以联系微信公众号：“制造技术研究社”，留言获得。
总之，HMC 5883的配置参数可以按照以下内容：

#define HMC5883_CRA 0x14 采样频率30Hz
#define HMC5883_CRB 0xe0 测量范围正负8.1高斯
#define HMC5883_MR 0x00 连续测量模式

四、QMC 5883和HMC 5883的测量数据

QMC 5883的数据存储在0x00-0x05连续6个地址，0x00是X方向的低8位数据，0x01是X方向的高8位数据；0x02是Y方向的低8位数据，0x03是Y方向的高8位数据；0x04是Z方向的低8位数据，0x05是Z方向的高8位数据；
HMC 5883的数据存储在0x03-0x08连续6个地址，顺序为XZY，（这又是不同点），0x03是X方向的高8位数据，0x04是X方向的高8位数据（高低次序也不同），其余类推。
所以只要将这些数据读取出来，就可以实现对磁场的测量。

五、调用linux驱动程度读取数据

以上全部为准备知识，只有清楚认识了5883系列芯片，才能正确读写芯片。虽然网上有些利用wringPi程序来读取i2c总线的方法，但是没有关于如何采用C语言编程读写芯片的例子，下面以QMC 5883的读取程序为例，详细讲解如何用C语言调用i2c总线驱动程序。
首先C语言头文件要包含基本输入输出函数stdio.h、
IO控制头文件
标准库函数
文件控制头文件
Linux下的i2c驱动头文件 Linux下的i2c设备头文件 其次，定义一些产生的地址常数，
其中#define QMC5883 “/dev/i2c-1″是linux系统的特色，将所有的设备看作挂载的路径，
#define Gain 12000 是配置数据和磁场值的转换系数，在文末解释了如何计算磁场和系数。
第三部分 i2c读写函数及流程
在检测之前，先要将配置数据写入设备中，以写入0x09寄存器和0x0B寄存器为例，

首先获得文件ID，

int fd=open(QMC5883,O_RDWR);

通过open函数，就获得了文件的ID，其中O_RDWR是系统自定义的宏，表示以读写模式打开文件，open( )函数的返回值是一个大于0的数，被称之为文件ID（file_ID），如果返回值为0，或者负数，说明读写文件出现了问题。
在后面的程序中，只要调用file_ID，就可以实现了对接口的调用。
注意，在读取结束，要close文件。

第二步是定义一个数组QMC5883_init_config_1[4]，

QMC5883_init_config_1[4]={0x09,QMC5883_0x09,0x00,QMC5883_0x0B};

数组的第一个值是0x09，表示i2c设备的子地址（寄存器的地址），就是说在从第9个地址开始写入，顺序将后面的数据写入设备，该数组后面的数据就是需要配置的值，分别为0x0d、0x00、0x01，执行该指令后，LINUX系统驱动程序会在0x09地址之后，陆续写入这3个数，（其中地址0x0A的数据不需要写入，这里写进去只是为了方便。）

接着定义另一个数组，配置其他寄存器

QMC5883_init_config_2[3]={0x20,QMC5883_0x20,QMC5883_0x21};

完成了四个寄存器的配置，接下来将读写指针调回到数据地址的首地址，
定义一个无符号数suba，unsigned char suba=0 这个数的指针提出来，写入文件，读写指针就回到了0x00位置。

第三步是读取数据，
读取数据的函数为read(),其格式和write()很相似

unsigned char QMC5883_read_data[6];
read(fd,QMC5883_read_data,8);

XYZ三个方向的数据分别存在连续的6个地址内，将低8位（LSB）的数据左移8位，再和高8位“求或运算”就得到了测量的磁场数据。

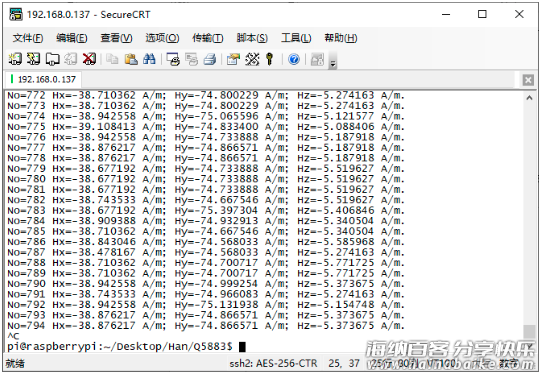

最后将数据显示出来就可以了。

注：这里通过while循环，实现连续不断的测量，想要中止的话，按下Ctrl+C跳出循环，中止程序即可。
HMC 5883的读写方式也与此类似，可以对照写出程序，也可以联系微信公众号“制造技术研究社”，进一步交流相关内容。
总结:
读写5883系列传感器，关键是掌握linux系统下设备的读写，首先要掌握传感器的配置内容，其次一定要注意各个地址的区别，在正确的地址读写正确的内容。

附1：磁场的计算

传感器测出的数据为一个整型数据hpx，当测量范围为2Guass的时候，增益系数为12 000，那么磁场值为hpx/12000（Guass）
注意一，磁场强度的单位为A/m，在空气中，A/m和高斯的转换关系为1高斯=79.62A/m，可以继续转换为磁场强度作为单位。
注意二：整型数和实数之间还要注意数据类型的转换。

附2：源代码

/************************************************/
/* *Magnetic testing Program 							*/
/* Edit by: Doctor Han in HFUT							*/
/* Date:2019.12.23										*/
/************************************************/

#include <stdio.h>
#include <sys/ioctl.h>
#include <unistd.h>
#include <fcntl.h>
#include <linux/i2c.h>
#include <linux/i2c-dev.h>

#define QMC5883 "/dev/i2c-1"
#define QMC5883_ADDR 0x0d 	//adress
#define QMC5883_0x0B 0x01		//set/reset period
#define QMC5883_0x20 0x40		//unkown configration
#define QMC5883_0x21 0x01		//unkown configration
#define QMC5883_0x09 0x0d		//Configration

#define Gain 12000

int main()
{
	//printf("Testing by QMC5883L (From i2c Bus)
");
	int fd=open(QMC5883,O_RDWR);
	int i;
	int Num=1;
	unsigned char QMC5883_init_config_1[4]={0x09,QMC5883_0x09,0x00,QMC5883_0x0B};
	unsigned char QMC5883_init_config_2[3]={0x20,QMC5883_0x20,QMC5883_0x21};
	unsigned char suba=0;
	unsigned char QMC5883_read_data[6];
	//unsigned char QMC5883_write_data_buff[4]={0,QMC5883_CRA,QMC5883_CRB,QMC5883_MR};
	double Hx,Hy,Hz,Temp;
	short int  hpx,hpy,hpz，temp;

	if(fd<0)
	{
		printf("Open QMC5883 failed
");
	}

	if(ioctl(fd,I2C_SLAVE_FORCE,QMC5883_ADDR)<0)
	{
		printf("Address fault
");
		close(fd);
	}

	//while(1)
	//{
		write(fd,QMC5883_init_config_1,4);
		write(fd,QMC5883_init_config_2,3);
		write(fd,&suba,1);
		read(fd,QMC5883_read_data,8);
		hpx=*QMC5883_read_data;
		hpx=*(QMC5883_read_data+1)<<8|hpx;
		hpy=*(QMC5883_read_data+2);
		hpy=*(QMC5883_read_data+3)<<8|hpy;
		hpz=*(QMC5883_read_data+4);
		hpz=*(QMC5883_read_data+5)<<8|hpz;
		printf("No=%d ",Num);
		//printf("Hx=%d ;Hy=%d ;Hz=%d
",hpx,hpy,hpz);
		Hx=hpx*79.61/Gain;
		Hy=hpy*79.61/Gain;
		Hz=hpz*79.61/Gain;
		Temp=temp*1.00/100;
		Num=Num+1;
		printf("Hx=%f A/m; Hy=%f A/m; Hz=%f A/m;
",Hx,Hy,Hz);

	//}
	return 0;
       	close(fd);
}
