用树莓派+电子纸屏做了一个时钟，很偶然的搭配一个抽纸盒作为外壳，虽然并不是第一款电子纸屏的时钟，但绝对是全球甚至宇宙第一款带有电子纸屏幕的抽纸盒。。

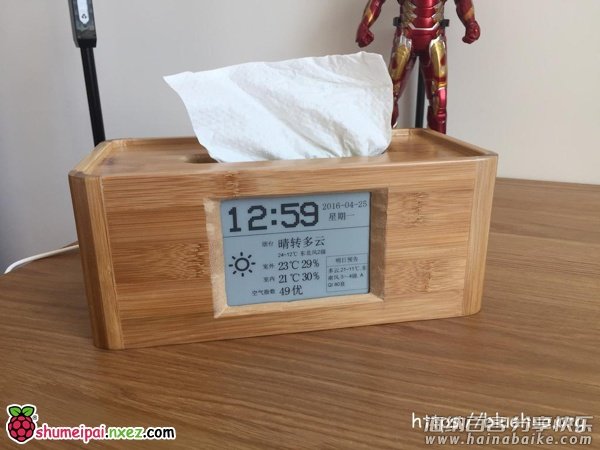

先放图：

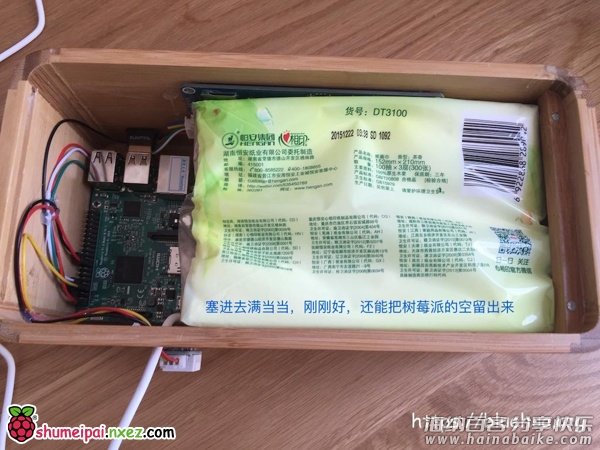

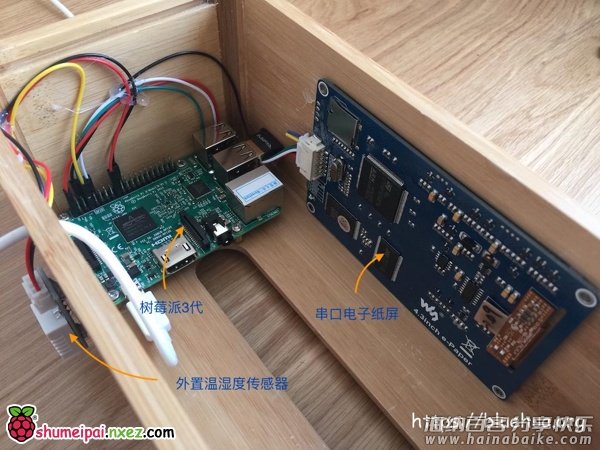

内部构造，模块和跳线全部用热熔胶固定

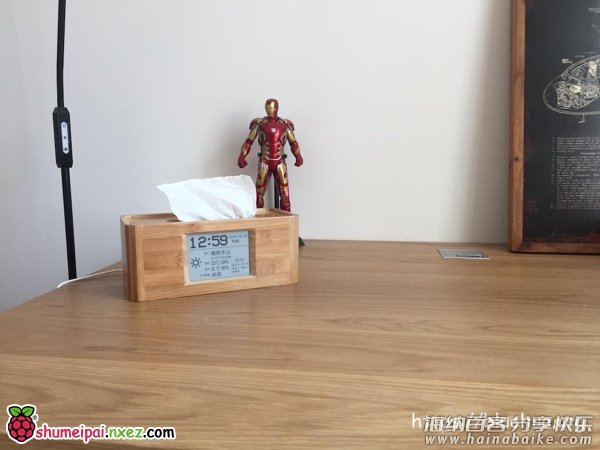

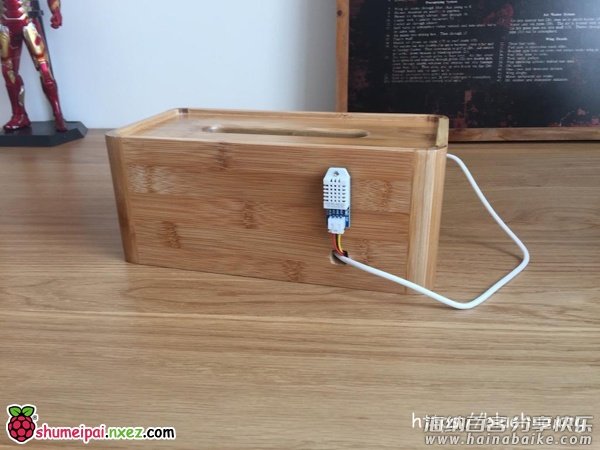

后视：

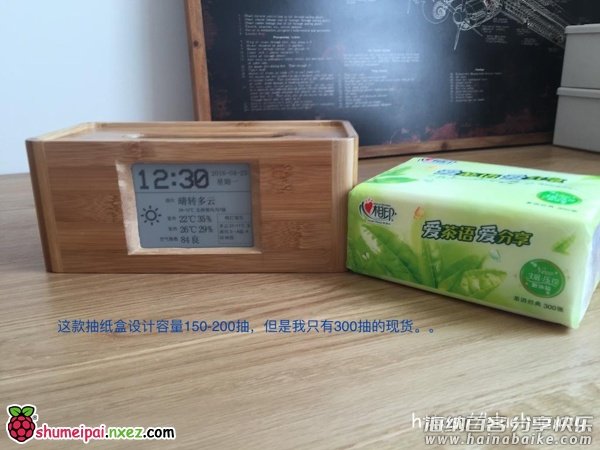

检查一下这款时钟的抽纸盒功能。。

图就贴到这，下面聊聊我为啥突发奇想做出这么个东西。某天我想在淘宝上买个简单的闹钟，在搜索栏输入 简约 闹钟 俩关键词，出来结果里面有个很合心意，是这样的：

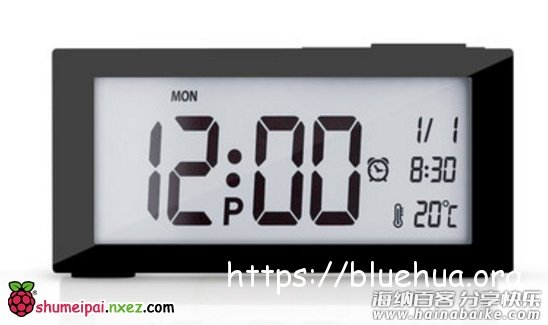

外观简单，白屏黑字，对比好强烈，好高大上。。于是我又看了一下评论里的买家show

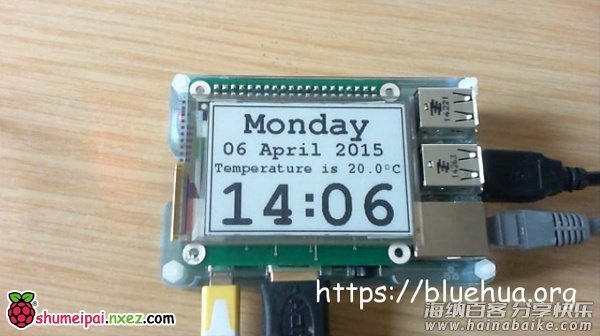

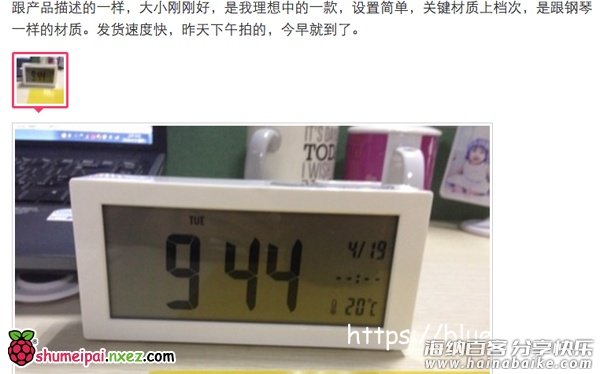

WTF, 差距也忒大了吧，果断放弃，再找，然后发现基本都是描述里屏幕P的很白，实物就是另一番面貌了。 揍在这个时候，想起了吃灰已久的kindle，如果用kindle的电子纸屏来做个闹钟一定很理想，然后在google找到了下面的图片：

显示效果符合预期，而且图中时钟是基于树莓派做的，正好我也有两块树莓派，于是很快做了一个决定：自己DIY一块电子纸屏的时钟，这块时钟除了显示基本的日期时间，还可以显示天气和室内的温湿度（如果只能显示日期，优越感何在。。）。果断在淘宝采购了材料：4.3寸串口电子纸屏，DHT22温湿度传感模块，还有一块树莓派3（没错，虽然我是一个拥有了1代和2代的男人，但是还是忍不住购买了3代。。）后面，经过一阵python乱舞，原型很快出来了：

搞到这里，加个壳子就算完活了。但是如何利用自身现有条件DIY一个即合身又高大上的壳恰恰是个难点。。。

我最开始设想的材料是：超轻粘土。这东西可塑性超高，自己捏捏就OK，不用神马3D打印之类的高科技。但是后面实际操作的结果是：1. 没有耐心，手残，很难把这个东西的表面处理的平整 2. 表面粗糙，没有光泽，体现不出高大上的效果。

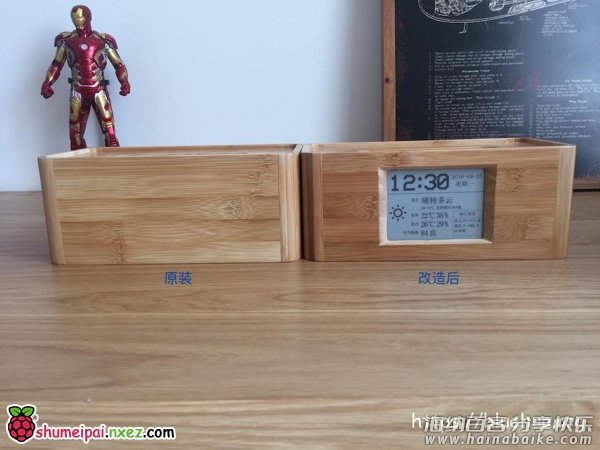

经过一番考虑，又想出一个方案：自己淘宝买一个尺寸和样式合适的实木收纳盒，然后自己打个孔，改造一下。实际操作的结果就是：只有这个抽纸盒符合我的心意。。 反正桌子上也是要放抽纸的，就让他们结合吧。。。

最后，Python脚本已开源，欢迎参观指导：https://github.com/emptyhua/epaper_clock

制作方法
所用的硬件
1、树莓派3
2、微雪4.3寸串口电子墨水屏
3、DHT22温湿度传感模块

硬件连接
屏幕树莓派
DINTX(GPIO14)
DOUTRX(GPIO15)
GNDGND
VCCV

DHT22树莓派
DOUT
-Wire(BCM4)
GNDGND
VCCV

DHT22 DOUT引脚也可以接到其他gpio脚上，不过要相应的修改home_air_sensor.py中read_retry第二个参数

准备软件环境
禽兽，放开那个串口。。
树莓派的串口默认是用于linux串口终端登录用的，如果要通过串口控制屏幕，就需要把它解放出来～

树莓派3的串口BUG
在释放串口之前，我们要先解决一下树莓派3的BUG（如果用1,2代请忽略这一步）树莓派3的硬件串口被分配分配给了蓝牙模块，而GPIO14和GPIO15的串口是由内核模拟的，不稳定（可以说基本不能用)，所以首先要把GPIO14和GPIO15改成硬件驱动

第一步 确保SD卡刷了最新的raspbian jessie镜像
第二步 系统启动，并连接了网络
第三步 执行

sudo apt-get update
sudo apt-get upgrade

第四步 编辑 /boot/config.txt 添加一行

dtoverlay=pi3-miniuart-bt

最后 禁用自带蓝牙

sudo systemctl disable hciuart

释放串口
编辑 /boot/cmdline.txt，默认是下面这样

dwc_otg.lpm_enable=0 console=ttyAMA0,115200 kgdboc=ttyAMA0,115200 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline rootwait

或者这样

dwc_otg.lpm_enable=0 console=serial0,115200 console=tty1 root=/dev/mmcblk0p2 kgdboc=serial0,115200 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait

把console=ttyAMA0,console=serial0,kgdboc=***这两个参数删掉 变成下面这样

dwc_otg.lpm_enable=0 console=tty1 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline fsck.repair=yes rootwait

之后sudo reboot重启系统 串口就可以正常使用了

安装软件依赖

sudo apt-get install python-requests python-lxml python-serial git build-essential python-dev
git clone https://github.com/adafruit/Adafruit_Python_DHT.git
cd Adafruit_Python_DHT
sudo python ./setup.py install

准备串口屏幕的图片和字体资源
这个串口屏是通过TF卡加载字体和图片资源的（好坑爹的设计。。），所以你需要准备一张TF卡，格式化为 FAT32 文件系统，分配单元大小选择 4096 字节，然后把tf_card文件夹中的文件全部copy到TF卡根目录，并把TF卡查到屏幕的卡槽里。串口屏的更多资料见：http://www.waveshare.net/w/upload/archive/4/4a/20150408073133!4.3inch-e-Paper-UserManual-CN.pdf

终于可以运行了～～

在运行之前先编辑一下weather_time_render.py，找到下面2行，把注释取消掉，运行时会把屏幕TF卡中的文件加载到屏幕自带的NandFlash中，之后就不需要插TF卡了～～

# screen.load_pic()
# time.sleep(5)

运行脚本

sudo ./home_air_sensor.py
./weather_fetcher.py
./weather_time_render.py

没有特殊情况，屏幕将和成品显示同样的画面，第一次运行之后就可以把加载图片的2句代码再次注释掉了～
