2021.05.26 更新，与之前的树莓派型号有所不同，树莓派4B 的指示灯闪烁模式请参见这里。

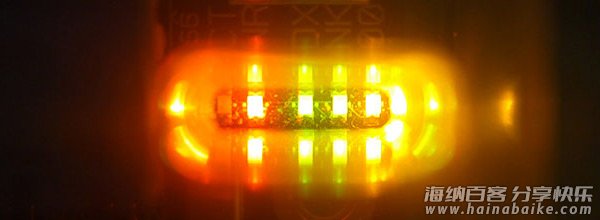

LED亮灯状态

LED	颜色	功能	正常状态
ACT	绿色	card status	闪烁:SD卡正在活动（类似电脑的硬盘灯）
PWR	红色	power	不闪烁:正常
FDX	橙	full duplex	亮:全双工/不亮:半双工
LNK	橙	link	亮:网络连接成功
100	橙	100 Mbps	亮:100 Mbps/不亮:10 Mbps

常见亮灯状态：

ACT	PWR	FDX	LNK	100	状态解读	解读/原因
○●○	●●●	○○○	○○○	○○○	正常	ACT灯:SD卡正在活动
○○○	●●●	○○○	○○○	○○○	不正常	SD卡启动文件损坏或没有SD卡
○○○	○●○	○○○	○○○	○○○	不正常	电源电压不正常
●○●	●●●	○○○	○○○	○○○	不正常	看下文解释
○●○	●●●	●●●	●●●	●●●	正常	全双工/100 Mbps
○●○	●●●	●●●	●●●	○○○	正常	全双工/10 Mbps
○●○	●●●	○○○	●●●	●●●	正常	半双工/100 Mbps
○●○	●●●	○○○	●●●	○○○	正常	半双工/10 Mbps

○●○:闪烁 ●●●:常亮 ○○○:不亮 ●○●:有规律闪烁

●○●:ACT灯有规律闪烁的解读

2012年10月以后的固件：

• 3闪烁：start.elf未找到
• 4闪烁：start.elf没有启动
• 7闪烁：kernel.img未找到

2012年10月以前的旧固件：

• 3闪烁：loader.bin未找到
• 4闪烁：loader.bin没有启动
• 5闪烁：start.elf未找到
• 6闪烁：start.elf没有推出
• 7闪烁：kernel.img未找到
