时序图参考厂家说明书：DHT11数字湿温度传感器的原理和应用范例

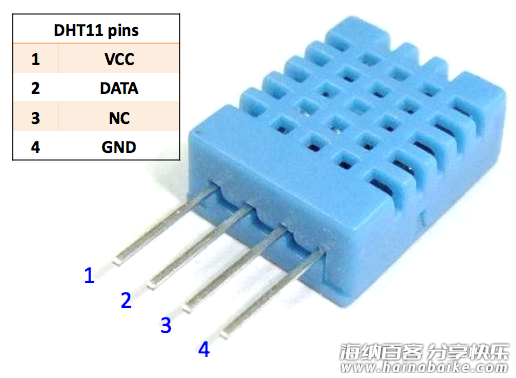

四个阵脚连接：VCC接3.3伏电源，Dout接GPIO口，我接的是物理12针脚，NC留空，GND接地。

波折1：电阻被错接进了VCC，于是看了无数遍时序图，改了无数遍的驱动无论怎么改都是读不出数据。

波折2：偶然看了网上的DHT11上拉电阻电路图才发现错误，于是果断去掉电阻。但为了显示传感器工作正常在电源和VCC间接了个发光二极管进去，数据倒是读出来了，但各种错误。（原因不明）

去掉了电阻，去掉了led，优化了写的python，读数正常。再一次赞一个python。

写DHT11的驱动需要注意时序之间很紧密，python执行任何程序都要花费时间，在获取时序时需要注意所写调试用的代码也是占用时序的，在这一点上也走了一点弯路。

# -*- coding: utf-8 -*-
"""
Created on Sun Jan 26 14:24:43 2014

@author: pi
"""

import RPi.GPIO as gpio
import time
gpio.setwarnings(False)
gpio.setmode(gpio.BOARD)
time.sleep(1)
data=[]
def delay(i): #20*i usdelay
    a=0
    for j in range(i):
        a+1
j=0
#start work
gpio.setup(12,gpio.OUT)
#gpio.output(12,gpio.HIGH)
#delay(10)
gpio.output(12,gpio.LOW)
time.sleep(0.02)
gpio.output(12,gpio.HIGH)
i=1
i=1

#wait to response
gpio.setup(12,gpio.IN)


while gpio.input(12)==1:
    continue


while gpio.input(12)==0:
    continue

while gpio.input(12)==1:
        continue
#get data

while j<40:
    k=0
    while gpio.input(12)==0:
        continue

    while gpio.input(12)==1:
        k+=1
        if k>100:break
    if k<3:
        data.append(0)
    else:
        data.append(1)
    j+=1

print "Sensor is working"
#get temperature
humidity_bit=data[0:8]
humidity_point_bit=data[8:16]
temperature_bit=data[16:24]
temperature_point_bit=data[24:32]
check_bit=data[32:40]

humidity=0
humidity_point=0
temperature=0
temperature_point=0
check=0



for i in range(8):
    humidity+=humidity_bit[i]*2**(7-i)
    humidity_point+=humidity_point_bit[i]*2**(7-i)
    temperature+=temperature_bit[i]*2**(7-i)
    temperature_point+=temperature_point_bit[i]*2**(7-i)
    check+=check_bit[i]*2**(7-i)

tmp=humidity+humidity_point+temperature+temperature_point
if check==tmp:
    print "temperature is ", temperature,"wet is ",humidity,"%"
else:
    print "something is worong the humidity,humidity_point,temperature,temperature_point,check is",humidity,humidity_point,temperature,temperature_point,check

测试python程序时间代码

# -*- coding: utf-8 -*-
"""
Created on Sun Jan 26 16:01:59 2014

@author: pi
"""

import time
def delay(i):
    k=0
    for j in range(i):
        k+=1
n=5000
j=0

a=time.time()
i=1
c=time.time()
d=c-a
print d

a=time.time()
for i in range(n):
    j+=1
c=time.time()
d=c-a
print d

a=time.time()
delay(n)
c=time.time()
d=c-a
print d
