概览

树莓派可以成为你家里强大的自动化控制终端，但最实用的应该是控制家用电器以及灯的打开关闭了。那就意味着小派应该能够安全的控制110V电力。

这节课里，你将学习把PIR(人体热式传感器)与Adafruit电力开关尾插Module 2型结合，在检测到与运动时自动开关设备。

你需要的

要完成这节课的内容，你需要下面的东西：

PIR人体热式传感器

电力开关尾插2型模块

树莓派扩展板

小型面包板

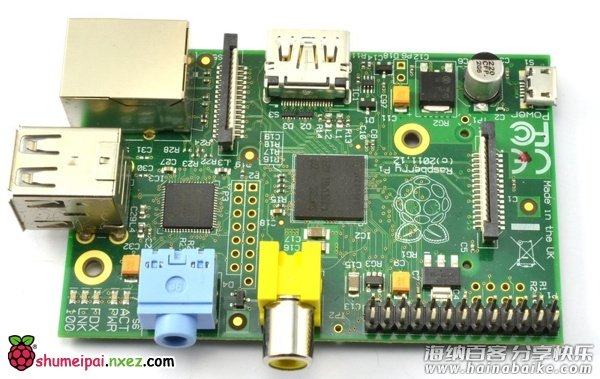

树莓派

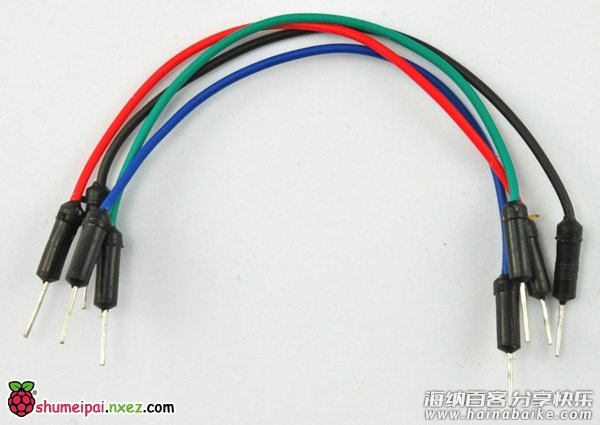

一把跳线

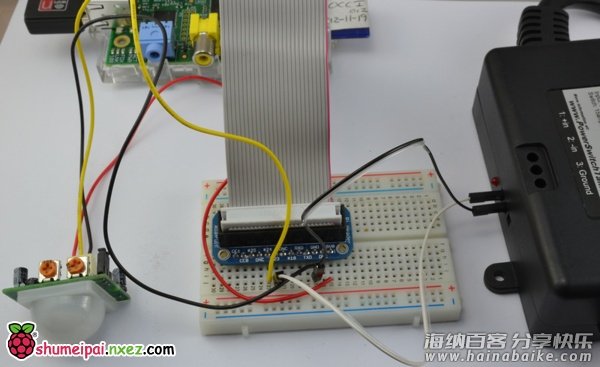

硬件部分

Adafruit电力开关尾插2型看起来是一个110V插头中间带了一个小盒子。

如果你主要使用的是220V电压，那么这篇教程不适合你 – 如果我们获悉了某种等效的220V电力控制器，我们会在这里附上链接的

那个小盒子实际上是一个光隔离固态继电器。光隔离的意思是实际上在低电压与100V主电压转换之间并没有电力连接。这对于小派来说非常的安全，大大降低了烧毁小派的可能性。

更进一步的是它的控制输入电流是3mA，输入电压是3.3V，这意味着我们能够直接通过小派的输出针脚控制它。

PIR传感器将会连接到与第十二课不同的针脚上，所以请确保黄色针脚连接正确。

电力开关尾插带有一个LED指示灯来显示它是否是开着的，所以你不需要在上面连接高电压。

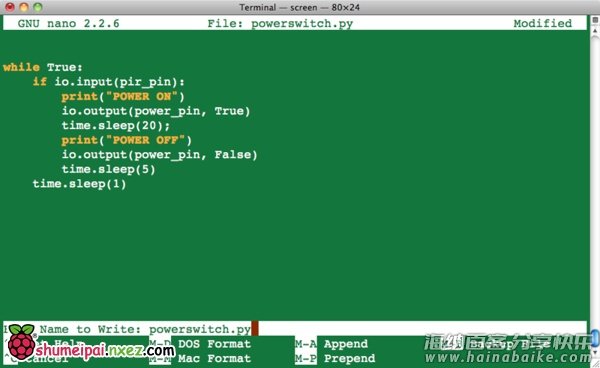

软件部分

这个项目可能是所有自动控制灯项目中被过度设计(over-engineered)的一个。实际上你不需要一个树莓派来开关电力，但是这个实例可以很容易的被应用到其他用途上。比如，你可以通过结合温度，湿度，光线或者一些互联网的天气预报信息来控制加热器，风扇或者是加湿器。

import time
import RPi.GPIO as io
io.setmode(io.BCM)

pir_pin = 24
power_pin = 23

io.setup(pir_pin, io.IN)
io.setup(power_pin, io.OUT)
io.output(power_pin, False)

while True:
    if io.input(pir_pin):
        print("POWER ON")
        io.output(power_pin, True)
        time.sleep(20);
        print("POWER OFF")
        io.output(power_pin, False)
        time.sleep(5)
    time.sleep(1)

这个程序首先设置了两个用到的GPIO针脚，一个用于把PIR传感器作为输入，另一个输出到电力开关尾插上。

主循环一直等待PIR传感器侦测运动，然后打印一条信息，之后打开电力开关，等待20秒之后关闭开关。

一旦输出被打开，那么将会等待5秒防止在5秒内重新触发输出。

然后每次循环会延迟一秒。
