用树莓派打造一个带WIFI的数码照相机

吃瓜阿阳 2022-11-07 11:53:55

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

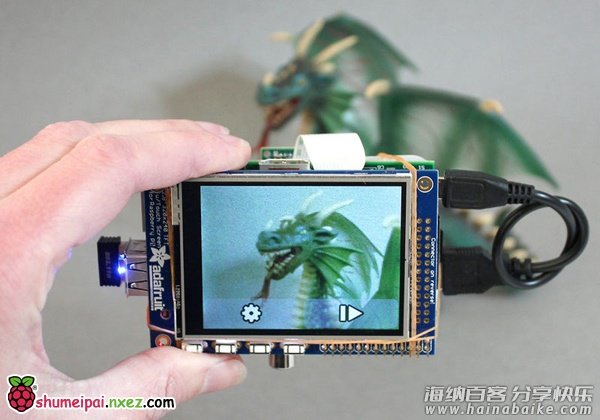

这个项目使用了Adafruit PiTFT触摸屏和树莓派摄像头模块来制作一个一按即拍的数码相机。你也可以选择性的加入WiFi和Dropbox(一个云存储同步服务)来自动的把拍摄的照片传到另一台电脑上以供编辑。

它不是要代替你的数码相机(甚至是手机的摄像头)。它只是一个简单的学习锻炼的产物而不是精美的消费品。但因为它是开源的，你可以给它定制一些普通相机做不到的功能。

你需要的东西

树莓派计算机，Model B或者Model A皆可。

因为有以太网口和两个USB接口，Model B更容易安装。而Model A更省钱更省电…但是只有一个USB接口并且没有以太网口，它需要你花更多的力气来让所有软件加载起来。

PITFT Mini Kit — 供树莓派使用的TFT触屏
树莓派摄像头模块。通常情况下你需要普通版本。但是在一些特殊的项目比如安保或户外夜间拍摄，你可以尝试红外版本。
SD存储卡，4GB或者更大。为了使相机更加小巧便携，你可以选择性的使用microSD卡和low-profile或Shortening转接卡。

下面是可选部分：

WiFi适配器，它使你能够把照片上传到Dropbox上(需要账户，免费的)。
移动电源,它使整个相机变成可携带的。如果使用WiFi和/或Model B型树莓派，你需要一个可以提供1A电流的强劲移动电源(有些最大输出只有500mA)。
某些情况下一个USB转TTL串口线是访问和配置树莓派更好的选择，如果你没有备用的键盘和显示器。

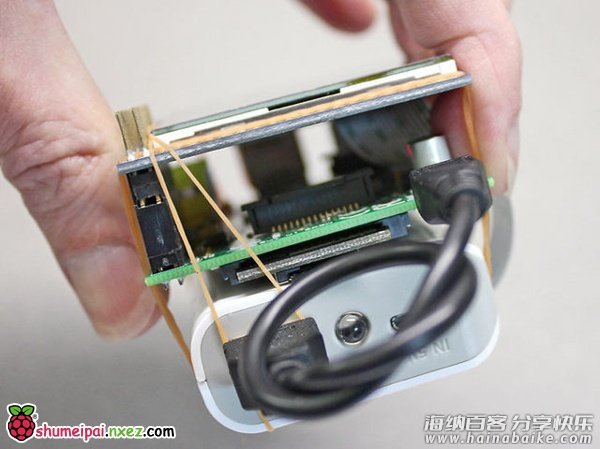

一些所需的额外组件，工具和技术：烙铁和焊锡用于把头部与PiTFT屏焊接到一起；一些把组件组装到一起的方法–从简单的使用橡皮筋，到一个钻孔的电子元件板，再到精心设计的3D打印外壳。这一切都取决于你手边可用的资源。浏览一下看看这个项目需要哪些东西，然后根据你自己的情况想出解决办法把。 另一种树莓派一按即拍的相机！ James Wolf在原始的外壳(除了电池)里制作了一个树莓派一按即拍相机。他自己做了一块板子来集成所需的线缆，带有电阻和按钮，拍摄的图片和Python文件链接可以在他的网站上找到。

树莓派设置

为了确保所有相互依赖的软件正常工作，最简单的方法是从一个干净的系统开始。格式化4GB或者更大容量的SD卡(也可以用带转接卡的microSD)并且写入2013-09-25版本的Raspbian Wheezy操作系统。这篇教程介绍了如何为树莓派准备一张SD卡。最重要的一点是使用2013-09-25版本的Raspbian，而不是之后的2013-12-20版本。虽然最新版本总是那么的诱人，但是TFT屏还不能在之后的版本上完全正常工作。修复工作正在进行中，这个问题可能会在后续的发布中得到解决。点击这里下载2013-09-25版本Raspbian 接上显示器和键盘(或者USB转串口线)，用手机的USB充电器或者有源的usb hub为树莓派供电，然后进行第一次启动配置。以下选项是必须的：

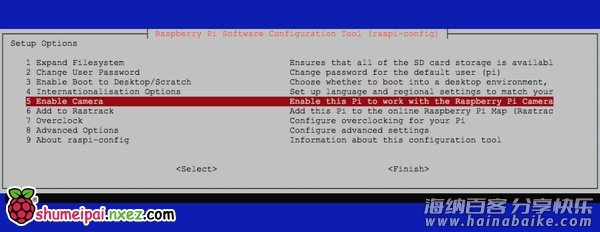

Expand Filesystem
Enable Camera

以下选项非常有用推荐设置：

在Internationalization Options更改Change Timezone和Change Keyboard Layout为与你相对应的区域。

以下配置是可选的：

在Advanced Option，选择Hostname来为树莓派指定一个唯一的名字(比如”picam”)来与网络内的其他树莓派区别开。
在Advanced Option，选择SSH来打开远程命令行访问(对日后的配置和查找问题很有帮助)。
其他你喜好的配置

不应该使用下列选项：

Overclock.这是一个便携式，电池供电的项目并且超频更费电。超频的系统很有可能烧坏SD卡。不要打开这个选项。

一旦基础配置完成，你可以配置无线网络如果你打算用它的话。可以参考这篇教程。一旦所有配置完成，下一步设置PiTFT。

Adafruit PiTFT — 2.8英寸的树莓派触摸屏

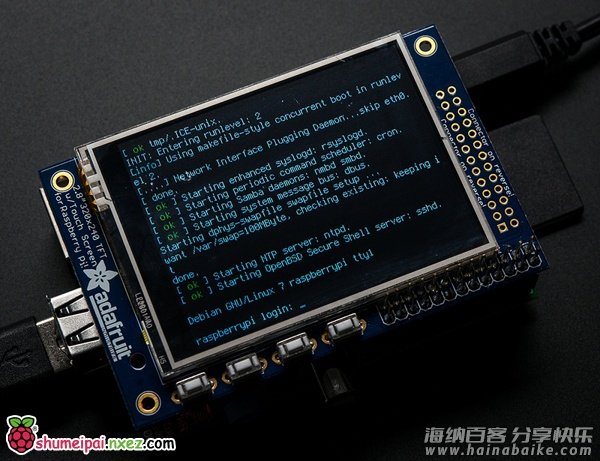

至少完成Assembly，Software Installation， Touchscreen Install & Calibrate 和 Using the Console pages几步。其余的部分(例如播放视频，加入关机键)对于这个项目来说没那么重要，但你可以根据自己的喜好完成。一旦你启动树莓派并且在2.8存TFT屏上看到了登录提示信息，你就离成功不远啦。同样的，PiTFT可选的实体按键对这个项目来说也不是必须的。你可以为其他的功能安装它，但是相机的软件是完全基于触摸屏的。

获取相机的软件只需要额外的几步… 首先，为树莓派相机安装Python库：

sudo apt-get install pip python-pip
sudo pip install picamera==0.8

(使用0.8版本非常重要，而不是更新的1.0版本。在新版本上我们使用的功能还有一点点不稳定。一旦状况改变，我们会发布一个修订版本修正这个问题。) 然后获取Python相机应用：

wget https://github.com/adafruit/adafruit-pi-cam/archive/master.zip
unzip master.zip

最后，我们来试一下吧。软件必须以root身份运行(通过sudo命令)来在TFT屏上显示:

cd adafruit-pi-cam-master
sudo python cam.py

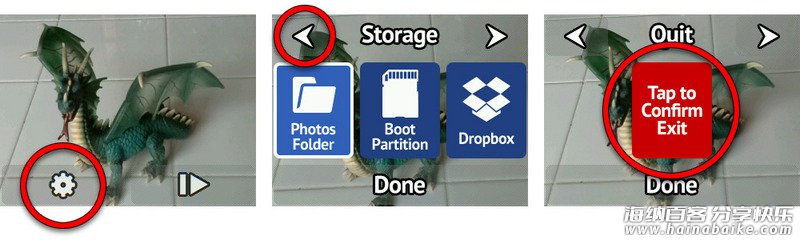

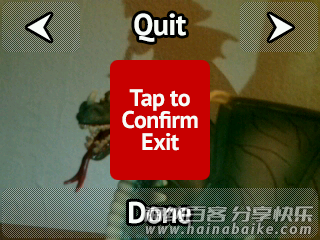

如果一切正常，几秒钟的初始化之后，你应该能在屏幕上看到一个取景窗以及两个按钮。如果没有，那应该有一个错误信息指导你排除错误:缺少类库或者驱动等。这也是为什么我们推荐先完成TFT教程部分。如果我们想用Dropbox，还有一些工作要做，所以现在退出相机应用吧。按一下齿轮图标(设置)，再按左箭头，最后是确认按钮。你现在应该回到命令行了。

专用模式

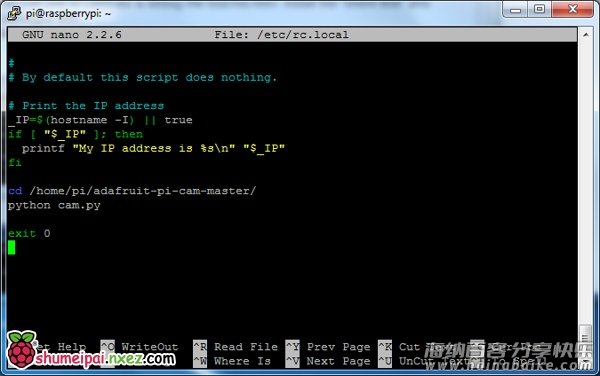

如果你喜欢把树莓派调成相机专用模式，可以从让命令行输出到PiTFT(请参考PiTFT教程)开始并且为开关电源分配一个额外的电源键，这样你就可以轻松安全的关闭树莓派而不用登录或连接键盘了。一旦这些都完成了，通过编辑/etc/rc.local加入下面exit 0之前的代码来使树莓派一启动就进入相机软件。

再次重启的时候你

会看到命令行字符然后直接打开了picam软件。要关机的话，可以使用刚才分配的按键来切换。

Dropbox配置

Dropbox是一个”云”文件存储和同步服务。一个基础账户是免费的并且提供2G存储空间。我们可以利用它把树莓派里的相机导出到其他设备上(例如你的桌面电脑等)而不需要数据线或者替换存储卡。这就需要WiFi链接了；试想一下一个连接着网线的相机是多么令人讨厌啊。它也需要在你的无线网络范围内，并给你的树莓派合适的访问设置。下面的在RasPi.TV上的教程介绍了如何在树莓派上配置Dropbox使它们能一起工作。

如何在树莓派上使用Dropbox

步骤包括：

创建一个Dropbox账户如果你还没有。
在树莓派上下载和配置Dropbox Uploader(通过命令行完成)
创建Dropbox应用并得到访问认证

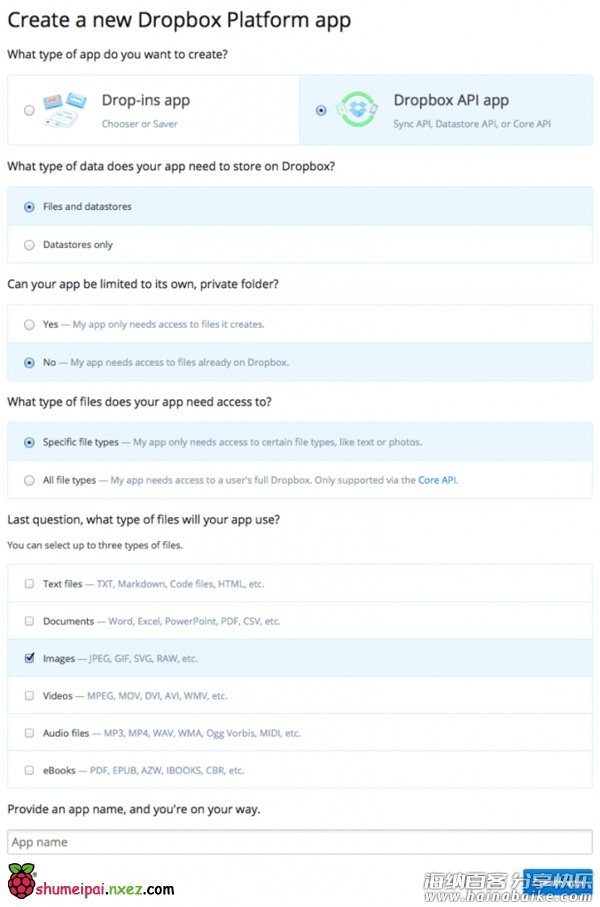

下面是一些我在Dropbox开发者网站为相机创建新app时的配置:

额外的一步：

通过在树莓派上上传一个文件(什么都行)来测试Dropbox Uploader程序。

如果工作正常，下次你运行cam.py脚本时你就可以进入Settings并且选择Dropbox作为存储介质。以后的照片将会保存在”Photos”文件夹里并且上传到Dropbox上。

使用相机

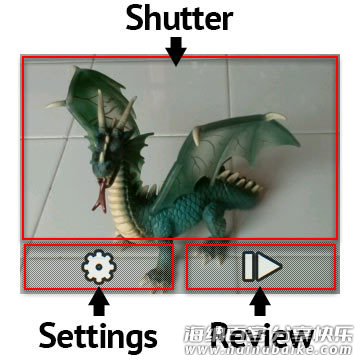

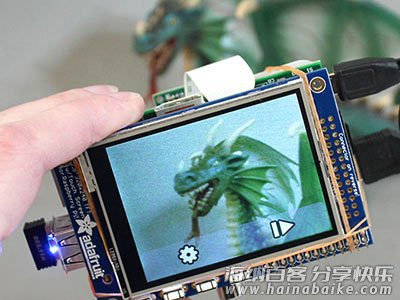

你可能已经在测试时看到了相机的界面。现在我们来更详细的介绍下它是如何工作的还有哪些选项是可用的。启动之后，相机程序会显示一个取景窗和两个按钮。屏幕的主要部分本身是一个快门“按扭” — 按一下它来拍照。在屏幕的底部有2个按钮。左边的(一个小齿轮图标)将会呈现很多设置。右边的按钮(带有”Play”标志)使你能够浏览之前拍摄的照片(如果你什么都没拍，相机会提示你是”empty”的)。

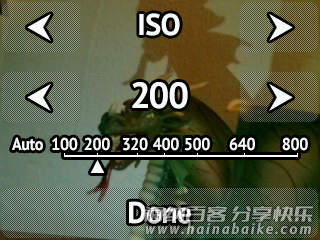

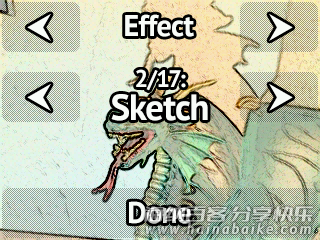

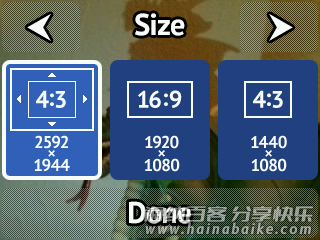

Settings菜单提供了很多相机的设置。这没有列出所有的树莓派相机功能，只有几个让你快速上手的必备选项。通过屏幕顶部的左/右箭头在选项之间切换：

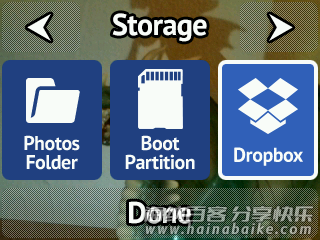

Storage屏有3个不同的选项，每一个的优缺点如下：

Photos Folder：图片将存储到树莓派你的home目录里的”Photos”文件夹下(如果不存在将被创建)。树莓派上的其他程序可以很容易的访问到他们，但是在别的电脑上访问这一分区就不那么容易了。
Boot Parition：图片将会存储到boot分区的”/boot/DCIM/CANON999″目录下。当SD卡插入到其他电脑上，它将类似于一个数码相机的存储卡并且自动导入照片，取决于你的系统设置。缺点是boot分区的空间非常有限。你可能只能存储十几张照片。
Dropbox：正如前面讨论的，图片将会存储到Photos文件夹下并且上传到Dropbox（如果WiFi已经连接并且配置好了Dropbox）。
