MAKER: 陳亮／译：趣无尽（转载请注明出处）

这个项目是制造一个可以通过手机连接、显示 8×8 像素 Emoji 的标牌。基于便宜又好用的物联网开发板 ESP8266，马上来试试吧~

材料清单

ESP8266 开发板 × 1
NeoPixels LED × 64
USB 金属软管线 × 1

准备工作

ESP8266 开发板

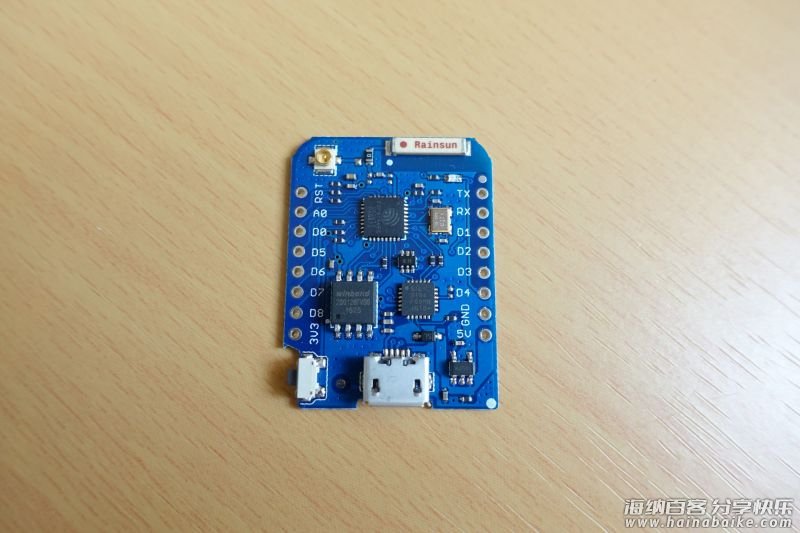

任何 ESP8266 开发板都可以。本项目使用的是 WeMos D1 Mini Pro。

NeoPixels
项目中用到了 Arduino Adafruit_NeoPixel 库，任何兼容的 LED 都可以，例如 WS2812、WS2812B、SK6812、SK6812mini 等。

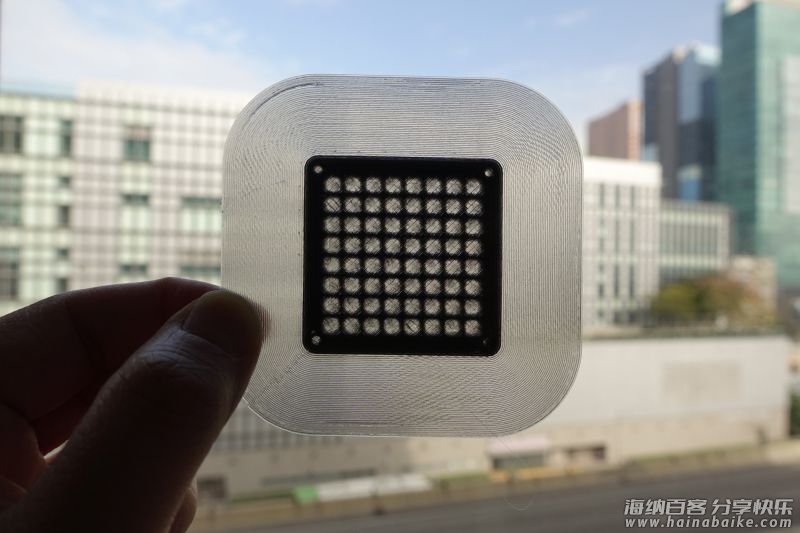

这次使用的是 64 个 SK6812mini LED，制作一个微型 8×8 点阵。

标牌支架

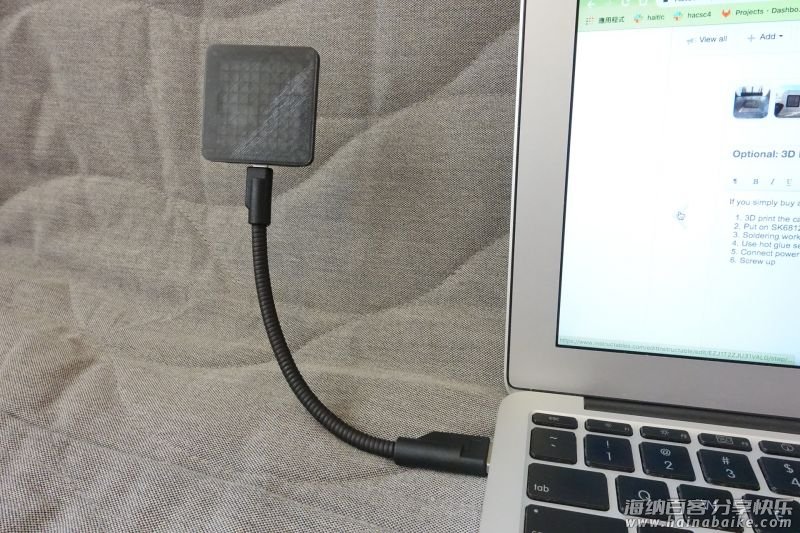

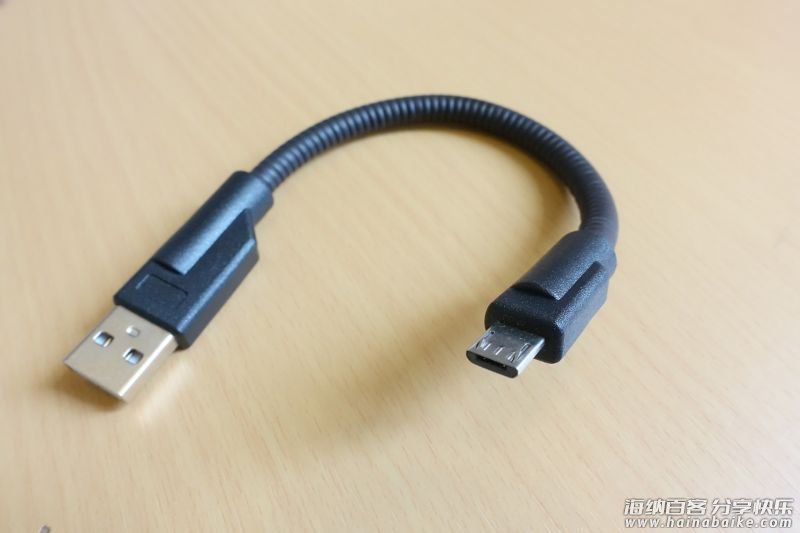

这里用到一个小的 USB 金属软管作为标牌的支架。

3D 打印和组装

在项目文件库中下载打印文件。
https://make.quwj.com/project/340

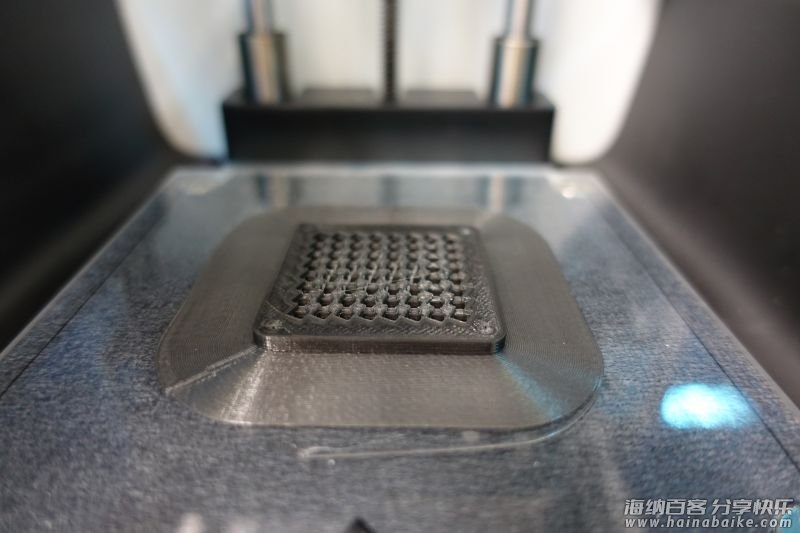

1、打印出外壳。

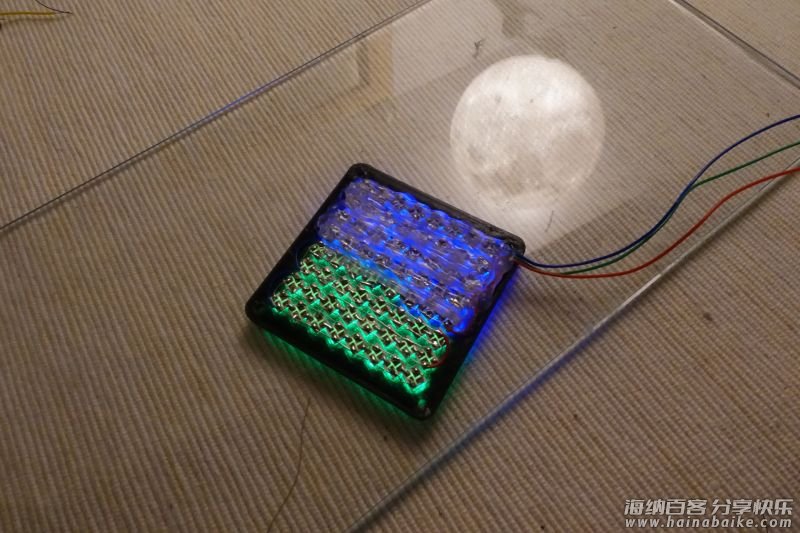

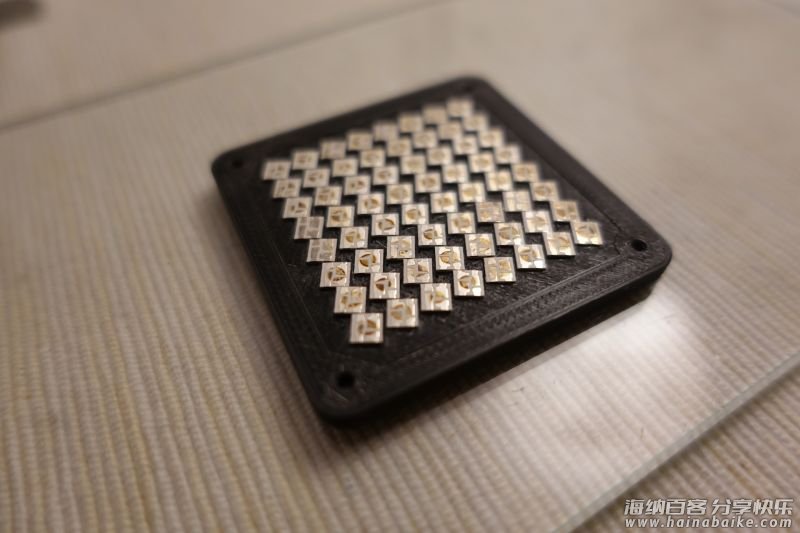

2、曲折方向放置 SK6812mini LED。
3、焊接电路。
4、用热熔胶密封电路。

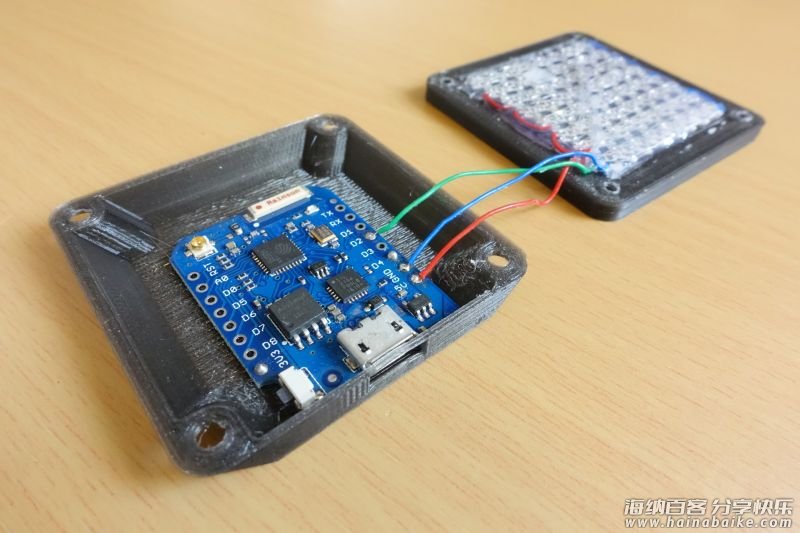

5、电源引脚接 ESP8266 开发板的 VCC。SK6812 Din 引脚连接 ESP8266 的 4/D2 脚。
6、扣上外壳、拧紧。
7、插入 USB 线开机。

软件准备

Arduino IDE
在官网下载 Arduino IDE 并安装好。
https://www.arduino.cc/en/main/software

ESP8266 支持

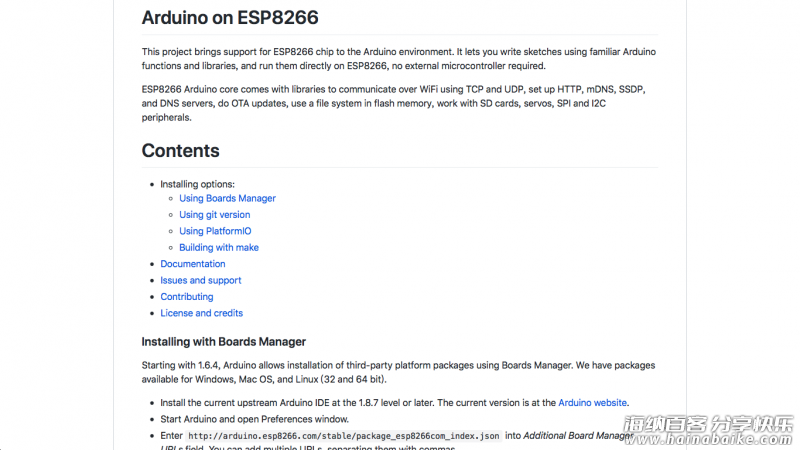

如果你还没有安装 Arduino 的 ESP8266 支持，请按照「Arduino on ESP8266」一节的方法来操作。
https://github.com/esp8266/Arduino

Arduino 库
使用 Arduino Library 管理工具安装下面三个依赖库：
WiFiManager
ArduinoWebSockets
Adafruit_NeoPixel

编程

准备 8×8 Emoji

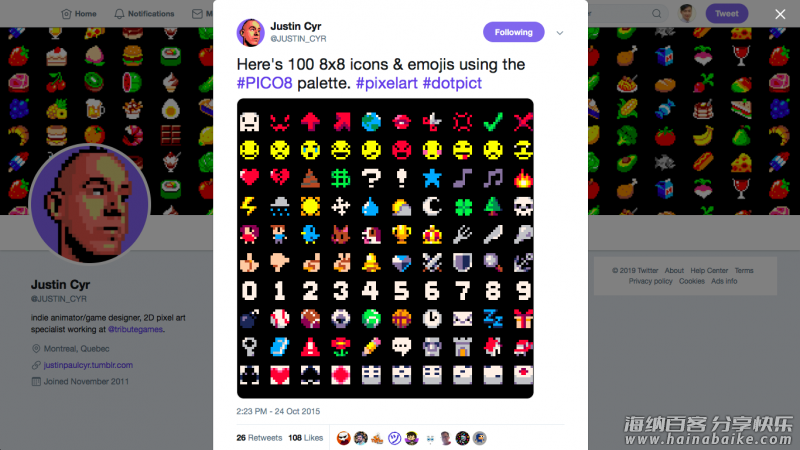

我通过 Google 收集了一些 8×8 像素的 emoji 图片素材。
然后使用 base64decode.org 将它们转换成 base64 编码的字符串，内嵌到 HTML 页面中。

项目文件库中提供了源码和这些 emoji 图片素材。
https://make.quwj.com/project/340

制作 Web UI
我使用了一个非常简单的 HTML 页面，用来选择 emoji 并通过 Web Socket 协议以二进制格式将像素传输到 ESP8266。

然后，我用 html-minifier 这个工具把上面的 HTML 页面压缩成一行，嵌入到 Arduino 代码中。

GitHub：https://github.com/moononournation/IoT-Emoji-Sign

1、将 ESP8266 连接到电脑
2、打开 Arduino IDE

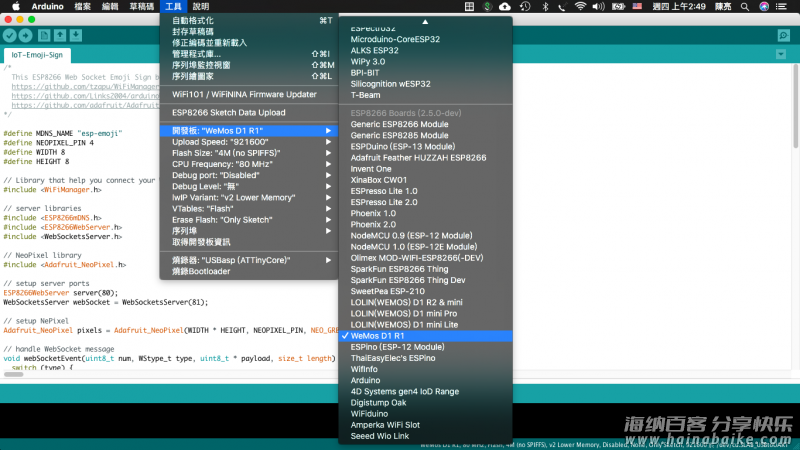

3、在工具菜单中选择好正确的开发板
4、上传代码到 Arduino

开玩

下面做一个体验步骤的小结。
1、插入 IoT Emoji 标牌
2、配置 WiFi (仅首次打开时)
2.1、在手机上搜索并找到 esp-emoji 这个热点
2.2、WiFiManager Captive Portal 页面展示
2.3、点击 “Configure WiFi” 按钮
2.4、选择你的 AP
2.5、输入 AP 密码
2.6、点击 “Save” 按钮
2.7、ESP8266 自动重启
3、ESP8266 自动连接到你的 AP

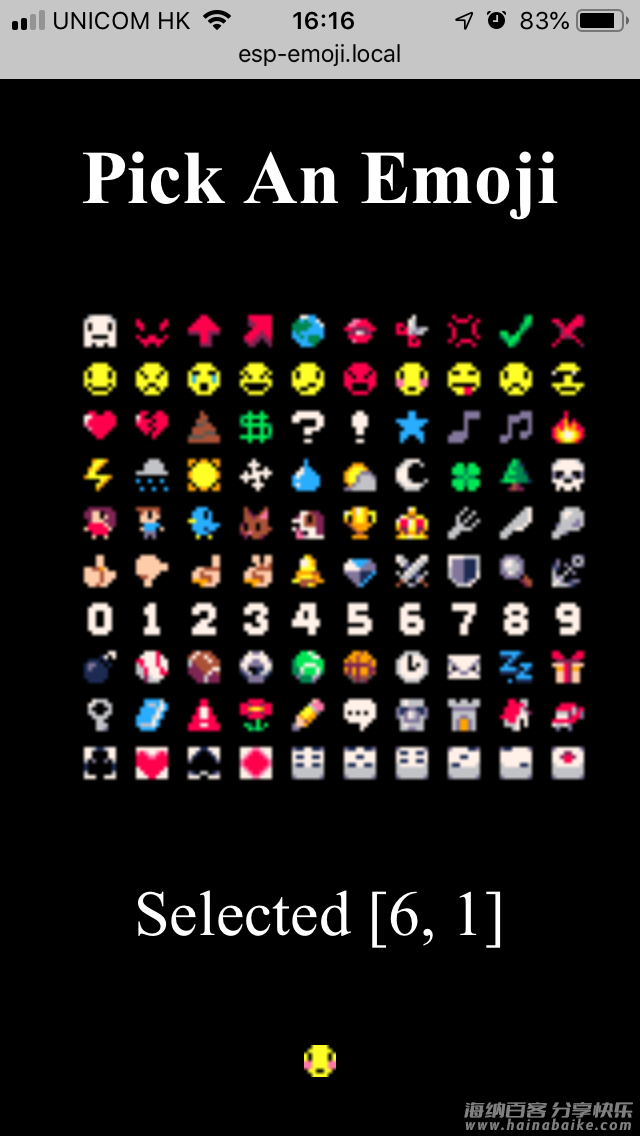

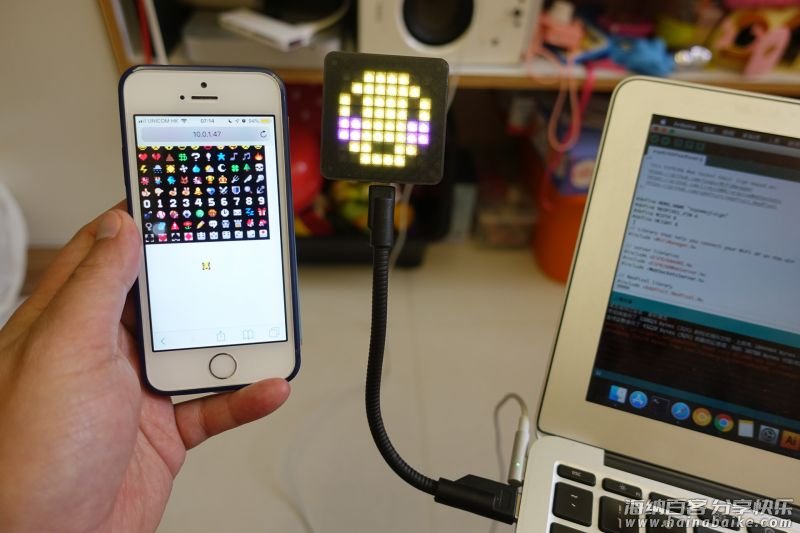

4、在你的手机上用浏览器打开网址 “esp-emoji.local”

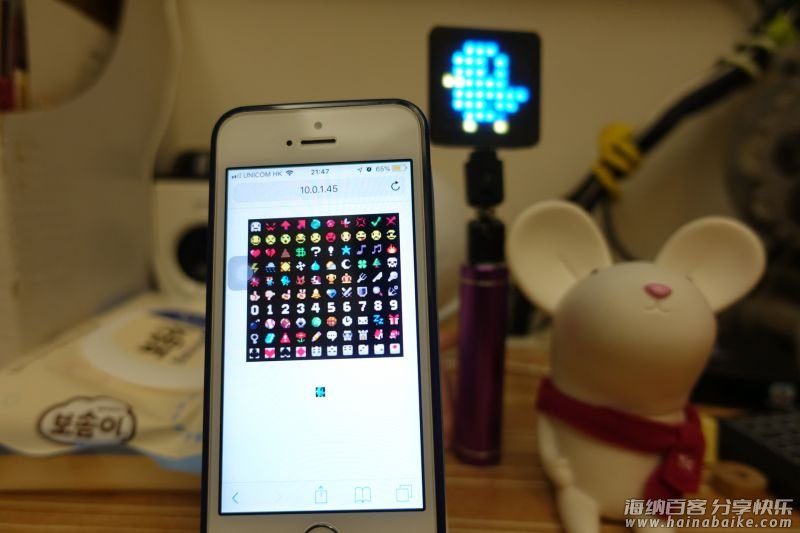

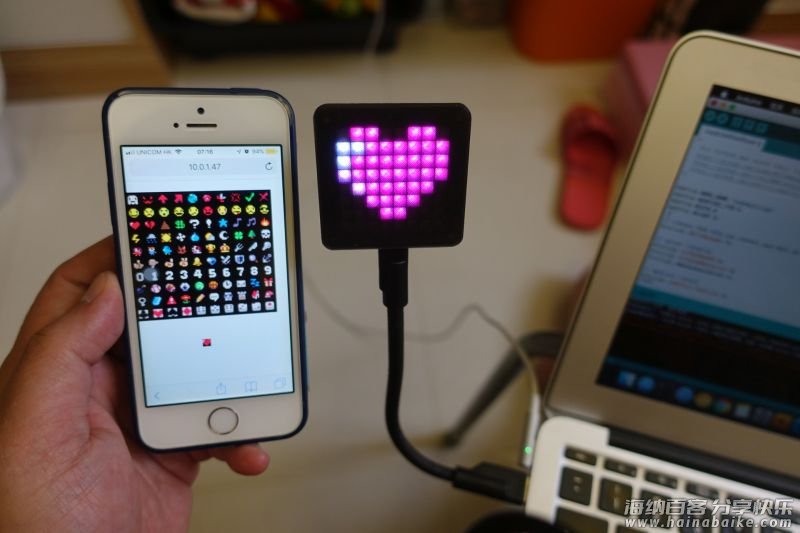

5、选择一个 Emoji、Play！
