用电路板 DIY 一款万圣节项链

吃瓜阿阳

友情提示点击顶部放大镜 可以使用站内搜索 记住我们的地址 www.hainabaike.com

MAKER: DIY GUY Chris/译:趣无尽(转载请注明出处)

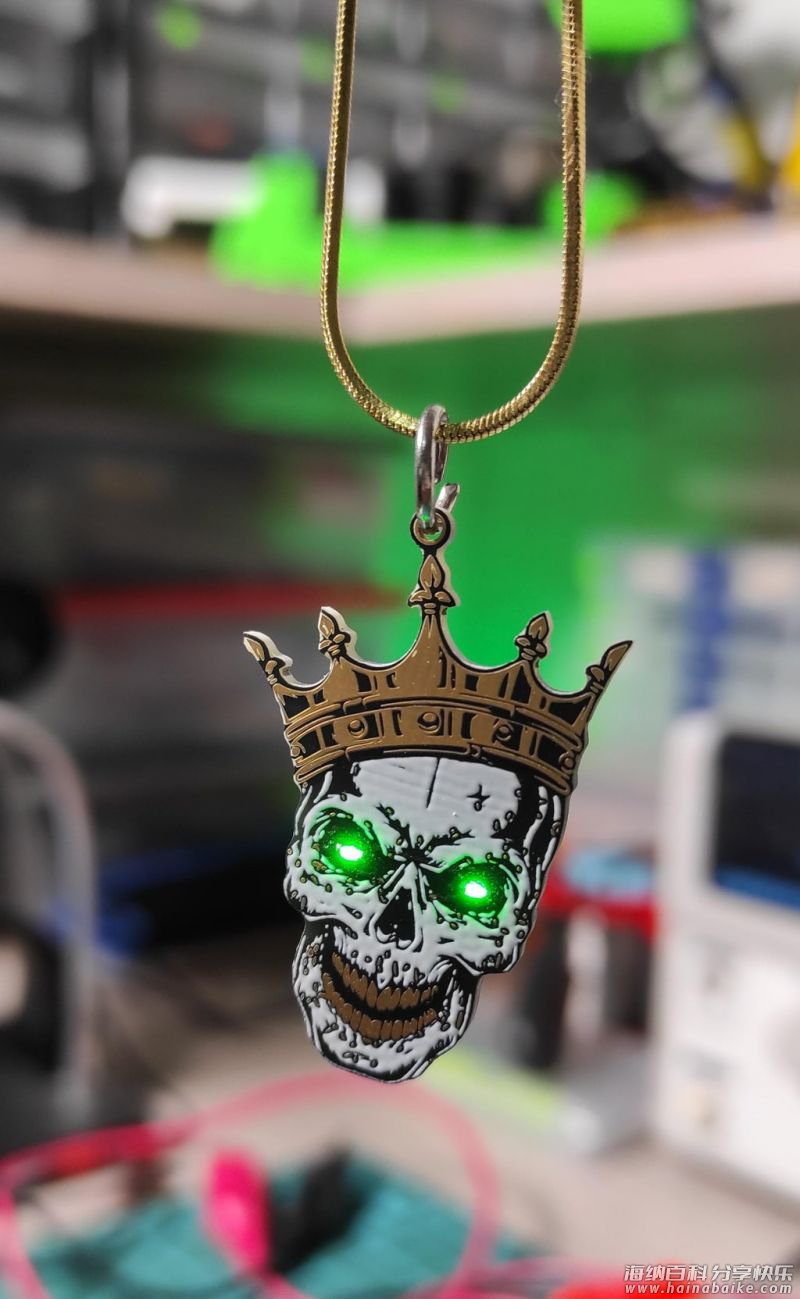

这是一款由简单的电子元器件制作的项链,它是基于 PCB 的穿搭小玩意。所有的资源都是开源,大家感兴趣可以尝试一下,制作自己的 PCB 小玩意儿!

组件清单

烙铁 × 1
0.8mm 电线 × 若干
LED 灯 × 若干
1KOhm 贴片电阻 × 若干
CR1220 纽扣电池 × 1
电池座 × 1

电路设计

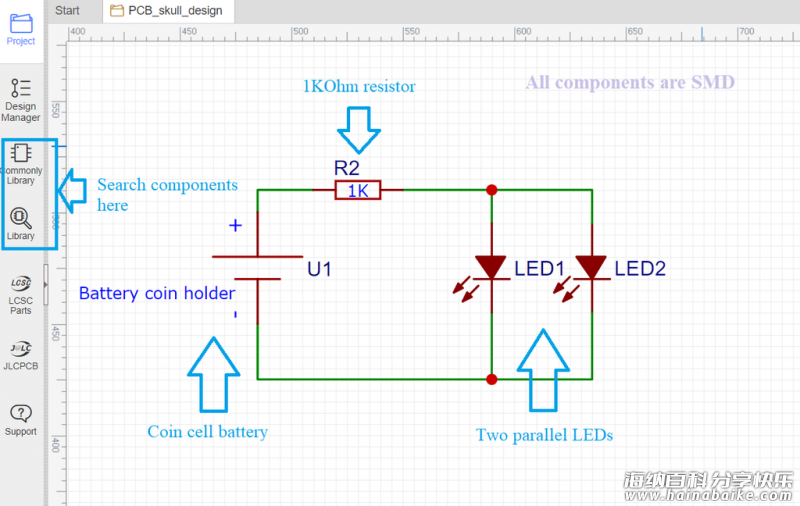

如图所示,电路图是由一个 1KOhm 电阻器和两个并联 LED 串联的纽扣电池构建的,LED 灯通过电池提供的电源点亮。所有使用的组件都是表面贴装器件 (SMD),这样的组件尺寸更小,更适合做项链。

PCB 设计文件可在本项目文件库中下载:
https://make.quwj.com/project/442

项链图案设计

我项链的图案采用骷髅作为模型,你可以选择自己喜欢的图案。

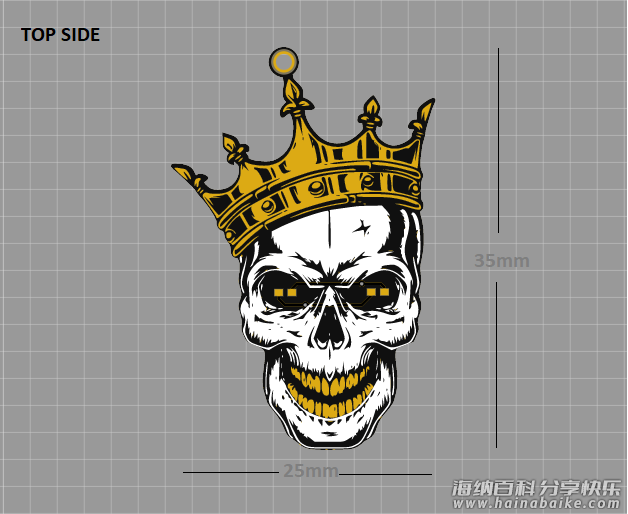

如图所示,将图像上传到 PCB 绘图区,请设置好适当的 x 和 y 的尺寸。

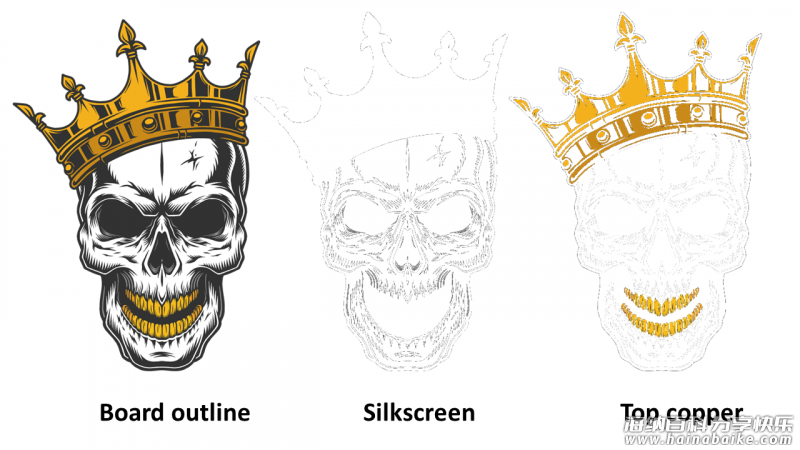

文件中有详细的绘制的电路板轮廓(电路板形状),提取电路板丝印的第一层为白色墨水层,第三个文件显示提取板子上与铜相关的第三层为金面层。

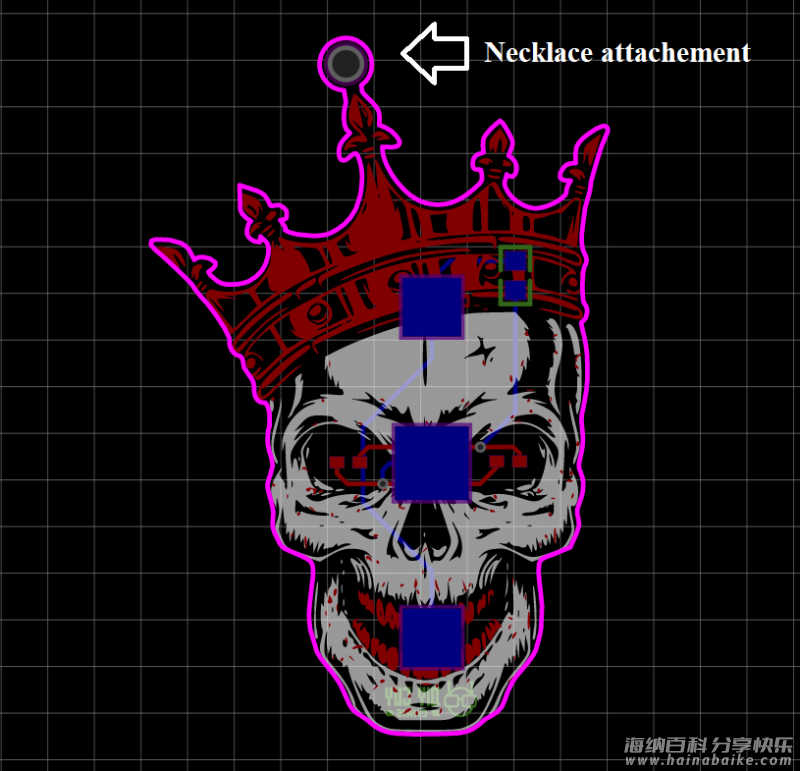

获得电路板形状后,再将电子元件分布其中。我将 LED 灯放在骷髅眼睛的中间,它就会被点亮,电池座和小电阻器放在底部。

BOM 和 P&P 文件可在本项目文件库中下载:
https://make.quwj.com/project/442

组装

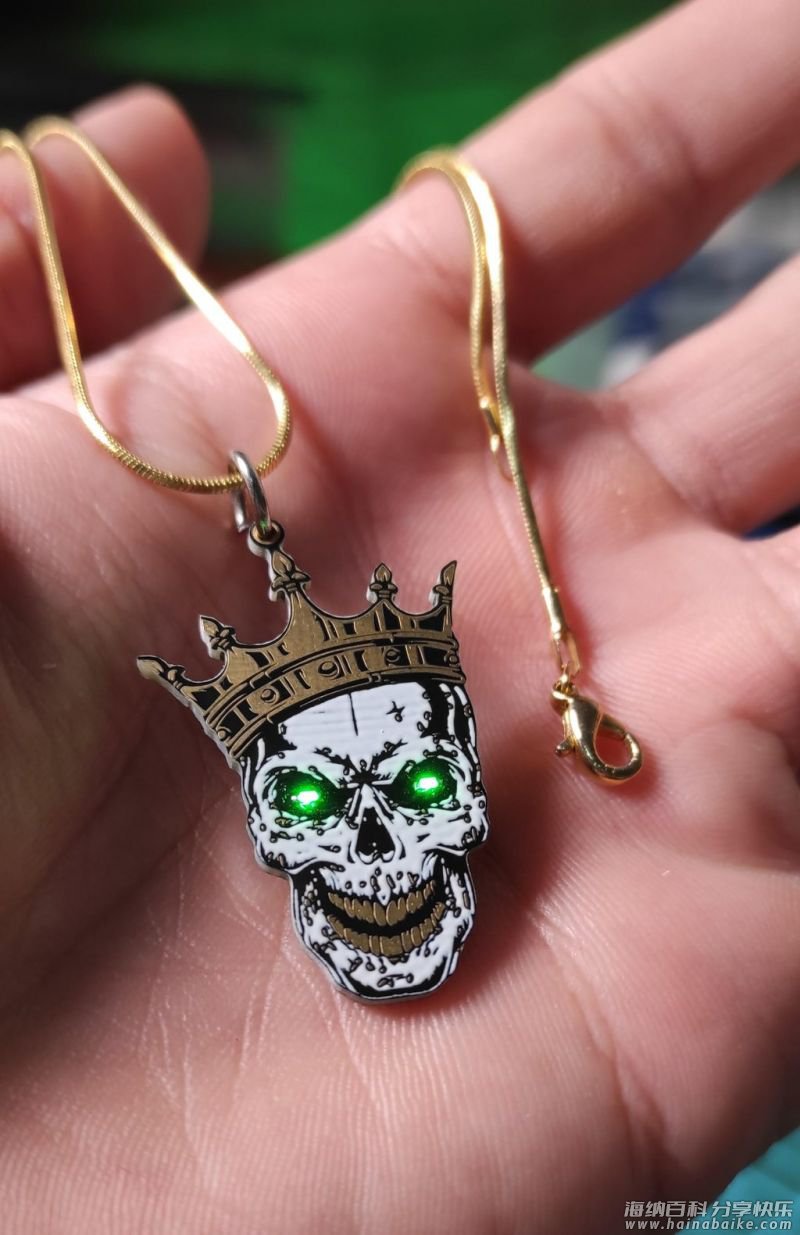

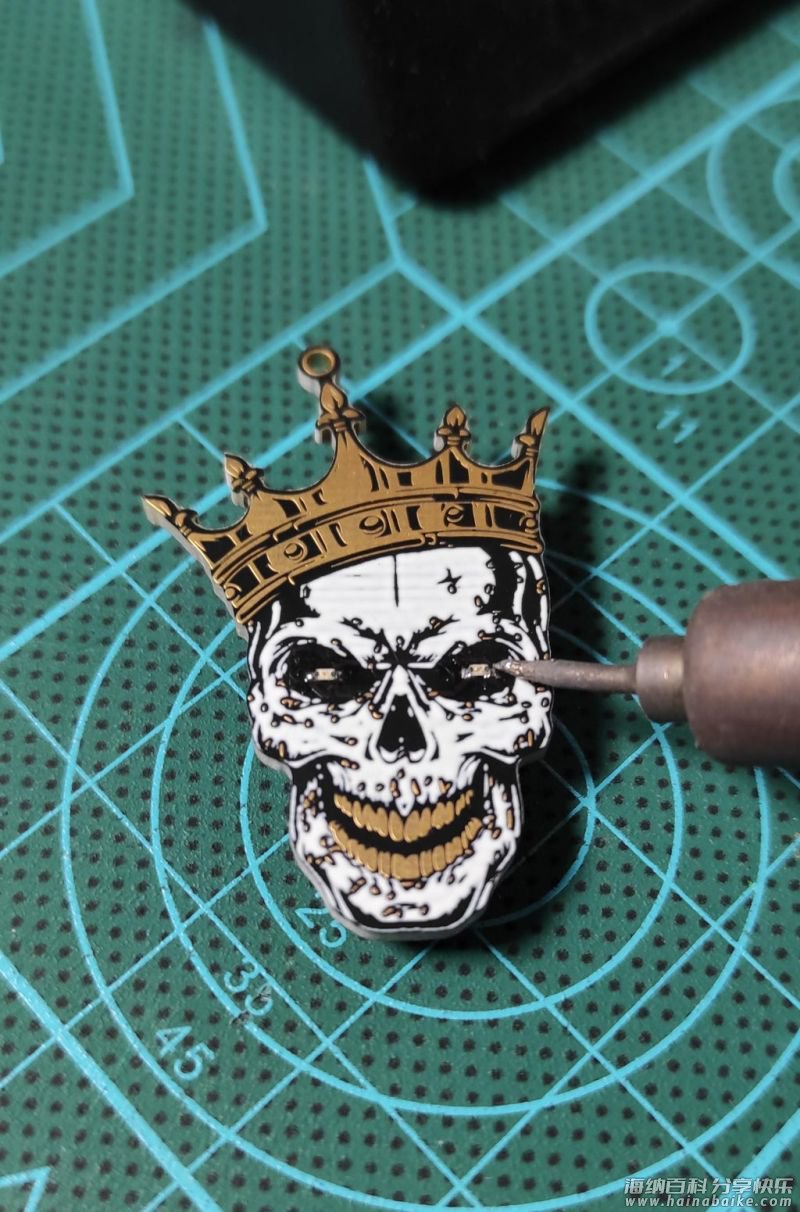

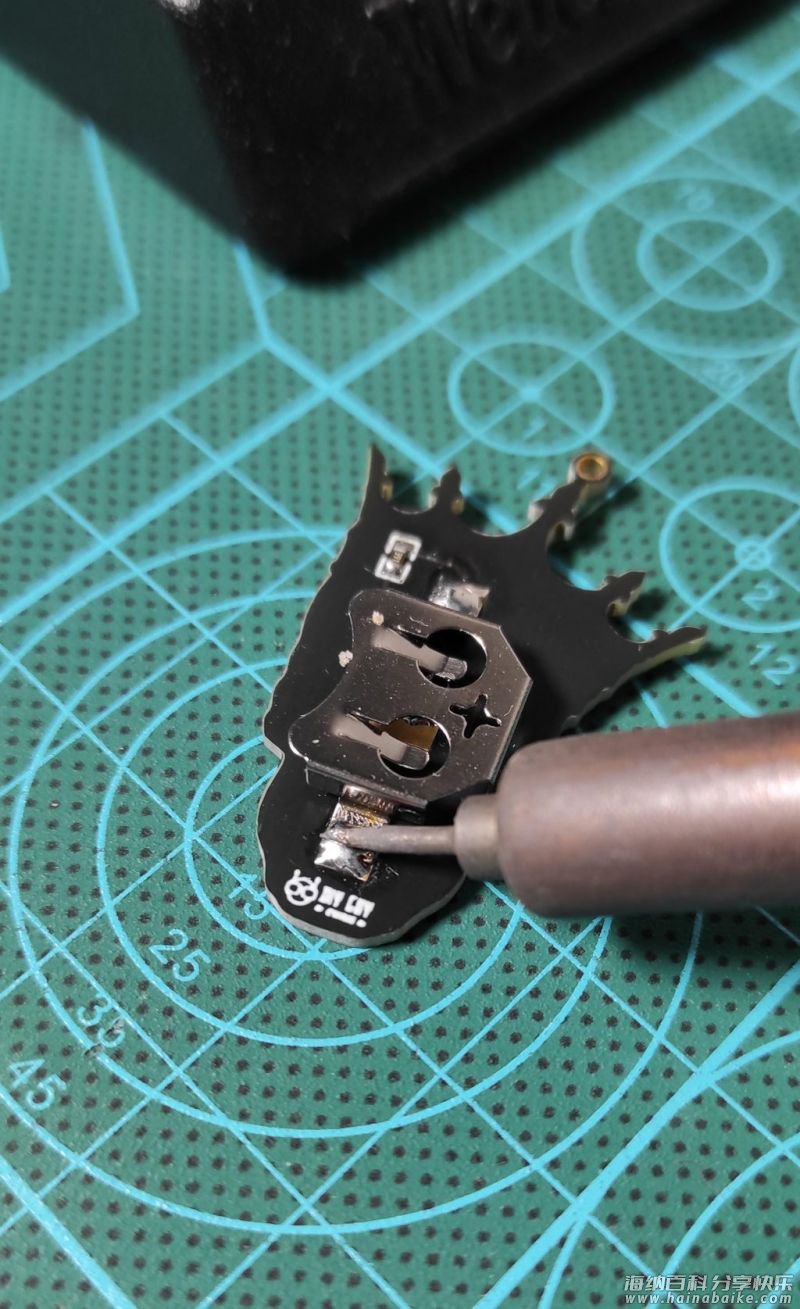

将所有部件组装到位,将电池放入其支架中,LED 就会被点亮。我用一个小的圆形铜片将图案连接到项链上,现在可以佩戴了。

如果你喜欢的话可以设计一款自己的项链。
