用 Arduino 制造交互式 LED 墙

吃瓜阿阳 2022-08-29 14:45:42

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

MAKER:ChrisParkerTech／译：趣无尽 Cherry（转载请注明出处）

关于LED 显示的项目，我们已经介绍了许多不同的版本，例如：《用 ESP32 制造炫彩 LED 球》、《用128只乒乓球制造炫彩时钟》和《用树莓派或 Arduino 制造 LED 矩阵彩灯》。LED 矩阵项目总能给人绚丽多彩的视觉体验。

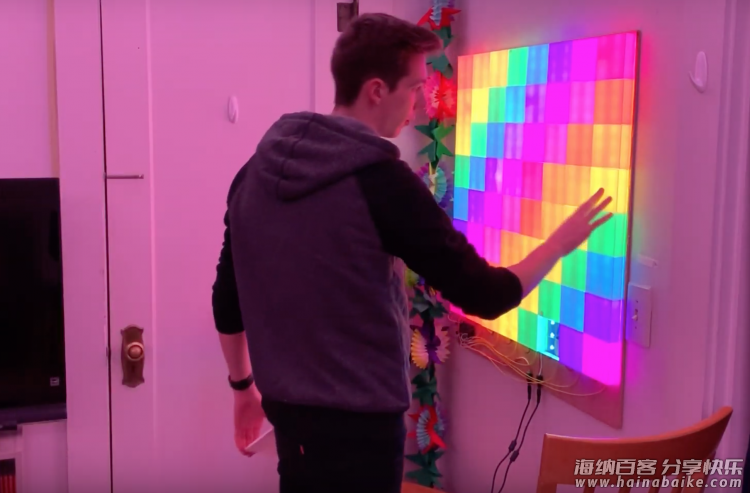

本期的 LED 项目是由 Arduino 主控，3D 打印外壳组装的交互式 LED 显示墙。整体项目花费不大，人机交互性强，希望可以给你带来灵感。

材料清单

Arduino Mega×1
WS2812b 可寻址 LED 灯带×若干
轻触开关×64
5V 10A 电源×若干
18 号电线×若干
白色 PLA 灯丝×若干
4’x 4’x 1/4” 中密度纤维板×若干
焊料×若干
热熔胶×若干

3D 打印墙体

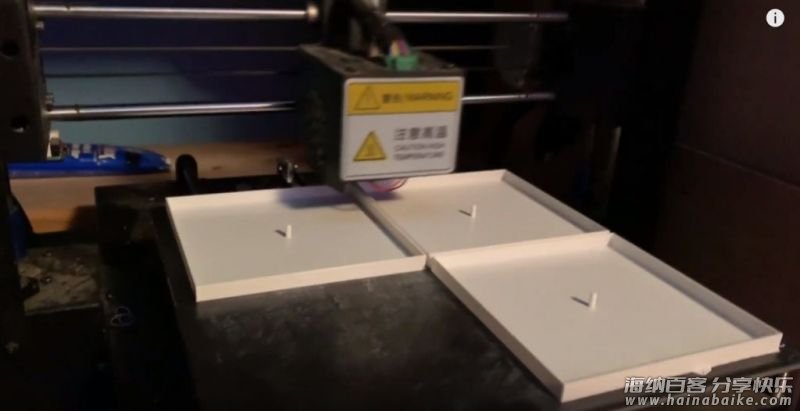

在这个部分需要 3D 打印 64 块的 8×8 的网格。每个墙体方块为 3.6 英寸的正方形，厚度为 1 英寸。墙体的边缘会有一些凹口，以方便 LED 灯条和按钮布线。每次打印三块，大约需要 5.5 小时。全部完成大概需要约为 120 小时。所以你可以同步进行其他部分。

所有 3D 打印的 STL 文件，在项目文件库中下载：
https://make.quwj.com/project/192

LED 灯带布线

采用 WS2812b LED 灯条是因为它们可单独寻址，灯带上的每个 LED 灯可以编程不同的颜色和亮度。它们还可以将数据从一个像素传递到下一个像素。这些功能只需要通过 Arduino 的一个数据引脚就可以实现。灯条的像素密度为每米三十个 LED 灯。

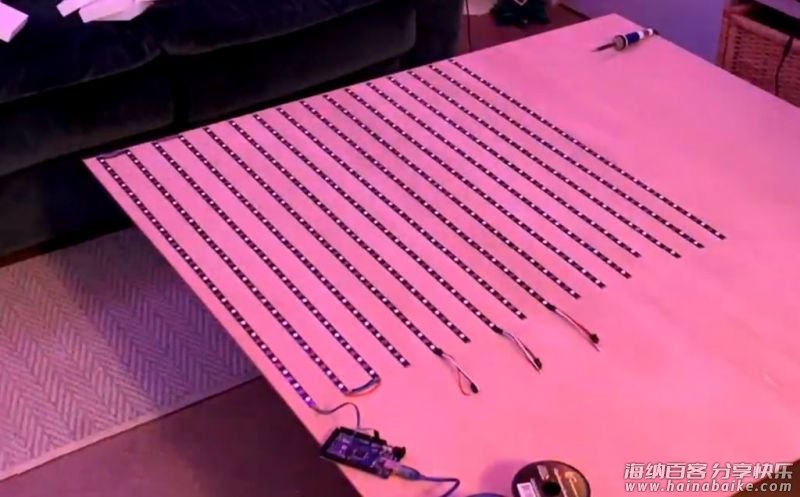

每块墙体方块安装六个 LED 灯，三个一排，共两排。因此我将这些条切成十六段，每段二十四个 LED 灯。然后将这些灯带粘在木板上。注意固定灯带前，请将木板擦拭干净。

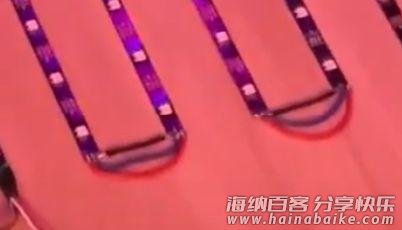

另外注意灯条安装的方向。如上图所示，从板子的左下角开始，完成一边的布线后改变方向。将每条灯带的输出端焊接到下一条灯带的输入端。

调整电路板的尺寸（可选）

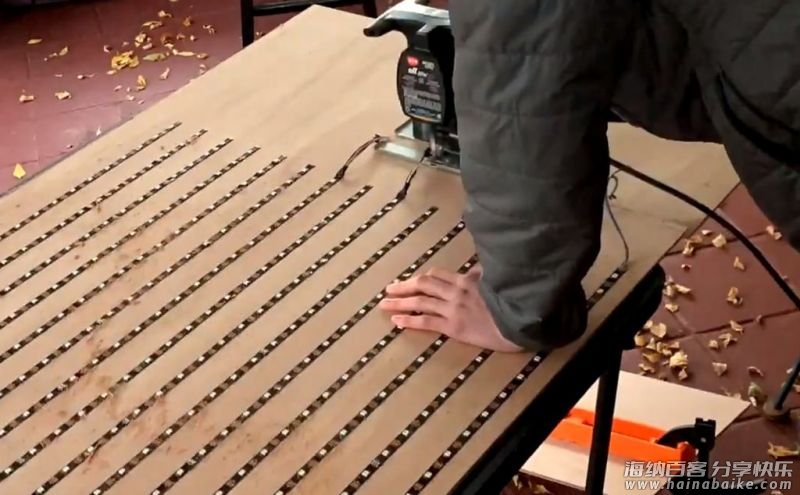

由于我买的木板大小是四英寸，但最后发现只需要三英寸，所以我要将多余的板材锯掉。但是如果你想制作更大的显示器墙体，你只需添加更多的 3.6 英寸的墙块就够了。

制作按钮矩阵

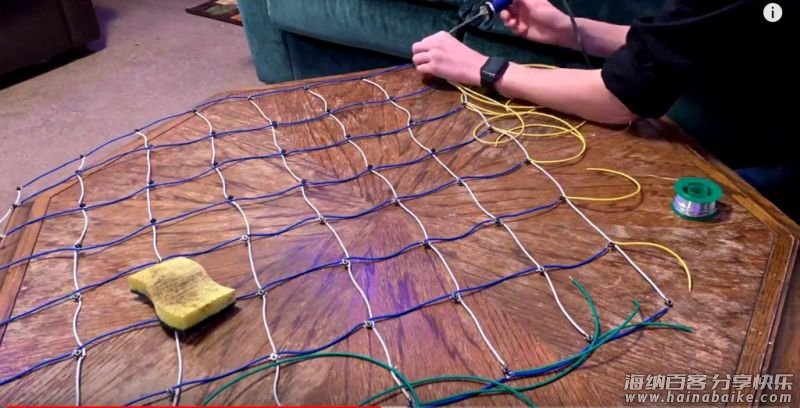

这个部分不仅费时更需要耐心。在这个部分将利用 Arduino IDE 中包含的键盘库，把 64 个按钮按行和列进行连接。图中所示的是 4×4 的例子，按照这种结构增加至 8×8 的网格，你也可以自选矩阵的大小。

1、准备十六根电线，每根 3.6 英寸长并剥好线头，以便按钮安装到每个墙体方块的中间。

2、将每个轻触开关的一根脚焊接到行（横着）导线上。列（竖着）导线焊接到行导线的对角线。按下轻触开关时，它将使横竖电线合在一起。

3、每一行和每一列都需要一根电线将其连接到 Arduino 的数字引脚上。对每一根电线进行颜色编码，这样也更易于排除故障，在检查过程中，我还更换几次引脚。

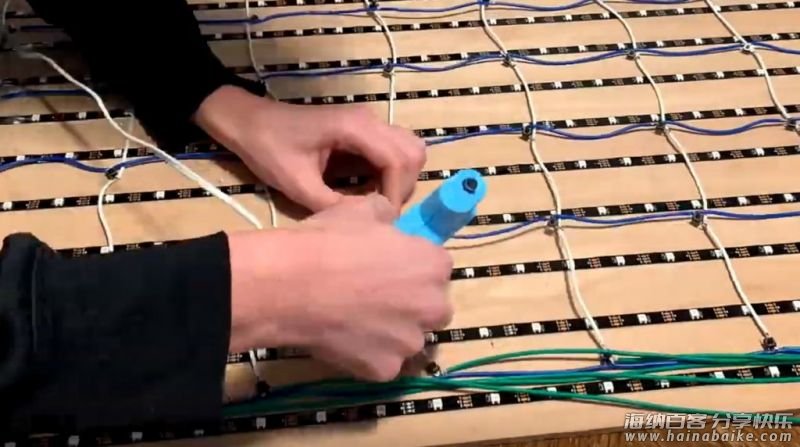

4、将所有按钮粘到木板上。请确保每个按钮固定到位。

测试电路

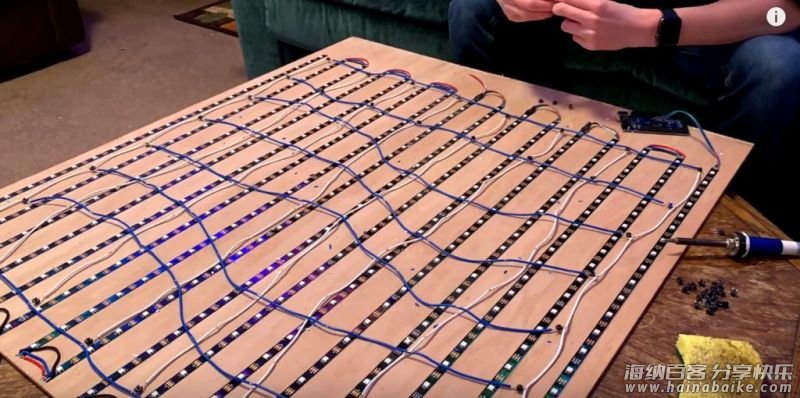

所有的 LED 灯带和按钮都安装好后，就可以开始测试。
在代码中，有一些测试 LED 灯带和按钮的功能。如果有任何问题，你可以及时发现并解决。
注意在添加墙体方块前，尽量排除所有故障。

安装 3D 墙体

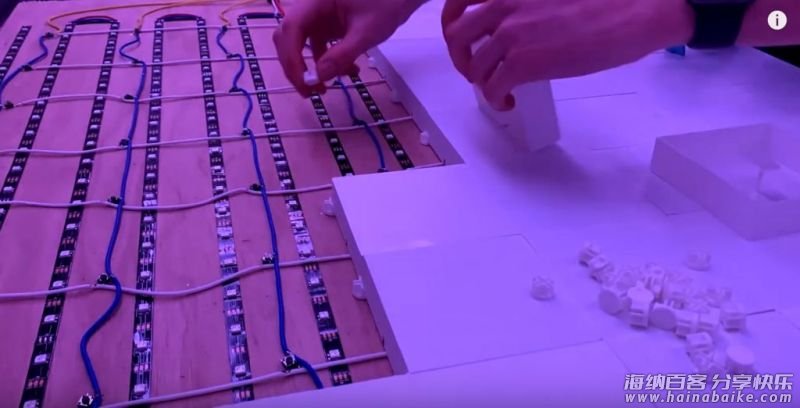

1、为了将方块连接到木板上，需要设计了一个 3D 打印的支架，它使方块的每个角上相邻的四个方块固定在一起。每次粘贴一块方块，然后慢慢的连起来，使每个方块之间紧凑的挨在一起，不留多余的空间。
2、另外再打印 64 个垫片，粘在每个方块的柱塞上。这些垫片可以弥补因为支架而增加的高度，也可以为点击柱塞增加空间，弥补了按钮间距中的微小误差。
支架和垫片的 STL 文件，在项目文件库中下载：
https://make.quwj.com/project/192
