炫酷的「灭霸手套」家电控制终端

吃瓜阿阳

友情提示点击顶部放大镜 可以使用站内搜索 记住我们的地址 www.hainabaike.com


MAKER:Ismail San/译:趣无尽 Cherry(转载请注明出处)

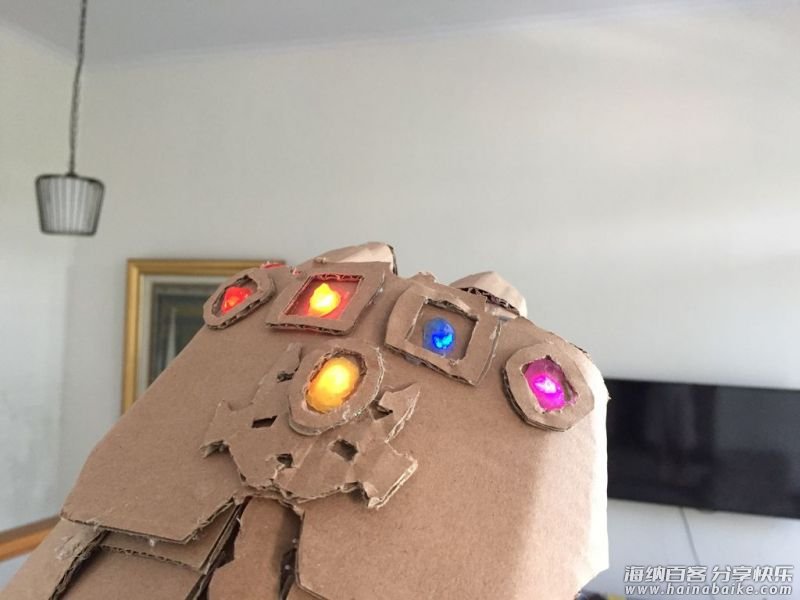

前期我们曾经介绍过,致敬经典的《用树莓派DIY“啪啪”声控开关》。今天来一款炫酷的「灭霸宝石手套」,制造一个家庭自动化系统,可同时控制六个不同的家电。
项目中,使用了 RF24Network 库 https://github.com/nRF24/RF24Network,它可以构建一个包容数多个 Arduino 的无线网络。

视频先睹为快:

材料清单

Arduino Mega 开发板 × 1
USB 数据线 × 1
Arduino Nano × 1
9V 电池 × 1
AA 电池 × 1
树脂环氧树脂 × 1
开关 × 若干
跳线 × 若干
DC 接线端子 × 1
微型电机 × 1
迷你面包板 × 1
9V 电池夹连接器 × 1
纸板 × 1
红宝石 × 1
NRF24L01 2.4GHz 无线射频收发模块 × 1
MPU 6050 × 1
LED 灯条 × 若干

制作宝石和手套

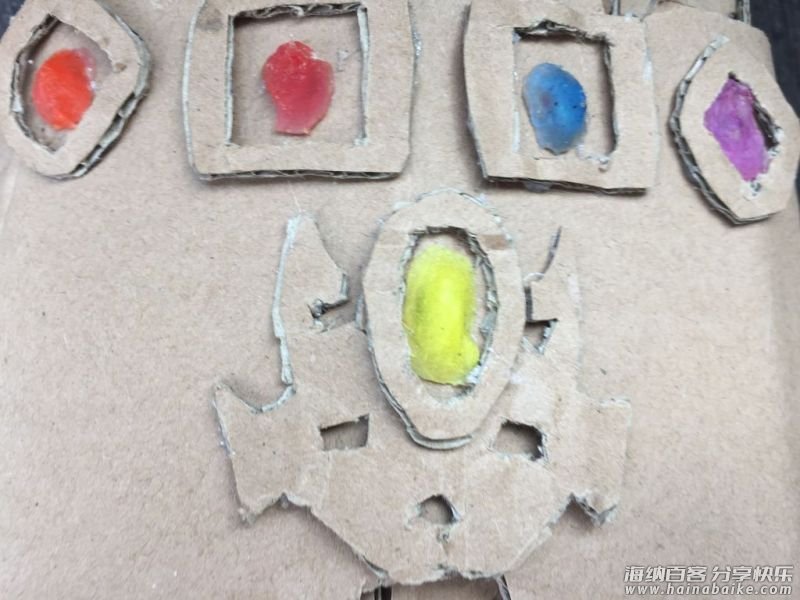

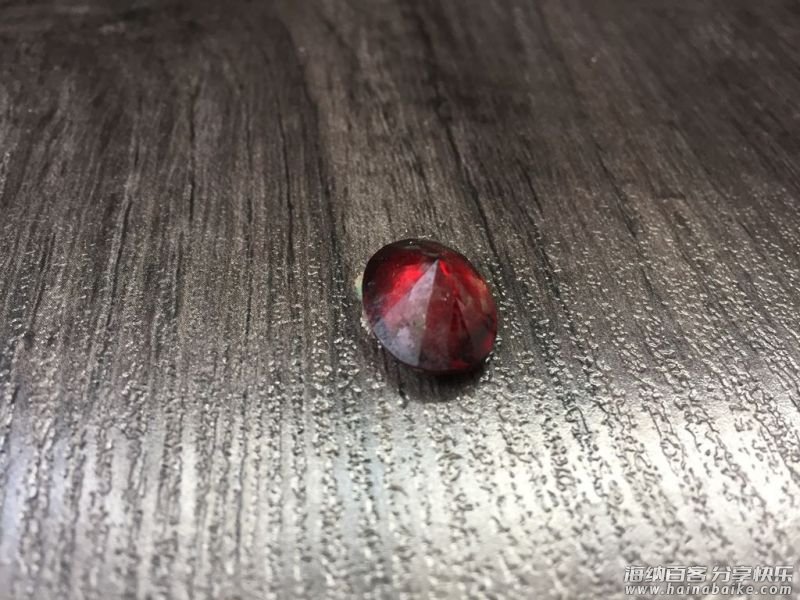

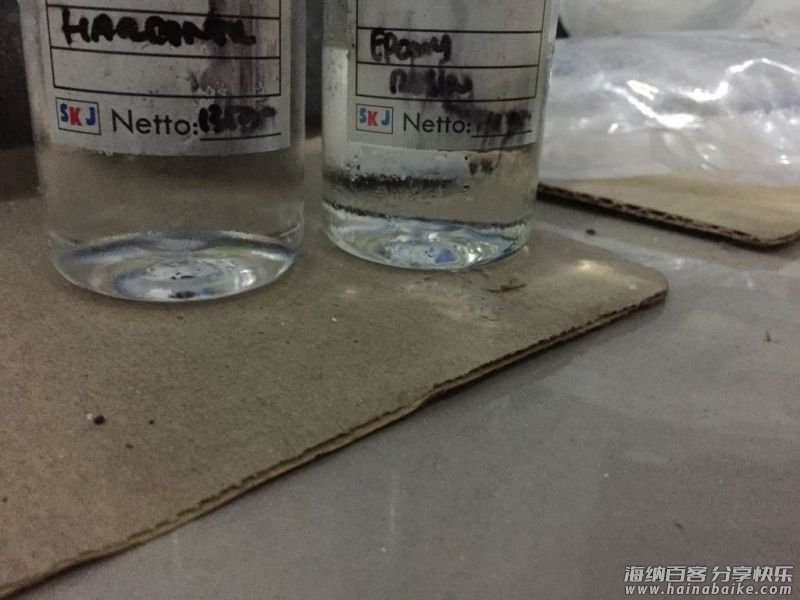

如图所示,我使用了一颗现成的红宝石、环氧树脂、固化剂、彩色涂料和粘土制作出六颗不同颜色的宝石(你可以使用其他办法)。
1、将红宝石放入到粘土后再取出。


2、将树脂、固化剂和彩色涂料混合并放在六个不同的杯子里,共调出六种颜色。

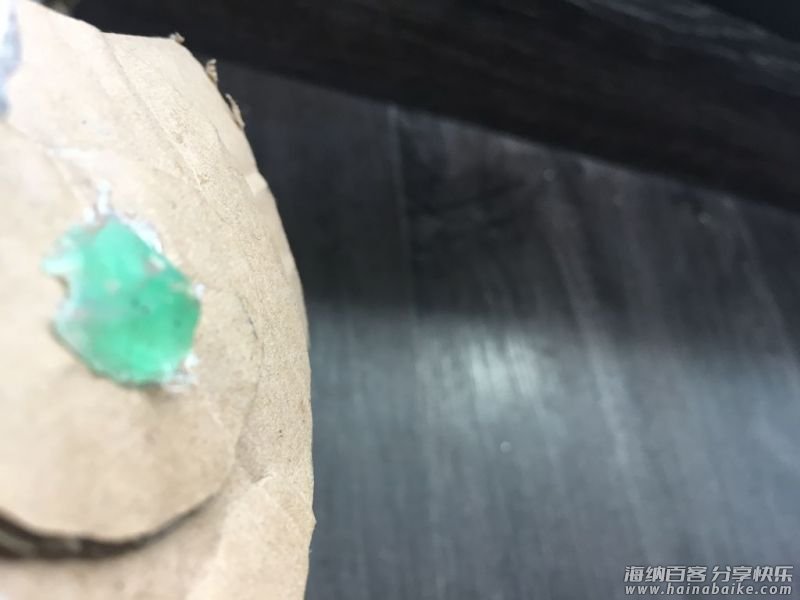

3、将环氧树脂倒入模具中并让其干燥。


制作手套请参考:https://www.instructables.com/id/Control-a-Light-Switch-With-Your-Own-Cardboard-Inf/

构建 Arduino 无线网络

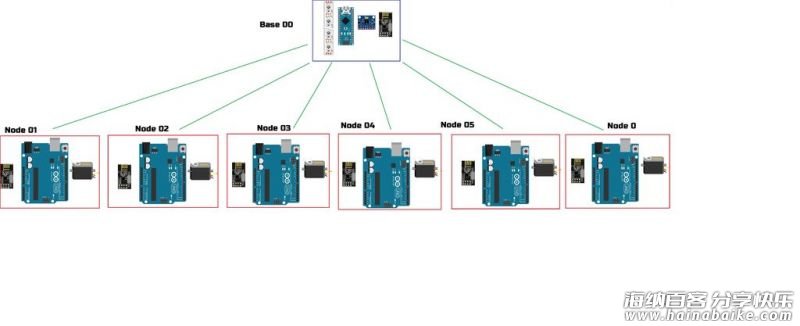

单个的 NRF24L01 模块可以同时主动监听六个其他模块。以八进制格式定义节点的地址。
在这个项目中,主体(手套)地址是 00,子地址是从 01 到 0。因此,主体(手套)使用 MPU6050,电机的节点为 01-0。

主体部分代码

从主体发送数据到节点 01-0,控制电机和 WS2812B LED 灯条。
代码请在文件项目库中下载主体部分代码。
https://make.quwj.com/project/136

节点部分的代码

节点(01-0)正从主体部分接收数据,以便控制电机。
将每个代码分别上传到每个 Arduino。
节点代码请在文件项目库中下载。
https://make.quwj.com/project/136

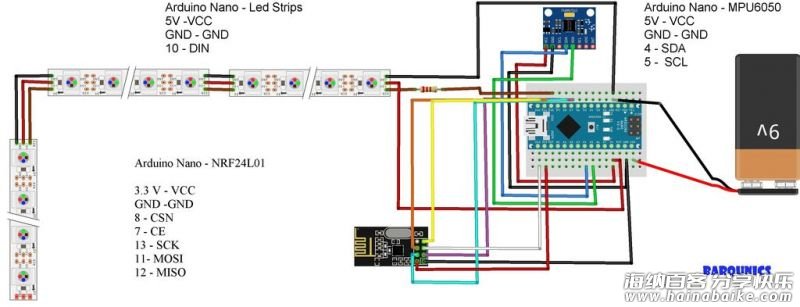

主体部分的连线

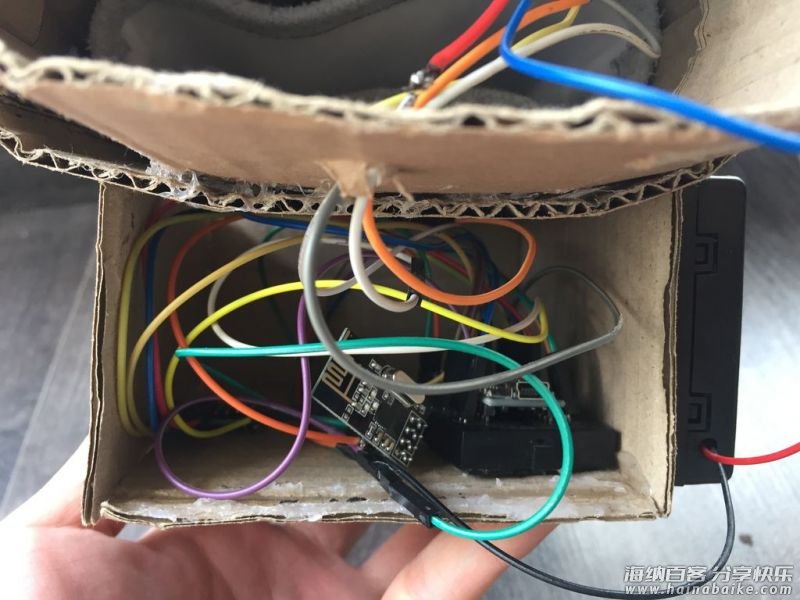

将额外添加的纸板用于放置电子设备并将 9V 电池更换为四节 AA 电池。

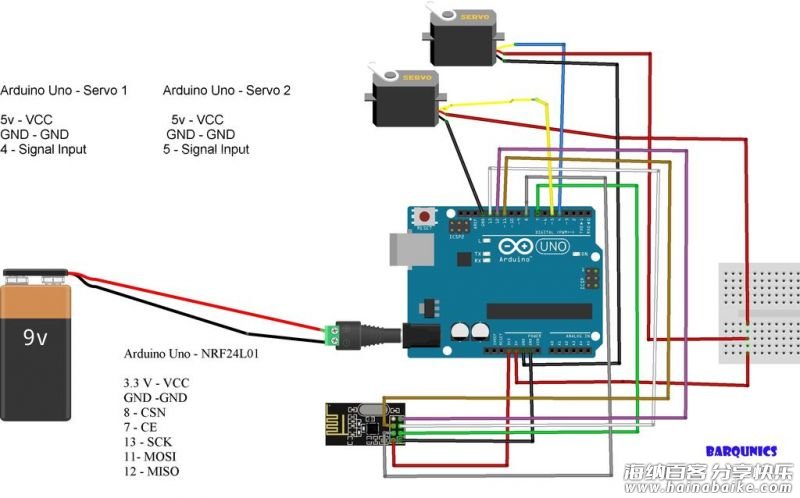

节点部分的连线

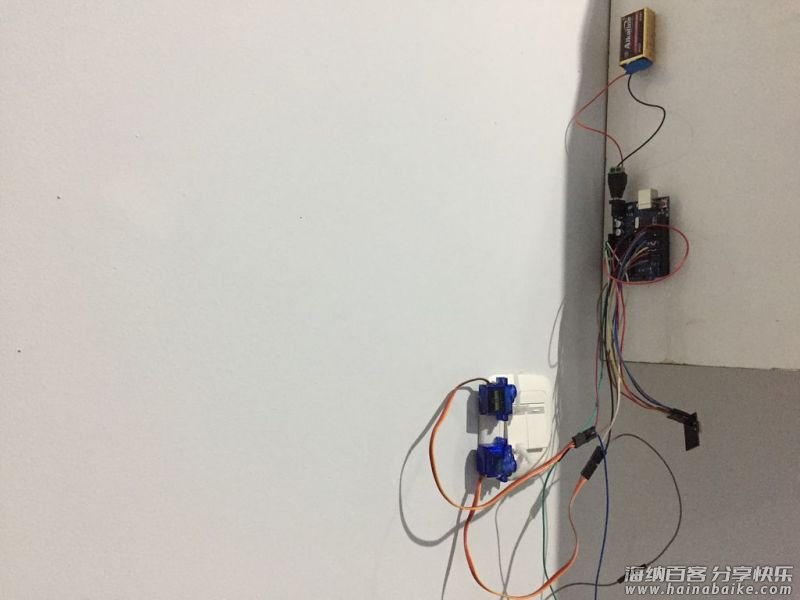

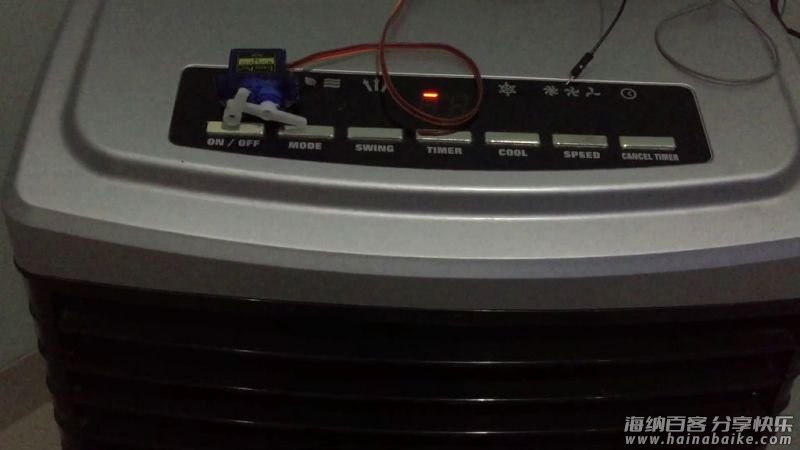

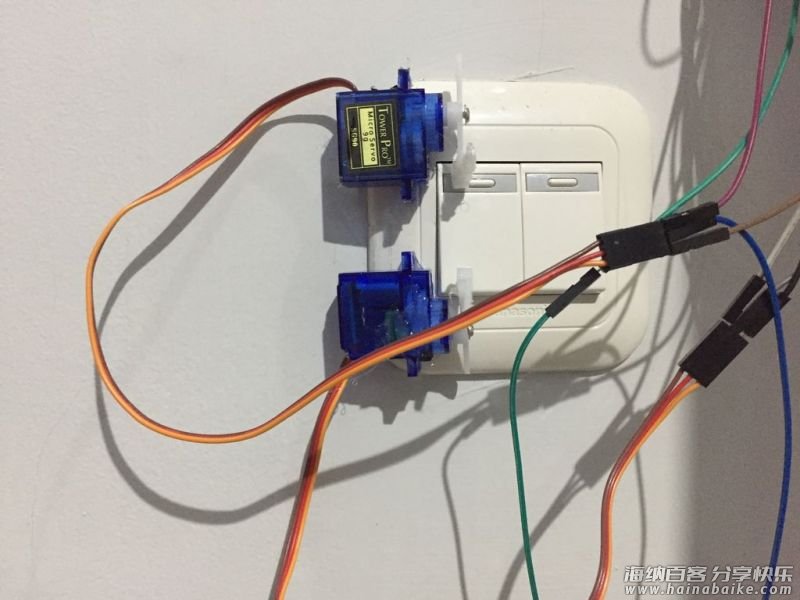

我使用了一个电机控制电子钟、门锁、便携式交流器和宠物喂食器,另外两个电机控制灯的开关和空气净化器。

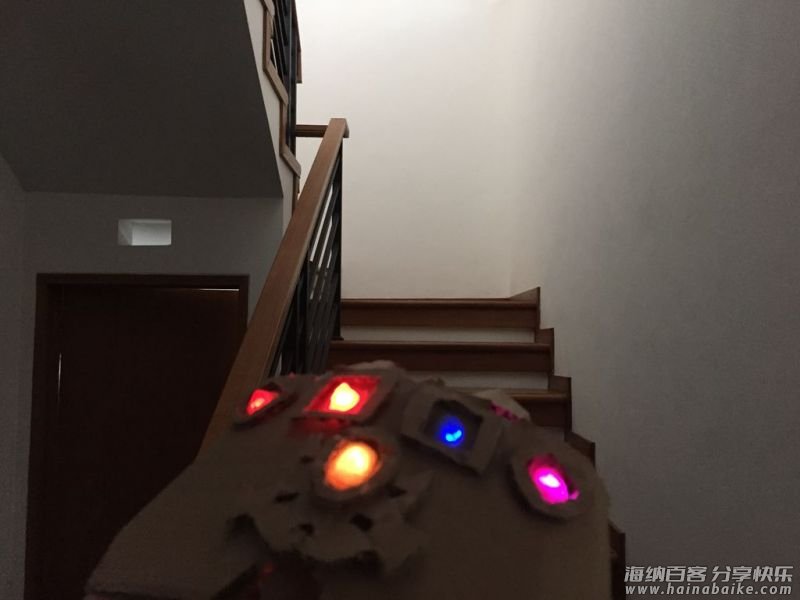

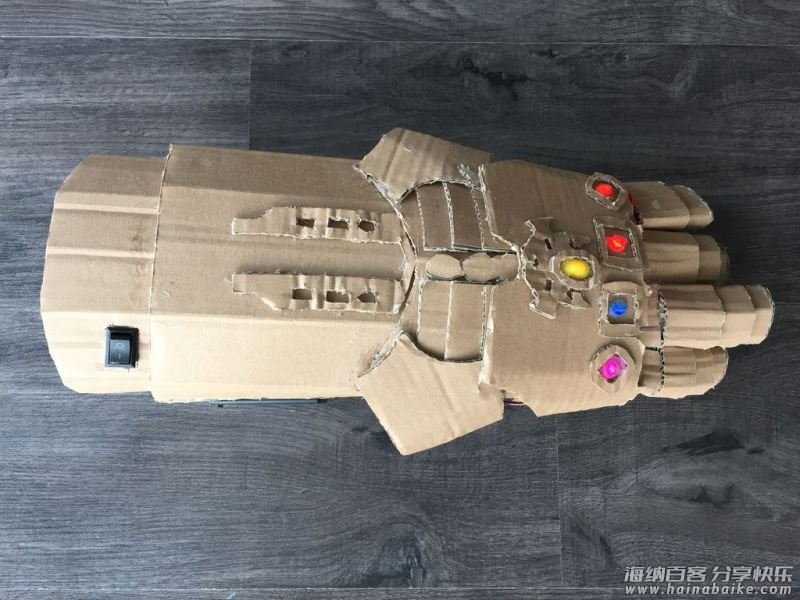

测试手套


我使用 MPU6050 传感器的 x 轴数据和 y 轴数据来控制电机和 WS2812B LED 灯条。

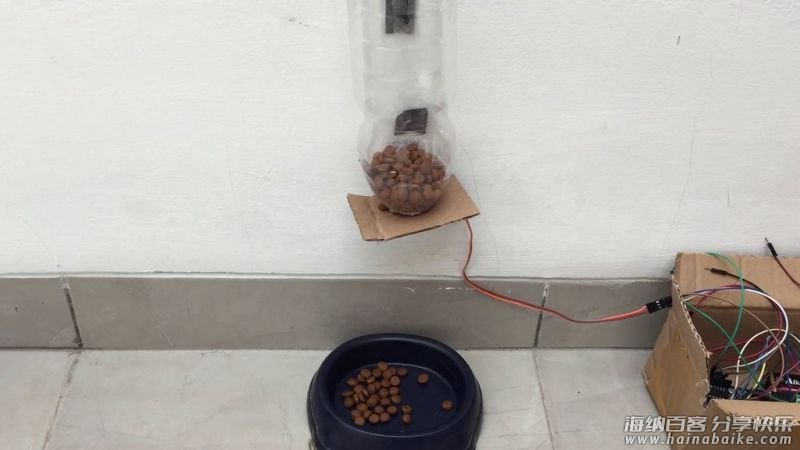

当 x 轴的映射值为正且 y 轴为正时,心灵宝石将被点亮或熄灭,宠物喂食器将会打开或关闭。
当 x 轴的映射值为负且 y 轴为正时,灵魂宝石将被点亮或熄灭,空气净化器将会打开或关闭。
当 x 轴的映射值为正时,现实宝石将被点亮或熄灭,灯将会打开或关闭。
当 y 轴的映射值为正时,空间宝石将被点亮或关闭,门锁将会打开或关闭。
当 x 轴的映射值为负且 y 轴为负时,力量宝石将被点亮或熄灭,便携式交流器将会打开或关闭。
当 y 轴的映射值为负时,时间宝石将被点亮或熄灭,数字时钟将会打开或关闭。

希望你喜欢这个项目:)
