MAKER:emdee401／译：趣无尽 Cherry（转载请注明出处）

给音乐配上 LED 动态效果，可以增加听音乐的沉浸感。下面我将使用 Arduino 和 Si5351 时钟信号发生器制作一块超大的 14 分频音频频谱灯。

其中 LED 灯条（包含 280 个 LED）和亚克力板是主体部分，Arduino 作为控制器，配有麦克风输入、亮度调节、灵敏度条件以及峰值延迟调节功能。可以说是发烧级的效果。

项目中的源码、PCB、原理图都开源，可以在项目文件库中下载：
https://make.quwj.com/project/276

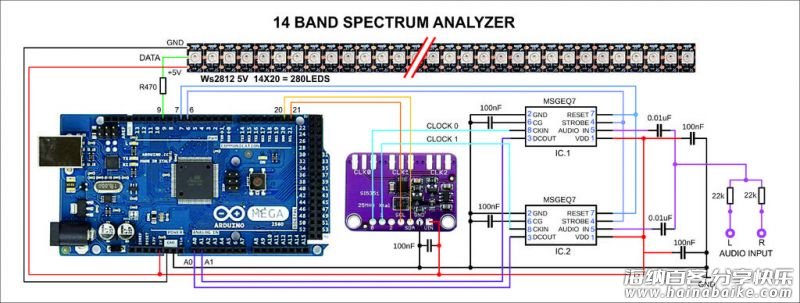

工作原理

电路主要基于 Arduino Mega 2560（Pro 版本占用空间更小，推荐）。Arduino 使用 SI5351 时钟信号发生器模块生成两个独立、稳定的频率。用于驱动频谱芯片 MSGEQ7 的时钟。其中，MSGEQ7 是七通道的频谱分析仪芯片，可将输入信号分为七个不同的频率容器。

由于输入的不同，每个容器的输出信号都会变化。所有频率容器都依次发送给 DAC 芯片转化输出。由于它是一个七通道芯片，因此可以通过修改该芯片的时钟频率来调整容器的频率范围。

Arduino 会循环读取 MSGEQ7 芯片的 DAC，并将每个容器转换到每组亚克力灯块中的多个 LED 上。这些 LED 是串行驱动的，尽管要同时驱动 240 个 LED，但是反应速度是很快的。

是不是非常的有趣呢！下面来具体看一下制作方法吧。

材料清单

Arduino Mega 2560 pro × 1
WS2812 亚克力 LED 灯 × 280
电线 × 若干
麦克风 × 1
MSgEQ7 芯片 × 1
Si5351 时钟信号发生器 × 1
WS2812（74灯/米） × 若干
10mm 亚克力板 × 若干

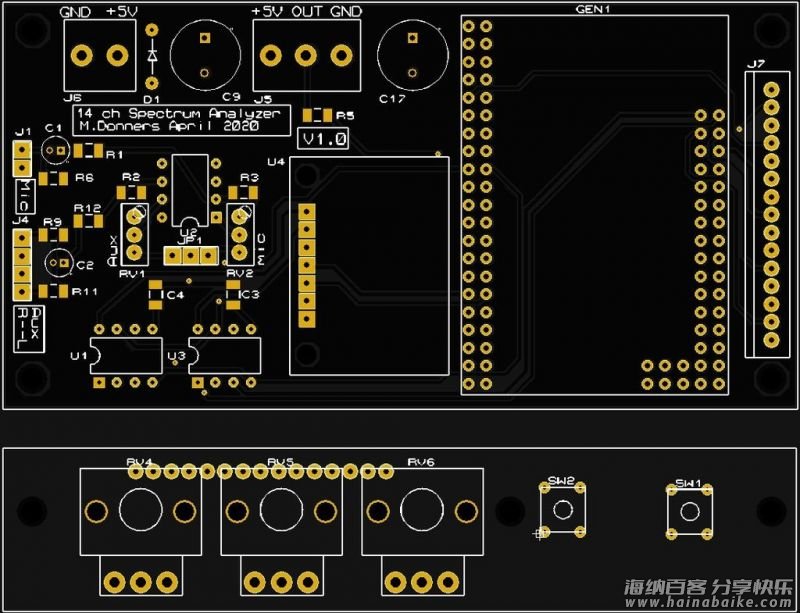

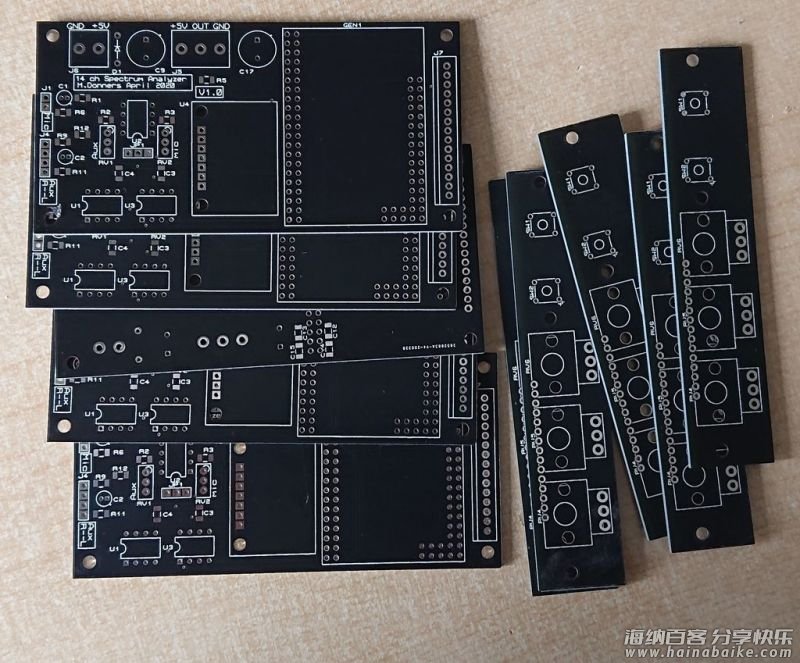

电路设计

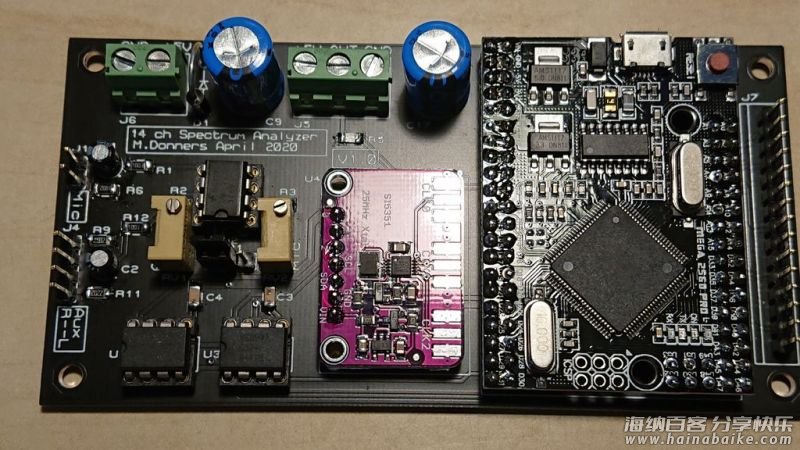

本项目既可以使用面包板也可使用定制的 PCB 板来搭建电路。我这里选择了 PCB 板。

无论选择哪种方式都请正确焊接组件。

PCB 板的布局以及组件列表，可在项目文件库中下载。
https://make.quwj.com/project/276

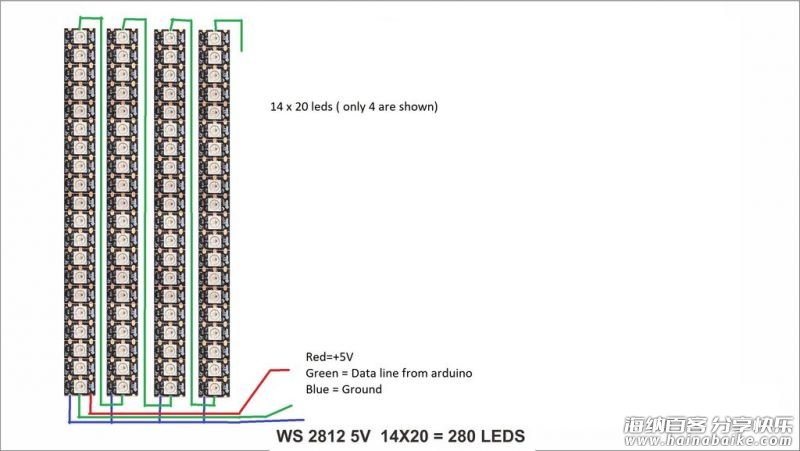

加工亚克力板灯条

如图所示，我的 LED 在灯条上的位置已经最大化。如果你想要更大的效果，就必须使用更大的灯条或将其切开并重新布线。

完成后，LED 灯形成的显示器高为 50cm,宽为 82cm。从理论上讲，你甚至可以设计的更大，但在布线上会有所困难。

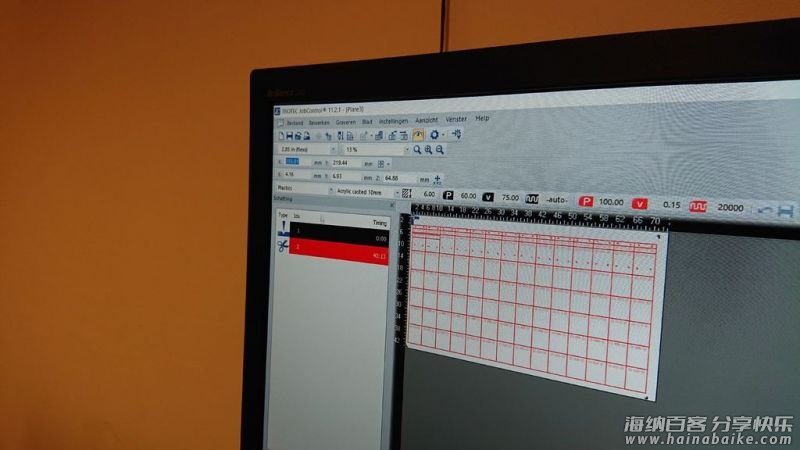

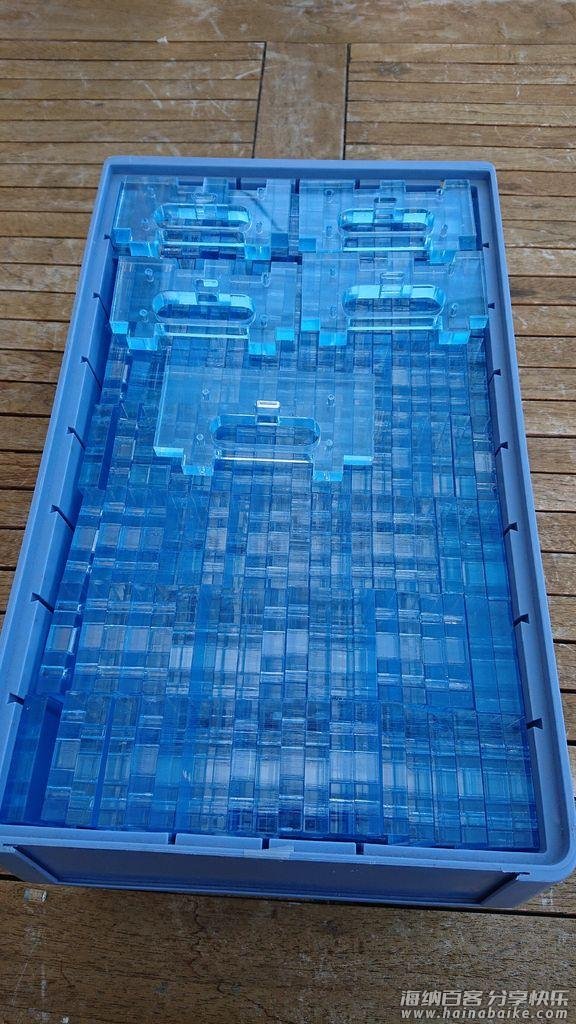

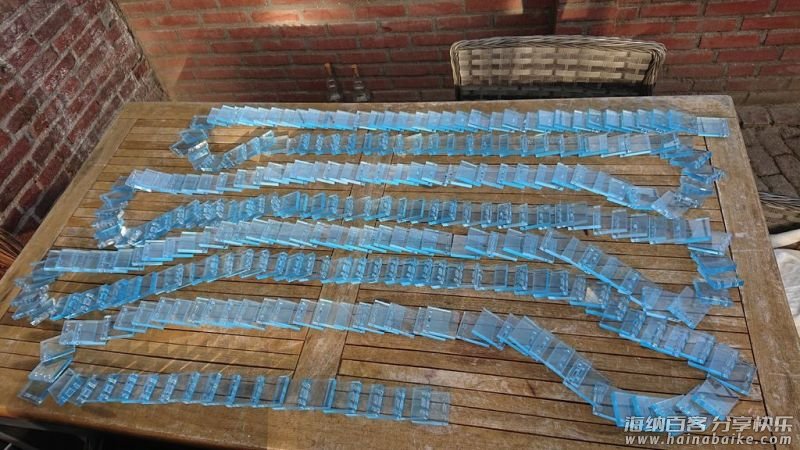

项目中你可以使用学生版的 Autocad，同时使用激光切割机来切割 280 块亚克力灯条。

所需的文件请在项目文件库中下载。
https://make.quwj.com/project/276

将所有组件拼装起来

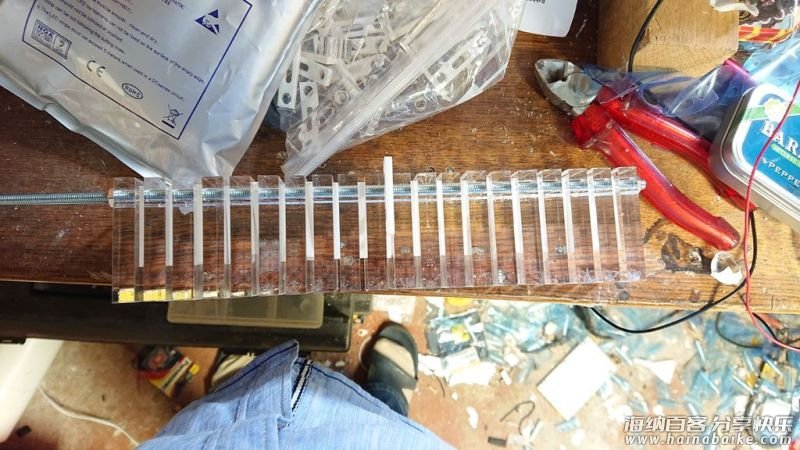

1、组装亚克力显示器以及灯带。
2、组装底座。

3、组装标志的灯条（可选）。
4、组装显示器架。
5、将整个系统接线。

编辑代码

项目所需的 maincode 草图，已经上传到项目文件库中，可随时下载查看。
https://make.quwj.com/project/276

如果你需要添加一个闪烁的标志，你可以使用 Logoblink 来编写一个小型的 Arduino 程序。

完成

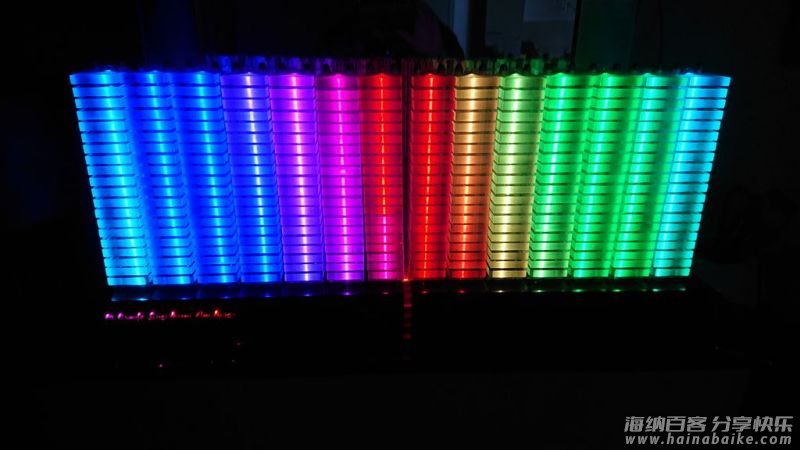

当代码输入完成后，超大号的光谱分析仪就完成了。

via

标签： arduinolevel4屏幕ledWS2812
