这次介绍的是使用8×8点阵（没有用到驱动模块，直接用Ardunio IO口控制）制作跳动的心。差不多用完所有IO口了，才能控制64个LED灯。

点阵说明

一般数码管有出厂信息：比如型号为LG5011AH，LG5011BH这里面的AH、BH中的A代表共阴极、B代表共阳极，H代表高亮。参考

另外，关于8*8点阵共阳和共阴的解释（有的初学者是一头雾水）：
1. 有的朋友 认为：共阳就是LED正极全部接在一起，而负极则不是，共阴相反但也是类似。这种说法是错误的哦！（数码管的共阳和共阴是这样的），但点阵8*8点阵共阴 和共阳都是接在一起的。
2. 所谓共阳和共阴只是管脚排列名称相同（也就是说无论共阳还是共阴管脚编号一 致），但行和列的极性则相反。既然这样，那么我反过方向接共阳不就是变成了共阴吗？理论上是的，但要注意行和列相交的位置发生了变化。
3. 注意：8*8点阵的管脚不是有顺序的排列哦！参考

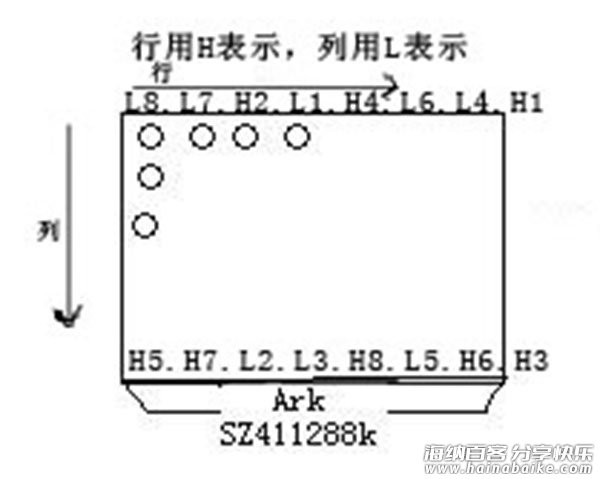

引脚说明

BOM表

Arduino Uno *1
共阳 8x8LED点阵 16脚 *1
面包板 *2（由于点阵大小的原因，需要上下拼接两块面包板）
跳线若干（如果使用公对母杜邦线，就可以节省面包板了）

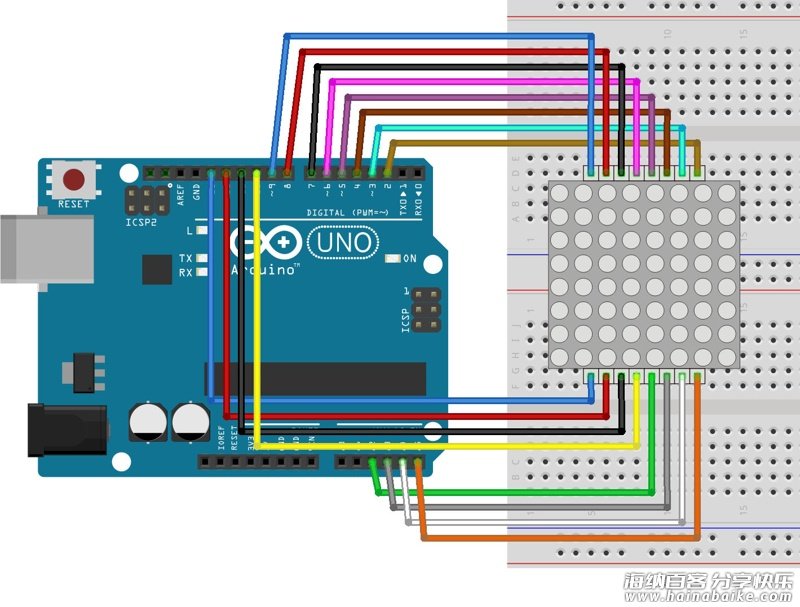

接线图

行	>>>	引脚	|	列	>>>	引脚
H1	>>>	2	|	L1	>>>	6
H2	>>>	7	|	L2	>>>	11
H3	>>>	A5	|	L3	>>>	10
H4	>>>	5	|	L4	>>>	3
H5	>>>	13	|	L5	>>>	A3
H6	>>>	A4	|	L6	>>>	4
H7	>>>	12	|	L7	>>>	8
H8	>>>	A2	|	L8	>>>	9

程序开源代码

int R[] = {2,7,A5,5,13,A4,12,A2}; //行
int C[] = {6,11,10,3,A3,4,8,9};   //列

unsigned char biglove[8][8] =       //大“心型”的数据
{
  0,0,0,0,0,0,0,0,
  0,1,1,0,0,1,1,0,
  1,1,1,1,1,1,1,1,
  1,1,1,1,1,1,1,1,
  1,1,1,1,1,1,1,1,
  0,1,1,1,1,1,1,0,
  0,0,1,1,1,1,0,0,
  0,0,0,1,1,0,0,0,
};

unsigned char smalllove[8][8] =      //小“心型”的数据
{
  0,0,0,0,0,0,0,0,
  0,0,0,0,0,0,0,0,
  0,0,1,0,0,1,0,0,
  0,1,1,1,1,1,1,0,
  0,1,1,1,1,1,1,0,
  0,0,1,1,1,1,0,0,
  0,0,0,1,1,0,0,0,
  0,0,0,0,0,0,0,0,
};

void setup()
{
   //循环定义行列PIN 为输出模式
  for(int i = 0;i<8;i++)
  {
    pinMode(R[i],OUTPUT);
    pinMode(C[i],OUTPUT);
  }
}

void loop()
{
  for(int i = 0 ; i < 100 ; i++)        //循环显示100次
  {
    Display(biglove);                   //显示大”心形“
  }
  for(int i = 0 ; i < 50 ; i++)         //循环显示50次
  {
    Display(smalllove);                 //显示小“心形”
  }
}

void Display(unsigned char dat[8][8])   //显示函数
{
  for(int c = 0; c<8;c++)
  {
    digitalWrite(C,LOW);//选通第c列

    //循环
    for(int r = 0;r<8;r++)
    {
      digitalWrite(R[r],dat[r]);
    }
    delay(1);
    Clear();  //清空显示去除余晖
  }
}

void Clear()                          //清空显示
{
  for(int i = 0;i<8;i++)
  {
    digitalWrite(R[i],LOW);
    digitalWrite(C[i],HIGH);
  }
}

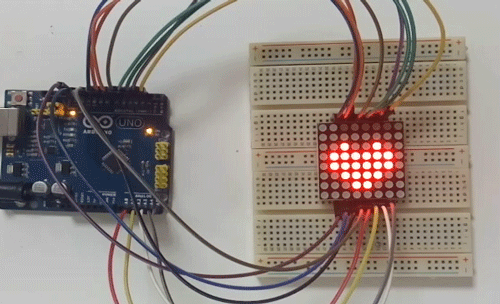

效果如下。
