Arduino 使用 ENC28J60 有线网络模块

吃瓜阿阳 2022-10-17 13:45:42

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

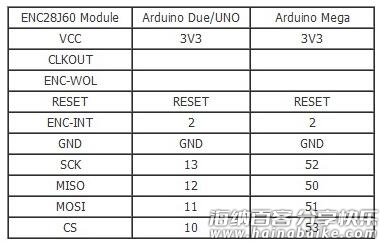

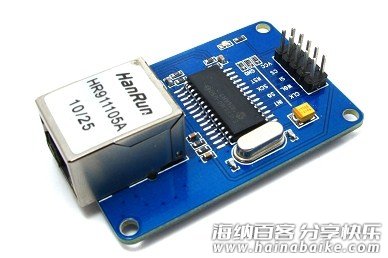

上图就是 ENC28J60 网络模块。惯例，看接线方法，接7根：
Vcc —— 3.3V（注意电压！）
GND —— GND
RESET —— RESET；
CS —— 片选，与“ether.begin()”的第三个参数一致；下面的测试代码接D10；
SI —— D11（MOSI口，见下图）；
SO —— D12（MISO口，见下图）；
SCK —— D13（SCK口，见下图）；

写一段代码，当用网页访问网络模块的时候，显示开关状态。
当直接访问 http://192.168.1.17 时，显示当前状态：OFF
当带参数访问时：http://192.168.1.17/?ON 或 http://192.168.1.17/?OFF
则显示参数状态。

库文件：https://github.com/jcw/ethercard

源代码：

#include <EtherCard.h>
//首先，你需要包括EtherCard库，并定义一些变量：MAC地址（mymac[]），IP地址（myip[]）和用来存储传入和传出的数据缓冲（Ethernet::buffer[700]）。
static byte mymac[]  = {0xDD,0xDD,0xDD,0x00,0x00,0x01}; //网卡MAC地址，mac地址第一字节必须是偶数。
static byte myip[]   = {192,168,1,17}; //网卡IP地址
byte Ethernet::buffer[700];  //缓冲区大小

char on[]  = "ON";
char off[] = "OFF";

boolean relayStatus;
char* relayLabel;
char* linkLabel;

void setup () {

  Serial.begin(9600);
  Serial.println("ENC28J60有线网络模块演示");
  //用begin()方法开始网络连接，需要3个参数，分别为缓冲大小、MAC地址和Arduino的片选（CS）引脚.
  //片选通常为10，这个参数可以不写，如果不写的话默认为8，所以要根据你的电路进行设置。
  if(!ether.begin(sizeof Ethernet::buffer, mymac, 10))
    Serial.println( "连接网络失败");
  else
    Serial.println("连接网络成功");
 //用staticSetup（）方法配置静态的IP地址，参数有3个，分别为ip地址、网关和DNS，IP地址是必须的，网关和DNS是可选的。大家看下这个函数的参数定义。
  if(!ether.staticSetup(myip))
    Serial.println("设置IP地址失败");
  else
    Serial.println("设置IP地址成功");

  relayStatus = false;
  relayLabel = off;
  linkLabel = on;
}

void loop() {
//在loop里面, 你只需要2条命令:
//packetReceive()方法： 从网络接收一个新传入的数据包;
//packetLoop() 方法：对具体收到的信息作出回应，包含“ping” 请求(ICMP echo 请求)。
  word len = ether.packetReceive();
  word pos = ether.packetLoop(len);

  if(pos) {
    if(strstr((char *)Ethernet::buffer + pos, "GET /?ON") != 0) {
      relayStatus = true;
      relayLabel = on;
      linkLabel = off;
    } else if(strstr((char *)Ethernet::buffer + pos, "GET /?OFF") != 0) {
      relayStatus = false;
      relayLabel = off;
      linkLabel = on;
    }

    BufferFiller bfill = ether.tcpOffset();
    bfill.emit_p(PSTR("HTTP/1.0 200 OK
"
      "Content-Type: text/html
Pragma: no-cache

"
      "<html><head><meta charset='UTF-8' meta name='viewport' content='width=200px'/></head><body>"
      "<div style='position:absolute;width:200px;height:200px;top:50%;left:50%;margin:-100px 0 0 -100px'>"
      "<div style='font:bold 14px verdana;text-align:center'>当前状态 $S</div>"
      "<br><div style='text-align:center'>"
      "<a href='/?$S'></a>"
      "</div></div></body></html>"
      ), relayLabel, linkLabel, linkLabel);
    ether.httpServerReply(bfill.position());
    }
}
