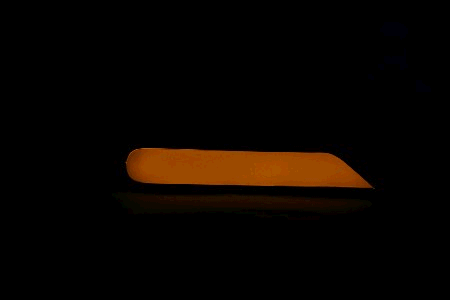

前面我们用电位器通过PWM方式调节LED的亮度，现在我们玩个有趣且简单的，纯粹用编程的手法来让LED渐明渐暗，如同呼吸一般，所以我们给它起了一个神奇的名字，呼吸灯。

试验用元器件：
Arduino一块、面包板一块、面包板专用跳线一盒、任意颜色LED一个、220欧姆电阻一个、USB数据线一根。

因为是PWM试验，所以LED的数字接口一定要选用带#号标识的数字口，只有带#号的数字输出口才具有硬件PWM输出功能。下面的示例选择的是#11口。

呼吸灯源码如下：

void setup ()
{
  pinMode(11,OUTPUT);
}

void loop()
{
  //循环语句，控制PWM亮度的增加
  for (int a=0; a<=255;a++)
  {
    analogWrite(11,a);
    delay(8);//当前亮度级别维持的时间,单位毫秒
  }
  //循环语句，控制PWM亮度减小
  for (int a=255; a>=0;a--)
  {
    analogWrite(11,a);
    delay(8);//当前亮度的维持的时间,单位毫秒
  }
  delay(800);//完成一个循环后等待的时间,单位毫秒
}

然后，我们将程序下载到Arduino板中，就能看到效果了。
