一、前言

Node-RED是一种编程开发工具，用于以新颖有趣的方式将硬件设备、API和在线服务连接在一起。在应用虹科工业树莓派开发的过程中，可以借助Node-RED实现工业物联网应用，降低开发难度。在过去的文章中，我们简单介绍了虹科工业树莓派关于Node-RED的科普知识。接下来，虹科工业物联网团队将持续为大家讲解如何一步步搭建物联网平台。本文为大家带来第一个应用讲解——实现对工业树莓派的状态监测。

二、节点和控件介绍&应用

1、节点

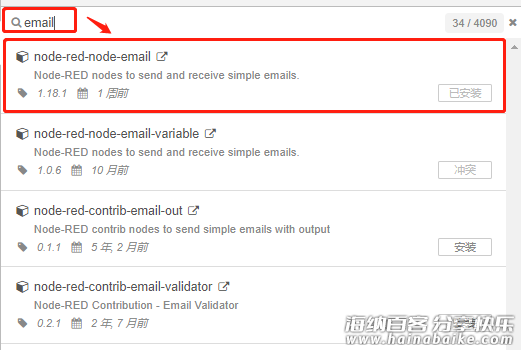

所有的节点均可在节点管理处安装

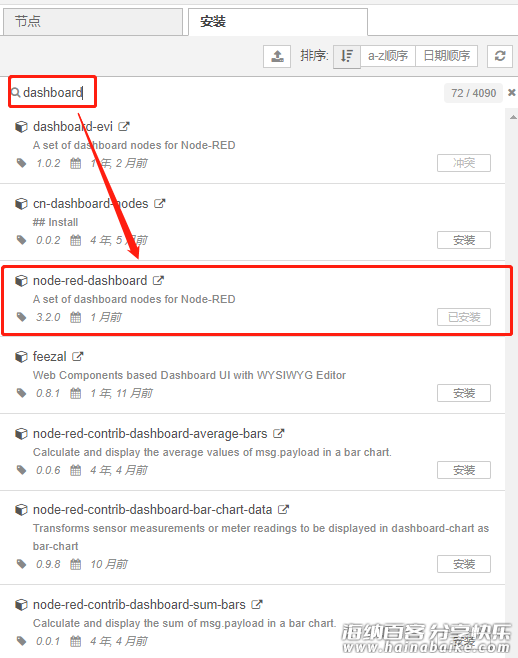

（1）node-red-dashboard
搭建可视化界面必备节点，其中包含16个控件，都是搭建可视化界面必备控件，采用节点内的控件可以快速搭建监测界面。

（2）node-red-node-email
邮件收发节点，用于紧急情况下邮件通知相应负责人。

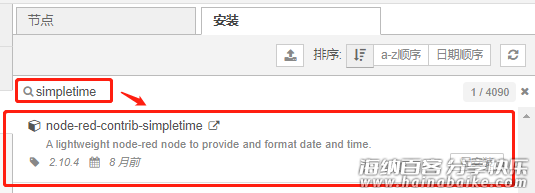

（3）node-red-contrib-simpletime
时间节点，用于显示系统时间

2、控件
节点内包含很多的控件，本文仅介绍搭建状态监测界面时所用到的控件，如对其他控件有兴趣，可以点击相应控件查看介绍：
（1）switch & button控件
switch控件和button控件都是按钮，可作为状态监测开关。两者的区别在于button控件每按一次触发一次，效果上等同于电路应用中的轻触开关，会出现自动复位的效果；switch控件则是每按一次则保持状态，效果上等同于电路应用中的自锁开关。


（2）text控件
该控件用于显示系统时间。

（3）gauge控件
gauge控件的主要功能是作为仪表盘，展示数据。在本次应用中，该控件用于展示数据以及充当指示灯。

（4）chart控件
该控件是图表控件，可作为折线图、柱状图，展示数据变化或数据对比。在本次应用中，该控件用于展示数据变化趋势。

（5）notification控件
notification控件的能操作提醒。在本次应用中，该控件用于界面警报。

（6）email控件
email控件的功能是发送邮件。在本次应用中，该控件用于邮件提醒相关负责人。

（7）simpletime控件
simpletime控件的功能获取时间。在本次应用中，该控件用于获取原始时间，通过函数整合，形成完整的系统时间。

（8）funcition控件
funcition控件用于编写函数，对数据进行处理，输出想要的值。在本次应用中，主要通过简单的语句实现数据处理。

三、搭建步骤（具体应用）

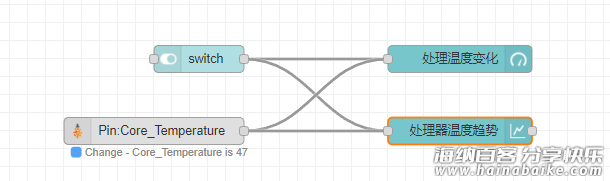

1、处理器温度监测
（1）开关设置

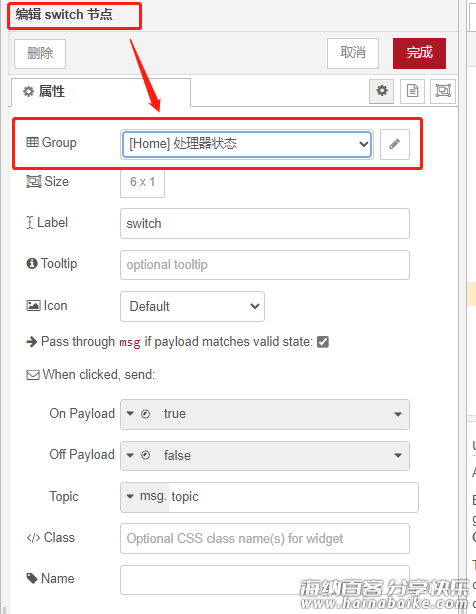

下拉“Group”选择添加新的group；

（2）仪表盘设置

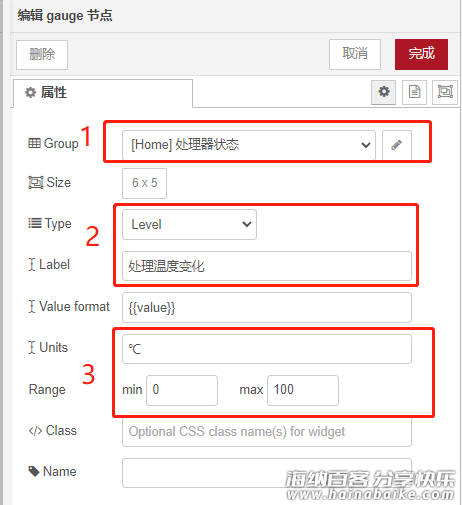

根据下图进行修改，其中：
Group：需选择与switch控件一样的，保证该控件和switch控件处于同一个界面内；
Type：该控件提供四种展示方式，可根据需求选择；
Label：设置该控件展示的名称
Units：设置单位；
Range：设置该控件的最大值和最小值；
注意：Units和Range会随着Type的选择发生变化。

（3）变化曲线图设置

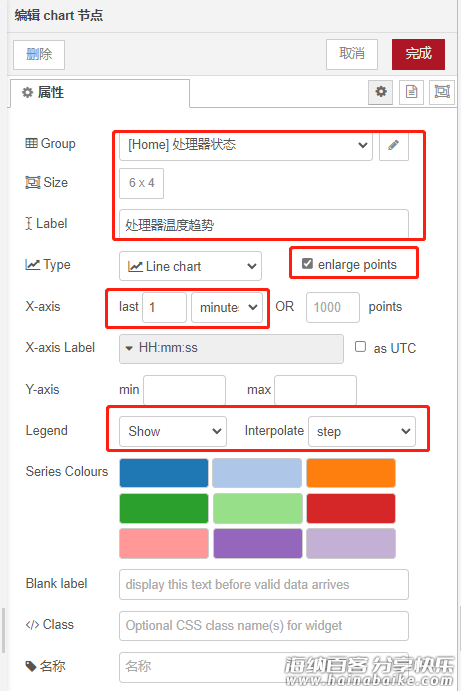

Group：需选择与switch控件一样的，保证该控件和switch控件处于同一个界面内；
Label：设置该控件展示的名称；
Type：该控件提供6种展示方式，可根据需求选择；
X-axis：设置横坐标展示的范围；
Legend：设置曲线的展示方式；
注意：X-axis和Legend会随着Type的选择发生变化。

（4）效果

2、指示灯监测（仿真）
（1）状态仿真设置
下拉“Group”选择添加新的group；

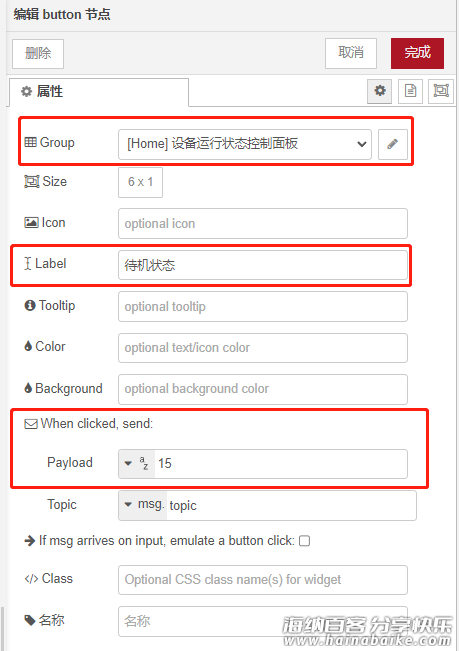

添加三组button控件，Label和Payload按照以下规则设置：
运行正常：5
运行异常：10
待机状态：15

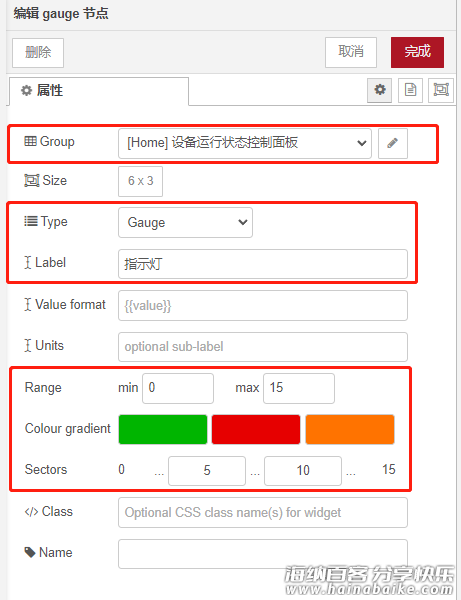

（2）指示灯设置
Group：需选择与switch控件一样的，保证该控件和switch控件处于同一个界面内；
Type：该控件提供4种展示方式，可根据需求选择；
Label：设置该控件展示的名称；
Range：设置仪表盘的范围；
Sectors：设置不同区间的数据展示不同的颜色，“运行正常”对应“绿色”，“运行异常”对应“红色”，“待机状态”对应“橙色”；

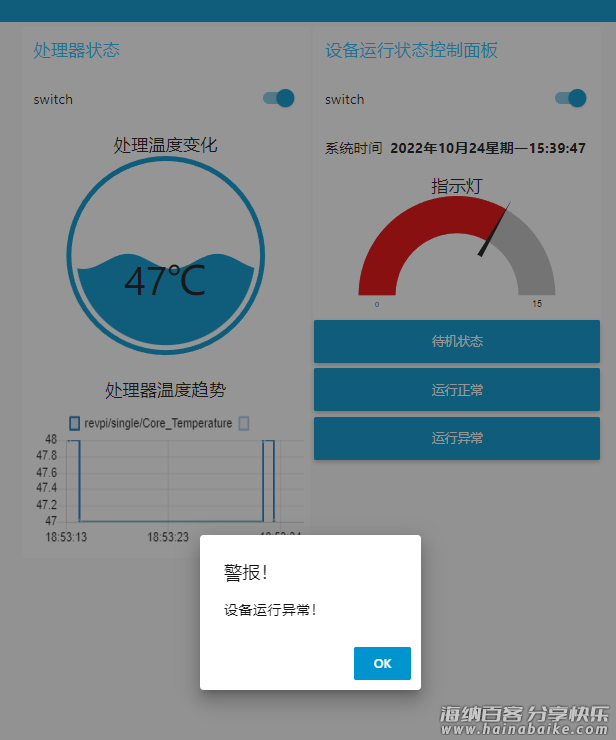

（3）弹窗警报设置

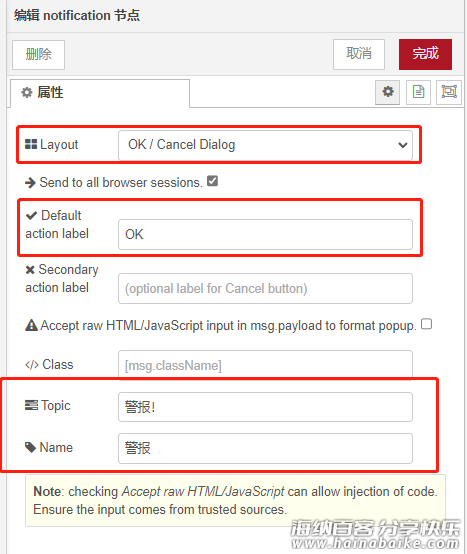

notification控件设置
Layout：设置弹窗模式，可以根据需求选择；
Default action label：设置弹窗按钮；
Topic：设置弹窗主题；
Name：设置控件名称；

function控件设置
添加以下函数：

if(msg.payload == 10){
    msg.payload = "设备运行异常！"
}
return msg;

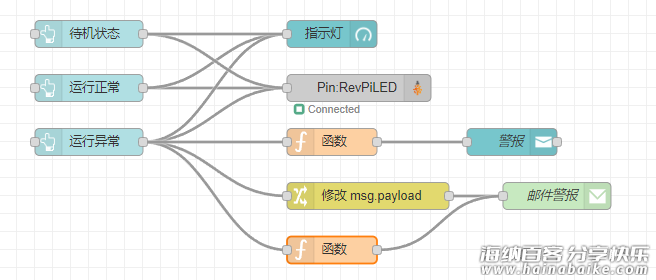

（4）邮件警报设置（2种方法）
邮件控件设置

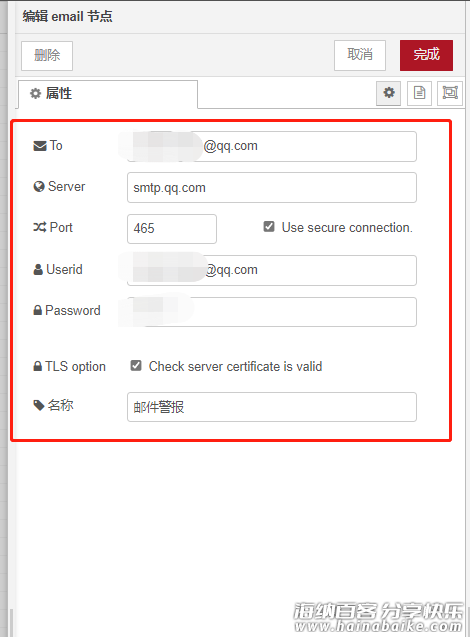

需要开启邮箱（接收/发送）的IMAP，获取授权码：
To：设置接收邮件的邮箱地址
Useried：设置发送邮件的邮箱地址
Password：填写发送邮件的邮箱对应授权码
名称：设置控件名称

条件判断设置（2种方法）

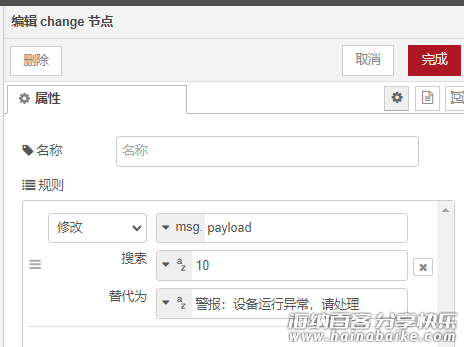

change控件

function控件

if(msg.payload == 10){
    msg.payload = "警报：设备运行异常，请处理"
}
return msg;

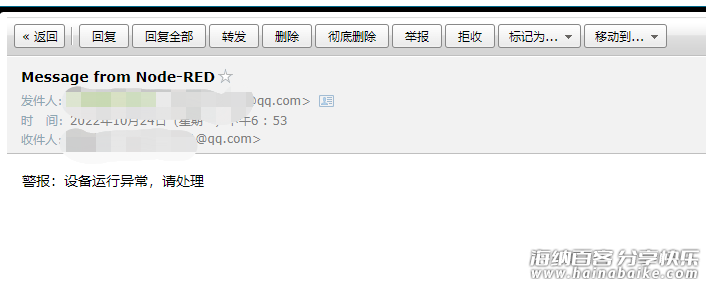

（5）效果

3、系统时间设置

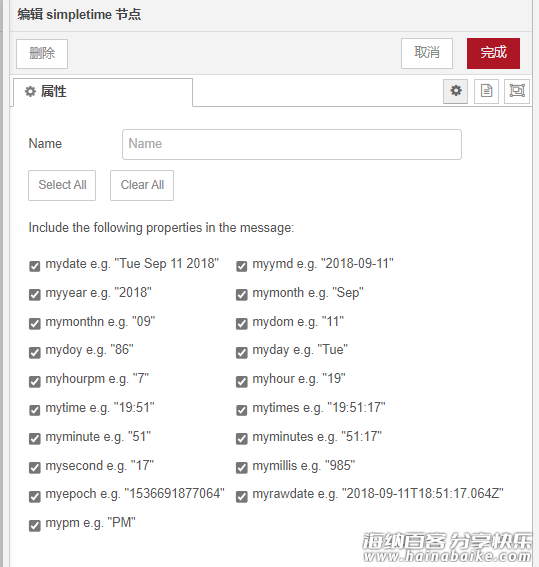

（1）simpletime控件设置

（2）function函数控件设置

var payload=msg;
var dateStr=payload.mydate;
var tempstr=dateStr.split(" ");//用空格拆分字符串
var strobj=Object.assign({},tempstr);
var hzweekday,hzmonth;
var weekday=strobj[0];
var month=strobj[1];
var day=strobj[2];
var year=strobj[3];

switch(weekday){
    case "Mon":
        hzweekday="星期一";
        break;
    case "Tue":
        hzweekday="星期二";
        break;
    case "Wed":
        hzweekday="星期三";
        break;
    case "Thu":
        hzweekday="星期四";
        break;
    case "Fri":
        hzweekday="星期五";
        break;
    case "Sat":
        hzweekday="星期六";
        break;
    case "Sun":
        hzweekday="星期日";
        break;
    default:
        break;
}
switch(month){
    case "Jan":
        hzmonth="1月";
        break;
    case "Feb":
        hzmonth="2月";
        break;
    case "Mar":
        hzmonth="3月";
        break;
    case "Apr":
        hzmonth="4月";
        break;
    case "May":
        hzmonth="5月";
        break;
    case "Jun":
        hzmonth="6月";
        break;
    case "Jul":
        hzmonth="7月";
        break;
     case "Aug":
        hzmonth="8月";
        break;
     case "Sept":
        hzmonth="9月";
        break;
     case "Sep":
        hzmonth="9月";
        break;
     case "Oct":
        hzmonth="10月";
        break;
     case "Nov":
        hzmonth="11月";
        break;
     case "Dec":
        hzmonth="12月";
        break;
    default:
        break;
}
msg.payload=year+"年"+hzmonth+day+hzweekday+payload.mytimes;
return msg;

（3）效果

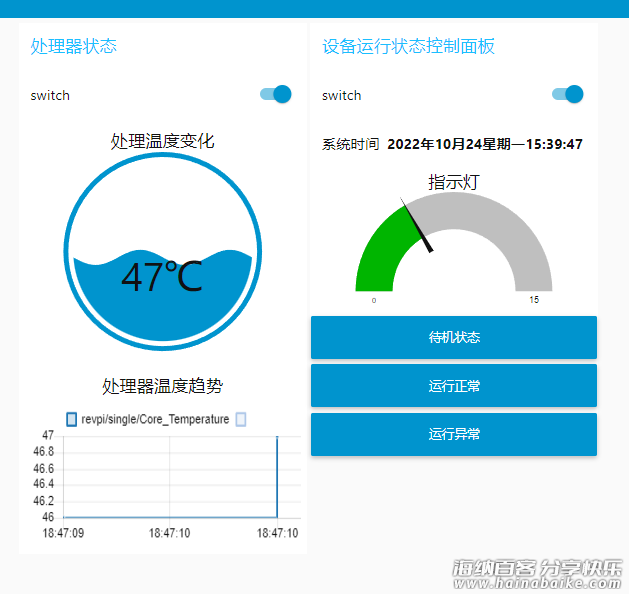

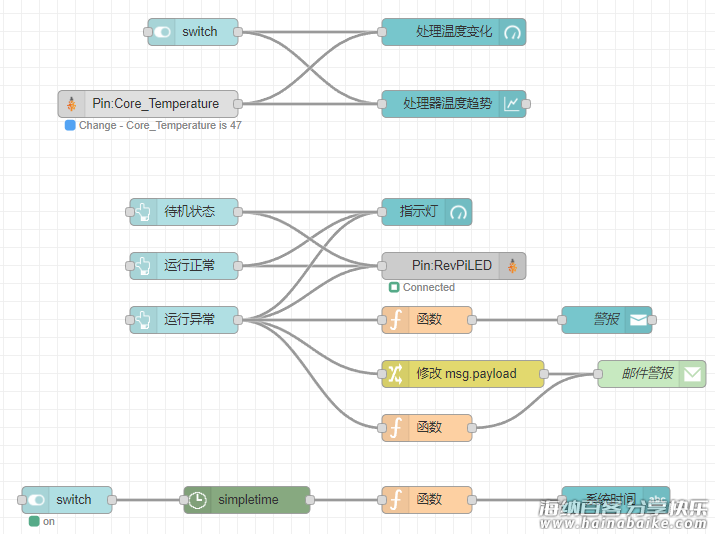

4、最终效果

四、状态监测平台

该平台实现的主要功能如下：
（1）显示系统时间；
（2）实时展示虹科工业树莓派处理器的温度值以及温度变化；
（3）“待机状态”、“运行正常”、“运行异常”三个按钮仿真虹科工业树莓派在运行过程中的三个状态。按下“运行正常”按钮，仪表盘展示绿色，并且虹科工业树莓派A1、A2指示灯亮绿灯；按下“待机状态”按钮，仪表盘展示绿色，并且虹科工业树莓派A1、A2指示灯亮橙灯；按下“运行异常”按钮，仪表盘展示红色，并且虹科工业树莓派A1、A2指示灯亮红灯；
（4）消息通知，按下“运行异常”按钮，出现弹窗提醒操作员，并发送邮件提醒相关负责人。

五、总结

在整个状态监测平台搭建过程中，除了在函数控件中应用少量且简单的代码实现对数据解析转化之外，其余部分都是通过控件简单地配置、连线形成数据流，达到需求。
在Node-RED中包含有上千个节点，每个节点中包含控件，不同的控件搭配可以产生不同效果。接下来，虹科会持续分享关于虹科工业树莓派结合Node-RED的深入应用，敬请关注。
