ED-CM4NANO：基于树莓派 CM4 的工业计算机

吃瓜阿阳 2022-11-07 11:20:08

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

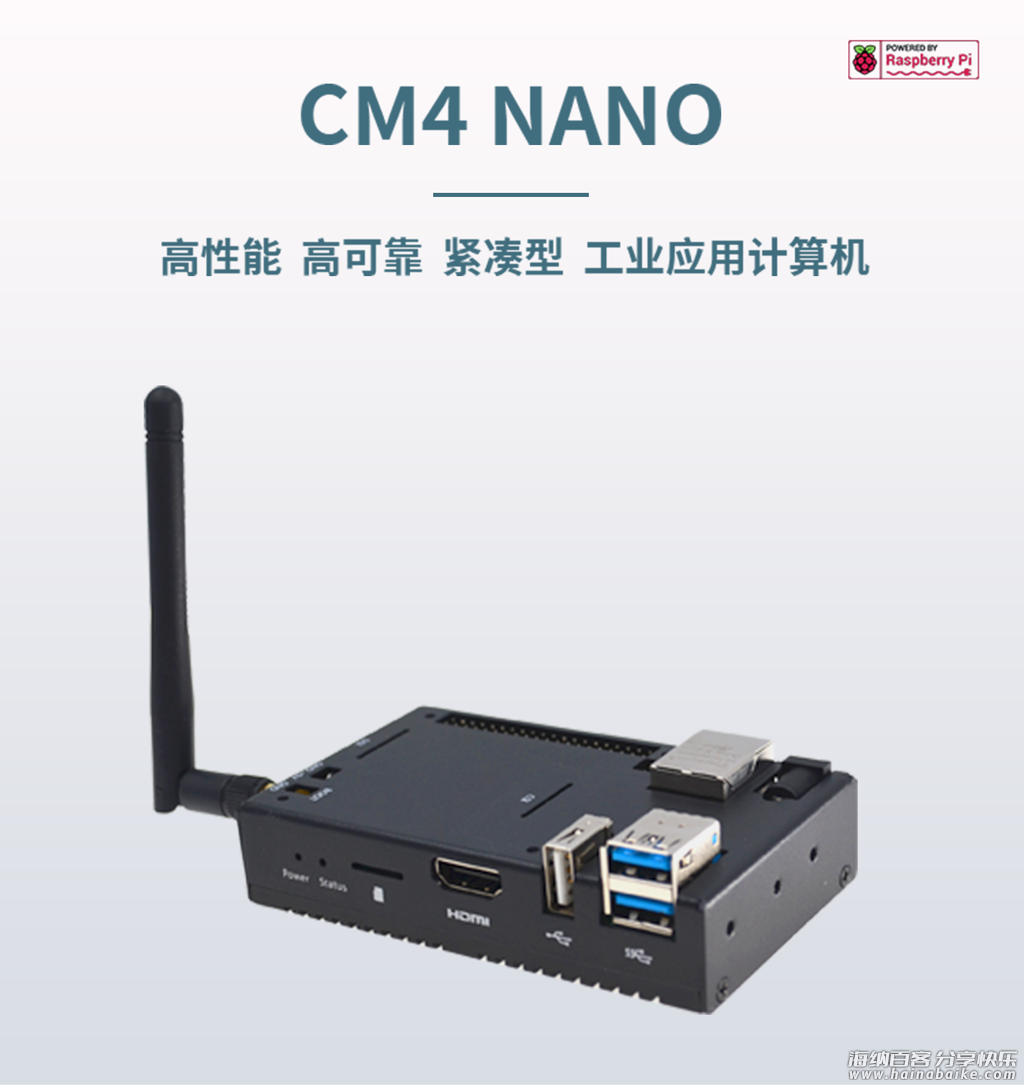

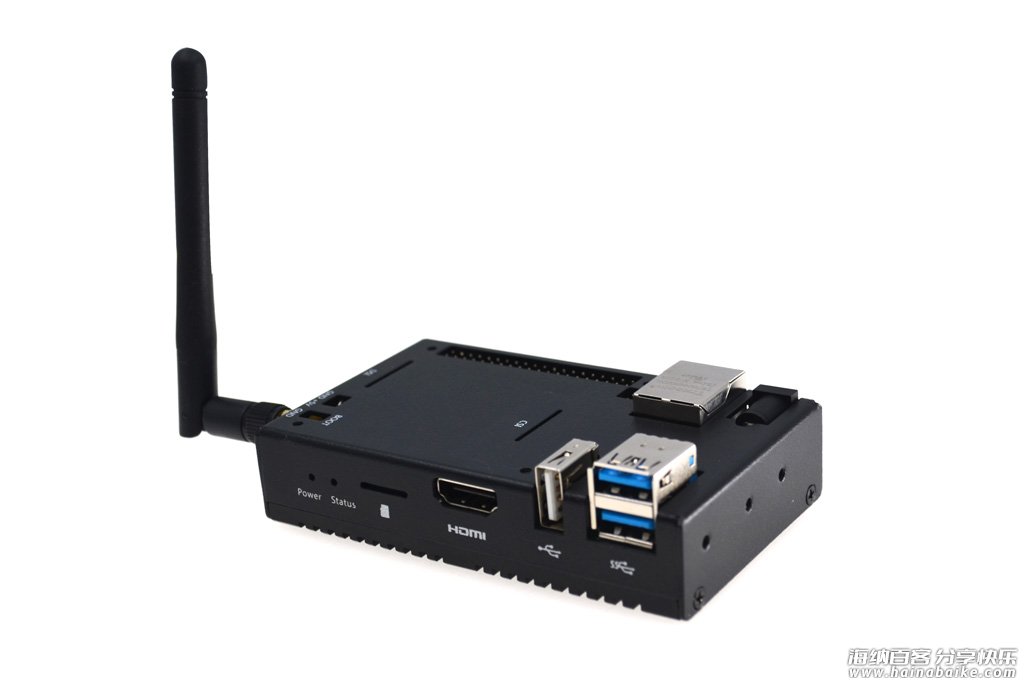

CM4 NANO 是 EDATEC 为工业应用设计的一款嵌入式计算机，提供与标准树莓派4 相同的功能。其设计兼顾了高性能和低成本的存储方案，能同时支持 eMMC 和 microSD 卡存储。更宽的工作温度、更好的无线性能也使其比标准的树莓派4 更适合用于工业领域。

ED-CM4NANO 充分利用 CM4 的结构灵活性，解决 CPU、无线模块、PMU 的散热问题。 BT 天线提高了无线通信的可靠性，提供了灵活的扩展能力。

系统可根据不同应用配置 1GB/2GB/4GB/8GB RAM 和 8GB/16GB/32GB eMMC，2.4/5.8G双频WiFi和蓝牙（可选），支持外接天线。

对于需要大数据存储容量的应用场景，用户可以使用 eMMC 安装操作系统并存储应用数据，同时用户可以使用 SD 卡存储大用户数据，相比内置 eMMC 内存， SD 卡可以提供更大的容量，其成本更有效。

ED-CM4NANO 提供报警蜂鸣器，电池供电的实时时钟，支持具有POE功能的千兆网口，兼容官方Raspberry Pi PoE HAT。

ED-CM4NANO 的 CSI 和 DSI 接口完全兼容 Raspberry Pi4 Model B。CSI 支持 Raspberry Pi 官方 8M 和 12M Pixel HQ 摄像头，DSI 接口支持 Raspberry Pi 官方7寸触摸屏。标准 HDMI 接口可输出 4K 高清视频。

ED-CM4NANO 提供 2 路 USB3.0 和 1 路 USB2.0 接口，USB2.0 接口可用于更新系统镜像。

ED-CM4NANO 提供非常强大的扩展能力，支持标准的 Raspberry Pi 40 针扩展接口，用户可以通过板载 USB3.0 Type C 接口机械轻松扩展高速设备。

系统支持 +12V~18VDC 电源输入，40PIN 插座提供 5V@2A 和 3.3V@1.5A 输出电源，支持大功率扩展模块。

ED-CM4NANO PCB 的尺寸为 95*58mm，比树莓派4B 略大。出色的散热性能让整个系统能在高温环境下可靠工作。根据我们在实验室的实际测试，ED-CM4NANO 可以在 -25~60°C 的环境温度下可靠工作。

ED-CM4NANO 机箱底部预留了四个M2.5螺丝孔，方便用户将 ED-CM4NANO 安装在其他设备上。 ED-CM4NANO 还支持 DIN 导轨安装。

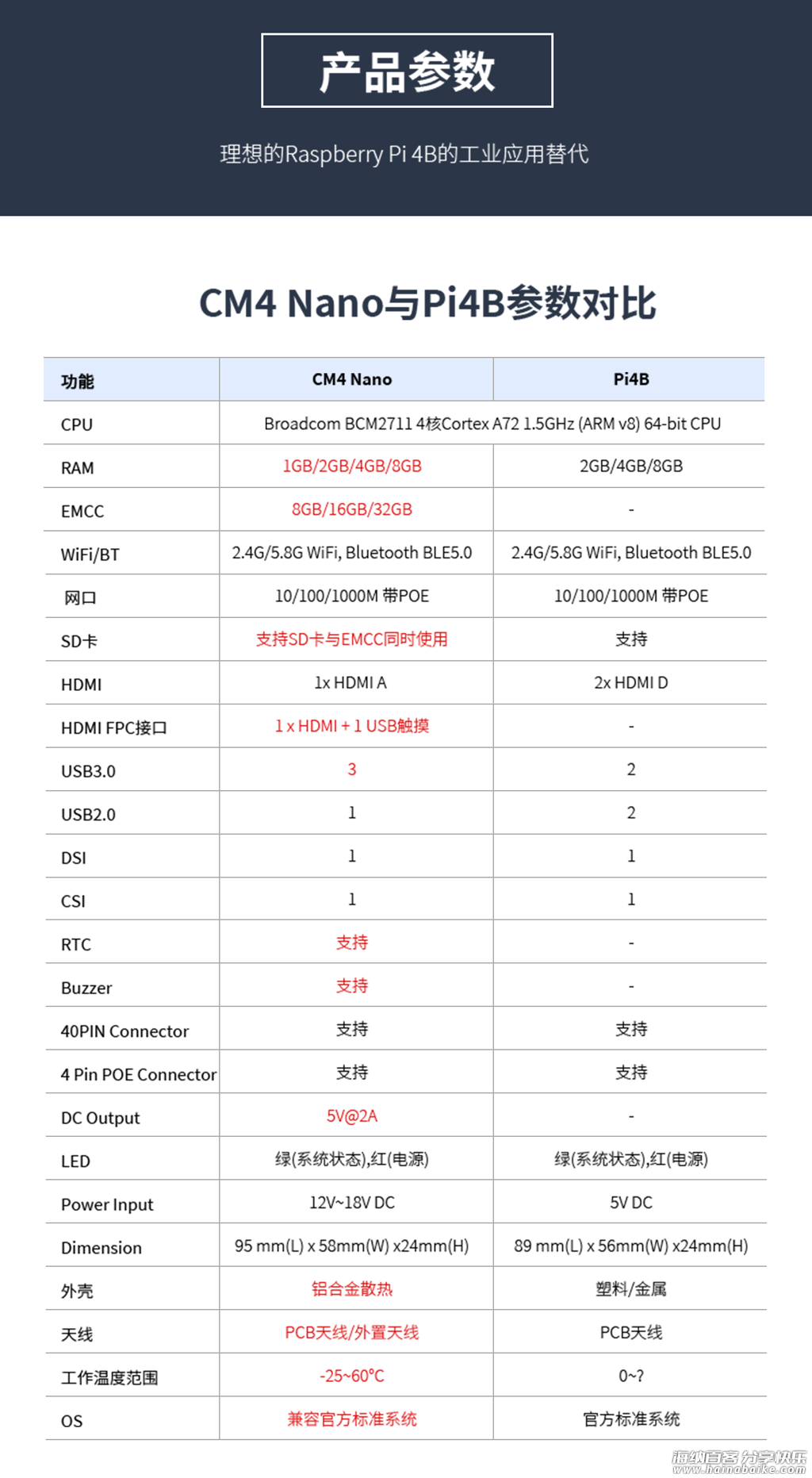

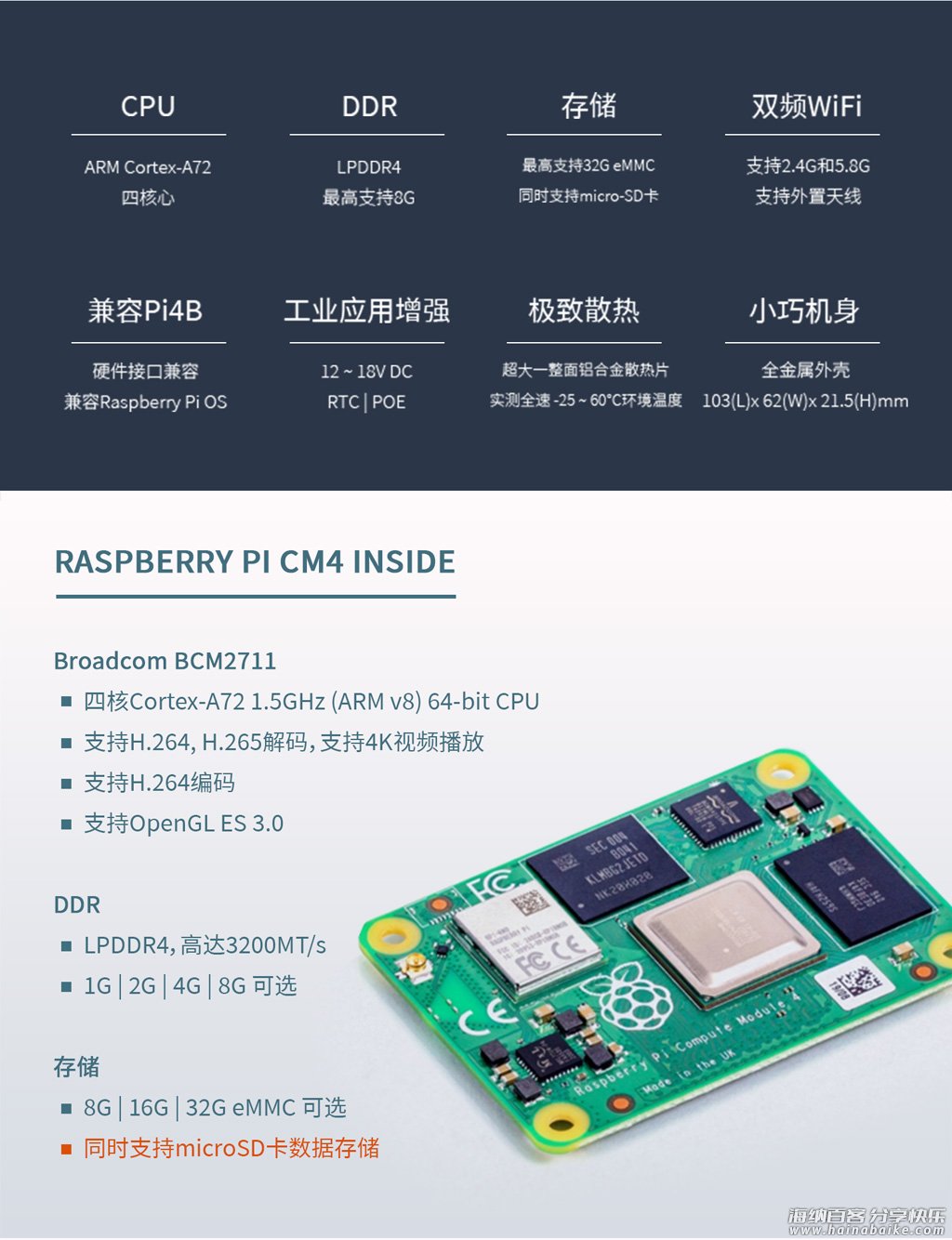

特性

处理能力

Broadcom BCM2711 4 核 Cortex A72 1.5GHz (ARM v8) 64 位 CPU
支持 H.265（HEVC）（最高 4Kp60 解码），H.264（最高 1080p60 解码，1080p30 编码）
OpenGL ES 3.0 图形支持
内存 1GB/2GB/4GB/8GB LPDDR4-3200 SDRAM 可选
8GB/16GB/32GB eMMC 可选

摄像头和显示器

1 个 CSI 接口，支持树莓派官方 5M & 8M 像素摄像头模组
1 个 HDMI 接口
1 个 DSI 接口，支持树莓派官方显示

有线接口

10/100M/1000 以太网，支持 PoE 供电（需要官方 PoE HAT）
2 个 USB3.0（外置）
1 个 USB3.0（内置）
1 个 USB2.0

无线通信

2.4G/5.8G WiFi 兼容 IEEE 802.11 b/g/n/ac 标准
蓝牙 5.0 BLE
WiFi/BLE 外置天线和 PCB 天线可选

存储

microSD 卡座（用于扩展用户数据存储）

可扩展接口

Raspberry Pi 标准 40 针连接器
Raspberry Pi 标准 4 针 POE 连接器

其他

带备用电池的 RTC
红色 LED 电源指示灯
绿色 LED 状态指示
系统重置按钮
蜂鸣器

电源

12~18V DC 电压范围输入
5.5/2.5mm DC Jack 或 Phoenix 端子连接器可选

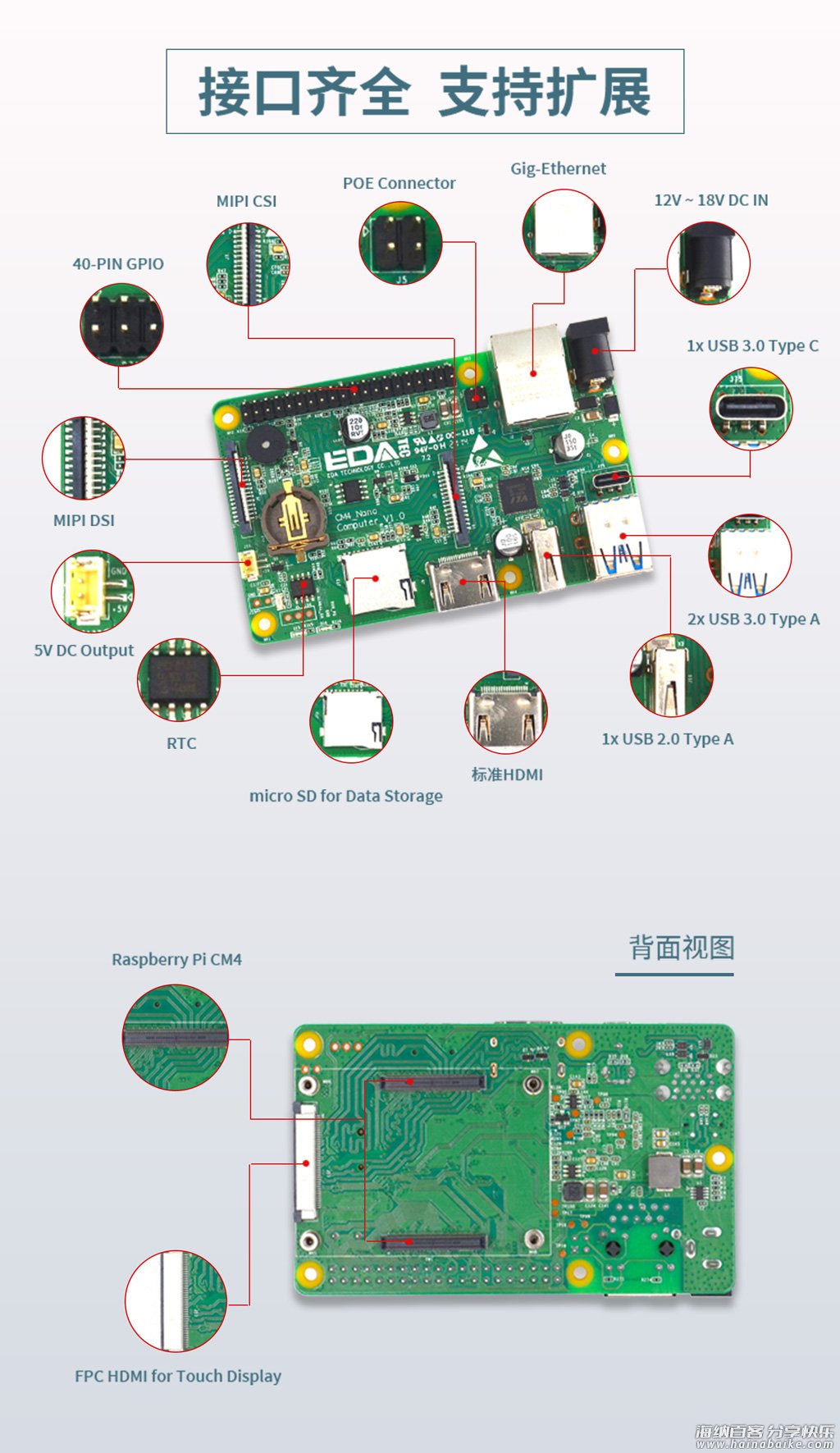

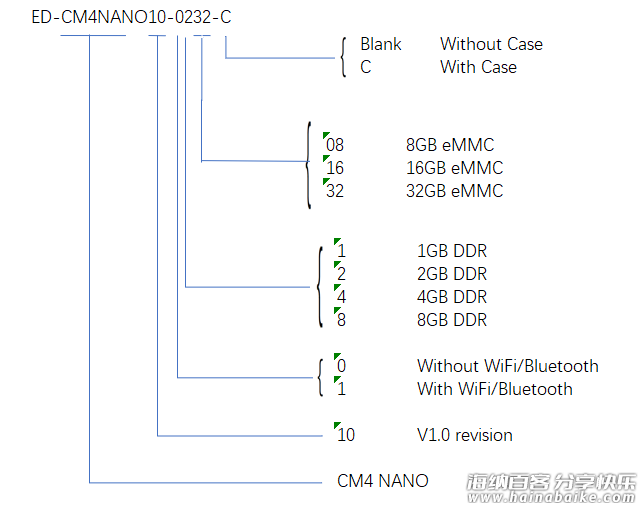

产品型号的命名规则如图。

FAQ

Q: 我可以从 CM4 NANO 的 SD 卡启动系统吗？
A: 不能。CM4 NANO 是为工业应用而设计的，为了保证系统的可靠性，CM4 NANO 必须使用带有 eMMC 内存的 CM4。系统只能从 eMMC 启动，SD 卡用于数据存储。

Q：CM4 NANO 上 40PIN 引脚有没有被占用？
A：CM4 NANO 的以下功能占用了 40PIN 引脚：
蜂鸣器占用 GPIO6，如果不需要，可以去掉电阻 R39，将 GPIO6 与蜂鸣器电路断开。
SD 卡模块占用 GPIO22、23、24、25、26、27。如果您不需要使用它，请不要插入 SD 卡。
