树莓派DIY真人CS装备：红外线激光枪

吃瓜阿阳 2022-11-07 11:28:16

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

MAKER:terrang／译：趣无尽 Cherry（转载请注明出处）
宅太久人都要废了，拉上小伙伴、小朋友来玩一把真人 CS 游戏吧！
什么？没有装备？好吧，下面来一份自制红外线激光枪和红外背心的教程，并且提供一套基于 Python 开发的基础游戏框架。DIY 好了现场就能玩上一把过过瘾！

首先简单说明一下原理，游戏需要有一台电脑作为服务器，用来同步每个玩家（手上的红外线激光枪）的数据。红外线枪发射的红外线能触发被命中的背心上的红外线接收装置，记录游戏中的命中数据。

而玩家所用的红外线激光枪也就是客户端，是基于树莓派 Zero 来实现的，上面还装配了一块 LCD 显示屏来显示游戏进程。枪与服务器通过 WIFI 同步数据，下面的例程中我们采用 3 套红外线激光枪来说明。

材料清单

电脑 × 1
树莓派 Zero W × 3
microSD 卡 × 3
红外 LED × 3
红外线接收器 × 6
红色 LED × 3
蓝色 LED × 3
绿色 LED × 3
无源蜂鸣器 × 3
按钮 × 6
带 I2C 转接口的 LCD 屏幕 1602 × 3
便携式电池组 × 3
micro 转 USB 电线 × 3
PN2222 三极管 × 3
100 欧电阻 × 3
1k 欧电阻 × 9
背心 × 3
带状电线 × 3
3D 打印激光枪外壳 × 1

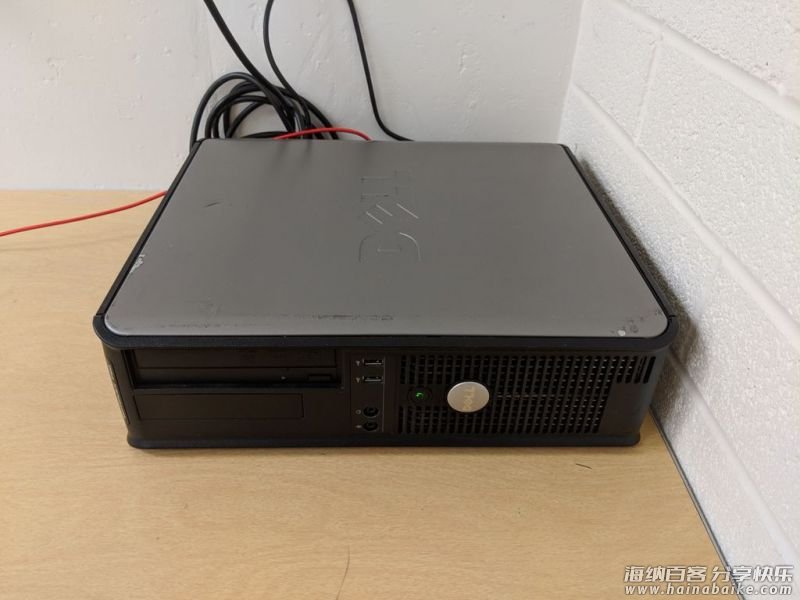

部署服务器

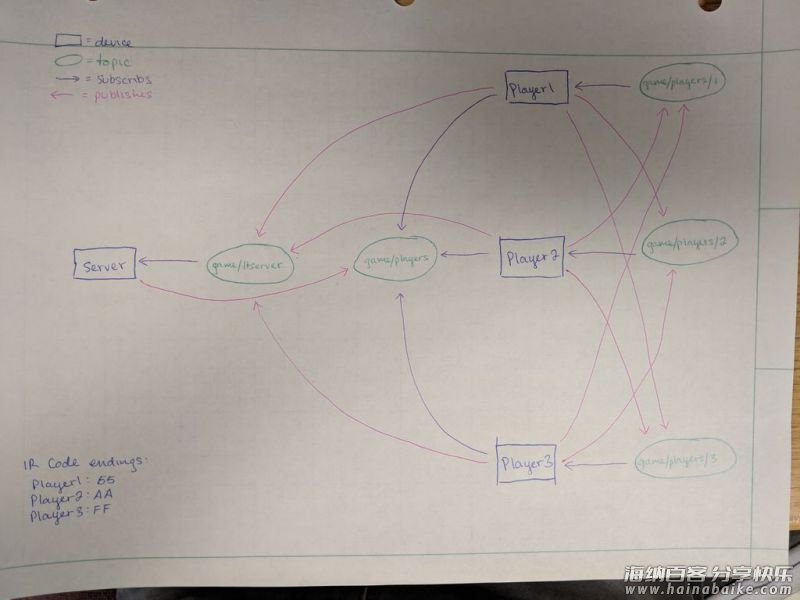

为电脑（也就是用于这个游戏的服务器）安装 Mosquitto MQTT Broker Service。Mosquitto 将为游戏中每个客户端设备提供通信框架，通俗来讲就是向每个连接到服务器的树莓派发送数据。在服务器的终端中，运行以下命令进行安装。

sudo apt-get update
sudo apt-get upgrade
sudo apt-get install mosquitto -y
sudo apt-get install python3-pip -y
sudo pip3 install paho-mqtt

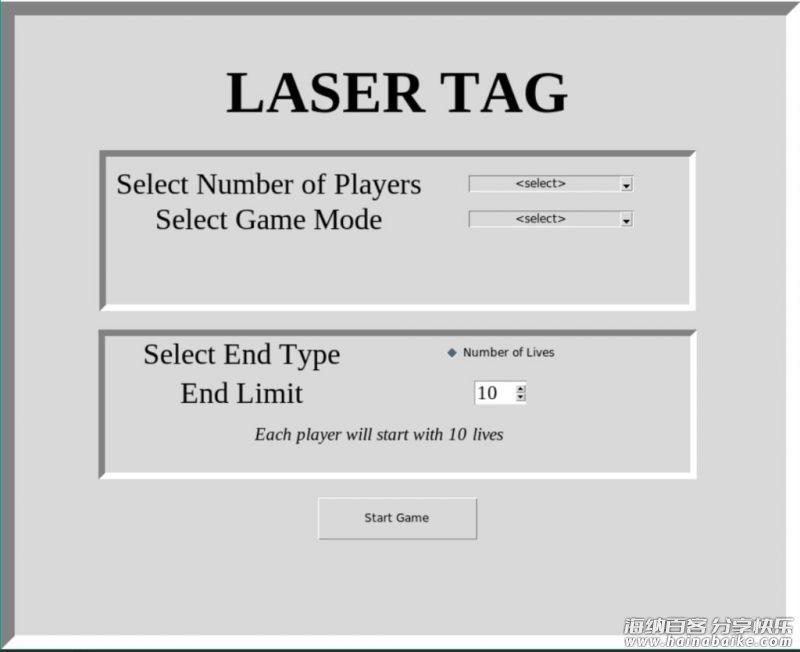

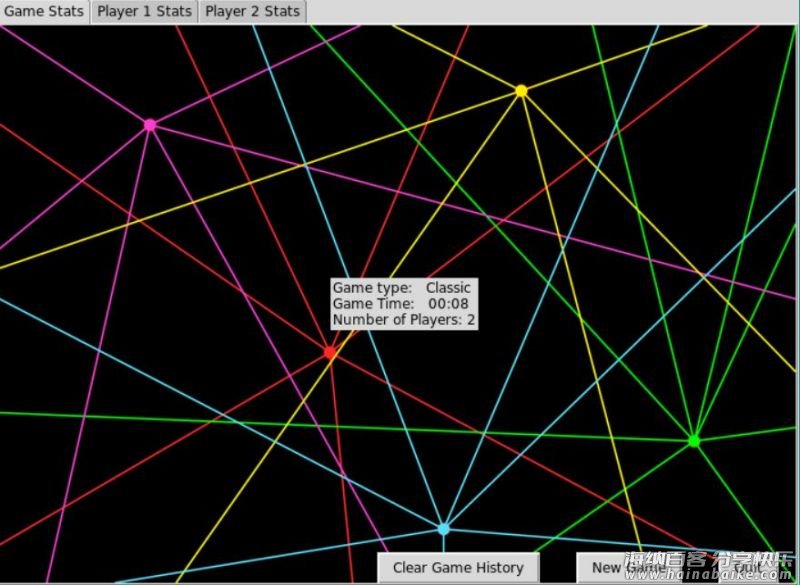

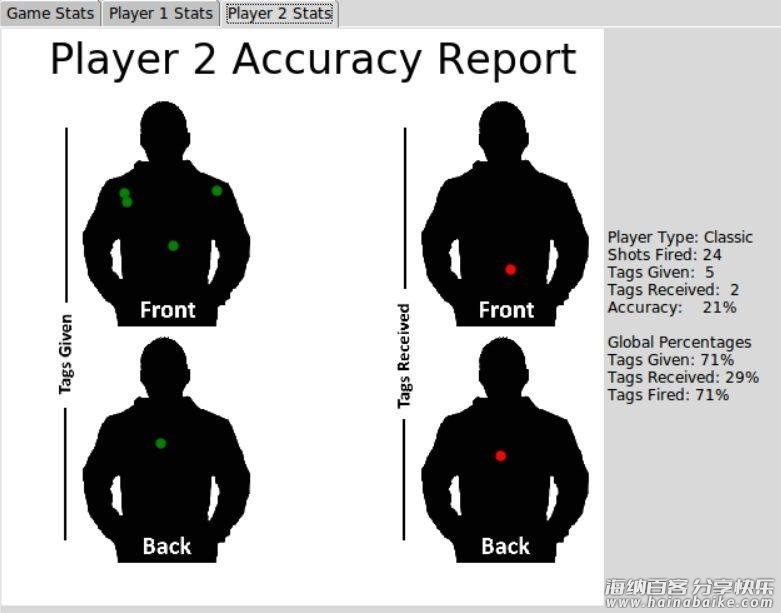

服务器的某些 GUI 是用 Pygubu 的 GUI 设计器创建的。运行以下命令进行安装：

pip3 install pygubu

安装树莓派

游戏枪里面的树莓派都需要做下面的处理。

1、安装操作系统
安装最新版的 Raspbian。建议使用 Lite 版本，安装方法参考
https://shumeipai.nxez.com/2013/09/07/raspberry-pi-under-windows-system-installation-to-sd-card.html
2、安装MQTT
安装 MQTT 的 broker service。将在 Mosquitto 中使用。在终端中，运行以下命令。

sudo apt-get update
sudo apt-get upgrade
sudo apt-get install mosquitto -y
sudo apt-get install python3-pip -y
sudo pip3 install paho-mqtt

3、安装 I2C 工具
运行以下命令，为 LCD 屏幕安装库。

sudo apt-get install -y python3-smbus i2c-tools
sudo apt-get install rpi.gpio -y

I2C 地址可能需要在 lcddriver.py 文件中更改。输入以下命令可以找到该地址。

i2cdetect -y 1

4、安装和配置 LIRC
第一步：创建一个新目录，并将附件下载到该目录中。
大多数浏览器不能下载没有扩展名的文件。因此上传了两个带有临时扩展名的文件，“ lircrc.deleteExtension”和“ modules.deleteExtension”。下载文件后请将其重命名为“ lircrc”和“ modules”。

第二步：安装并配置 Linux 红外远程控制（LIRC）软件包的依赖项。
更多有关设置 LIRC 的教程，请参考：
http://alexba.in/blog/2013/01/06/setting-up-lirc-on-the-raspberrypi/
或参考：
https://shumeipai.nxez.com/2016/12/04/configuring-lirc-for-hifibox-dac-volumio.html

用下面的命令安装该库。

sudo apt-get install python3-lirc -y

在新创建的目录中，执行以下命令以将配置文件移动到正确的位置。

sudo mv lircd.conf hardware.conf lircrc lirc_options.conf /etc/lirc/
sudo mv modules /etc/

运行以下命令重新启动 lircd 服务：

sudo /etc/init.d/lircd restart

编辑 /boot/config.txt 文件并添加以下行。

dtoverlay=lirc-rpi,gpio_in_pin=18,gpio_out_pin=25

重新启动树莓派，确保修改的命令正常运行。

sudo reboot

5、启用 I2C 并为每个游戏玩家配置账号。
运行以下命令，启用 I2C 接口。

sudo raspi-config

并在“界面选项”中启用 I2C。

6、配置玩家账号和 LTSERVER。

游戏目录包含四个文件。
i2c_lib.py、lcddriver.py、ltsounds.py、player.py。
文件信息请在项目文件库中下载。
https://make.quwj.com/project/153

最后，为每个树莓派分配一个 CLIENT 账号并添加服务器的位置。通过修改每个树莓派上的“player.py”代码文件来配置。为它们标记不同的玩家账号，CLIENT 账号是在 player.py 的第三行上分配的。将第一个树莓派标记为CLIENT “1”，将第二个树莓派标记为 CLIENT “2”，将第三个树莓派标记为 CLIENT “3”。
LTSERVER 行应更改为服务器的 IP 地址。在计算机服务器终端中输入’ifconfig | grep “inet addr” ‘。

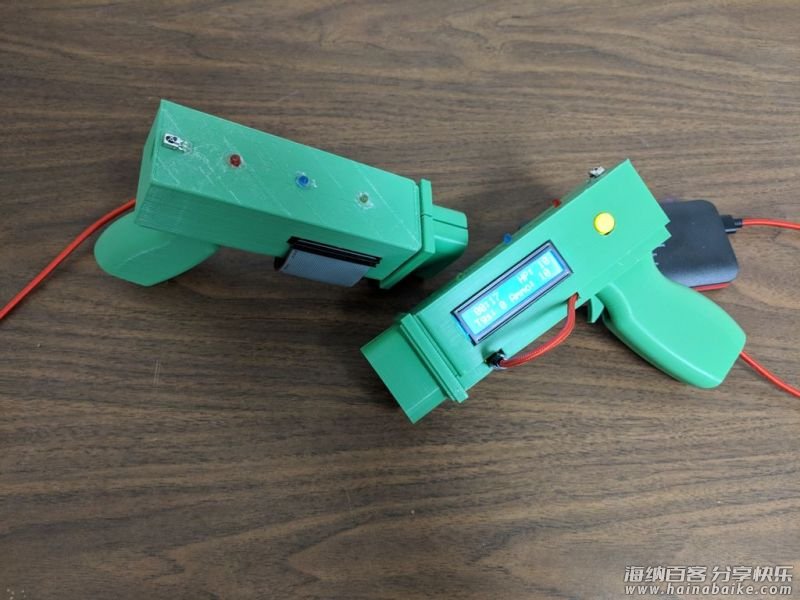

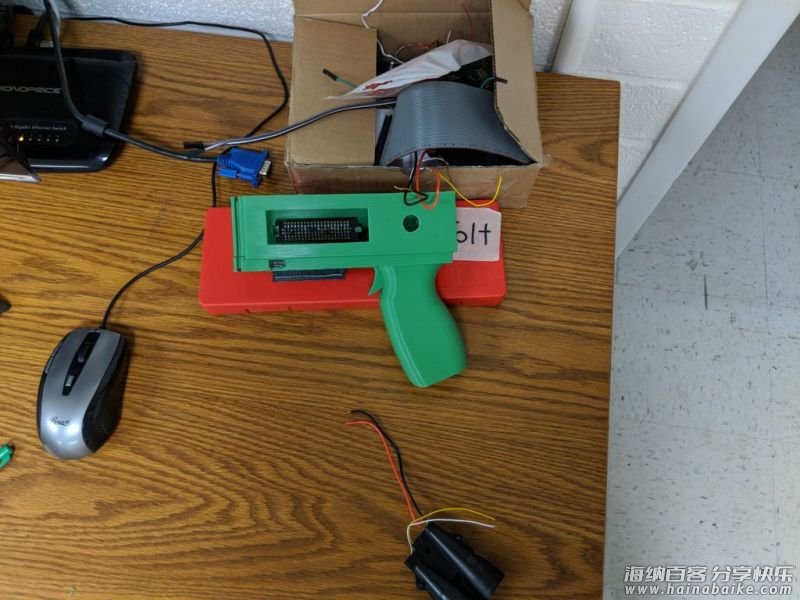

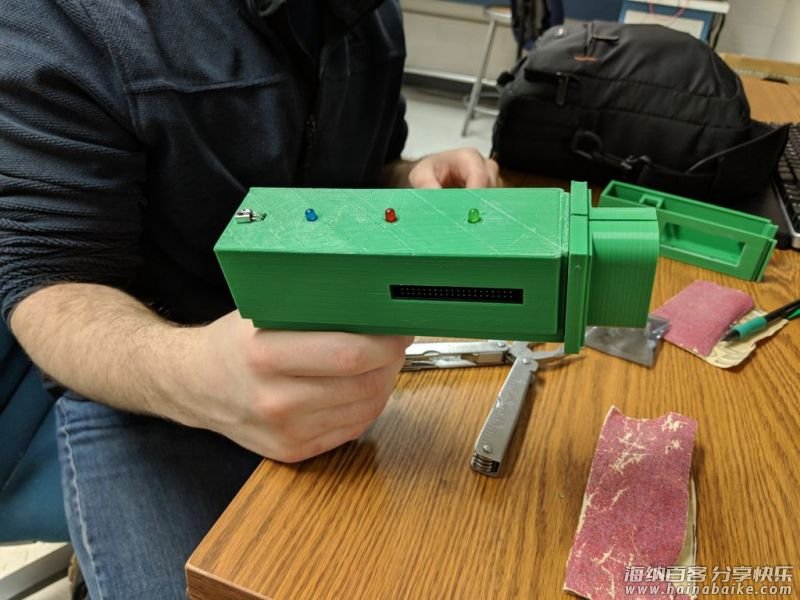

组装枪体

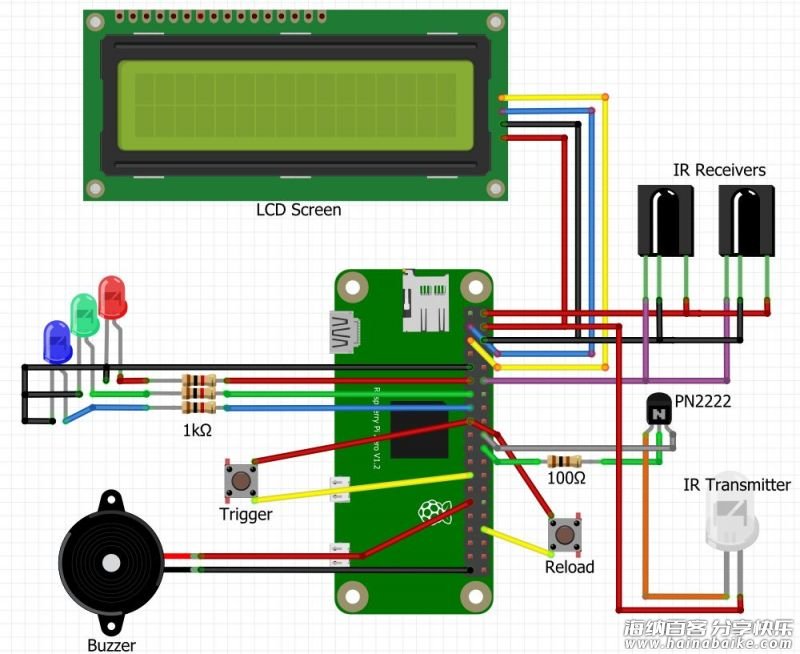

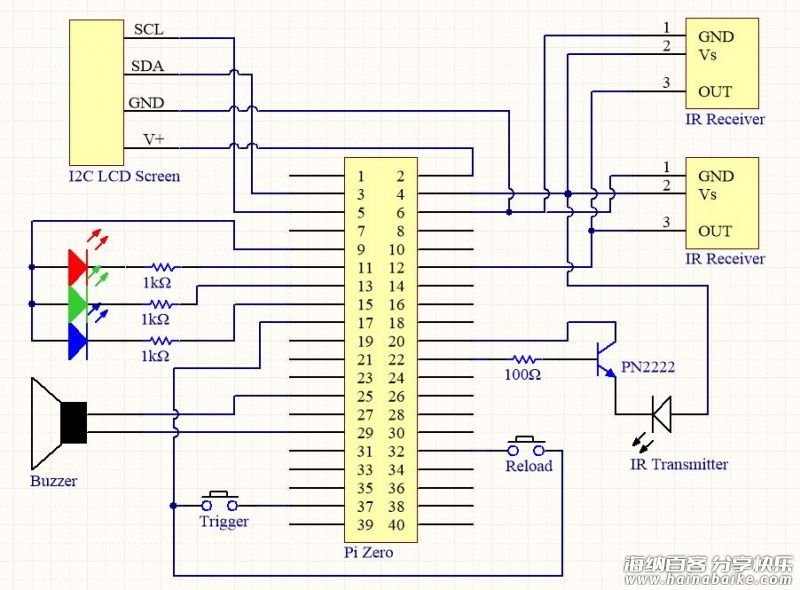

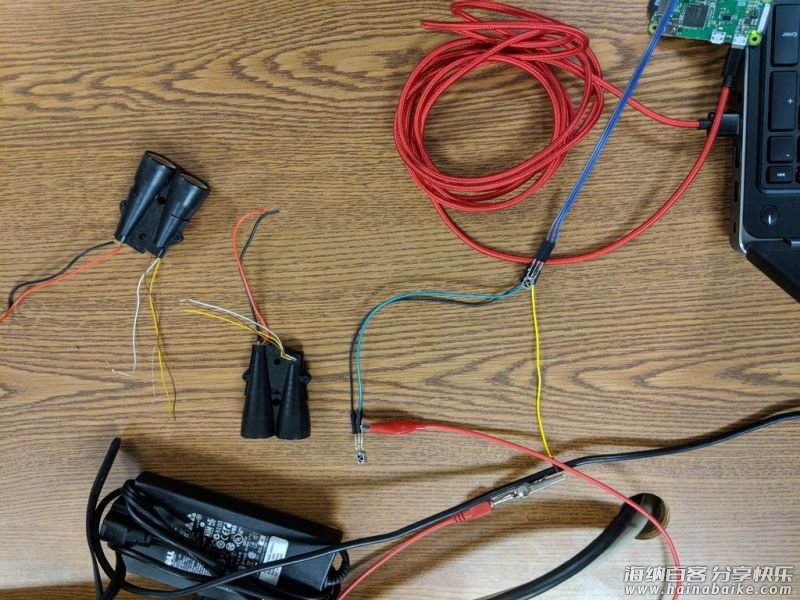

按原理图接线。
每个设备连接到树莓派 Zero上的 GPIO 引脚如下：
蜂鸣器 Buzzer：GPIO5
扳机 Trigger：GPIO26
填充子弹 Reload：GPIO12
红外发射器 IR Transmitter:：GPIO25
红外接收器 IR Receivers：GPIO18
红色 LED：GPIO17
绿色 LED：GPIO27
蓝色 LED：GPIO22
I2C_SDA：GPIO2
I2C_SCL：GPIO3
