基于 Raspberry Pi CM 的物联网网关方案

吃瓜阿阳 2022-11-07 11:29:01

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

Raspberry Pi CM（树莓派计算模块）已经发布了三代，基于计算机模块的应用方案也越来越多。下面介绍一款用于工业领域的物联网网关——ED-IOTGATEWAY1.0，分享给有物联网网关使用需求的朋友。

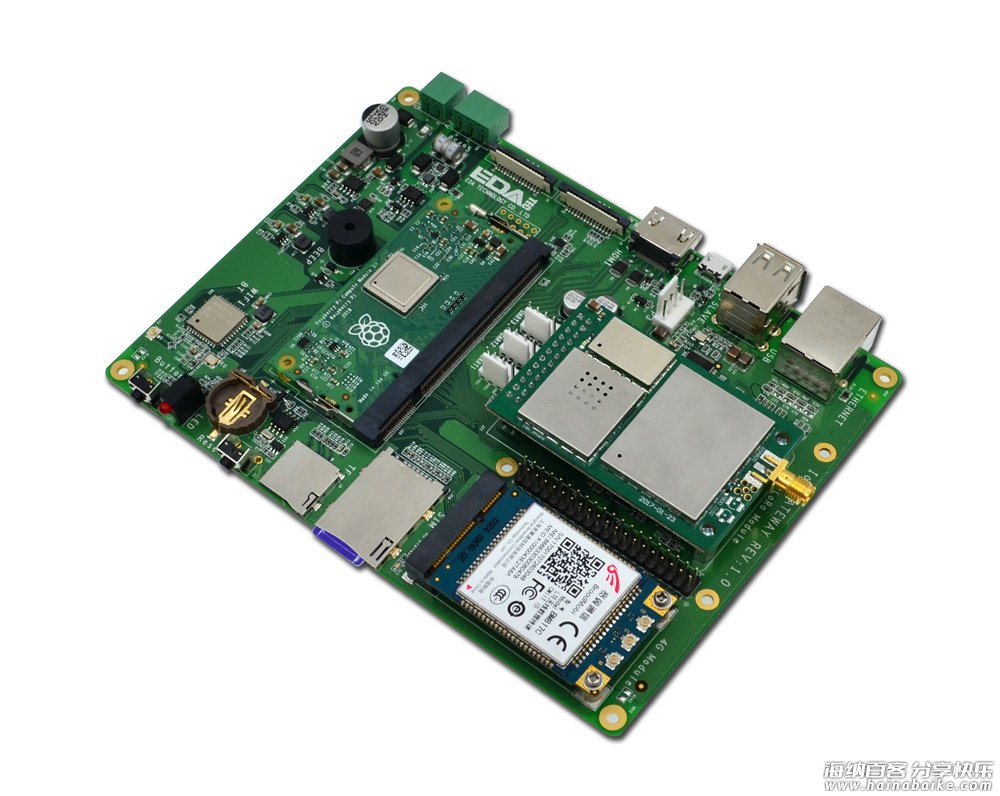

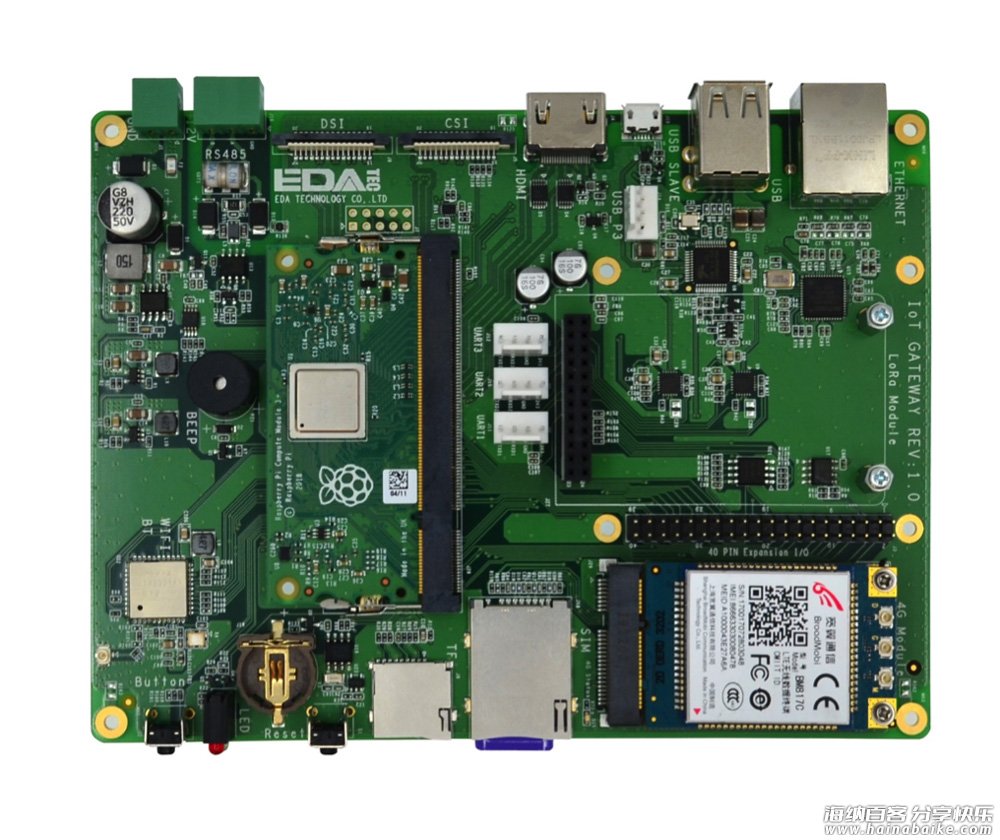

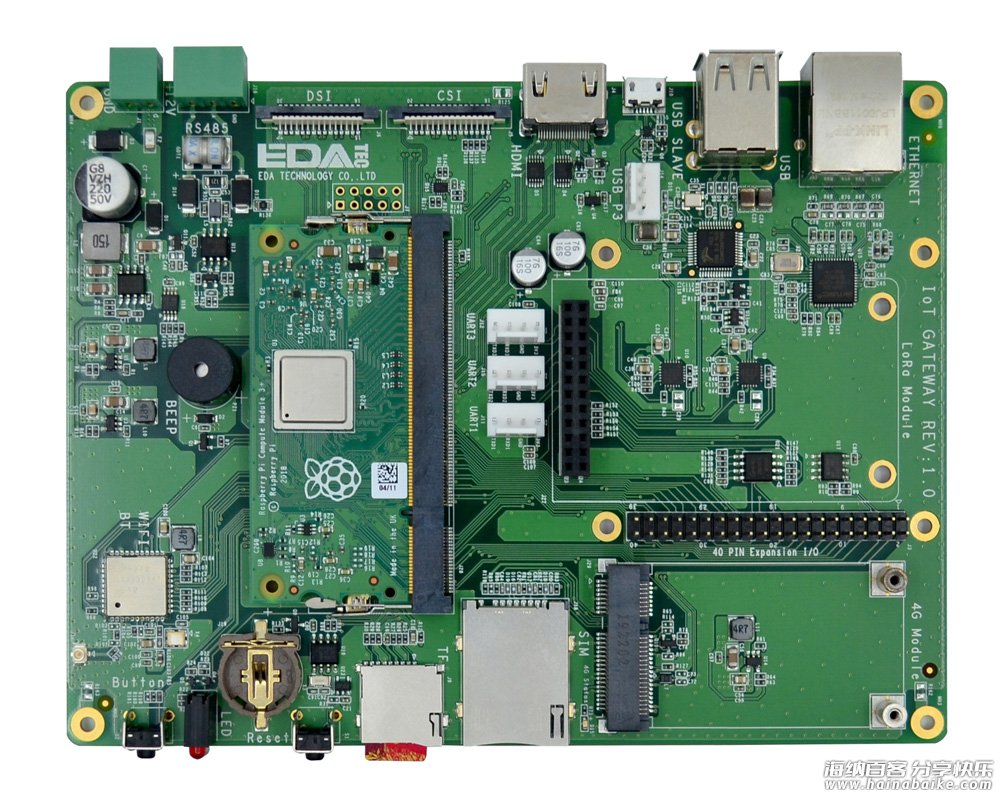

它基于Raspberry Pi Compute Module设计，支持CM3+/CM3/CM1全系列产品。提供了丰富的无线通讯接口包括WiFi、蓝牙、4G/LTE（可选）和LoRa(可选)。同时支持各种通讯接口如10/100M 以太网、USB2.0、UART以及RS485接口，板载 2Kb EEPROM 和 32Mb 串行 Flash 用于存储系统配置参数和用户数据。

该系统可以通过WiFi、蓝牙和LoRa组网，管理节点并通过10/100M以太网或4G/LTE无线模组连接云服务器。

CSI接口支持高分辨率的摄像头，DSI接口支持MIPI接口的液晶显示器，利用Raspberry Pi Compute Module强大的视频编解码能力支持各种视频应用。

板载RTC、温度传感器和低压检测电路能让处理器实时监控系统工作的环境和状态，在高温或电源跌落前容许系统提前存储重要的用户数据和现场数据，保证系统可靠地工作。

用户也可以通过 Raspberry Pi 标准的40针连接器，Mini PCI-e连接器和24针连接器扩展各种功能，利用本系统强大的计算能力和通讯能力满足各种物联网的应用场景。

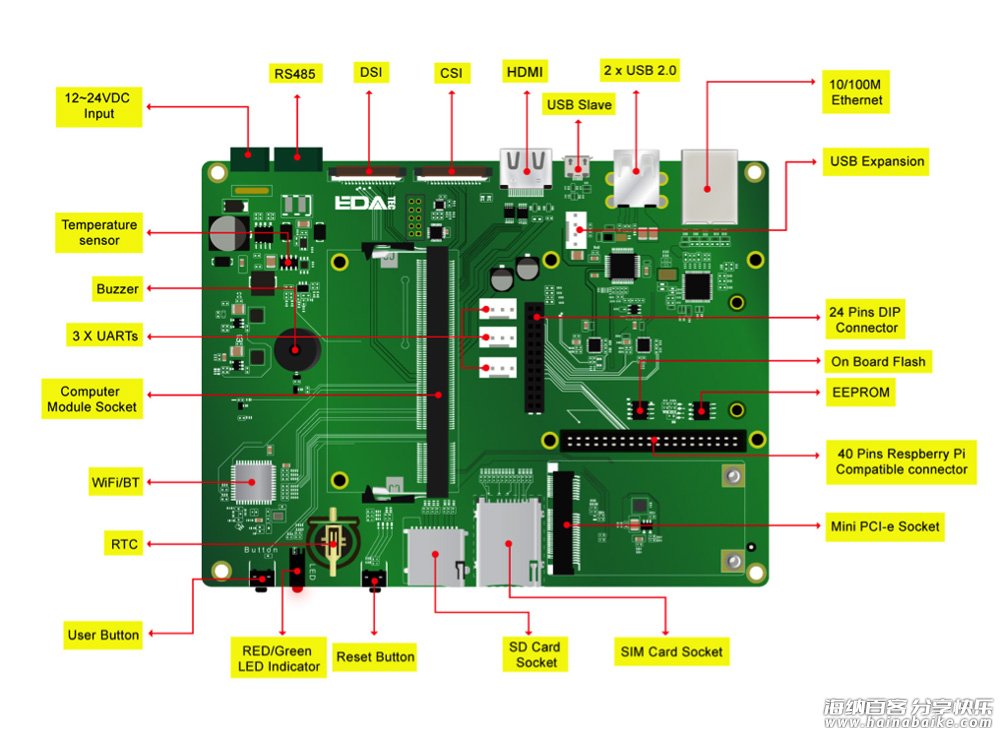

主要功能

支持的Raspberry Pi CM系列产品列表
Raspberry Pi Compute Module 1
Raspberry Pi Compute Module 3
Raspberry Pi Compute Module 3 Lite
Raspberry Pi Compute Module 3+ 8 GB / 16 GB / 32 GB eMMC flash
Raspberry Pi Compute Module 3+ Lite

摄像头和显示:
1 x CSI接口，支持Raspberry Pi官方5M & 8M像素摄像头模组
1 x HDMI接口
1 x DSI 接口，支持Raspberry Pi官方显示屏

有线接口:
1 x 10/100M以太网
2 x USB2.0
1 x USB Slave（系统编程）
3 x UARTs(TTL电平)
1 x RS485，带雷击保护

无线通讯:
1 x WiFi 兼容IEEE802.11b/g/n 标准
1 x Bluetooth 4.1
4G /LTE Module,通过Mini PCI-e连接器扩展(可选)
LoRa 汇聚网关模块，通过24pins DIP连接器扩展(可选)

存储:
1 x microSD 卡座
板载 2Kb EEPROM
板载 32Mb 串行Flash

系统监控:
板载RTC
板载低电压检测(LVD)
1x 高精度温度传感器

人机接口:
1 x 红 & 1 x 绿色LED指示
1 x 系统复位按钮
1 x 用户自定义按钮
1 x 蜂鸣器

可扩展接口:
1 x USB 接口-Mini PCI-e插座
1 x USB 接口- 4针DIP连接器
1 x 高速SPI – 24针DIP连接器
1 x Raspberry Pi 标准40针连接器

电源供电:
12~24V DC 宽电压范围输入，凤凰端子输入接口

尺寸:
160 mm(L) x 120 mm(W) x 20mm(H)

软件环境:
Raspberry Pi Raspbian OS
