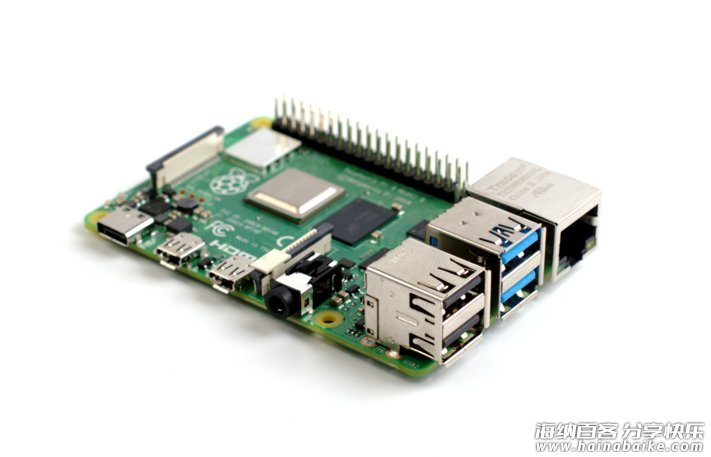

作为一个硬件爱好者、嵌入式系统工程师、技术宅，树莓派肯定是要玩一玩的，但是用的时间长了总会发现它有一些不完美的地方，比如：没有电源键！

常用的关机方法有两种（外接屏幕和键盘的就不说了）：
1、远程登录然后敲命令（这是最合适的关机方法，但是太麻烦，如果没有电脑在身边就没法关机了）
2、拔电源（简单粗暴，但很容易导致文件损坏）

所以为了愉快的使用树莓派，最好还是给它添加一个像电脑一样的电源键，百度了一大圈发现国内（没错，我就是针对国内，来来回回就那么几篇文章，还反反复复互相抄）只有一种添加电源键的方法，那就是写个python脚本、或者其他脚本、或者编译一个程序，反正原理都是一样的，让这个脚本（或程序）开机启动，程序中一直检测设置为电源键的GPIO，如果被触发则关机。这个方法虽然能解决问题，但真的low爆了！！！而且只能关机，不能开机。

在这里跟大家分享一个非常优雅，能关机也能开机的方法：
打开并仔细阅读 /boot/overlays/README
好了今天的分享到此结束，谢谢大家。

其实 /boot/overlays/README 里面已经说的很详细了，为了造福广大人民群众，我就整理一下。

不少人看见英文就头疼，而且这个文件有上千行，很少有人会仔细阅读，这里我就只把电源相关的内容摘录出来（不同版本系统文件的内容略有不同）：

Name:   gpio-shutdown
Info:   Initiates a shutdown when GPIO pin changes. The given GPIO pin
        is configured as an input key that generates KEY_POWER events.
        This event is handled by systemd-logind by initiating a
        shutdown. Systemd versions older than 225 need an udev rule
        enable listening to the input device:

                ACTION!="REMOVE", SUBSYSTEM=="input", KERNEL=="event*",
                        SUBSYSTEMS=="platform", DRIVERS=="gpio-keys",
                        ATTRS{keys}=="116", TAG+="power-switch"

        This overlay only handles shutdown. After shutdown, the system
        can be powered up again by driving GPIO3 low. The default
        configuration uses GPIO3 with a pullup, so if you connect a
        button between GPIO3 and GND (pin 5 and 6 on the 40-pin header),
        you get a shutdown and power-up button.
Load:   dtoverlay=gpio-shutdown,<param>=<val>
Params: gpio_pin                GPIO pin to trigger on (default 3)

        active_low              When this is 1 (active low), a falling
                                edge generates a key down event and a
                                rising edge generates a key up event.
                                When this is 0 (active high), this is
                                reversed. The default is 1 (active low).

        gpio_pull               Desired pull-up/down state (off, down, up)
                                Default is "up".

                                Note that the default pin (GPIO3) has an
                                external pullup.

这里已经说得很明白了，只要在 /boot/config.txt 中添加相关配置就能实现关机。

比如像这样：

# 使用GPIO3（这里的GPIO指3BCM GPIO编号，也就是SCL1）作为电源键，下降沿为按下，上升沿为弹起，内部上拉
dtoverlay=gpio-shutdown

保存并重启，之后你只需要在GPIO3和GND之间接个按键就能实现关机，是不是很简单？

开始划重点！！考试要考的！！记住了！！
不需要添加任何配置，正常关机后不切断树莓派电源，将GPIO3拉到低电平就能开机！没错，这样就实现了开机键！如果不需要GPIO3做开机键，请自行阅读 /boot/overlays/README 中 gpio-poweroff 相关内容

前面提到的配置默认使用GPIO3，也就是SCL1作为电源键，占用了I2C接口，虽然可以用其他GPIO软件模拟I2C，但显然很不方便，最好如下改成其他GPIO，注意这样改了以后这个GPIO口只能做关机键使用，开机键还是GPIO3，目前我没有找到自定义其他开机键的方法。

# 使用gpio_pin=17，即GPIO_0（物理引脚PIN_11）做关机键
dtoverlay=gpio-shutdown,gpio_pin=17,active_low=1,gpio_pull=up

GPIO3与SCL1冲突，具体表现为，当启用I2C以后，GPIO3做SCL1使用，因此只能使用GPIO3开机，不能关机。所以如果想只用一个按键作为开、关机键，必须放弃硬件I2C，用其他引脚软件模拟I2C；如果一定要即有开、关机键又同时使用硬件I2C，那么就用GPIO3做开机键，另外配置一个按键做关机键。

以上内容我只在树莓派3B+（系统版本：Raspbian Buster with desktop, Image with desktop based on Debian Buster, Version:July 2019, Release date:2019-07-10, Kernel version:4.19）上做过验证，其他版本不保证可用

/boot/overlays/README 中还有很多非常有用的配置，有兴趣的同学自己去研究。

最后希望大家赶紧行动起来！！抛弃那些 low 爆的开关机按键方案吧！
