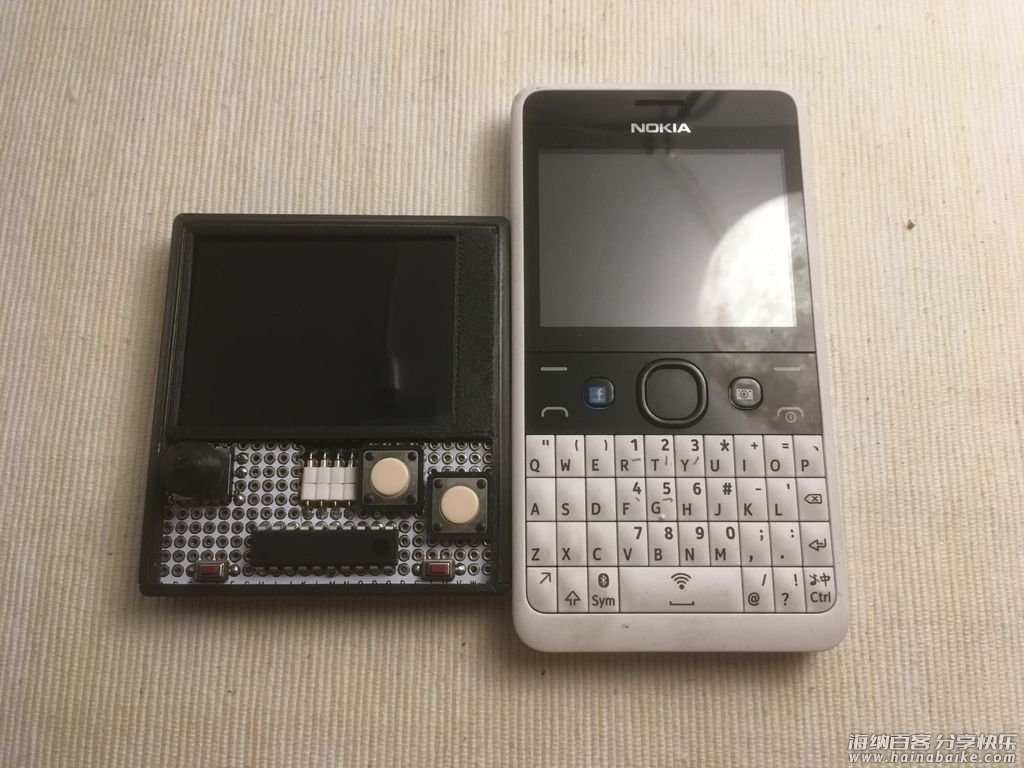

用 ESP32 开发板 DIY NES 掌机

吃瓜阿阳 2022-11-07 13:34:32

友情提示点击顶部放大镜可以使用站内搜索记住我们的地址 www.hainabaike.com

MAKER:陳亮／译：趣无尽 Cherry（转载请注明出处）
提到掌机，相比各位 Maker 的桌面上或箱底下肯定有那么几款珍品，时不时拿出来找点乐子。
自制游戏机项目每年也会推陈出新，《树莓派 CM3 掌上游戏机 DIY 全记录》在去年火热一时，它是基于 RetroPie 和树莓派 CM3 的一款掌机。下面，要为大家介绍的是基于 ESP32 和 ATtiny861 来制造 NES 游戏模拟器掌机，并附有制作该项目的完整素材。

来看一段视频。

材料清单

ESP32 开发板×1
2.4″ IPS LCD 显示器×1
ST7789V 驱动控制器×1
454261 锂电池×1
圆口 4针针坐×1
圆口 4针针头×1
小型 PET/PETG 板×1
0.4 mm PCB ×1
1.2 mm PCB ×1

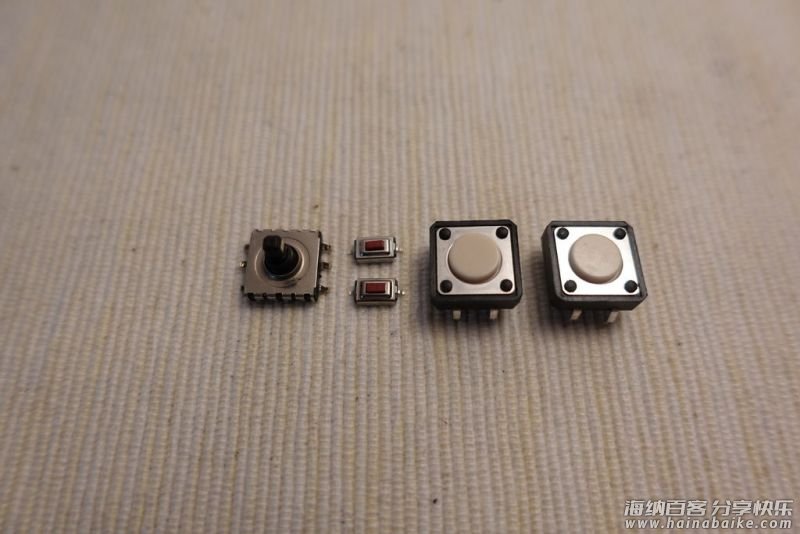

5个方向按钮×1
小按钮×2
纽扣按钮×2
ATtiny861 微控制器×1
SMD×1
12欧姆电阻×1
ISP编程器 ×1（TinyISP）

软件准备

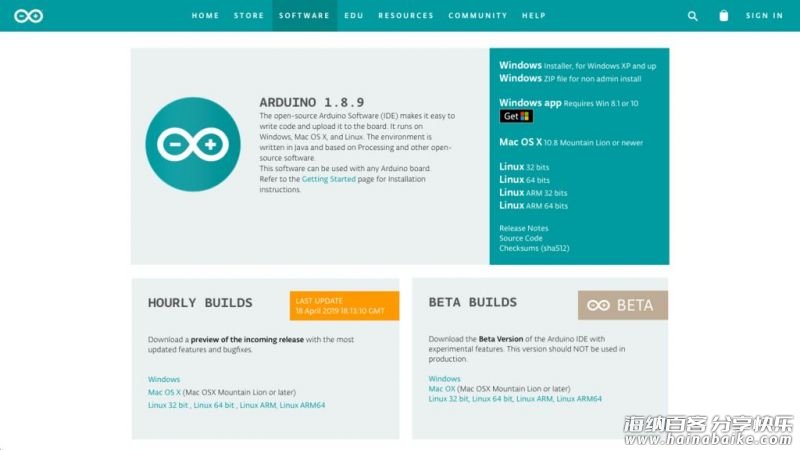

Arduino IDE

https://www.arduino.cc/en/Main/Software

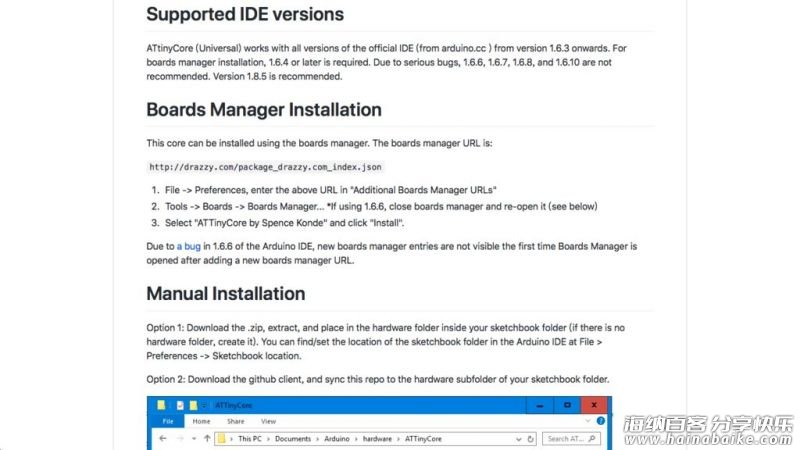

ATTinyCore支持

https://github.com/SpenceKonde/ATTinyCore/blob/master/Installation.md

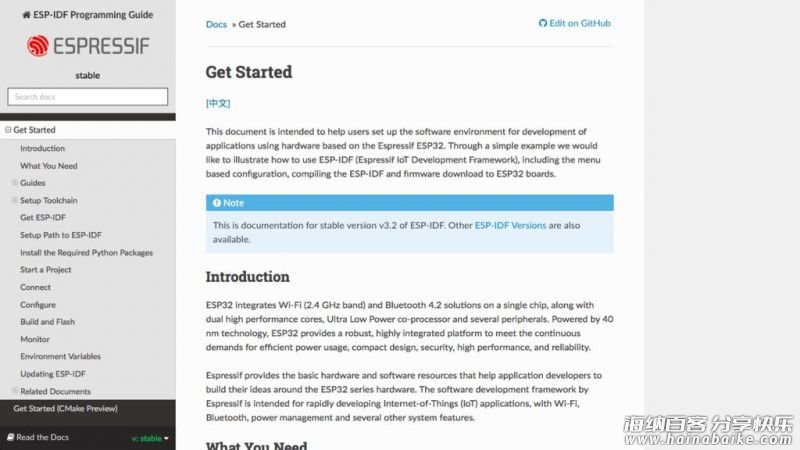

ESP-IDF

https://docs.espressif.com/projects/esp-idf/en/stable/get-started/

3D打印

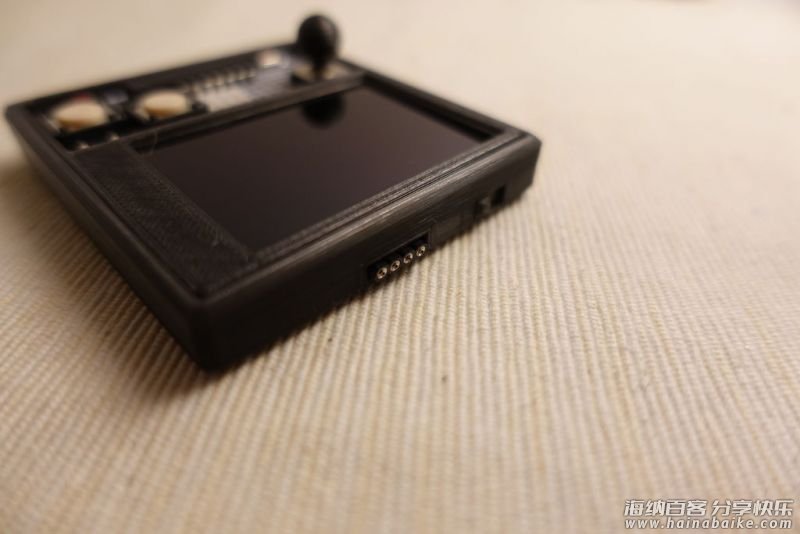

下载并打印外壳，文件在项目文件库中提供下载：
https://make.quwj.com/project/117

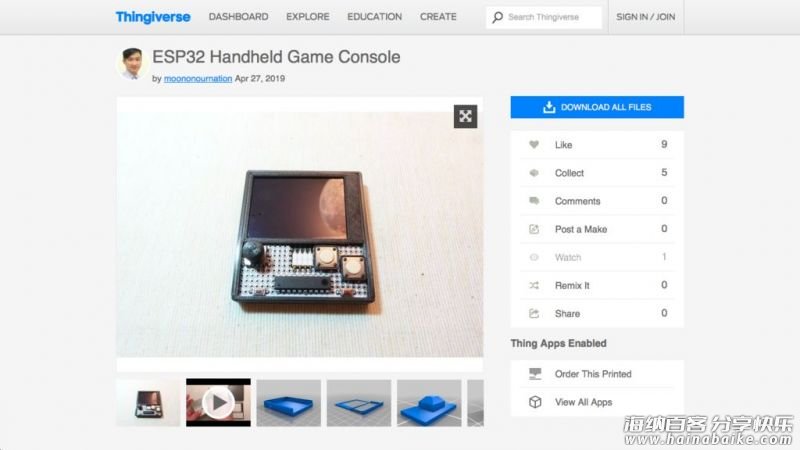

或在 https://www.thingiverse.com/thing:3591170下载。

切割 PCB 板

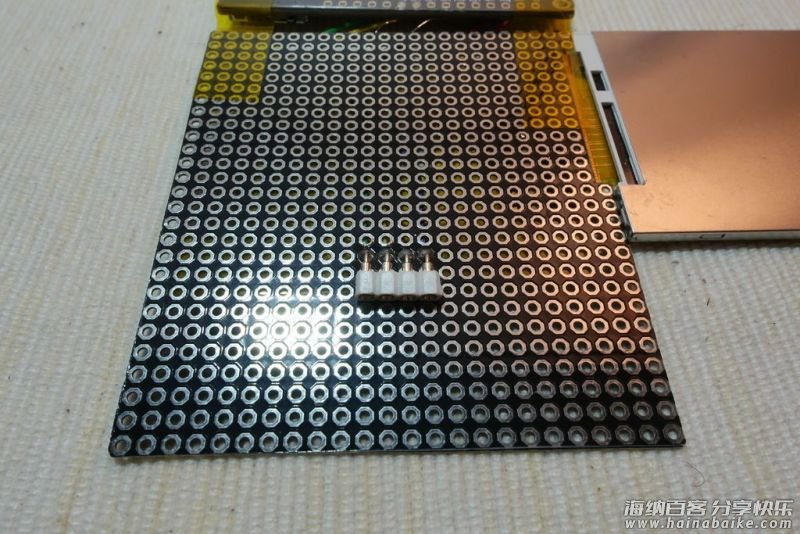

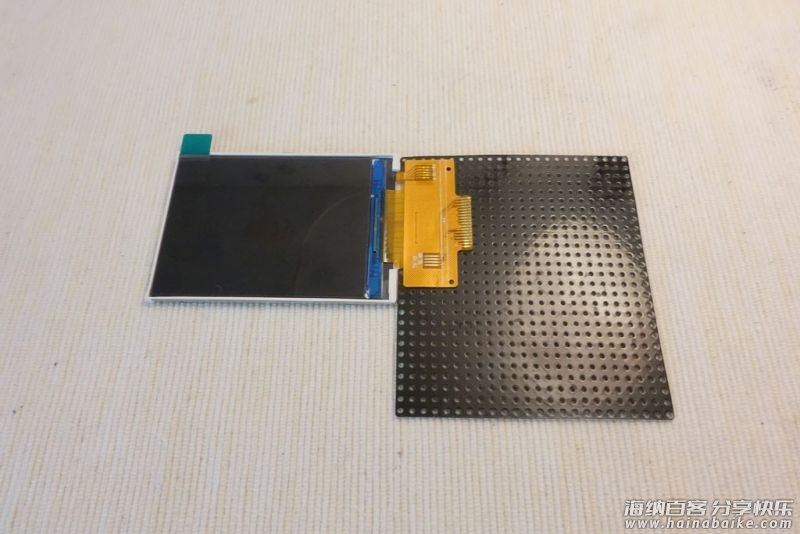

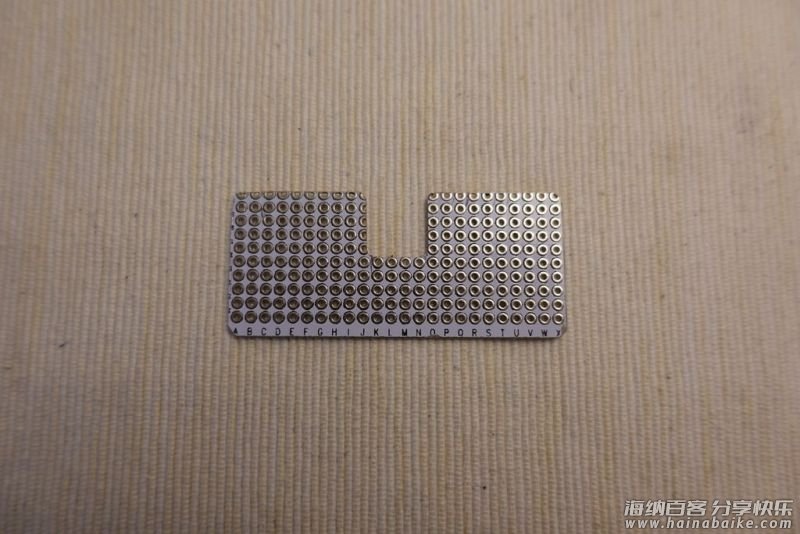

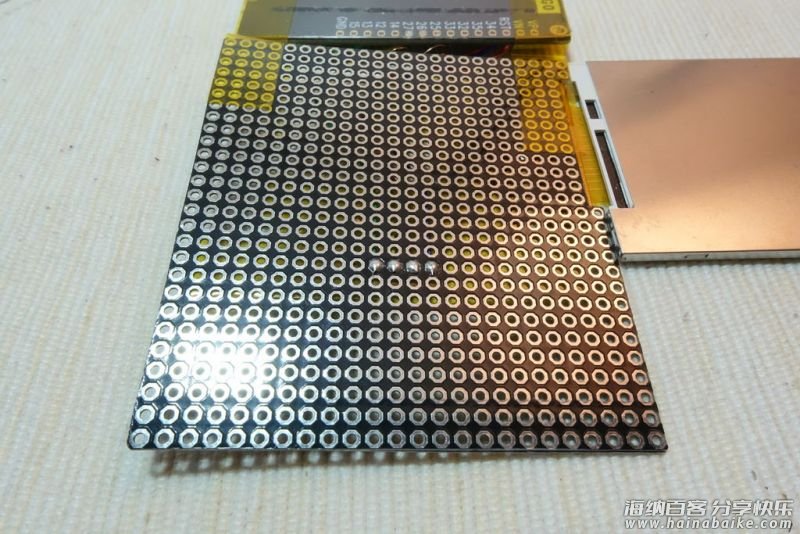

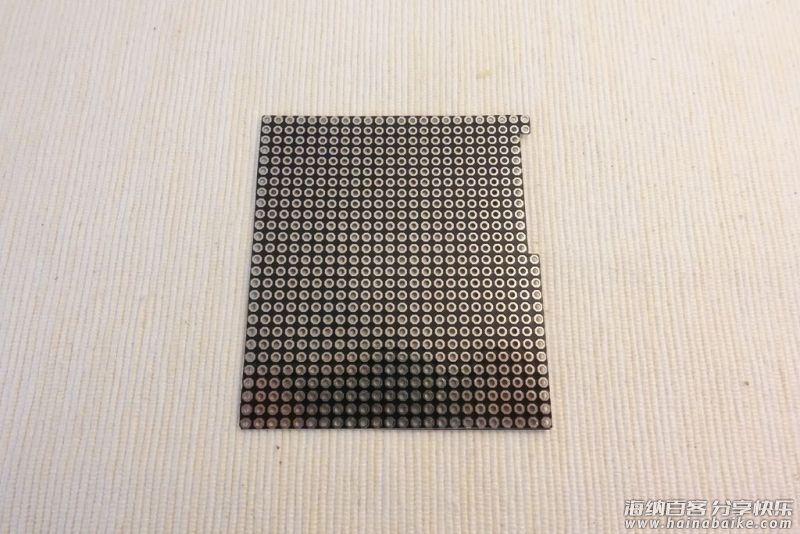

切割一块 24×27 孔的 PCB 板（0.4mm厚）与 LCD 相匹配。请预留一些空间方便折叠 LCD 的软质电路板。然后使用双面胶将 LCD 固定在 PCB 上。

准备 PETG 板

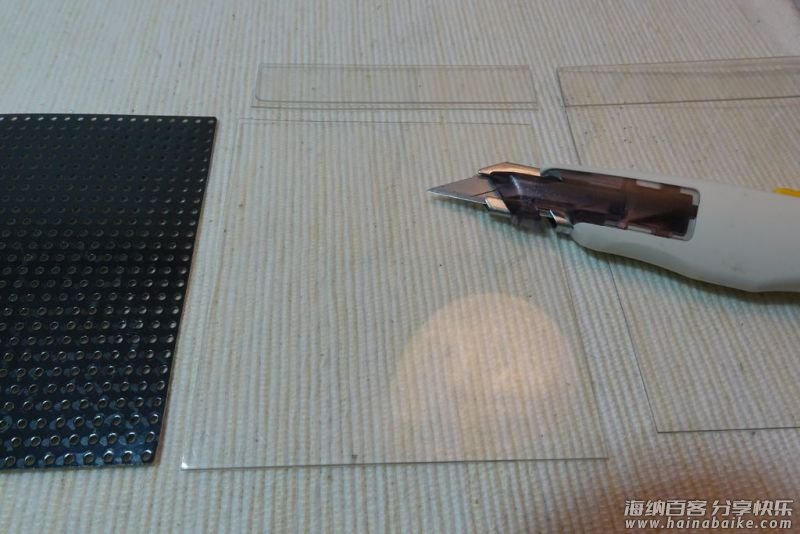

切割一块 62mm x 69mm 的 PETG 板，用于支持开发板和锂电池。

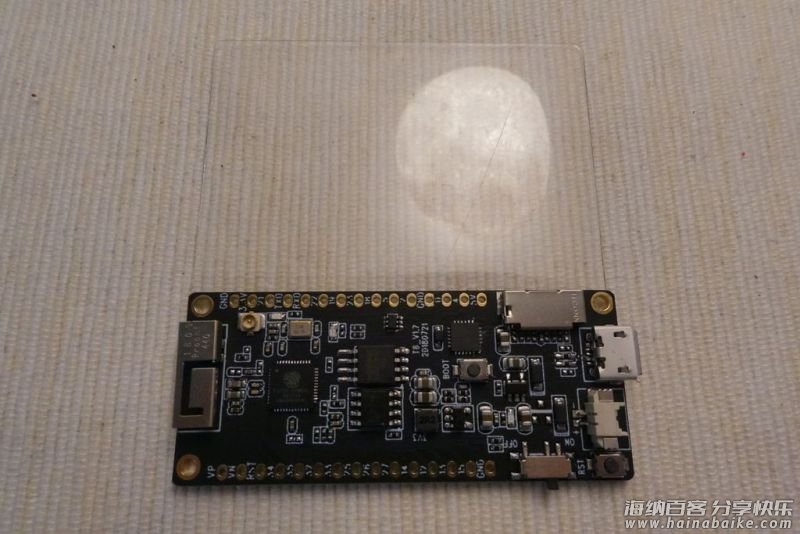

固定 ESP32 开发板

用双面胶将开发板固定在 PETG 板上。

固定电池并连接至开发版

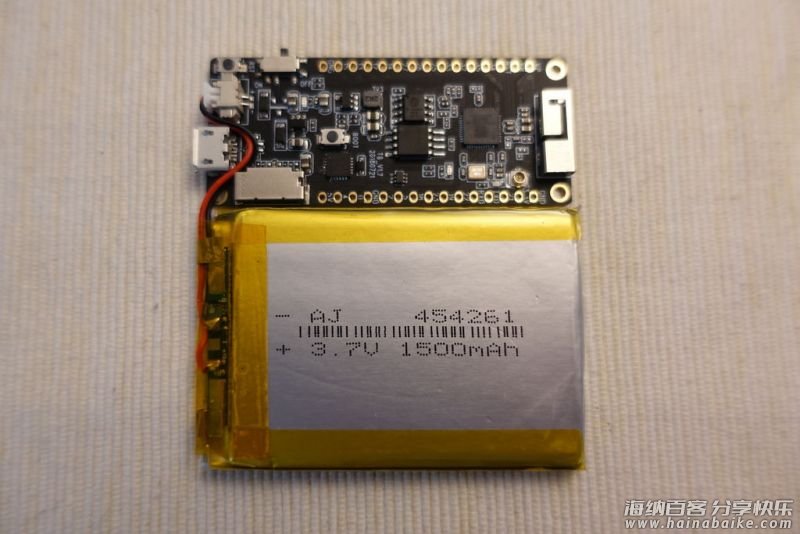

1、用双面胶将锂电池固到开发板上。
2、连接电池和开发板。

处理引脚

显示器引脚

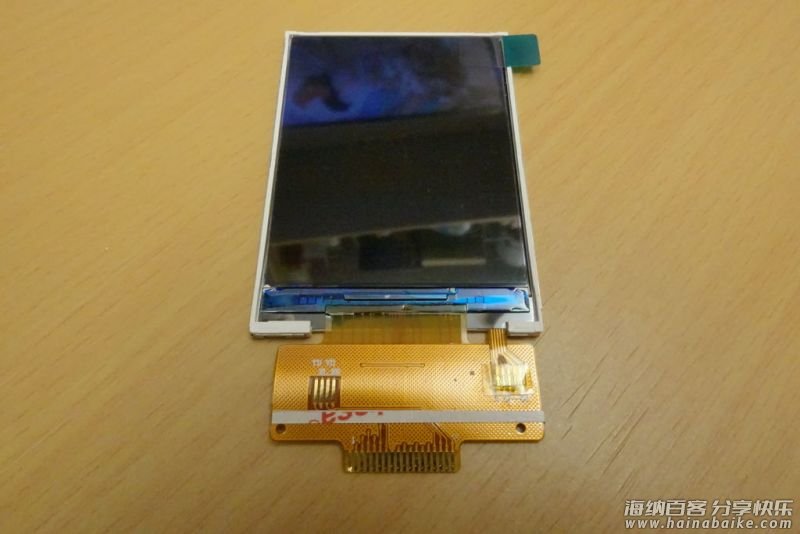

由于 LCD 显示器的种类繁多，请在对显示屏做任何改动之前先确认好 datasheet 里面的参数。

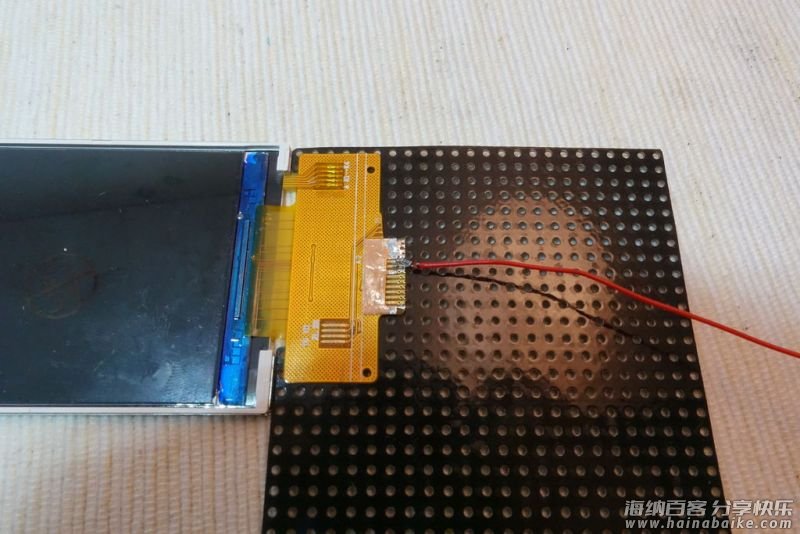

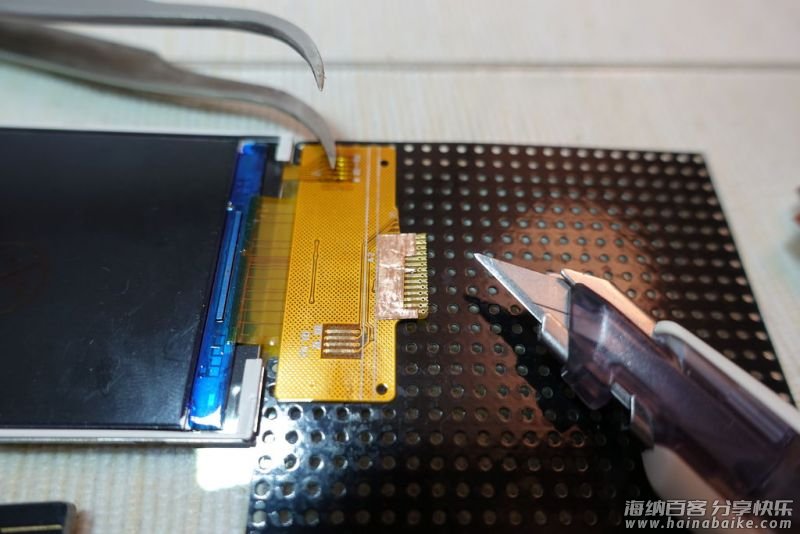

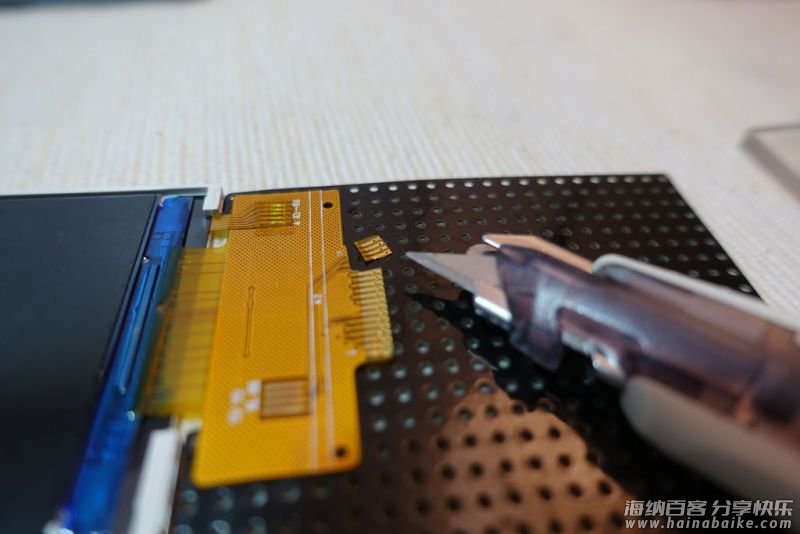

本项目的 LCD 显示器没有使用到触控面板的功能，需要剪掉一些引脚，减少干扰。

连接 GND 引脚

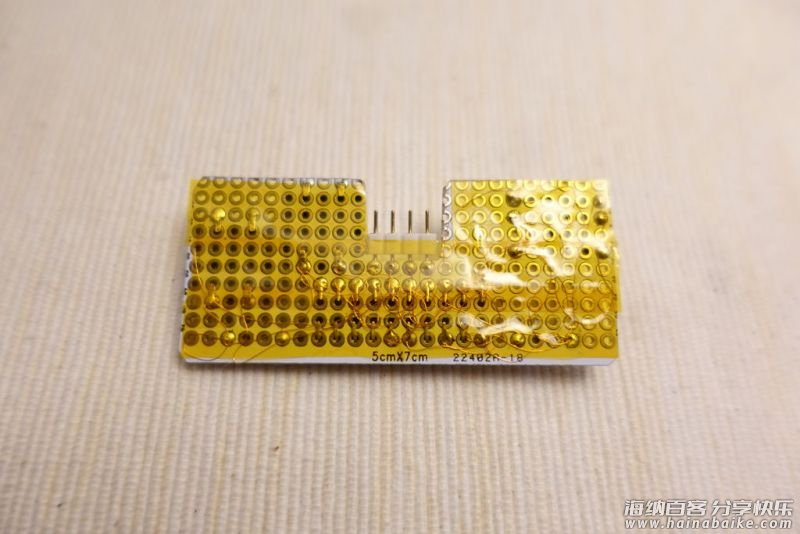

大多数情况下，很少有引脚需要连接到 GND。为了减少焊接工作量，我将整体切割一个铜条与 GND 引脚连接在一起，最后整体焊接。

连接 Vcc 引脚

将 LCD 电源和 LED 电源的两个引脚连接到 Vcc。根据数据表，LCD 电源可直接连接到开发板 3.3V 引脚，但 LED 电源电压略低于 3.3 V，最好在中间添加一个 12 欧姆的贴片电阻。

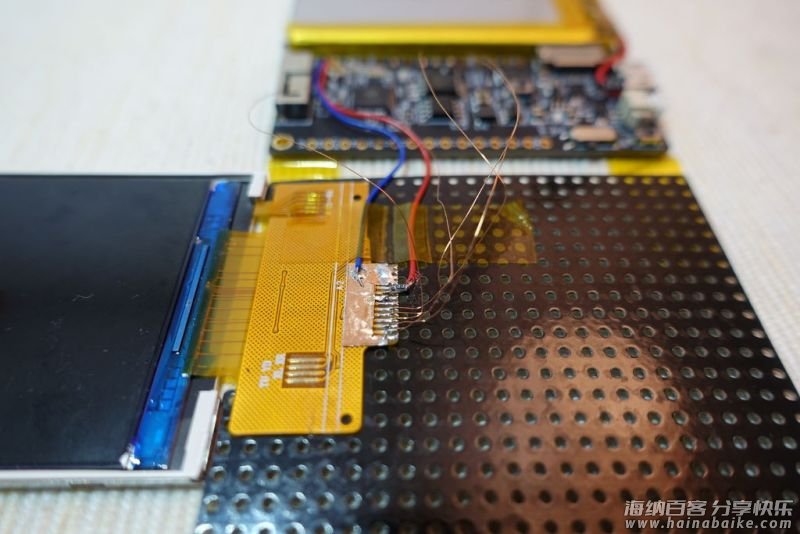

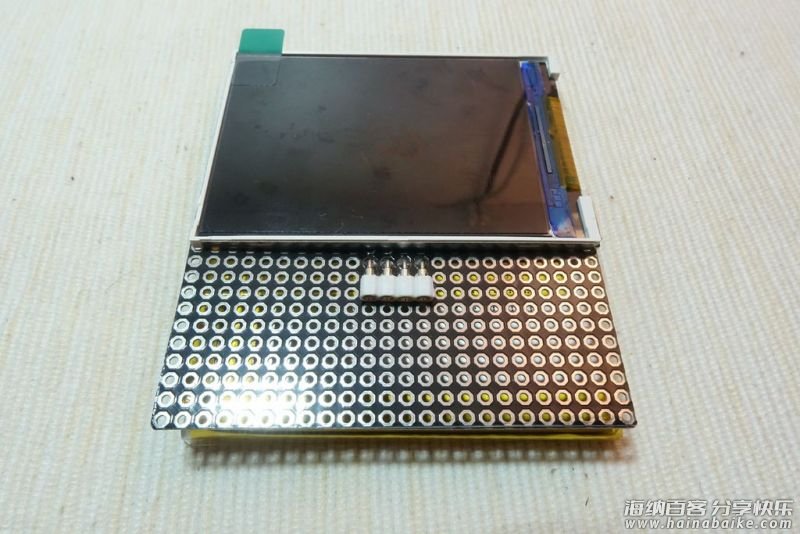

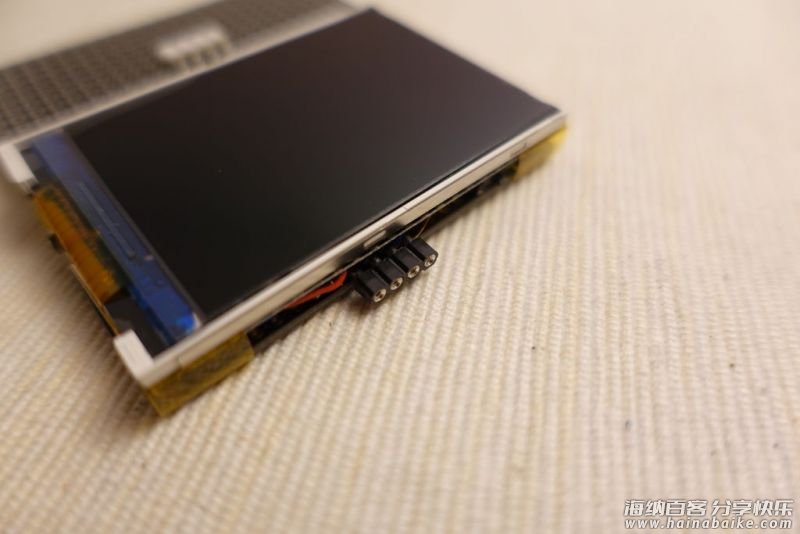

连接 LCD 和驱动板

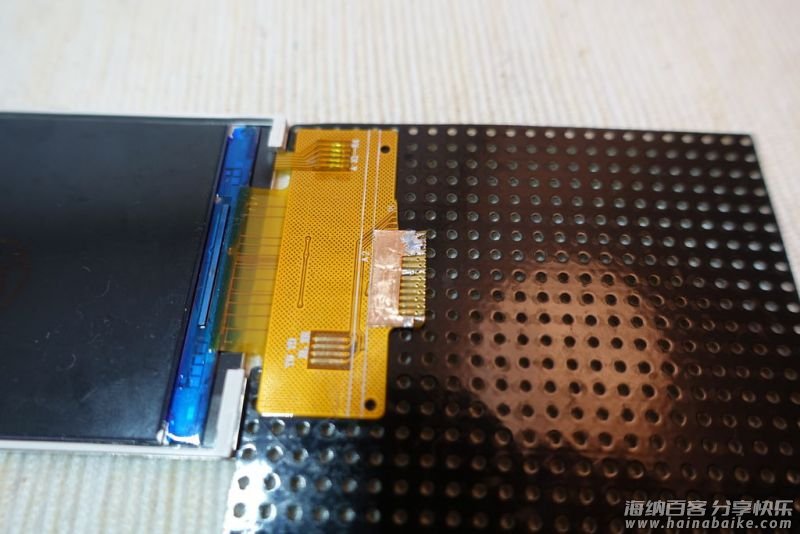

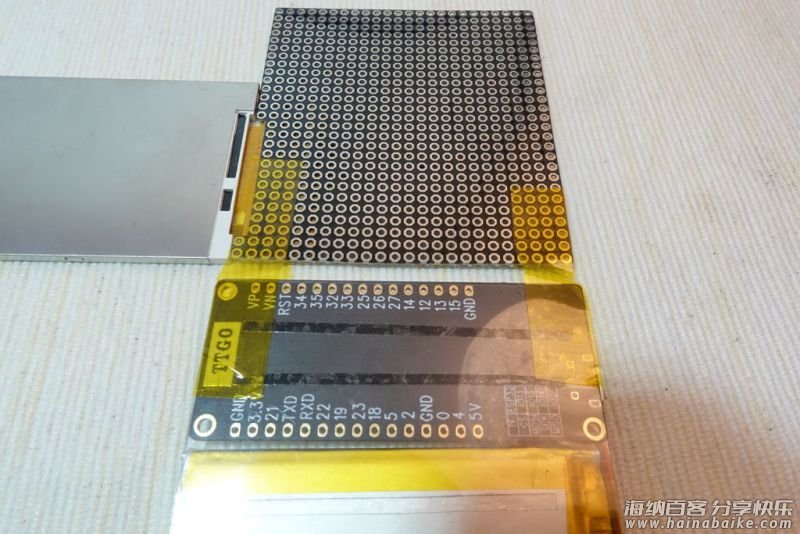

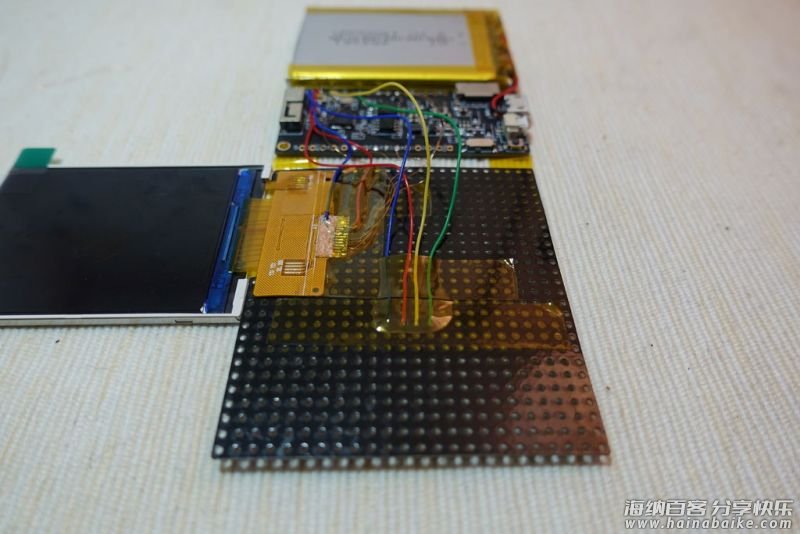

用胶带将 LCD 和开发板粘在一起。连接处预留 5mm 的空间方便折叠。

连接 SPI 引脚

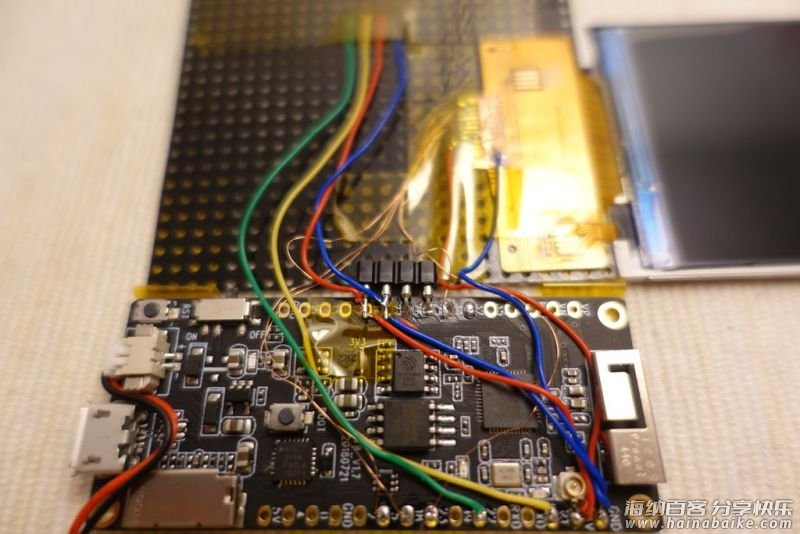

具体连接方式如下：

LCD     ESP32
GND  -> GND
RST  -> GPIO 33
SCL  -> GPIO 18
DC   -> GPIO 27
CS   -> GPIO 5
SDI  -> GPIO 23
SDO  -> 不连
Vcc  -> 3.3 V
LED+ -> 12 欧电阻 > 3.3 V
LED- -> GND

烧录程序

在 GitHub 库下载源代码：
https://github.com/moononournation/esp32-nesemu

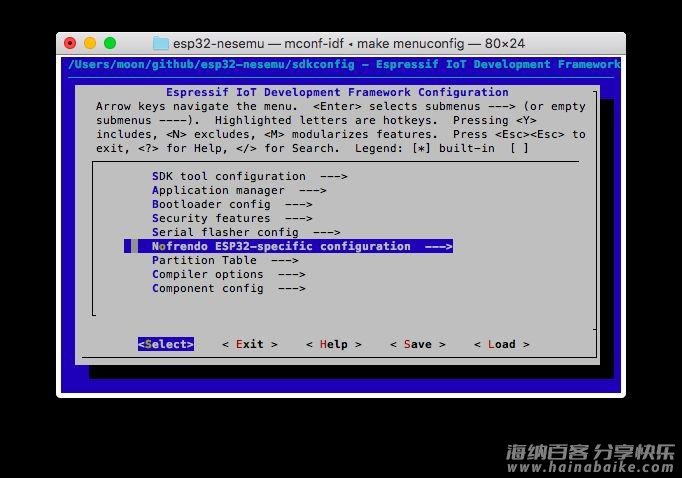

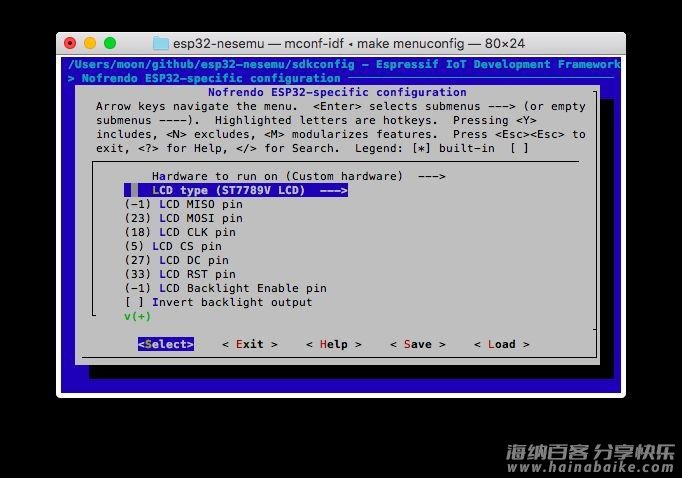

1、在源代码文件夹中，运行 “make menuconfig”
2、选择 “Nofrendo ESP32-specific configuration”

3、选择 “Hardware to run on” ->“Custom Hardware”

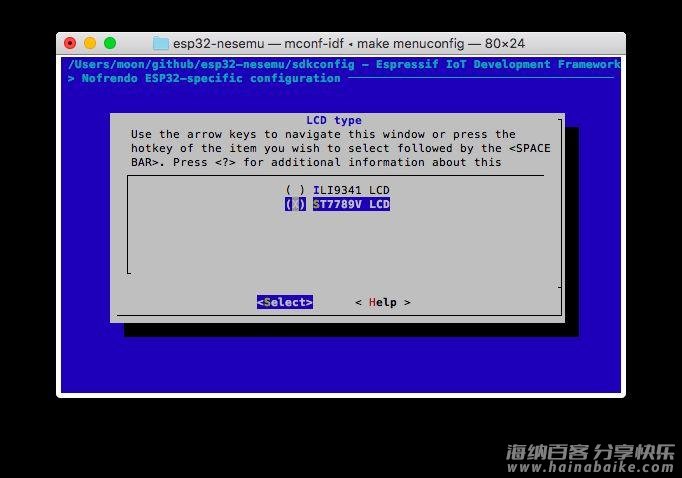

4、选择 “LCD Type” -> “ST7789V LCD”

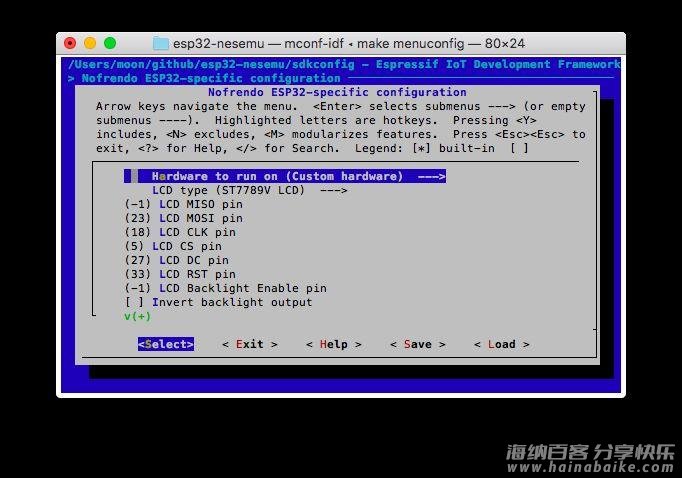

5、引脚设置：MISO -> -1, MOSI -> 23, CLK -> 18, CS -> 5, DC -> 27, RST -> 33, Backlight -> -1, IPS -> Y
6、退出并保存
7、运行 “make -j5 flash”
8、运行 “sh flashrom.sh PATH_TO_YOUR_ROM_FILE”

I2C 连接器

ESP32 默认的 I2C 引脚如下：

Pin 1 (SCL) -> GPIO 22
Pin 2 (SDA) -> GPIO 21
Pin 3 (Vcc) -> 3.3 V (由锂电池供电，不使用 5V 电源。)
Pin 4 (GND) -> GND

I2C 游戏手柄编程

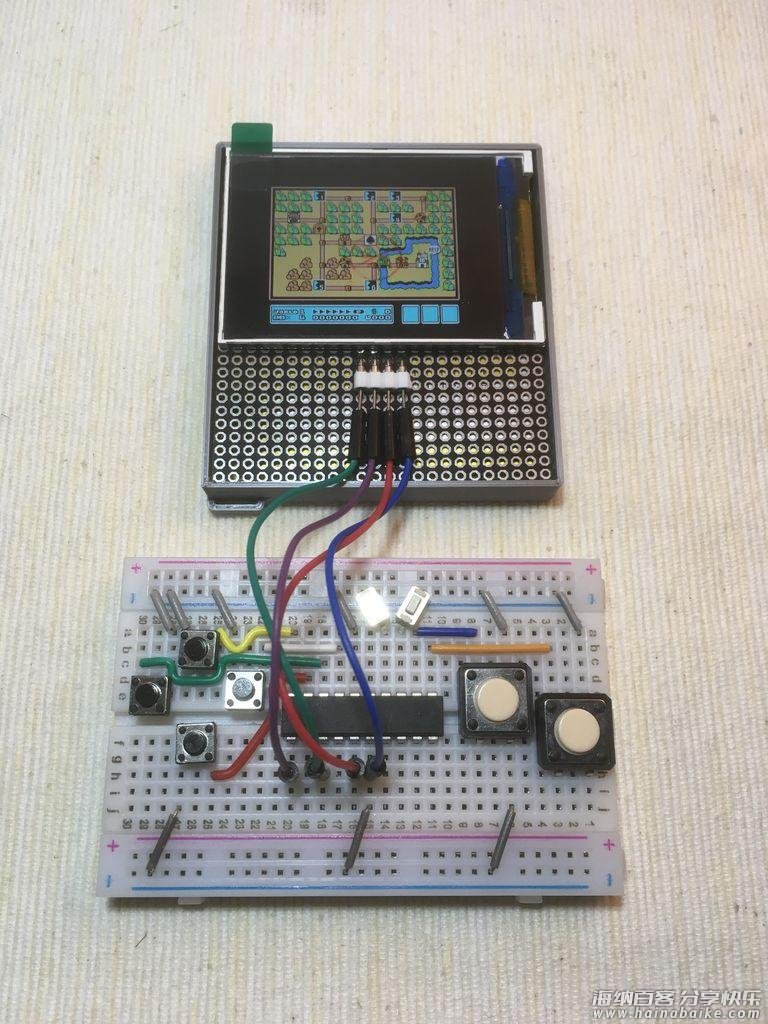

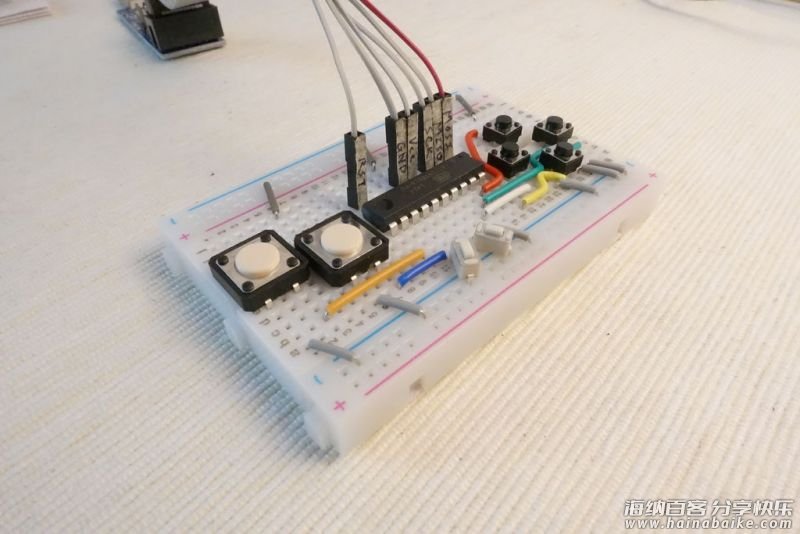

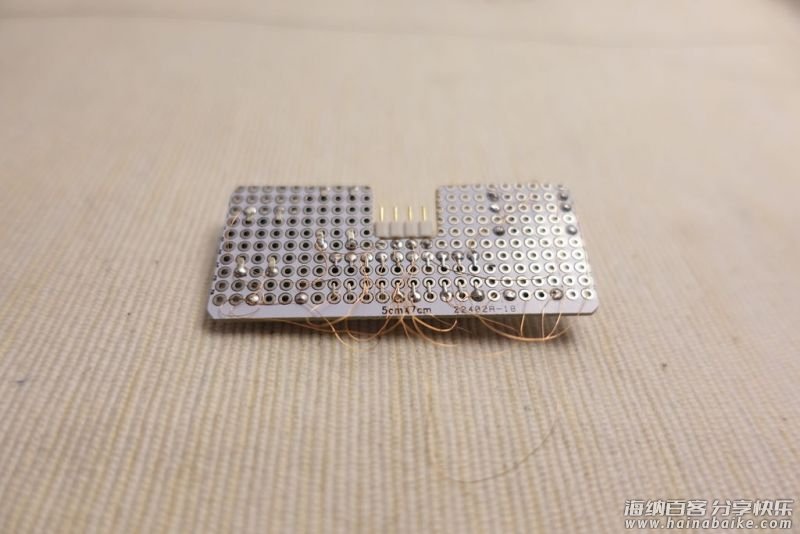

I2C 游戏手柄的程序非常简单，只有 15 行代码。但焊接后在 ATtiny861 上重新编程有点难度，所以最好事先在面包板上测试。
从 GitHub 库下载，编写和烧录程序：https://github.com/moononournation/attiny861_i2c_gamepad

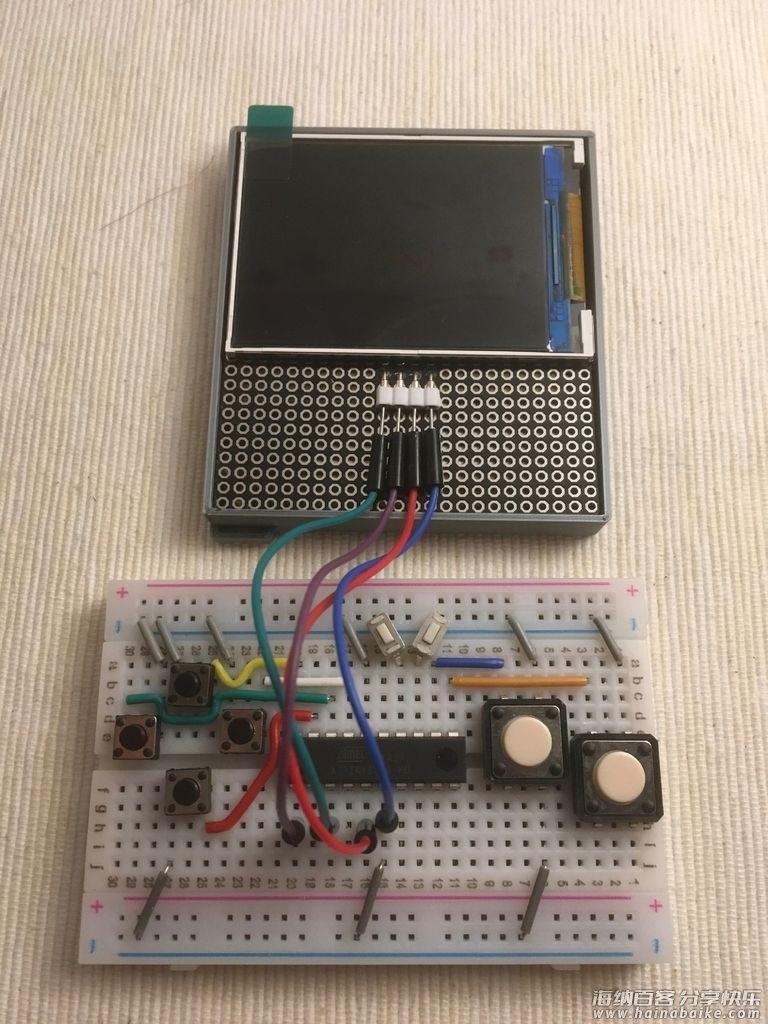

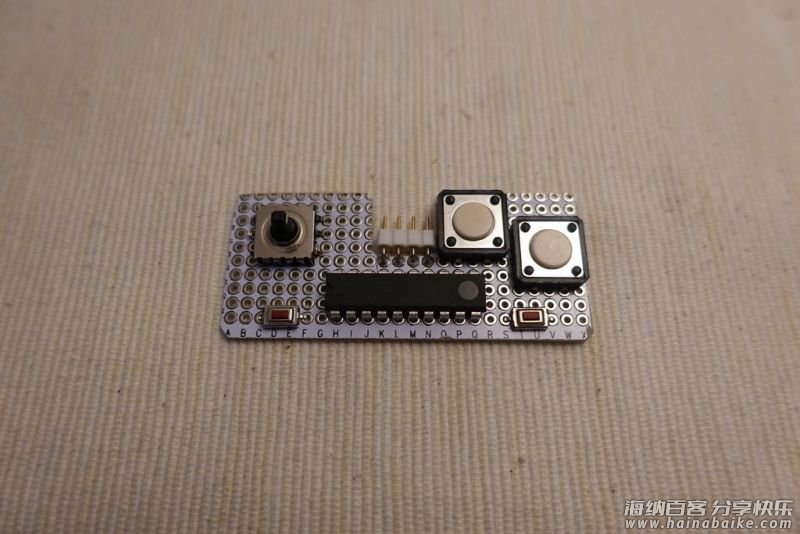

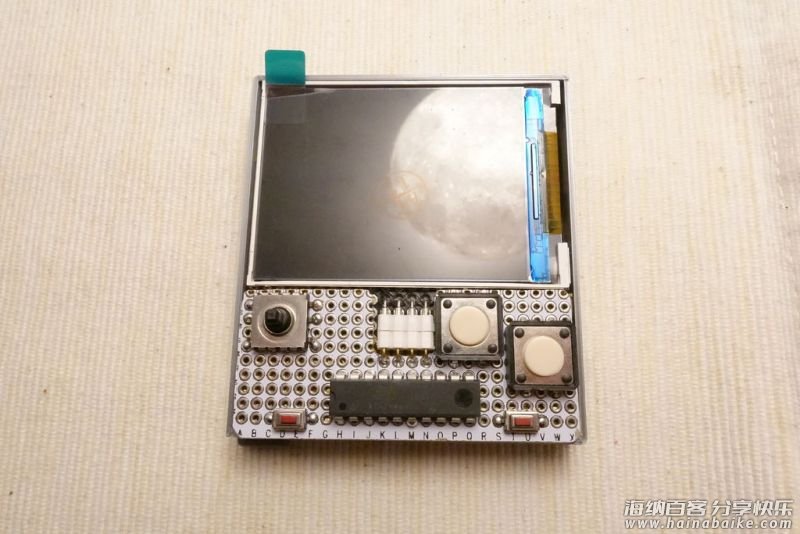

构建 I2C 游戏手柄

按键功能和引脚对应如下：

ATtiny861       按键
GND          -> 所有按键在一个针脚上
Pin 20 (PA0) -> 上键
Pin 19 (PA1) -> 下键
Pin 18 (PA2) -> 左键
Pin 17 (PA3) -> 右键
Pin 14 (PA4) -> 选择键
Pin 13 (PA5) -> 开始键
Pin 12 (PA6) -> A 键
Pin 11 (PA7) -> B 键
Pin 6 (GND) -> I2C  pin 4
Pin 5 (Vcc) -> I2C  pin 3
Pin 3 (SCL) -> I2C pin 1
Pin 1 (SDA) -> I2C  pin 2
