MAKER: MakerMan_ ／译：趣无尽（转载请注明出处）

当我们焊接电路板时，时常会被刺鼻的烟尘熏到。
本期项目是一款桌面吹风机，非常适合经常需要焊接电路板的电子工程师，彻底告别刺鼻的焊接气体。

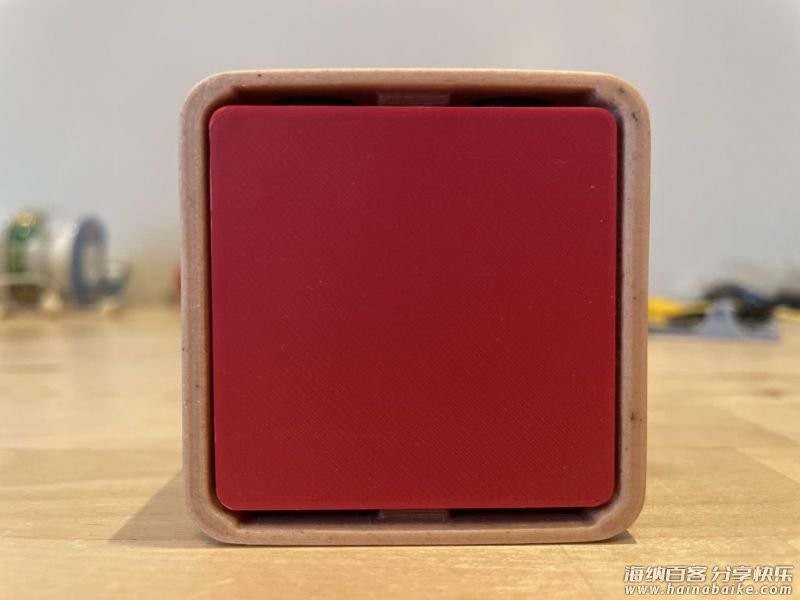

它外观小巧，设计简单，而且它的开关功能也非常的特别，将立方体翻转到代表开关的不同的面即可实现开关。同时，它还具有活性炭过滤层，还带磁性后盖方便拆装电池。

在 Fusion 360 中建模，使用 Woodfill 和 Spidermaker PLA 两种材料进行 3D 打印。木制的 3D 外壳打印出后需要再打磨和抛光，这样才更有质感。快来 DIY 一个吧！

组件清单

活性炭焊接烟雾过滤垫 x 1
50mm 风扇 x 1
电池连接器 x 1
9V 电池 x 2
倾斜角度开关 x 1
6mmx3mm 磁铁 x 1
M3.5 x 12mm 螺丝 x 4
烙铁 x 1
焊锡 x若干
3D 打印机 x 1
3D 打印材料 x 若干
绝缘胶带 x 1
钳子 x 1
六角螺丝刀 x 1
强力胶 x 1

3D 打印外壳

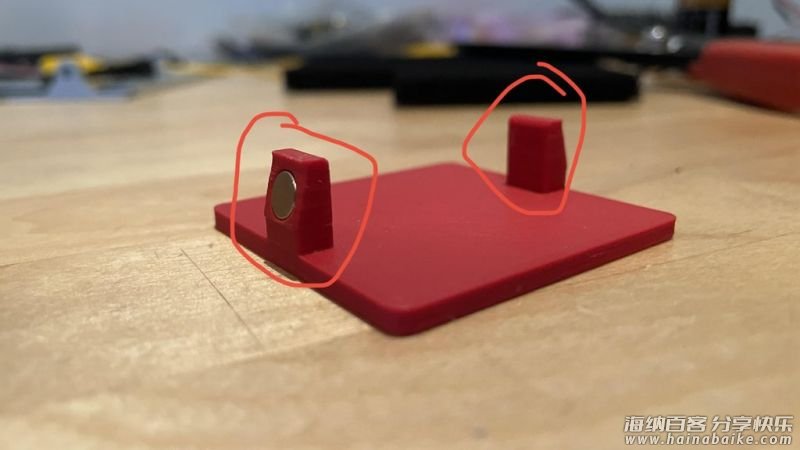

请按照图纸打印外壳。如图所示，在将外壳的两个部分粘黏前，把磁铁粘放到磁铁孔内，并确保磁铁的相互吸引。

3D 外壳打印文件可在本项目文件库中下载：
https://make.quwj.com/project/415

组装主要部件

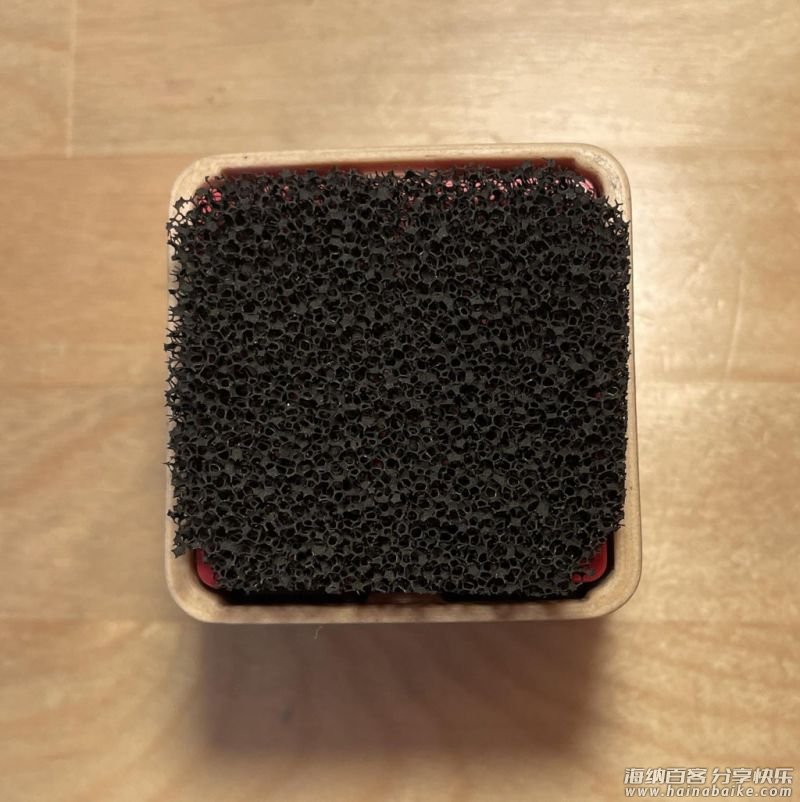

1、将活性炭焊接烟雾过滤垫切割成合适的尺寸安装到位。

2、在过滤垫的中间开一个小口，将电线穿过。
3、将过滤垫放在螺丝孔的顶部，再将风扇放置在过滤垫的上面，风扇线穿过其中。
4、使用螺钉将风扇和过滤垫固定。

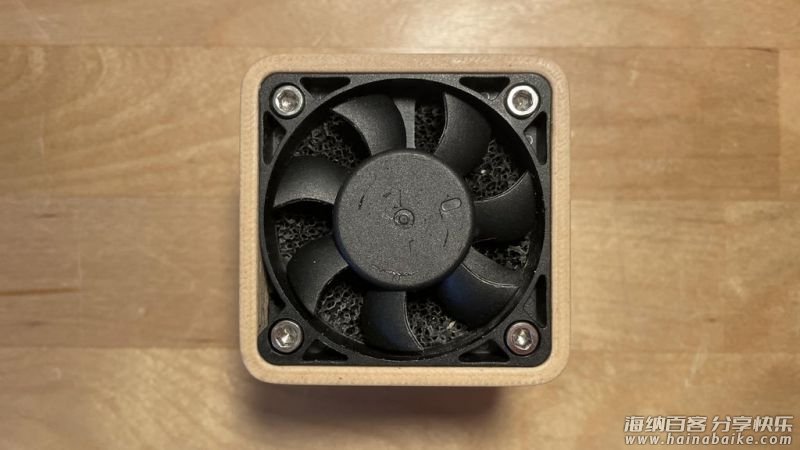

如图所示，过滤垫会被风扇挤压。

焊接

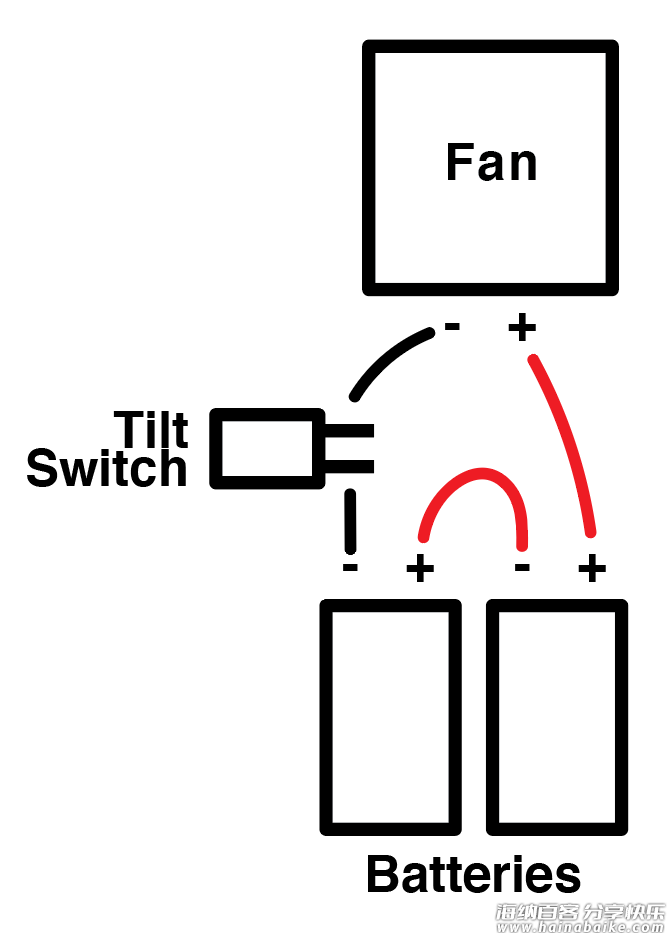

1、如图所示，将其他部件焊接在一起，然后将倾斜开关粘贴到位。

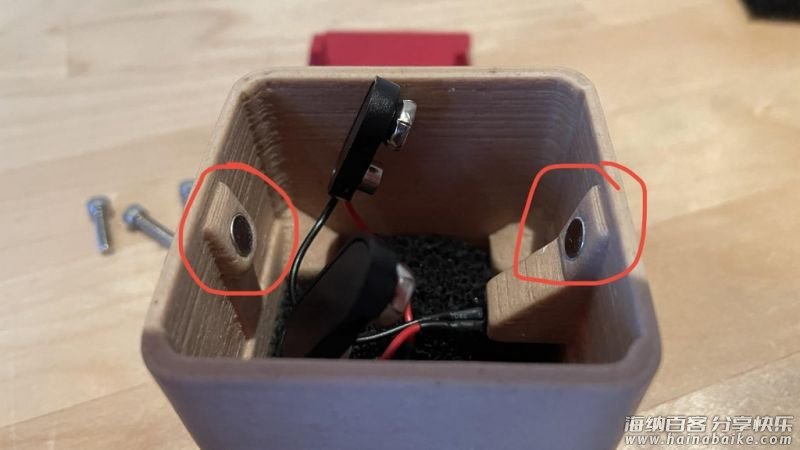

2、外壳内被红色圈起来的地方，将一个小的圆柱体被剪掉了。

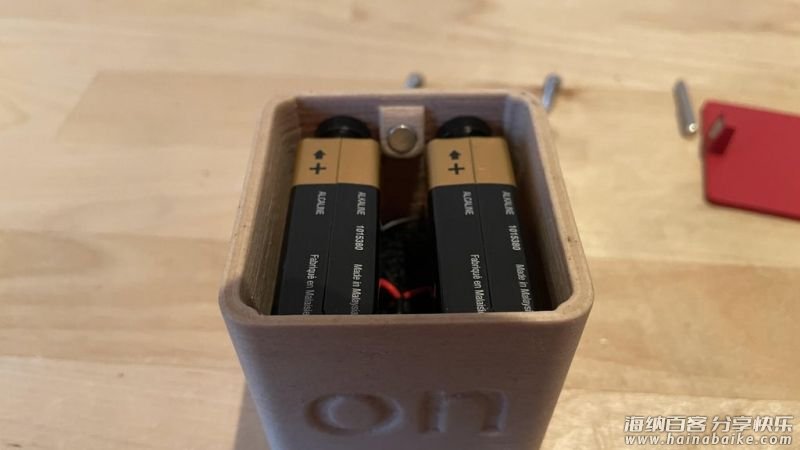

3、焊接引脚的方向是开关的开的方向，最后将电池连接到连接器。

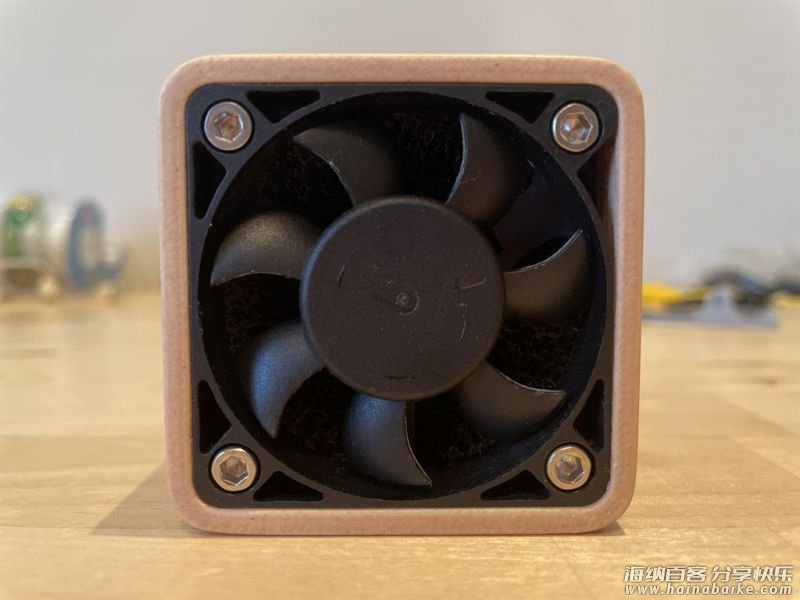

现在，这款桌面焊接专用的吹风机就完成了。
